Como configurar una cámara de conteo SAFIRE 2ª GENERACION
Hay que tener en cuenta que todos los valores que modificaremos irán supeditados a la propia instalación. En concreto hablamos de exposición de luz, altura y ángulo, que son datos que no hay que obviar, ya que son puntos importantes para que el sistema funcione correctamente y haga bien el conteo de personas.
Primero entramos en la configuración de la cámara desde el entorno web de la misma.

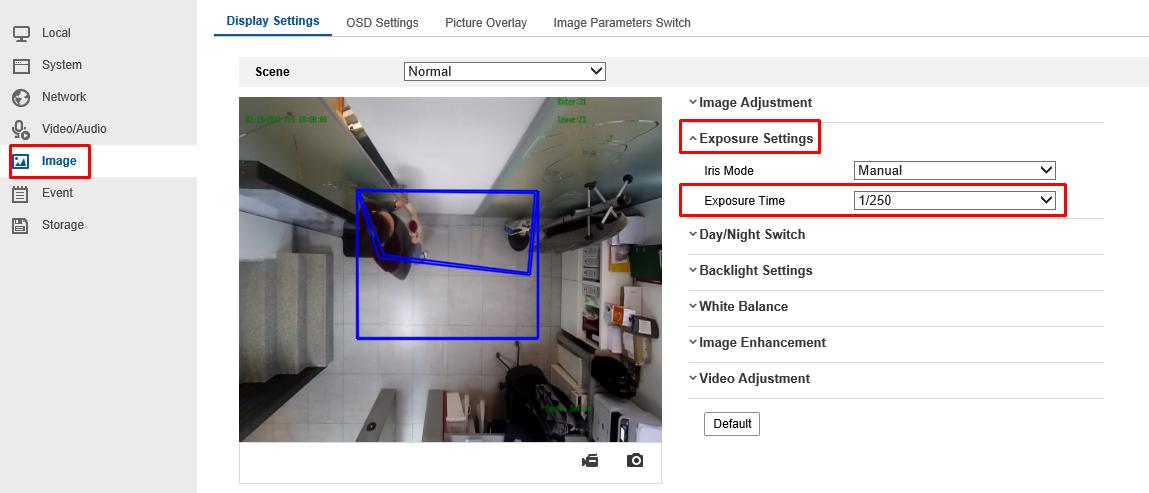

A continuación entraremos en la parte de exposición de luz. Este valor variará en función de la situación de la cámara, es decir, si hay ventanas donde entre luz solar, hay que tener en cuenta que no tendremos la misma luz a las 9:00 de la mañana que a las 17:30 de la tarde.
En el ejemplo de configuración veremos un término medio aproximado que tendrá que cambiar en función a la escena donde esté montada la cámara y a la luz recibida.

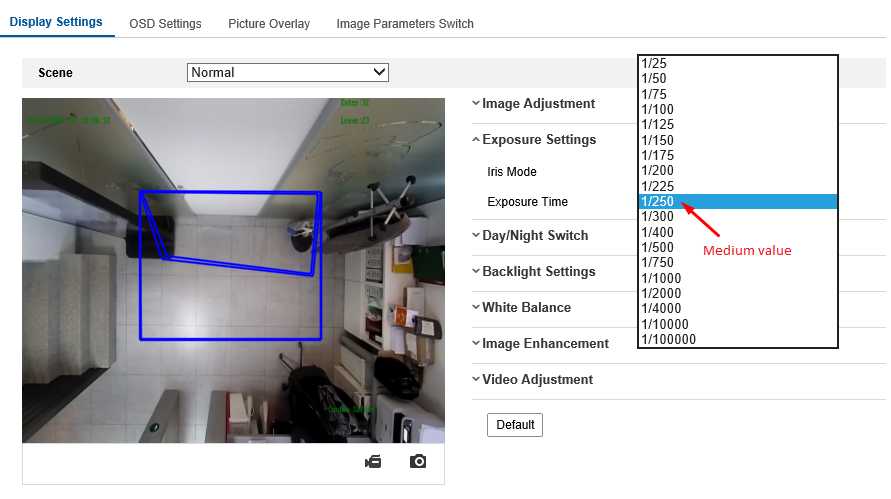

Si el dispositivo se encuentra situado en un recinto sin ventanas y con luz artificial, se puede mantener 1/250 como valor medio.

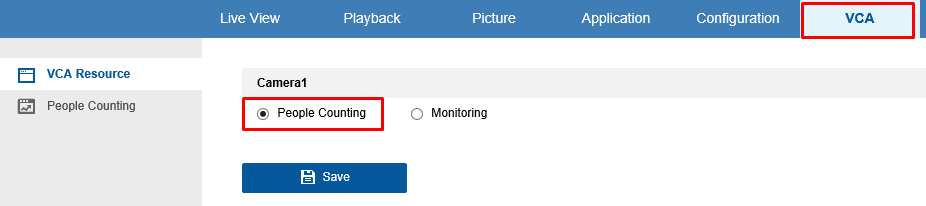

A continuación entraremos en el apartado VCA y habilitaremos el recuento de personas para después poder configurar el área de conteo.

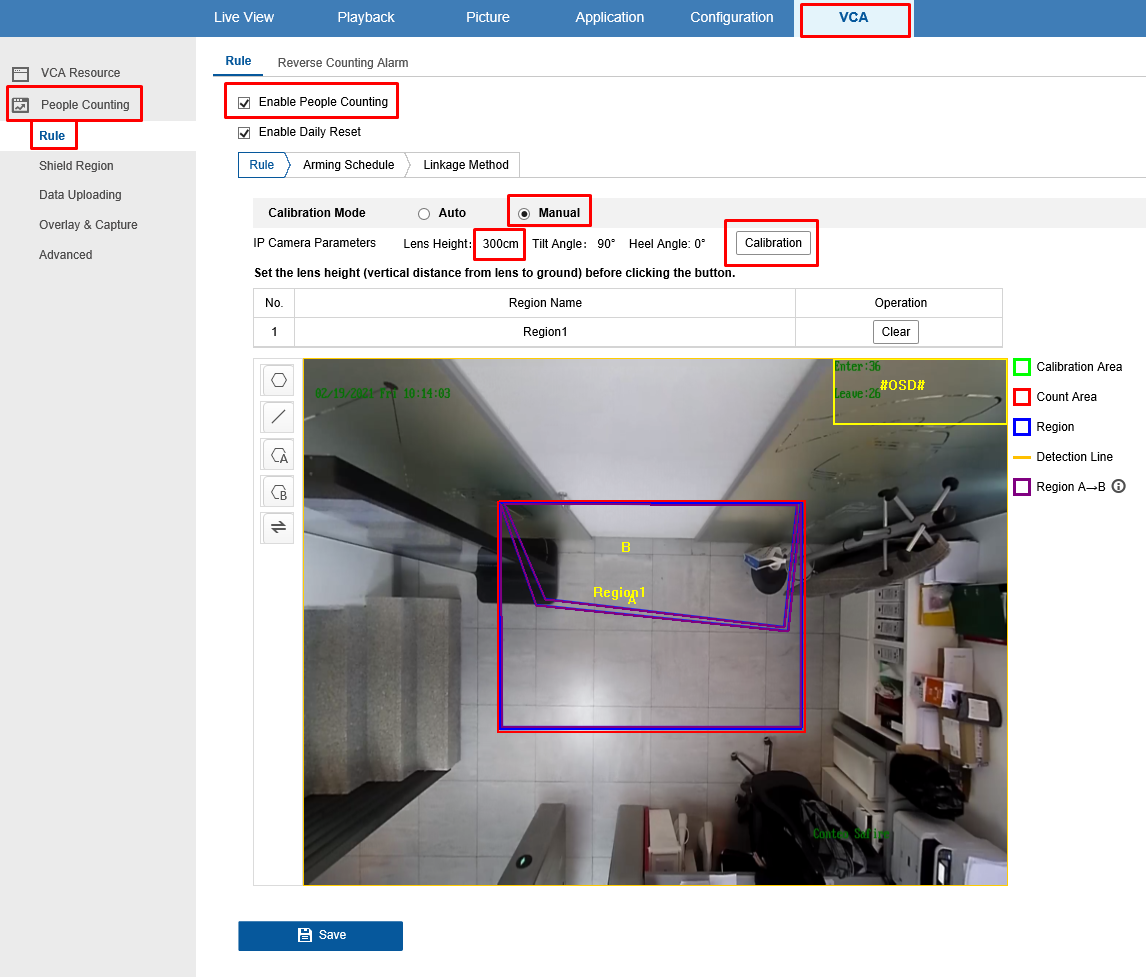

Una vez habilitado el recuento de personas nos dirigiremos al apartado conteo de personas y activamos el filtro de conteo de personas y pondremos obligatoriamente la calibración de la altura en manual.
En el apartado de calibración pondremos a mano la altura REAL que tiene la cámara midiendo desde el suelo al objetivo de la cámara; en ese mismo instante nos aparecerá un recuadro rojo de medición el cual será inamovible, y ese apartado será por donde pasarán las personas para contarlas.
IMPORTANTE: Si necesitamos tener un área más grande a cubrir (porque la puerta resulta más grande o el paso es más grande que el área a contar), no se pueden falsear alturas en la calibración para tener más apertura de cuadro rojo de medición, ya que la cámara dejará de contar correctamente. La única solución para esos casos seria instalar más en altura a la cámara y calibrarla nuevamente con la altura real desde el suelo al objetivo; si no hubiese medios para realizar este paso, habría que poner dos cámaras de conteo o las que necesitemos para cubrir todo el área.
Hay que tener en cuenta en esos casos que tendremos que ayudar a las cámaras poniendo medios para que el paso sea controlado y no se crucen las personas de una cámara a la otra, ya que tampoco tendríamos un contador real y podríamos tener falsos conteos en las cámaras.
Una vez que hayamos calibrado la cámara según la altura, pasaremos a dibujar las áreas de conteo.

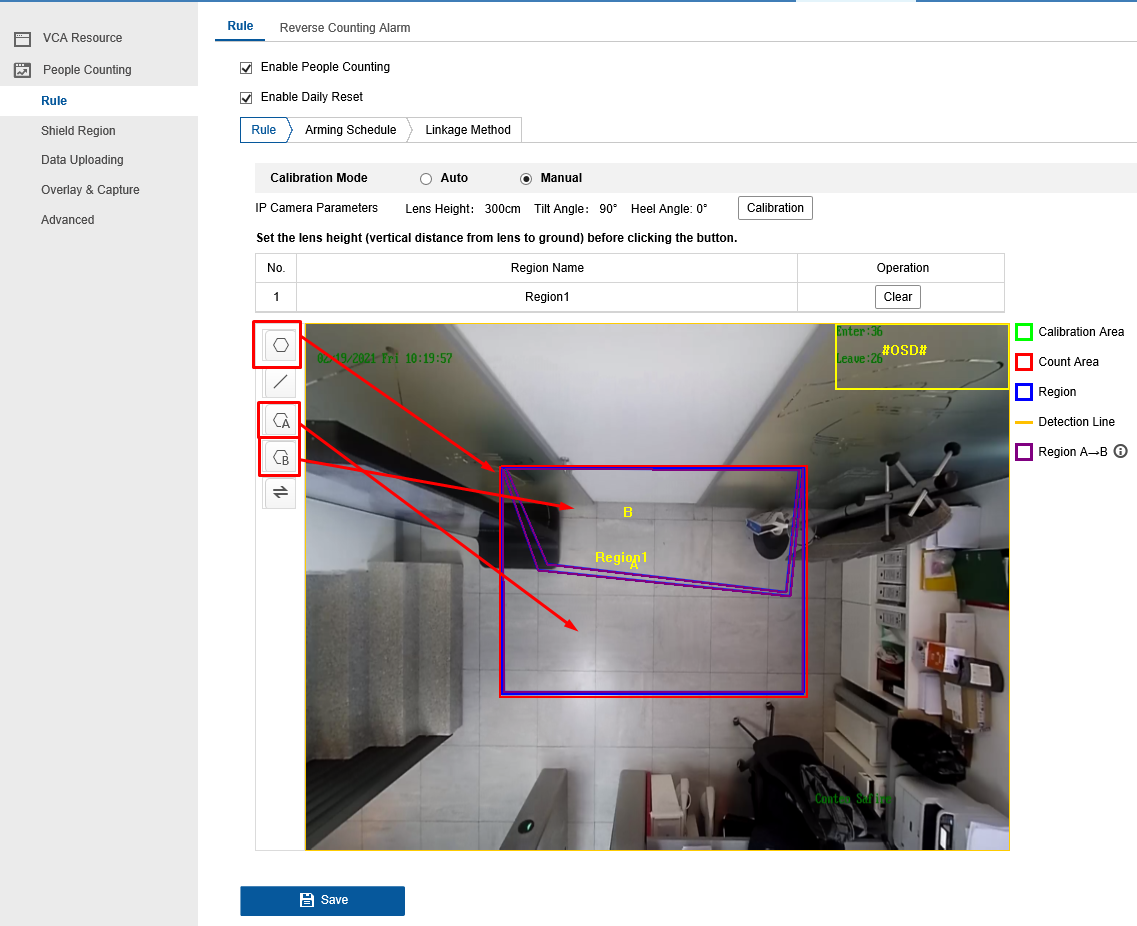

Primero delimitamos el área azul dentro de la roja. Hay que tener en cuenta que las dos áreas NO se podrán tocar, ya que el web component nos daría error de parámetros al guardar los cambios.
Una vez dibujado el área de conteo, ajustaremos las áreas A y B según en el sentido de las personas en marcha, para que una de ellas (por ejemplo el área A) sea la de entrada mientras que la otra constituya la de salida. Es decir, las personas que crucen de A a B se consideran en entrada mientras que las que se desplazan de B a A se consideran en salida.
Como se muestra en el ejemplo de la imagen a continuación, es ideal intentar dejar espacios entre las áreas y no juntar las líneas, ya que el equipo tiene que analizar el paso de las personas entre áreas.

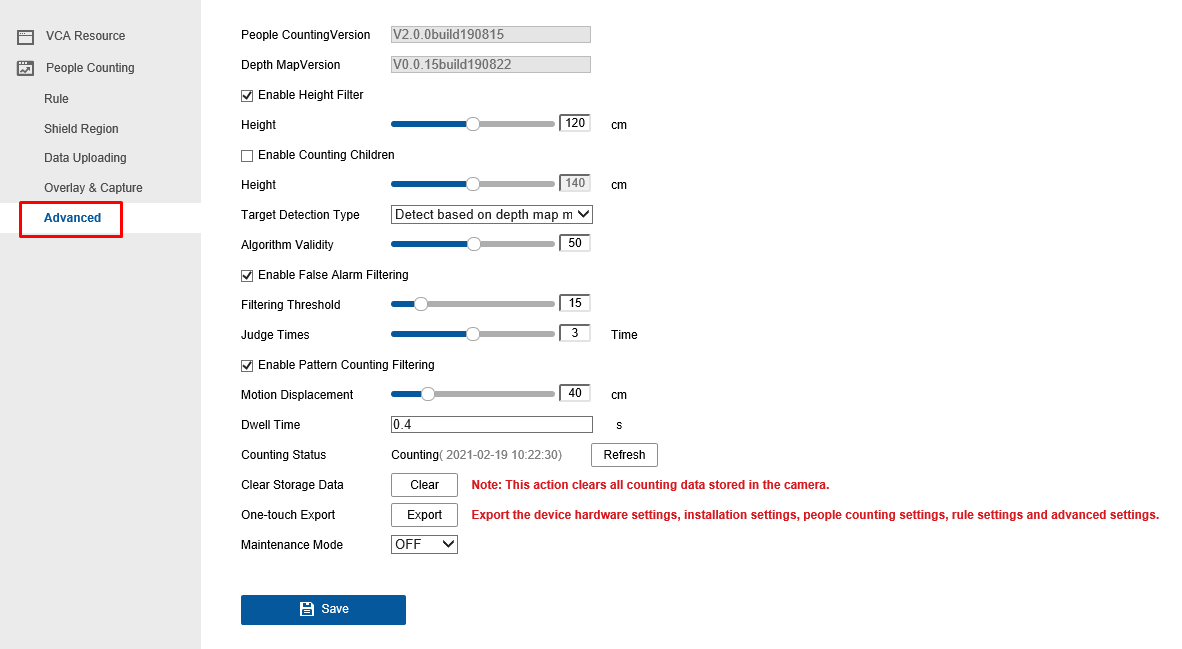

Una vez terminado todo, ya tendríamos la cámara lista para contar personas, adicionalmente podríamos meternos en configuración avanzada y aplicar filtros de altura, pudiendo así filtrar conteos por tamaños de personas o niños en caso de que sea necesario. Hay que tener en cuenta que según el ejemplo mostrado en la imagen, personas que midan menos de un 120 cm no serán contadas (valor certificado por el fabricante).

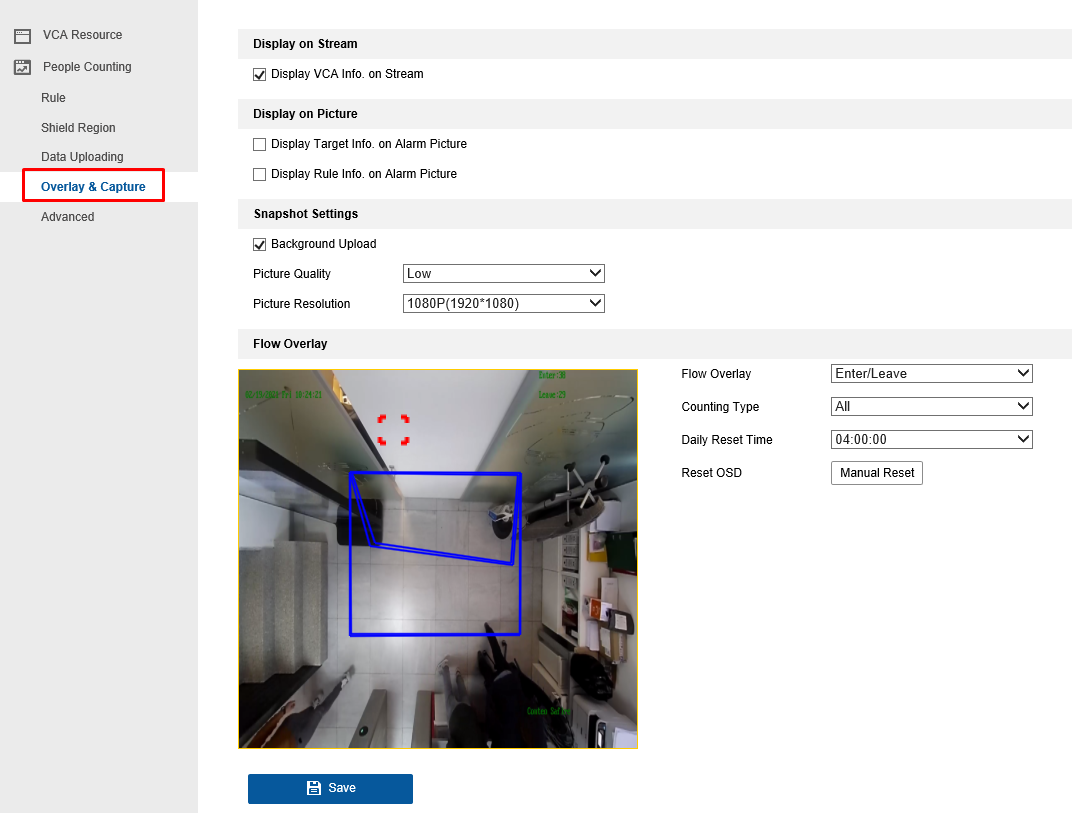

Por último, si necesitamos poner los contadores a cero para hacer pruebas, podemos irnos al apartado superponer y captura y pulsar el botón de restablecimiento manual en el menu restablecer OSD, y ya se pondrán las entradas y salidas a cero.
Podremos también programar un horario que iría vinculado al horario del establecimiento para que se pongan los contadores a cero una vez que no haya nadie en el establecimiento.
