Los módulos de relé DT-Rxxx permiten configurar tareas para activar las salidas de relé en función de horarios o, establecer reglas en las entradas para activar las salidas de distintos modos
Se va a realizar un ejemplo que consiste en:
- Configurar el DT-R de tal forma que, entre un horario específico la salida de relé 1 se mantendrá activada todos los días entre las 10:11 y 10:13
- A su vez, esta salida 1 se ha puenteado sobre la entrada de alarma 2, la cual se ha configurado para que, mientras se mantenga activa, habilite la salida de relé 2 en modo jogging cada 5 milisegundos
CONFIGURACIÓN DE SALIDA DE RELÉ 1 POR HORARIO

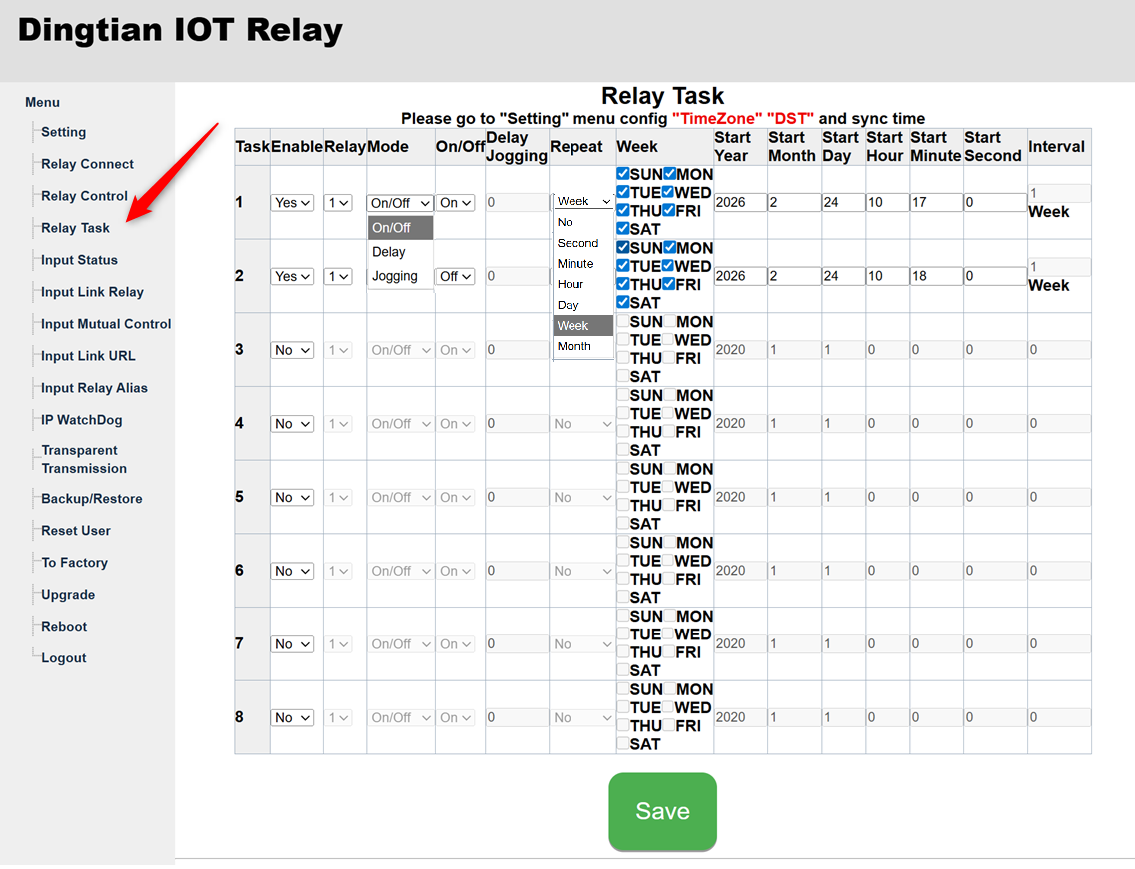

En el apartado de Relay Task, se pueden establecer acciones para activar los relés del módulo a una hora determinada.
- Enable - Activa y desactivar la tarea
- Relay - Seleccionar el relé sobre el que se va a realizar la acción
- Mode -
- ON/OFF - El relé se activará o desactivará en función de lo que se establezca en el siguiente apartado "ON/OFF"
- Delay - El relé se activará los segundos que se le establezca en el apartado "Delay Jogging" para, a continuación, volver a su estado de reposo.
- Jogging - El relé se activará y desactivará continuamente los milisegundos que se le establezca en el apartado de "Delay Jogging".
- ON/OFF - Estado al que cambiará el relé.
- Delay Jogging - Tiempo en segundos o milisegundos, en función del modo seleccionado, que se mantendrá activo el relé.
- Repeat - Para establecer cada cuánto o cuándo se ejecutará la tarea.
- Week - Si en Repeat se selecciona "Week", en este apartado se podrá seleccionar los días de la semana que se quiere activar la tarea
- Start Year/month/day/hour/minute/second - Para indicar la fecha y hora a partir de la cual se ejecutará la tarea
- Interval - En función de la opción seleccionada en repeat cambiará entre segundos, días etc para establecer cada cuánto se ejecutará la tarea

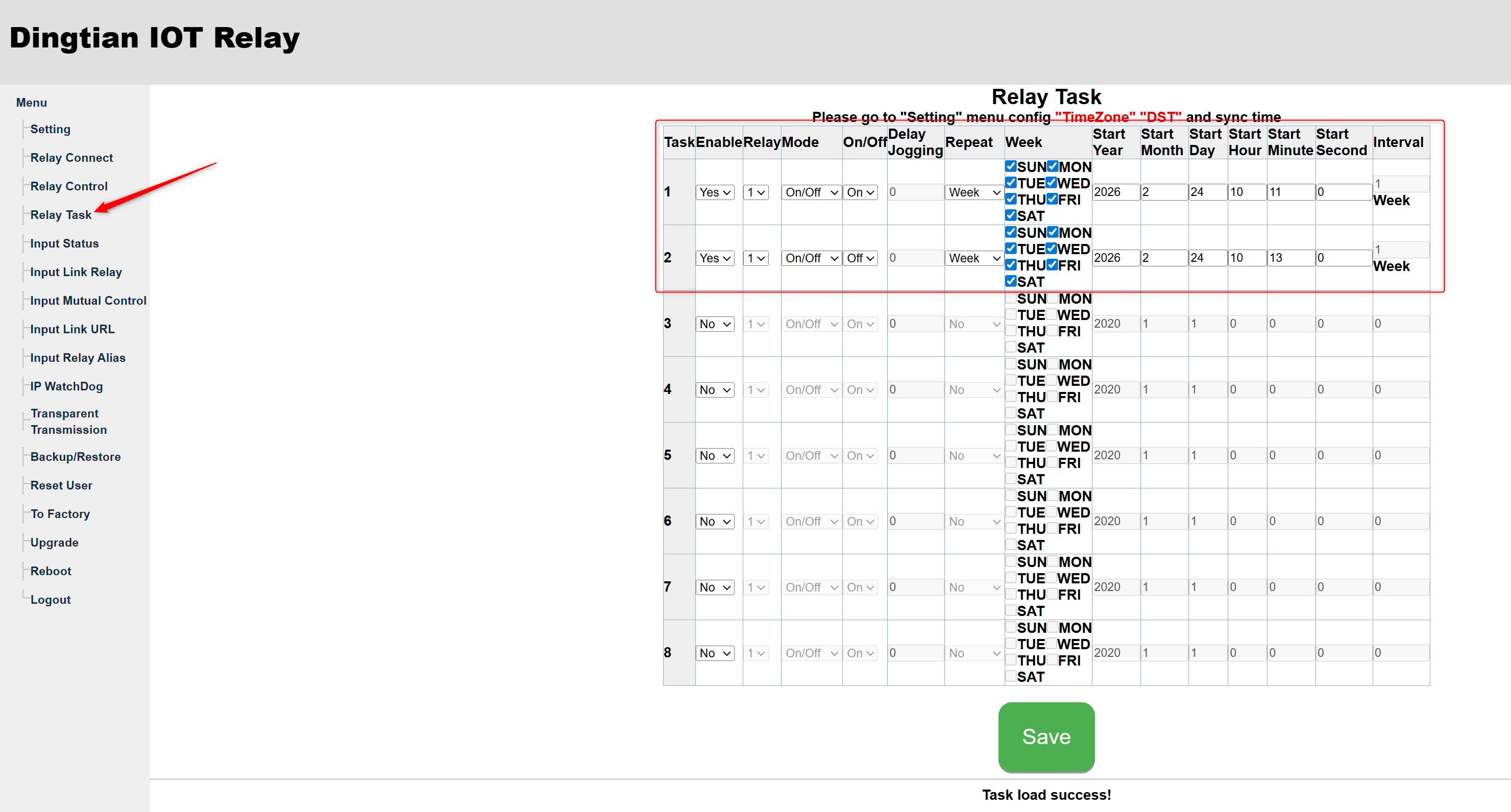

Configuración del ejemplo - La salida de relé 1 se activará a las 10:11 y se desactivará a las 10:13
CONFIGURACIÓN DE LA ENTRADA DE ALARMA 2 PARA ACTIVAR LA SALIDA 2 POR JOGGING

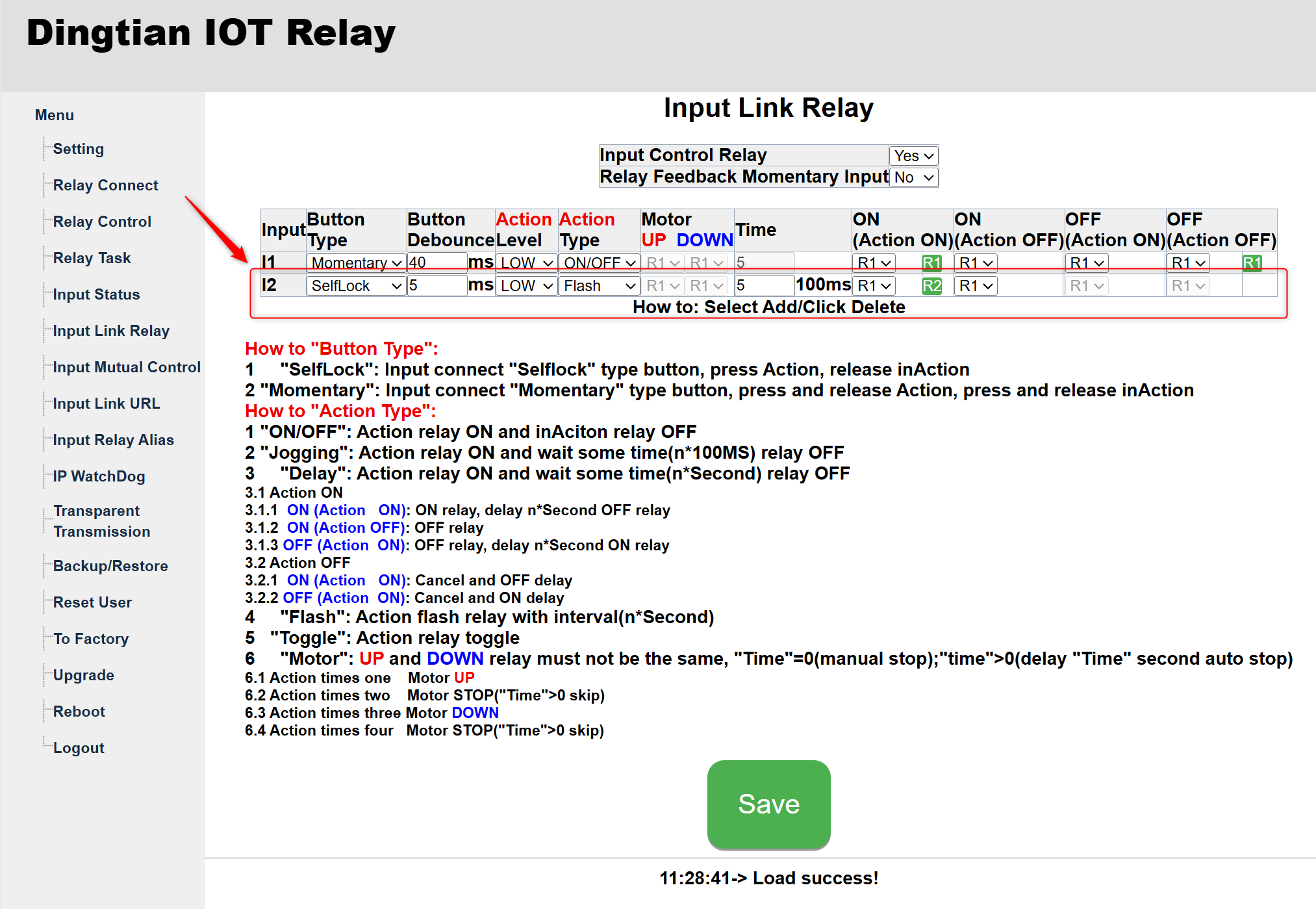

En el apartado "Input Link Relay" se pueden establecer acciones sobre las salidas de relé del módulo en función de cómo se activen sus entradas
- Input - Son las entradas del módulo, aparecerán mas o menos en función del modelo
- Button Type
- Self Lock - Conexión de entrada Botón tipo «Selflock», pulsar Acción, soltar en Acción
- Momentary - Entrada conectada Botón de tipo «momentáneo», pulsar y soltar Acción, pulsar y soltar inAccion
- Button Debounce -
- Action Level - Estado de la entrada de alarma para que se ejecute el evento (Low/High)
- Action Type - El tipo de activación de la entrada de alarma
- ON/OFF Action - Seleccionar el relé sobre el que se genera la acción

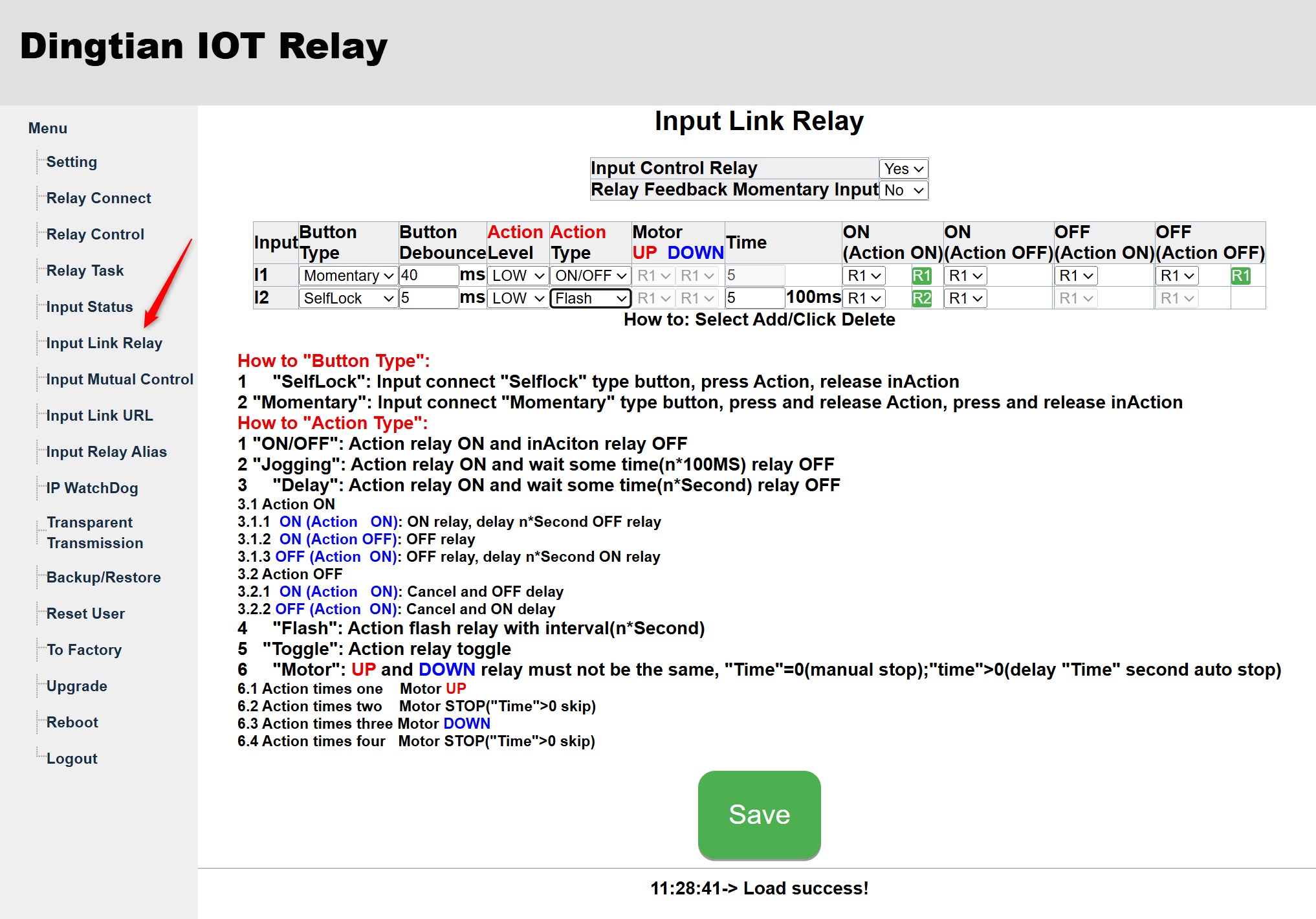

Configuración del ejemplo - La entrada de alarma 2, al mantenerse activada en el horario antes establecido en Relay Task y estando configurada en modo Flash, provocará que la salida de relé 2 se active y desactive continuamente cada 5ms
