La serie Safire Smart LPR V2 representa un avance significativo en la vigilancia del tráfico, ya que ofrece análisis de alta precisión tanto para la supervisión de carreteras de alta velocidad como para el control de acceso automatizado. Esta guía cubre la configuración de los modelos SF-IPB585ZA-4LPR-V2 y SF-IPB585ZA-4LPR-0832-V2.
Escenario: Detección de matrículas (flujo de tráfico)
Configuración de detección
Configuración de programación
Configuración de enlace
Configuración de comparación
Configuración de enlace
Gestión de la base de datos de vehículos
Configuración de OSD
Escenario Entrada y salida (control de acceso)
Configuración de detección
Gestión de la base de datos de vehículos
Configuración avanzada del control de acceso
Ajustes OSD
Supervisión en tiempo real
Recuperación y exportación de datos
1. Elección del escenario de aplicación
Antes de configurar las funciones de análisis, debe determinar cómo se utilizará la cámara. El firmware V2 optimiza el procesamiento basándose en dos escenarios principales:
Escenario: Detección de matrículas (flujo de tráfico)
Ideal para supervisar vías públicas o pasillos de aparcamiento donde el objetivo principal es la recopilación de datos y el análisis del tráfico.

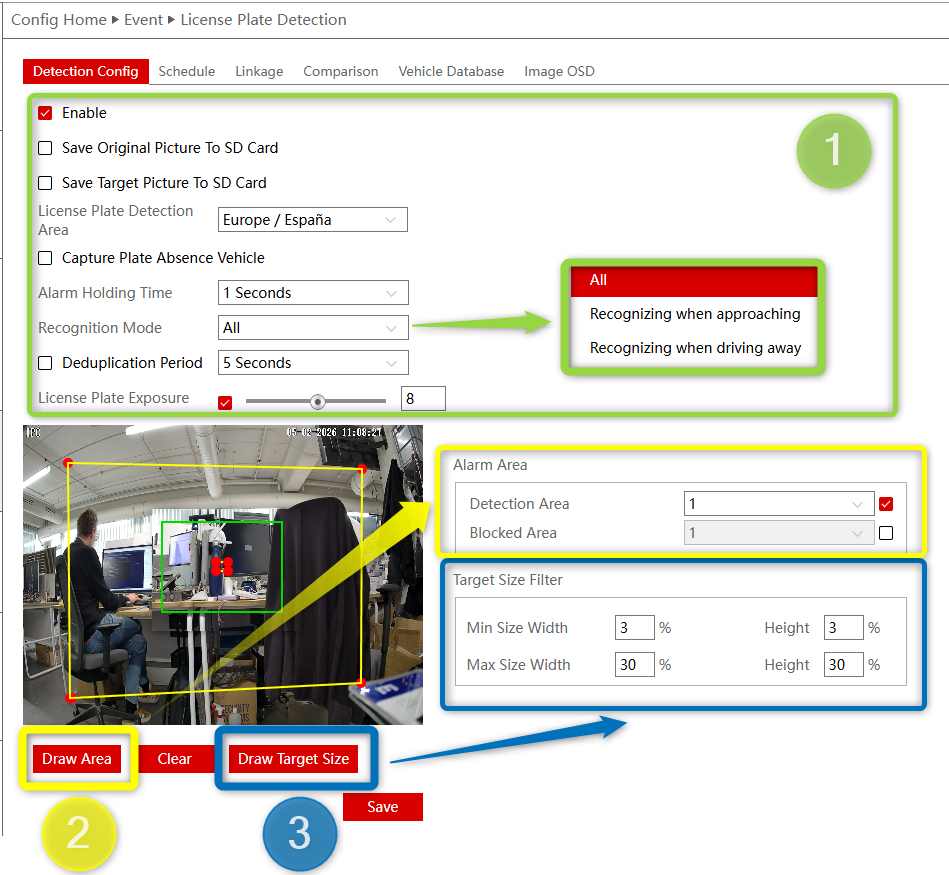

Configuración de detección
- Configuración de detección (Detection Settings): habilite la configuración de almacenamiento para garantizar que se guarden los metadatos.
- Modos de reconocimiento (Recognition Modes): elija en función del flujo de vehículos:
- Todo (All): captura todo.
- Aproximación (Approaching): se activa solo cuando el vehículo se mueve hacia la lente.
- Alejándose (Driving Away): se activa cuando el vehículo se aleja.
- Ajuste del área (Area Tuning): defina su área de detección (donde busca el motor OCR) y las áreas de bloqueo (para ignorar las matrículas estáticas de los coches aparcados o las señales).
- Filtro de tamaño del objetivo (Target Size Filter): establezca el tamaño mínimo/máximo de la matrícula para evitar falsas activaciones por objetos pequeños o ruido lejano.

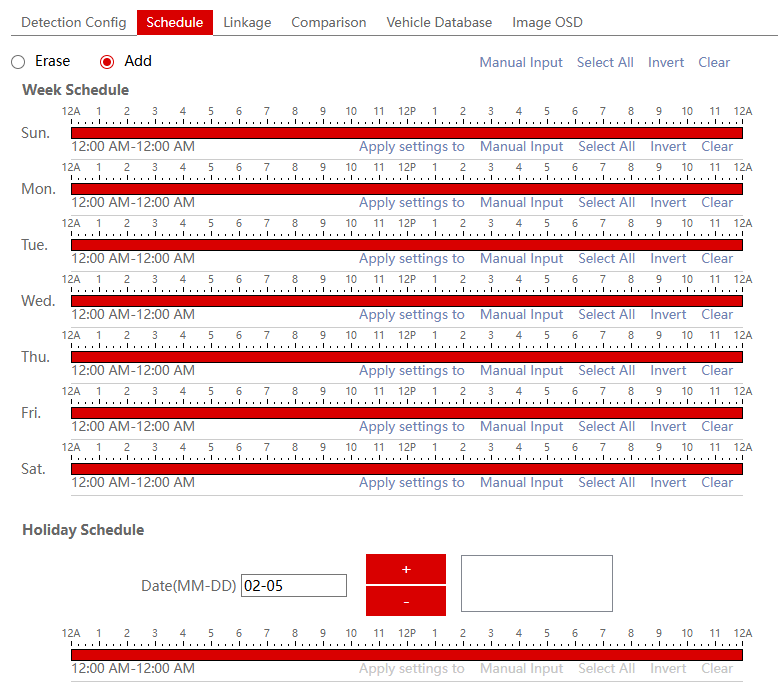

Configuración del calendario
Configuración de enlaces (Linkage)

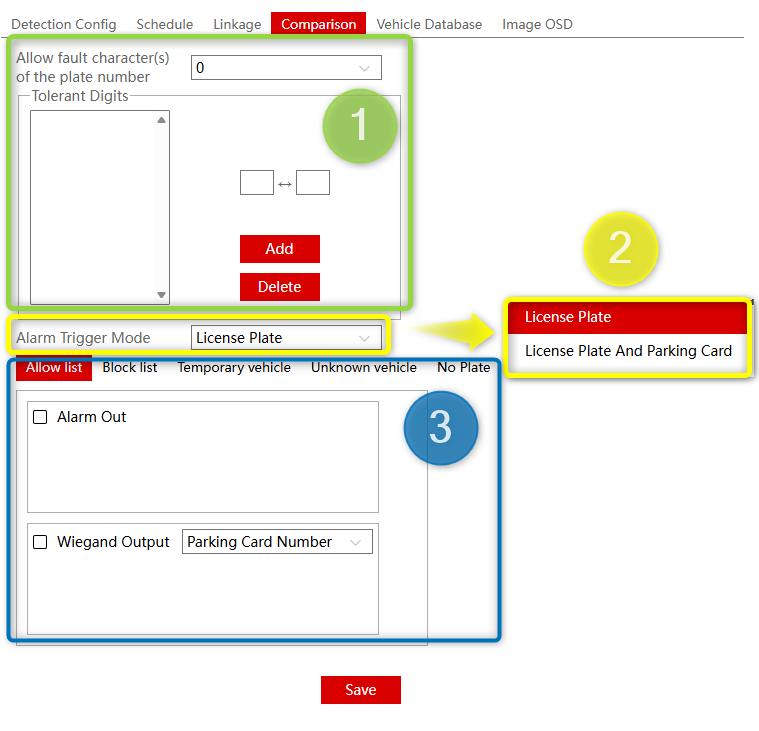

Configuración de comparación
Dígitos tolerantes: Para tener en cuenta los platos sucios o las condiciones meteorológicas extremas, puede establecer un nivel de tolerancia (por ejemplo, permitiendo 1 «carácter defectuoso»). Esto garantiza que la puerta se siga abriendo si una «B» se lee como un «8».
Modo de activación de la alarma:
1. Matrícula (License Plate): Modo autenticación solo por matrícula.
2. Matrícula y tarjeta de aparcamiento (Wiegand) (License Plate & Parking Card (Wiegand)): modo de autenticación dual que requiere tanto la coincidencia de la matrícula como una credencial física.
- Configuración de enlaces (Linkage Settings): Defina qué sucede cuando se encuentra una coincidencia en sus listas (lista de permitidos/lista de bloqueados):
- Alarm Out: Activa el relé interno para abrir una barrera.
- Wiegand Output: Envía los datos de la placa a un controlador de acceso externo de terceros.

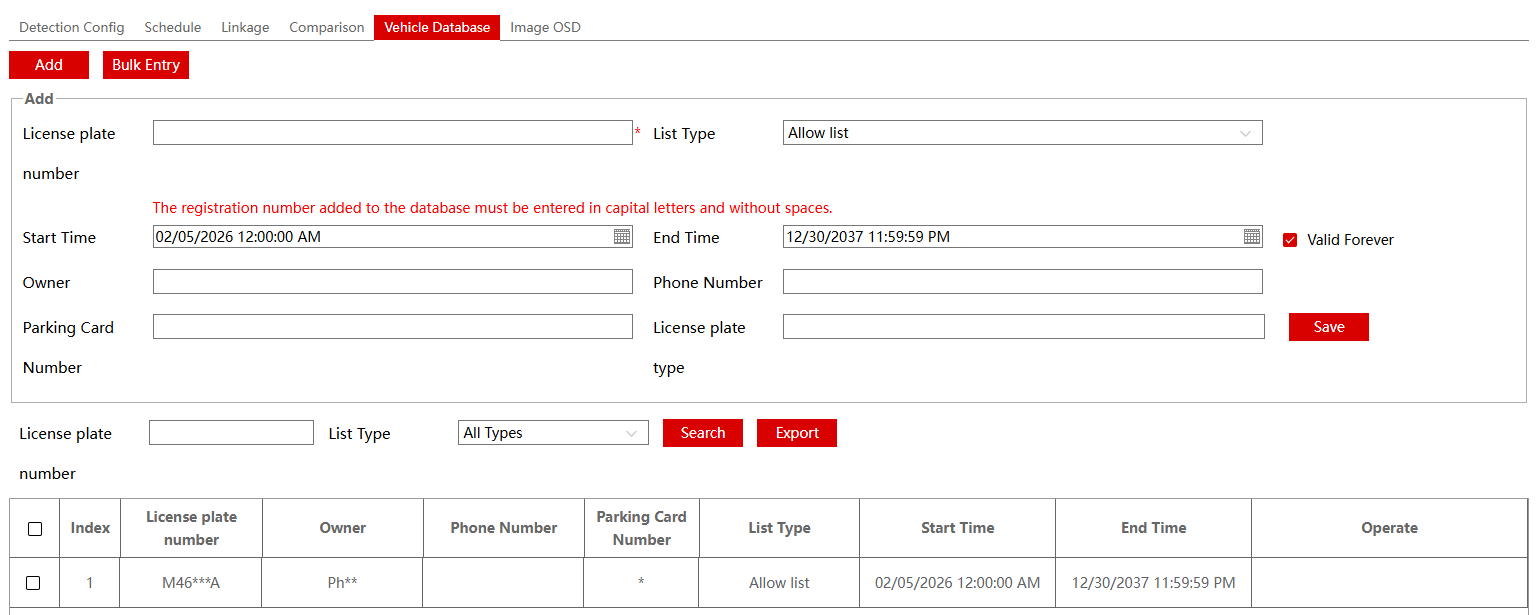

Gestión de la base de datos de vehículos
El Safire Smart V2 admite la gestión de bases de datos integradas sin necesidad de un NVR/servidor externo.
Entrada manual (Manual Entry): Ideal para añadir visitantes individuales o personal.

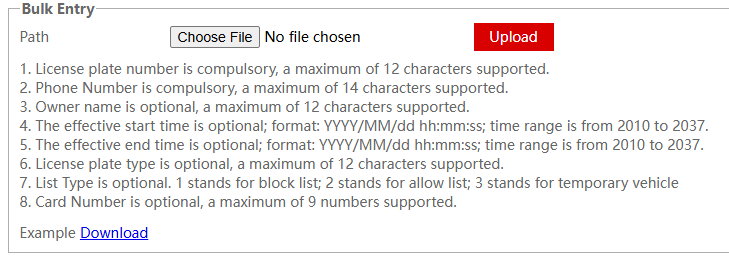

Entrada masiva (Bulk Entry): Importar archivos CSV para grandes bases de datos residenciales o corporativas.

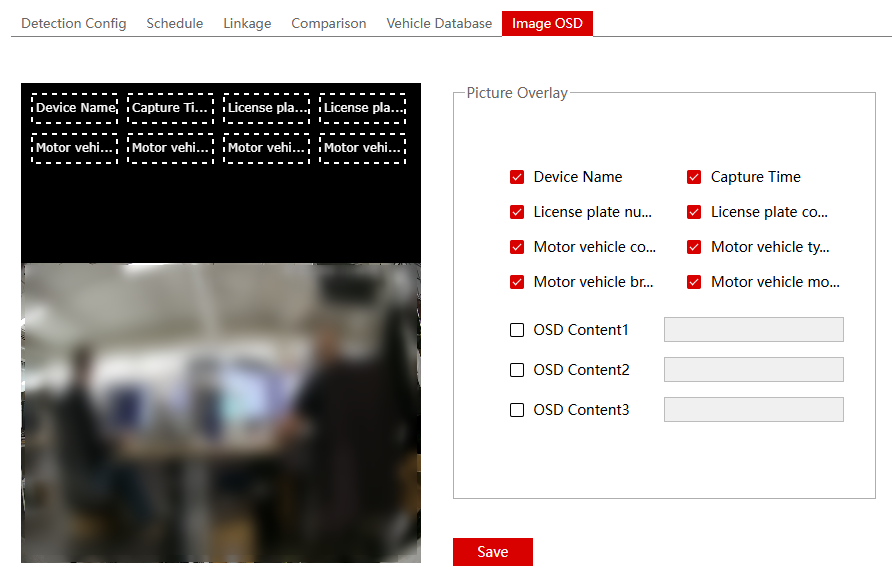

Configuración del OSD
Personaliza la información que aparece en la pantalla (por ejemplo, número de matrícula, fecha y hora o categoría de la lista).
Escenario Entrada y salida (control de acceso)
Diseñado para puertas y barreras. Este escenario se centra en comparar placas con una base de datos para activar hardware físico.
Configuración de detección
- Configuración de detección (Detection Settings): habilite la configuración de almacenamiento para garantizar que se guarden los metadatos.
- Modos de reconocimiento (Recognition Modes): elija en función del flujo de vehículos
- Todo (All): captura todo.
- Aproximación (Approaching): se activa solo cuando el vehículo se mueve hacia la lente.
- Alejándose (Driving Away): se activa cuando el vehículo se aleja.
- Ajuste del área (Area Tuning): defina su área de detección (donde busca el motor OCR) y las áreas de bloqueo (para ignorar las matrículas estáticas de los coches aparcados o las señales).
- Filtro de tamaño del objetivo (Target Size Filter): establezca el tamaño mínimo/máximo de la matrícula para evitar falsas activaciones por objetos pequeños o ruido lejano.
Gestión de la base de datos de vehículos
El Safire Smart V2 admite la gestión de bases de datos integradas sin necesidad de un NVR/servidor externo.
Entrada manual (Manual Entry): Ideal para añadir visitantes individuales o personal.
Entrada masiva (Bulk Entry): Importar archivos CSV para grandes bases de datos residenciales o corporativas.

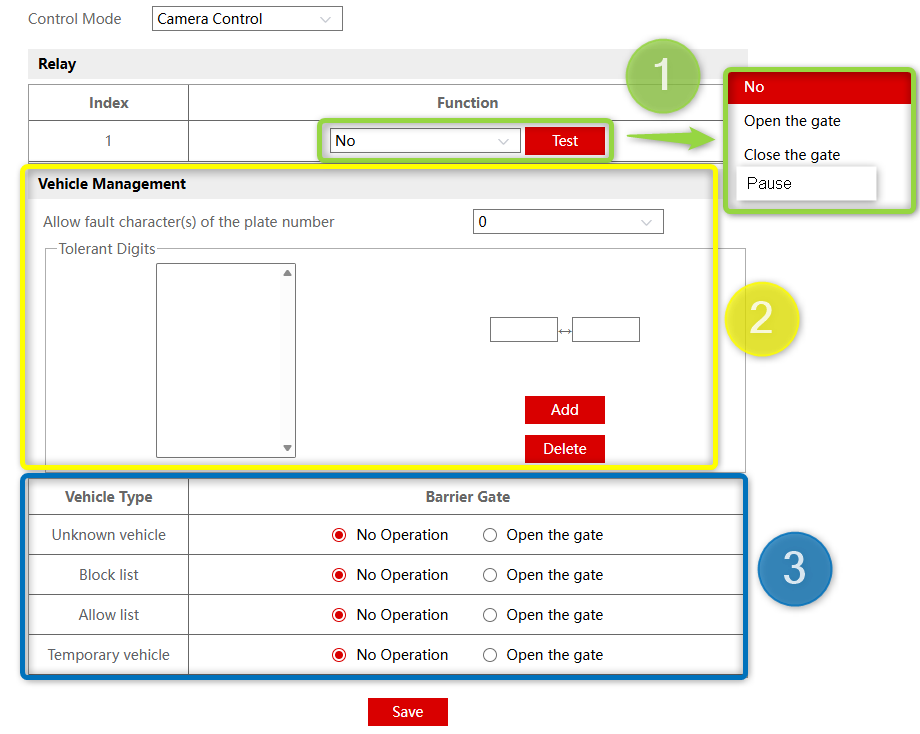

Configuración avanzada del control de acceso
El LPR V2 permite un control granular sobre cómo interactúa la cámara con las barreras físicas.
Lógica de relé y barrera
- Prueba manual del relé (Manual Relay Testing): puede probar manualmente la conexión de la barrera seleccionando Abrir la puerta, Cerrar la puerta o Pausa en el menú de funciones del relé.
- Reglas basadas en vehículos (ehicle-Based Rules): puede definir acciones específicas para diferentes categorías de vehículos:
- Vehículo desconocido (Unknown Vehicle): decida si la puerta permanece cerrada o se abre para las matrículas no reconocidas.
- Lista de permitidos (Allow List): normalmente se establece en «Abrir la puerta» para la entrada automática.
- Lista de bloqueados (Block List): establezca «Sin operación» para garantizar que los vehículos restringidos no puedan entrar.
- Vehículo temporal (Temporary Vehicle): reglas personalizadas para visitantes o acceso a corto plazo.
Configuración del OSD
Personaliza la información que aparece en la pantalla (por ejemplo, número de matrícula, fecha y hora o categoría de la lista).

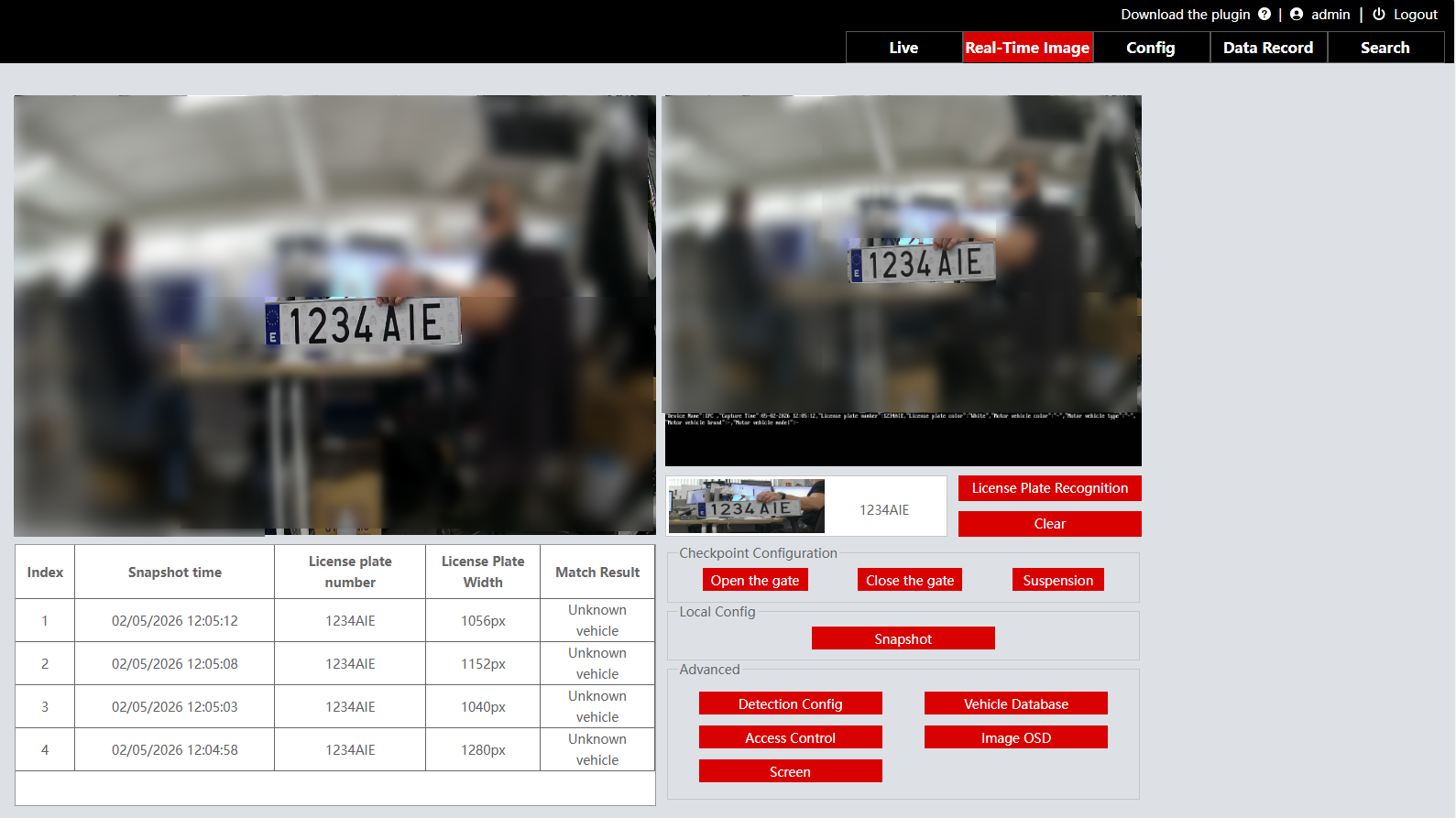

Monitoreo en tiempo real (Real-Time Monitoring)
Este modo proporciona un panel de control específico. Desde aquí, los operadores pueden:
Activar manualmente el comando de apertura/cierre de la puerta.
Toma instantáneas al instante.
Acceda rápidamente a configuraciones avanzadas de LPR.

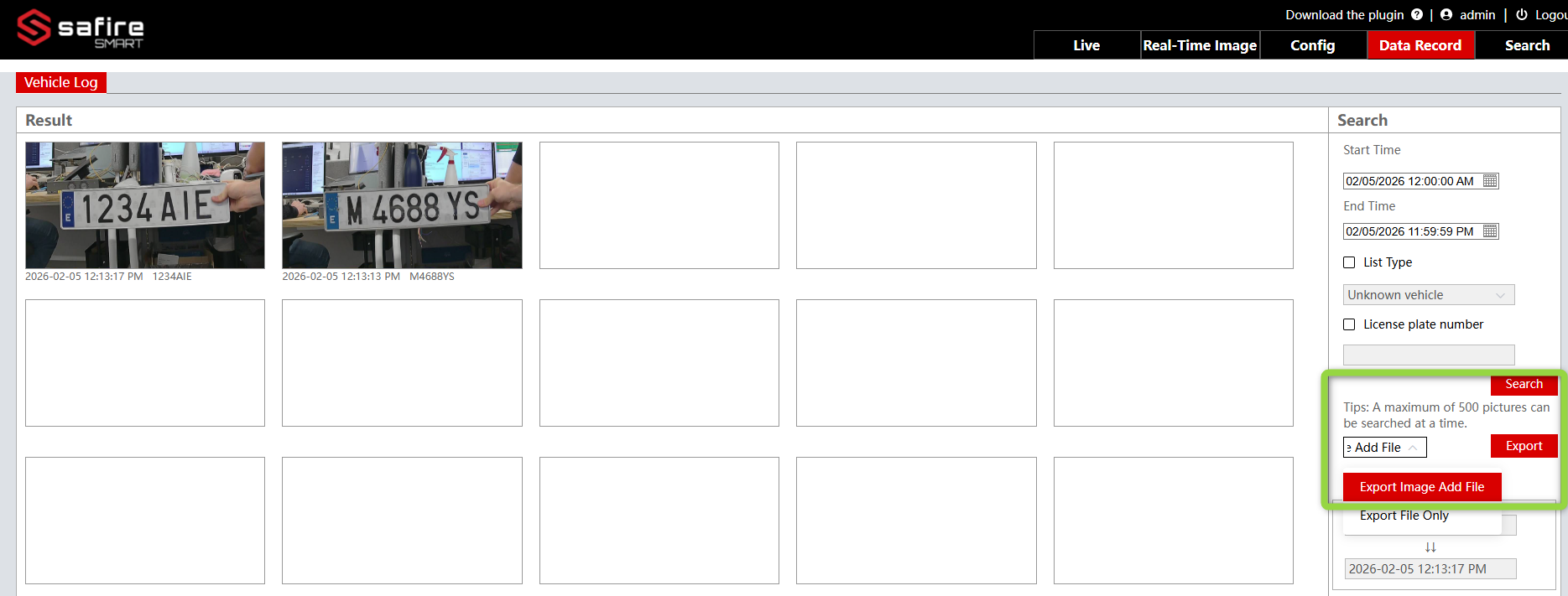

Recuperación y exportación de datos
Límites de búsqueda: Para mantener el rendimiento, el sistema muestra un máximo de 500 imágenes por consulta de búsqueda.
Opciones de exportación:
Solo archivo: un registro CSV/Excel con los números de matrícula y las horas.
Imagen y archivo: incluye la instantánea recortada de la matrícula y la imagen completa del vehículo.
