El joystick DS-1100KI(C) se puede configurar para controlar un decoder y poder cambiar el cuadrante y las cámaras que se estén visualizando por las salidas HDMI del mismo
DECODER

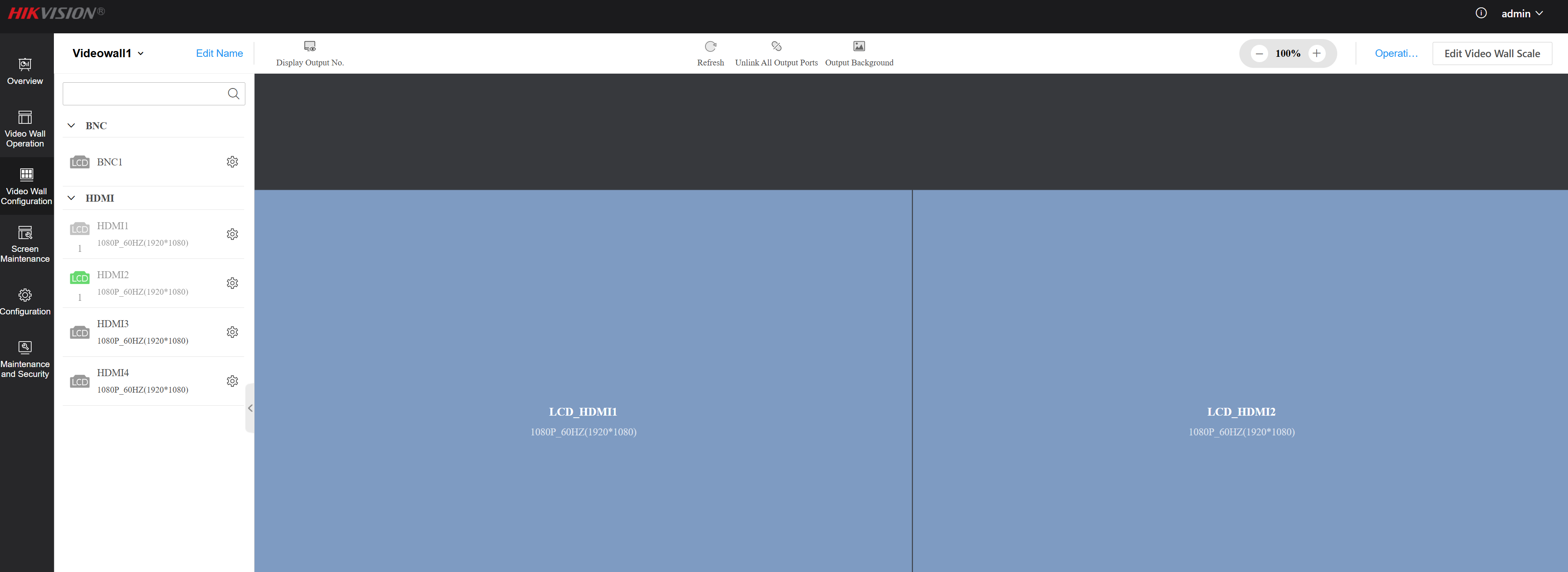

- Lo primero será crear en el decoder el Video Wall, cómo va a ser la parrilla y cómo se van a distribuir las salidas del HDMI, en este caso un Video Wall de 1*1 con el HDMI1 y el HDMI2

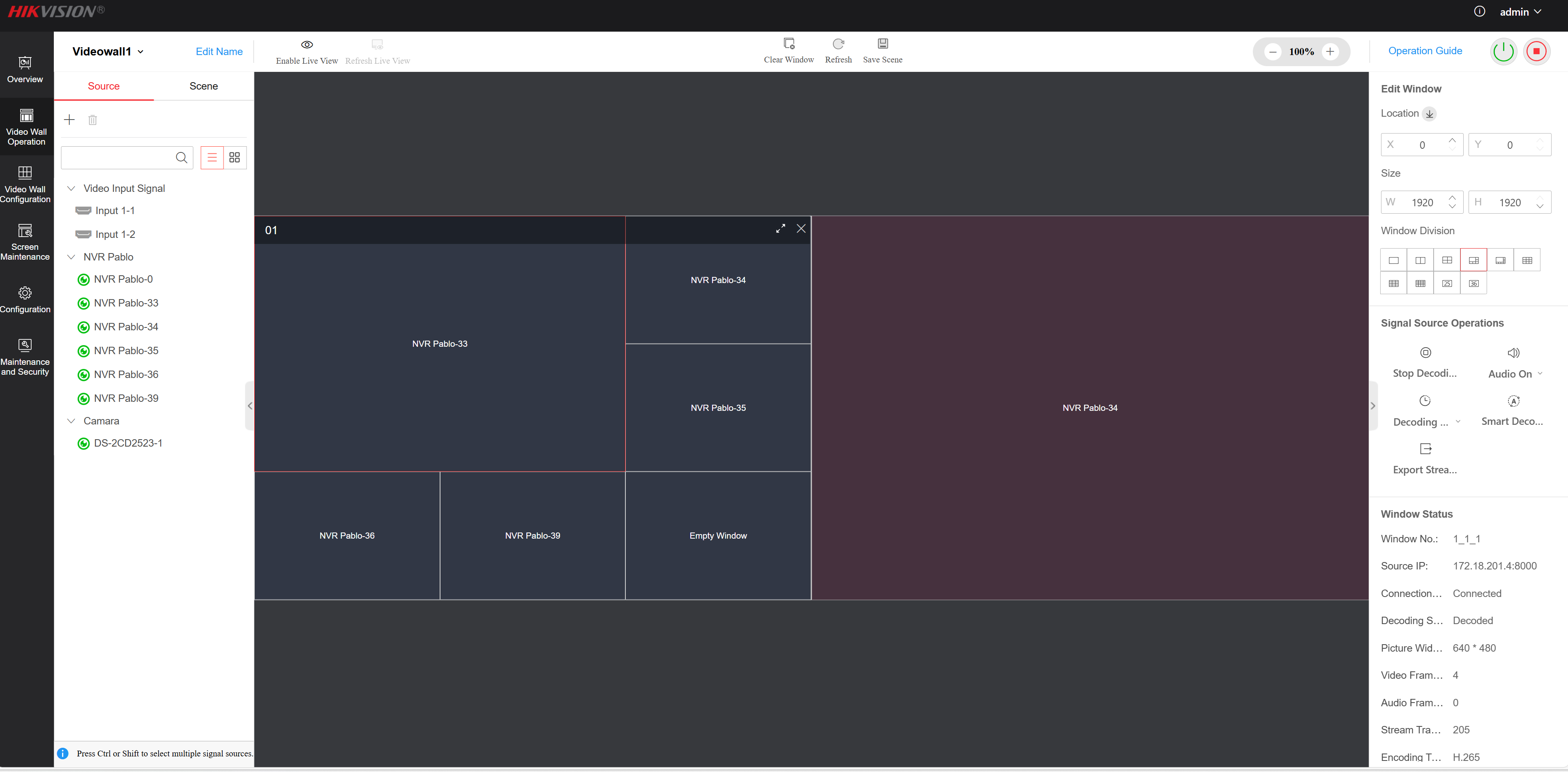

- Cuando ya se tiene el Video Wall, se añadirán el grabador o las cámaras que luego se quieran visualizar y se crearán los cuadrantes que se quiera para cada uno de los HDMI del Video Wall

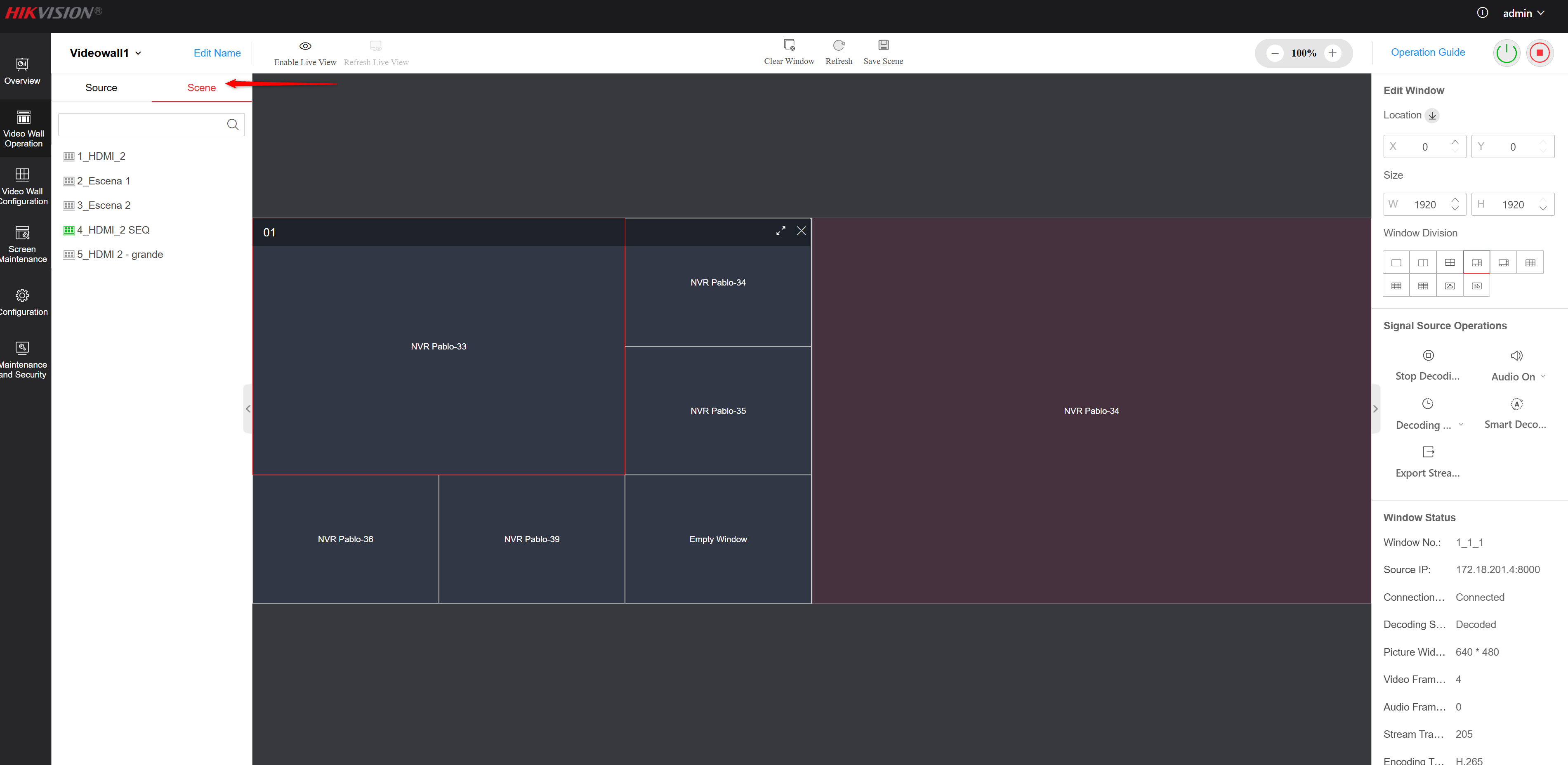

- Estas vistas se pueden guardar como escenas, de tal forma que ejecutándolas se comience a visualizar las cámaras que se hayan guardado para cada una de ellas
JOYSTICK

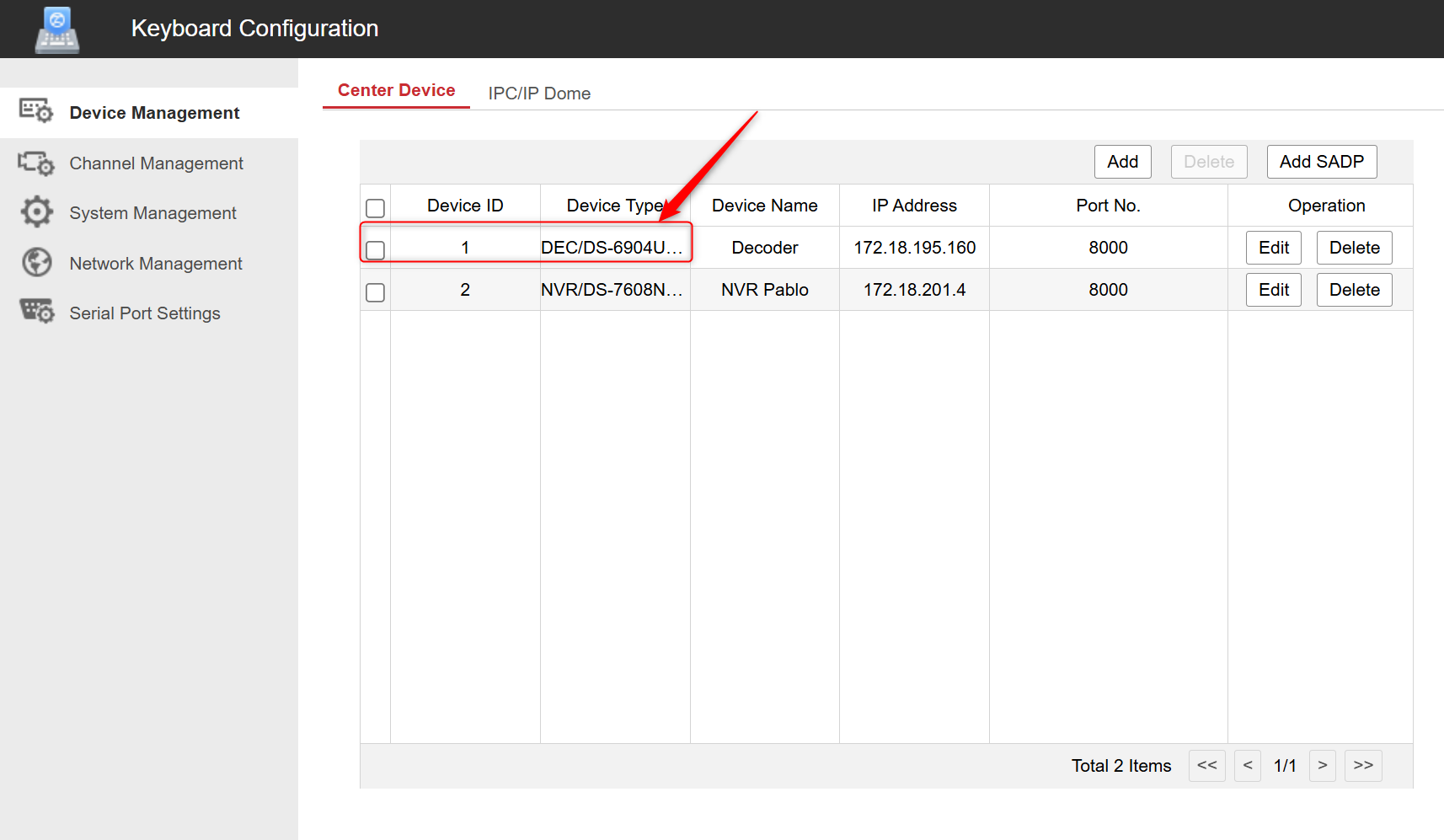

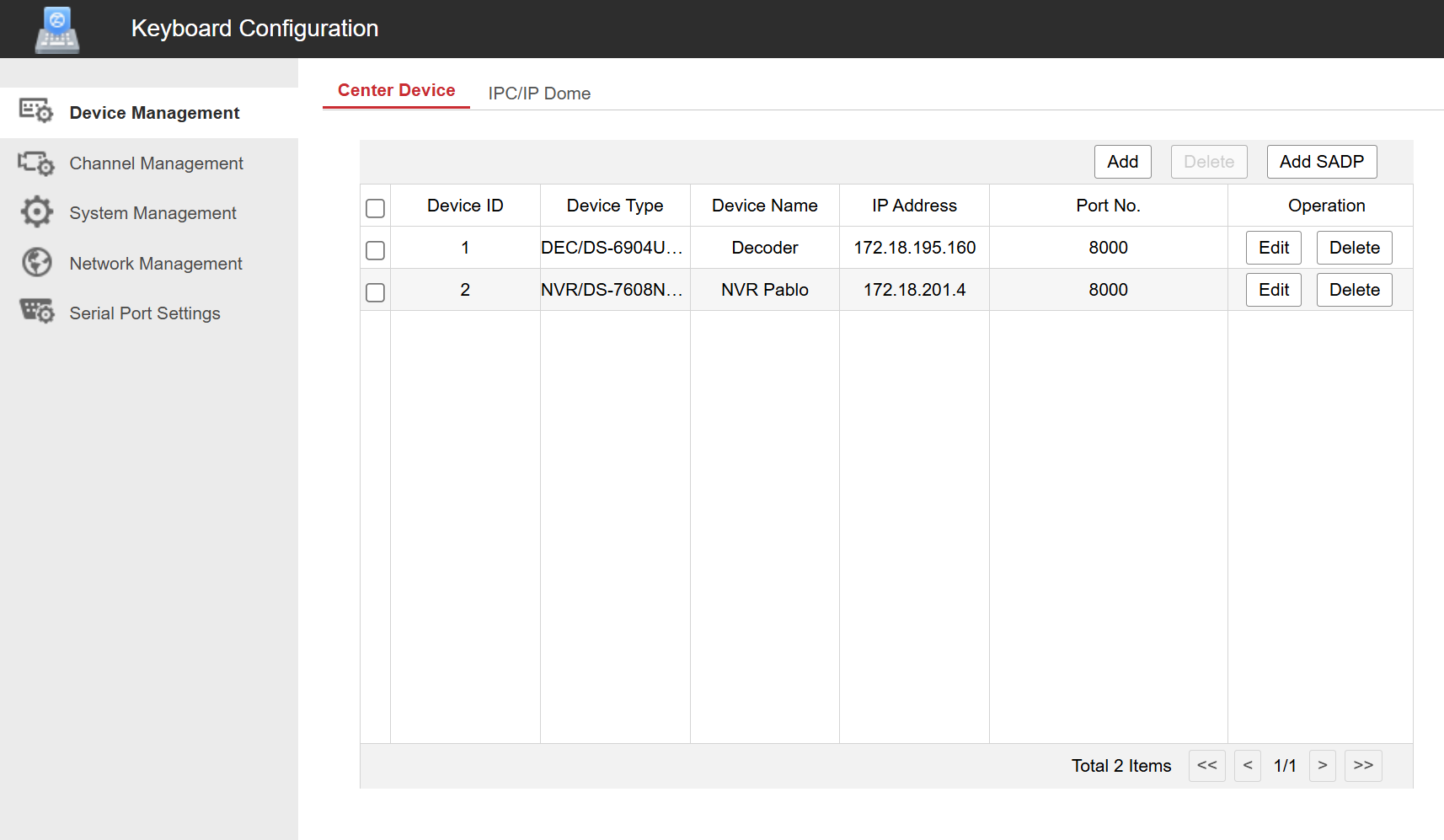

- En el joystick se añadirá el decoder y el NVR que también se ha añadido en el decoder:

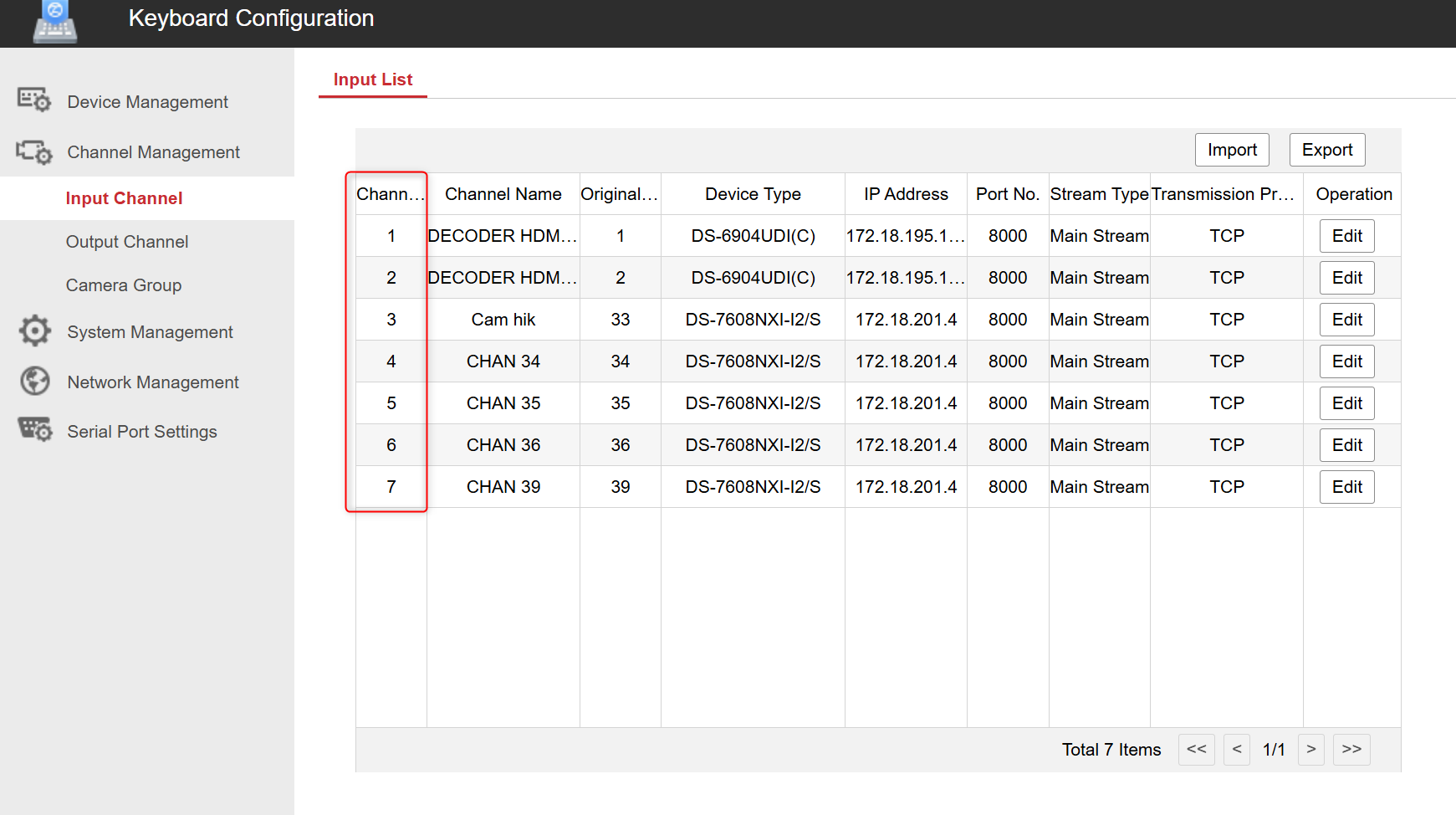

- En el apartado de Input se pueden comprobar el canal asociado a cada cámara agregada ya sea de un canal del NVR o sueltas, esto servirá después para mandar cámaras al decoder a través del joystick
Una vez se tiene todo añadido, se puede ir al joystick y comenzar a trabajar con él sobre el decoder.

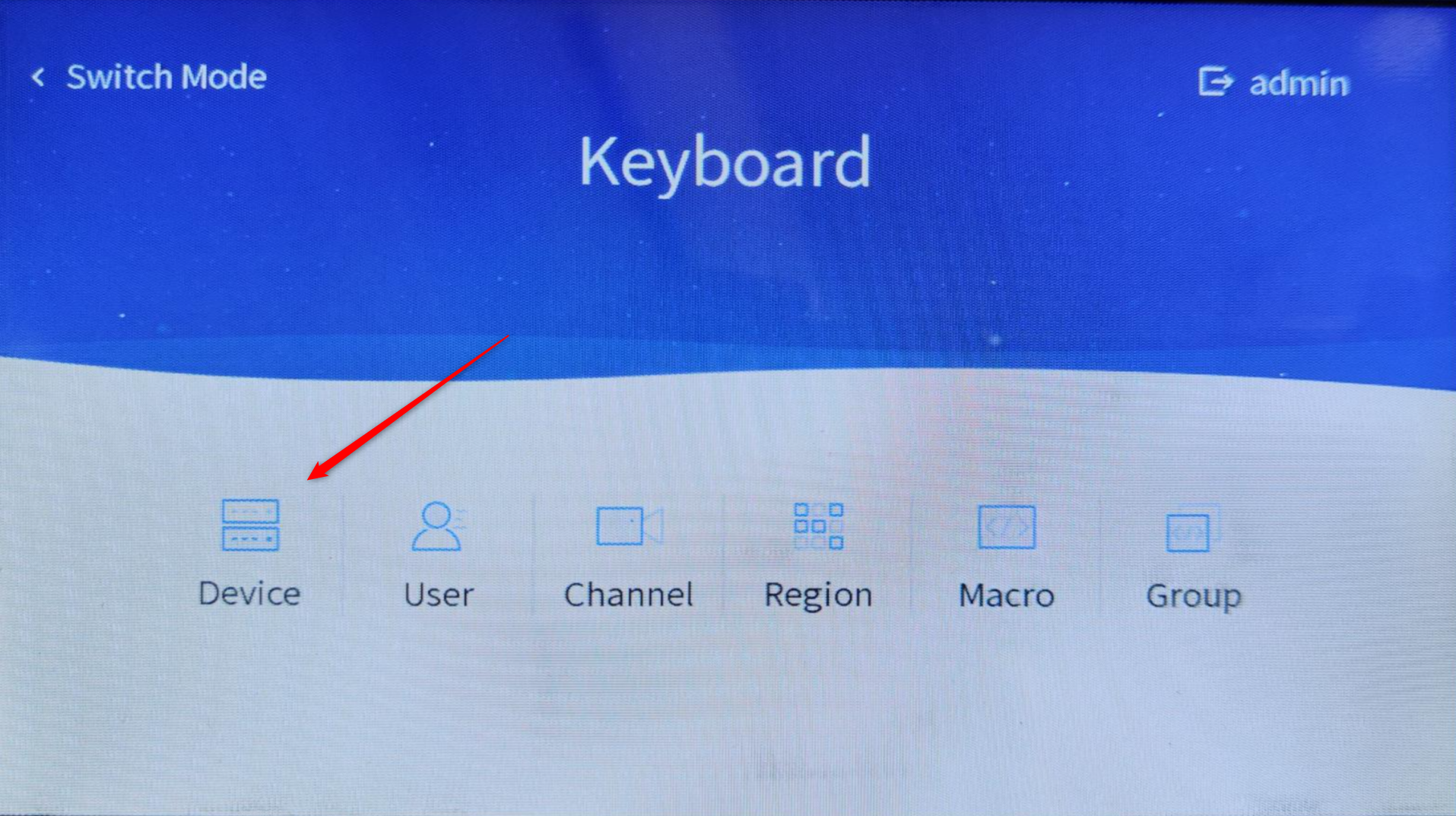

- Se accede al apartado Keyboard
- En Device se pueden añadir nuevos equipos o comprobar los que se hayan agregado por webserver

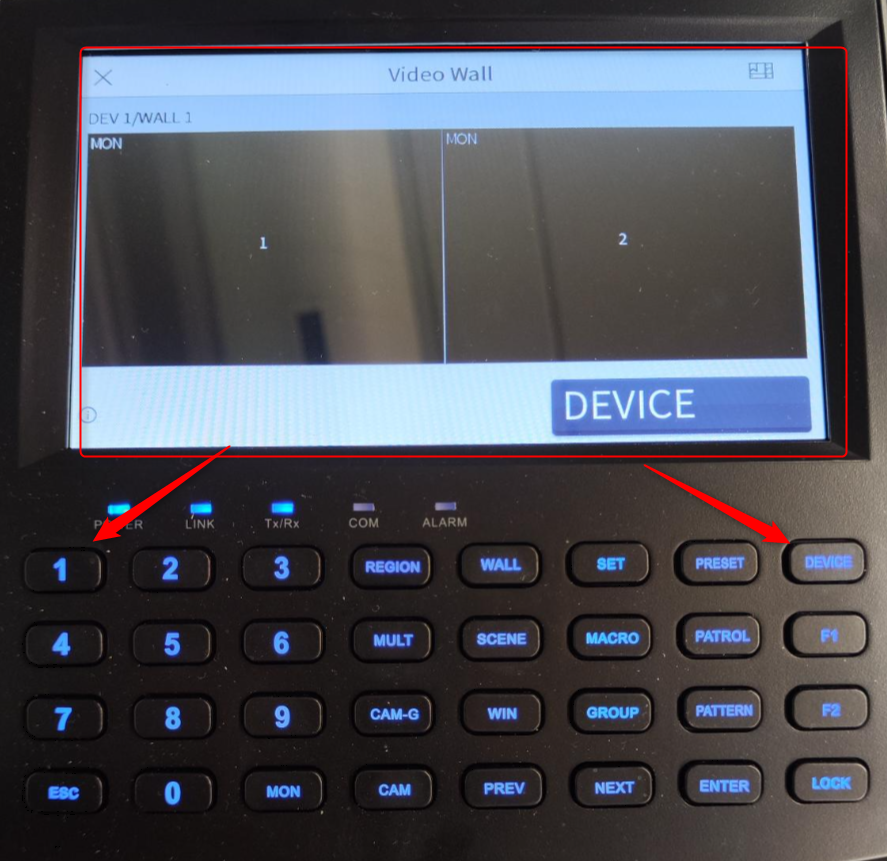

- Sabiendo el ID de equipo que se quiere controlar, en este ejemplo el decoder tiene el ID 1, hay que seleccionar 1+DEVICE y se accederá a su gestión
Como se puede comprobar, ya se tiene el Video Wall configurado en el decoder de 1*1 con el HDMI1+HDMI2

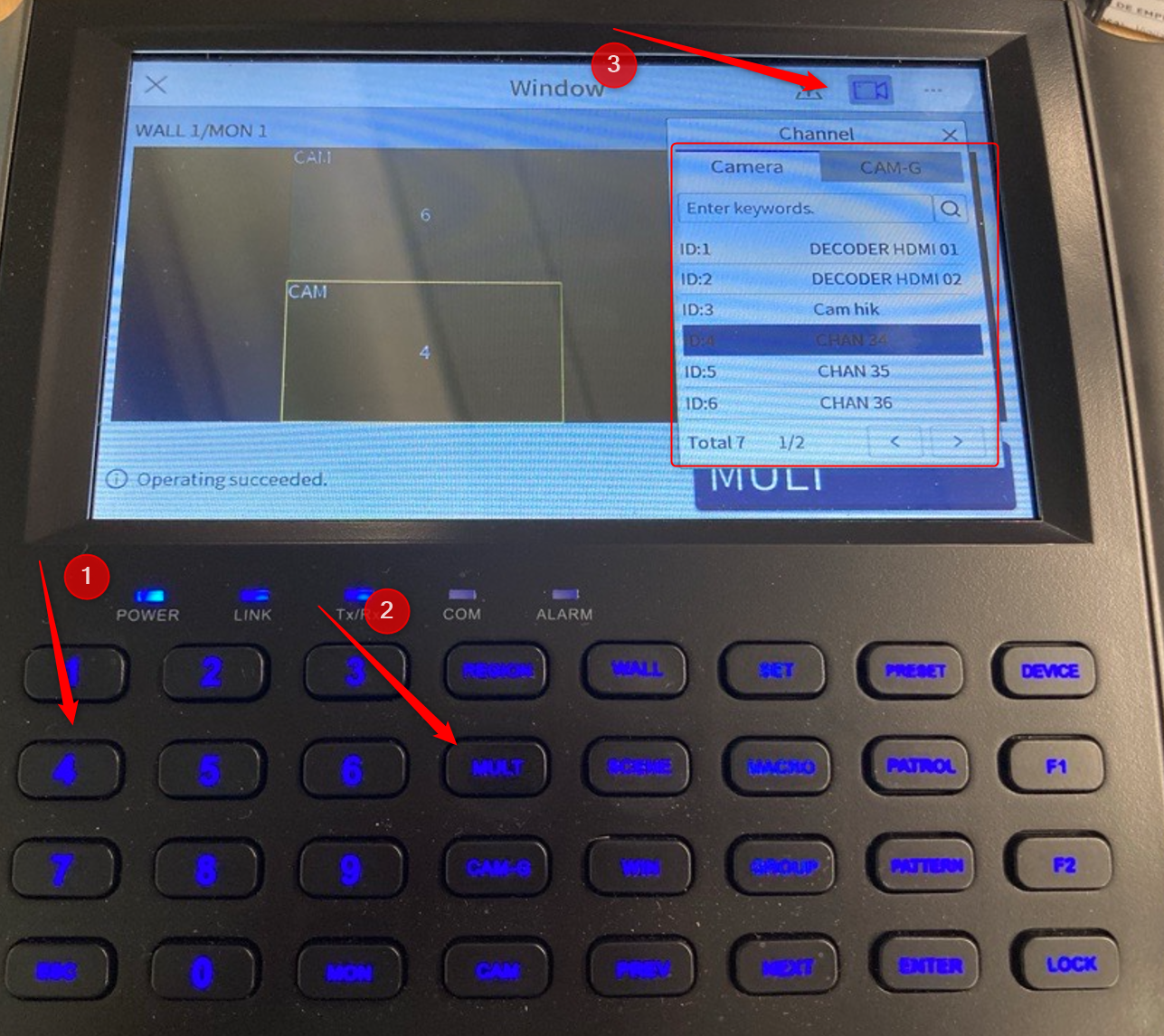

- Al pulsar en alguno de los monitores, aparecerá la información del cuadrante que tiene asignado, y se podrá cambiar entre cuadrantes con NUM+MULT. De este modo solo pueden ponerse cuadrantes de 1, 4, 9, 16 etc
Para seleccionar la cámara que se quiere poner en cada cuadrante se selecciona dicho cuadrante y con el icono de la cámara aparecerá el listado

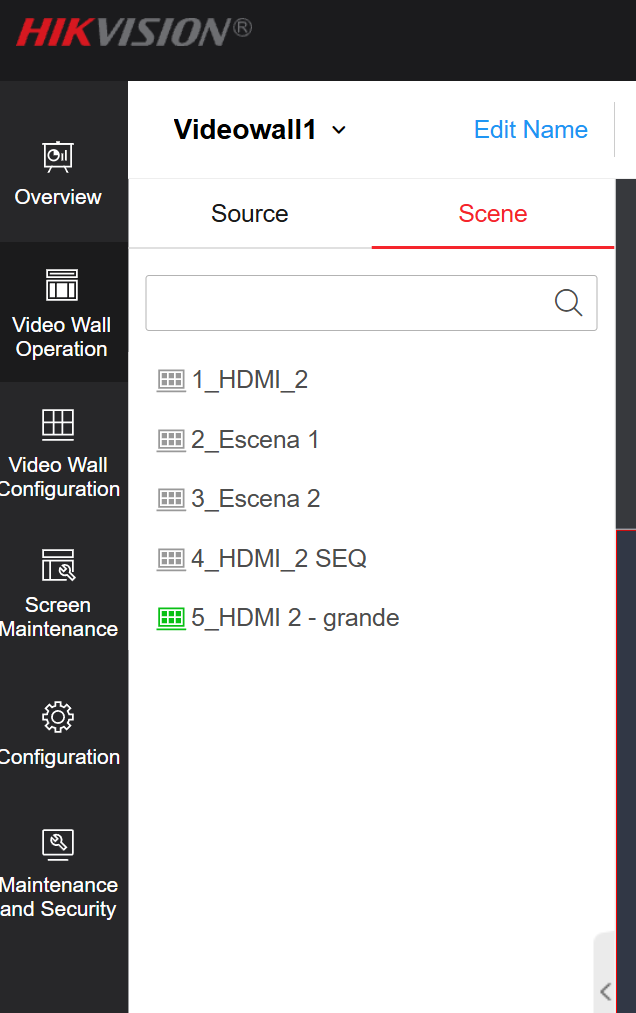

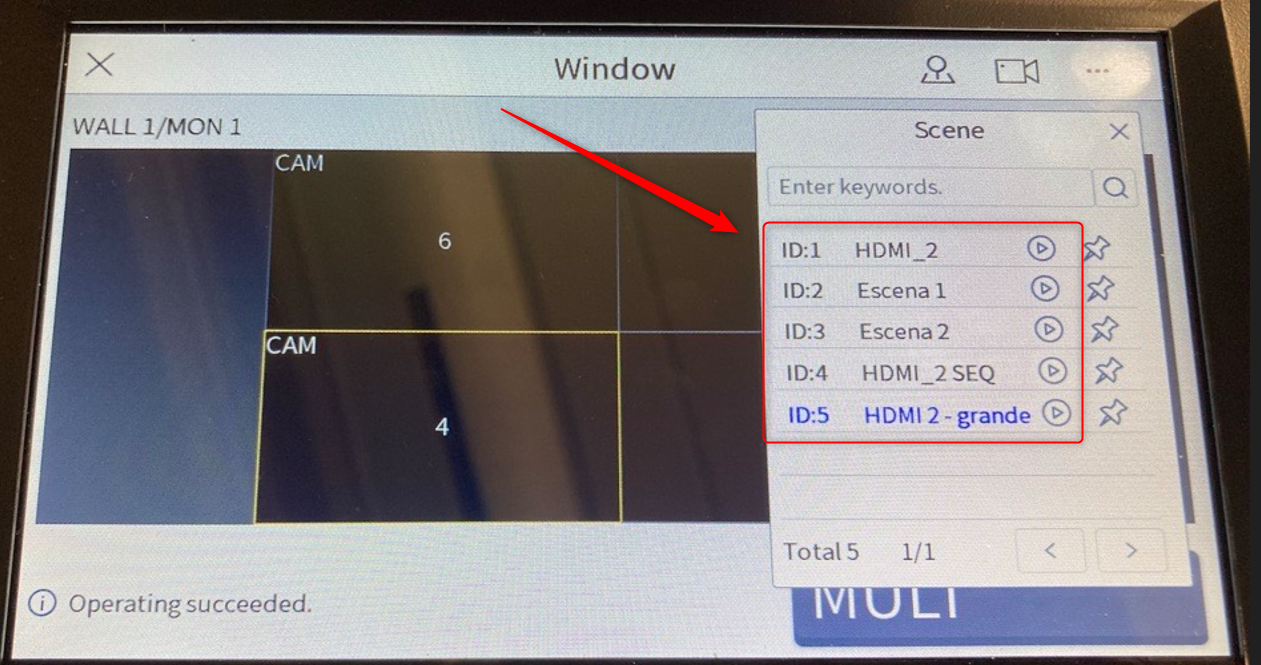

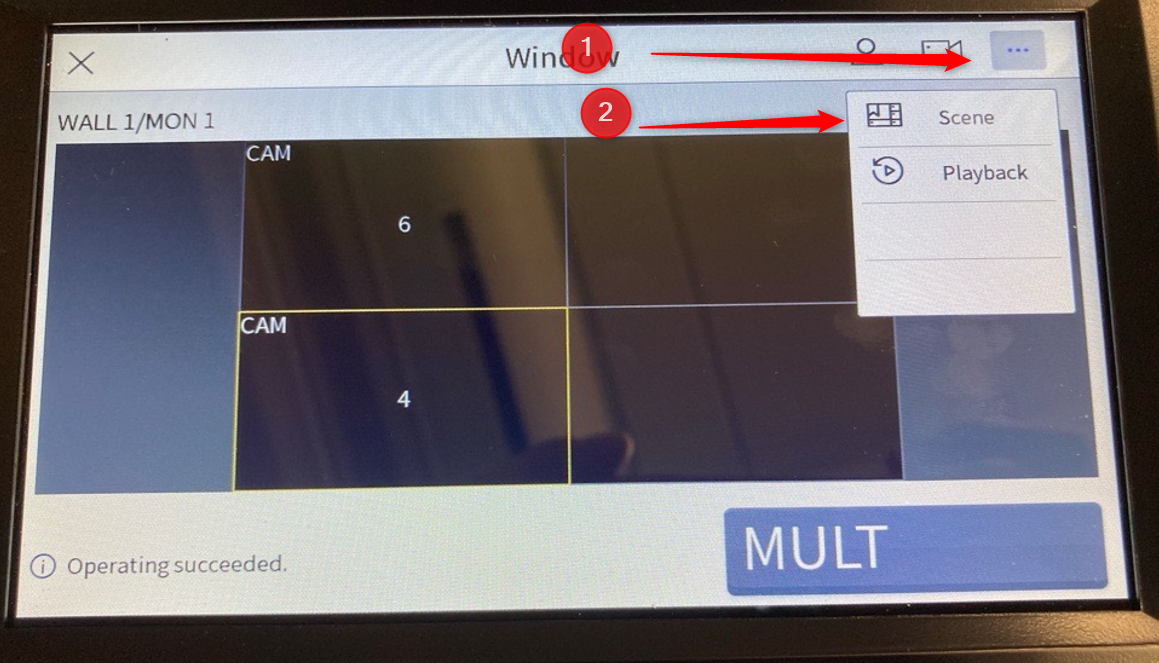

- Lo mas interesante a la hora de cambiar los cuadrantes en el decoder desde el joystick, es crear Escenas o Vistas en el decoder de tal forma que estas se ejecuten directamente desde el teclado:
El icono de sirve para ejecutar la vista
El icono es para editar la escena seleccionada con las cámaras abiertas en ese momento

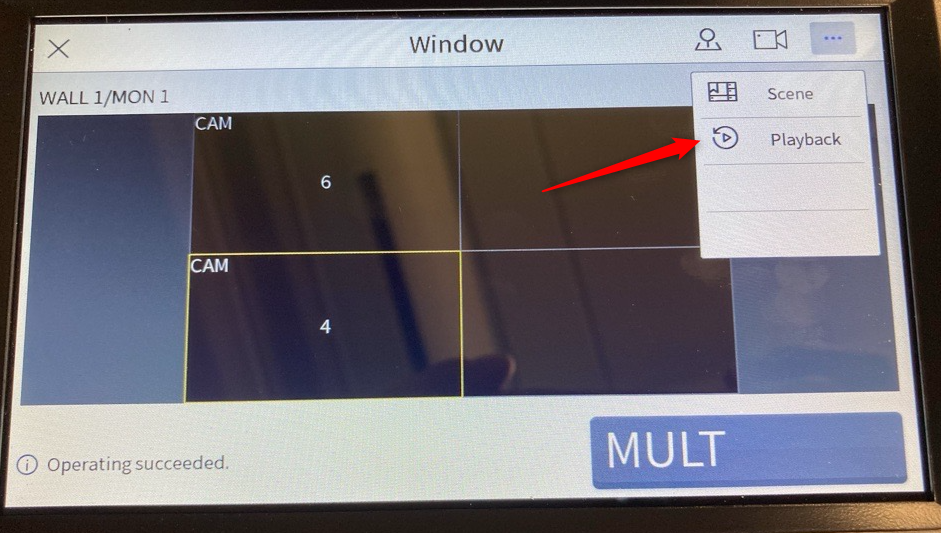

- Con el icono de Playback se puede seleccionar un cuadrante en el cual se podrá comenzar a visualizar la grabación de la cámara que se quiera
