En este tutorial se han utilizado los equipos:
DS-KM9503: firmware V1.2.30 build 241014
3 x DS-KD8003-IME1(B): firmware V2.2.78 build 241012
3 x DS-KH6320Y-WTE2: firmware V2.2.96 build 241111
Lo primero es demostrar la versatilidad del producto, utilizando monitores interiores de 2 hilos con placas exteriores IP.
Por otro lado, esta simulación presenta la siguiente topología:
Una placa podrá llamar a todos los monitores (exterior del recinto) y habrá dos edificios, los cuales contarán con una placa cada uno.
PASO 1

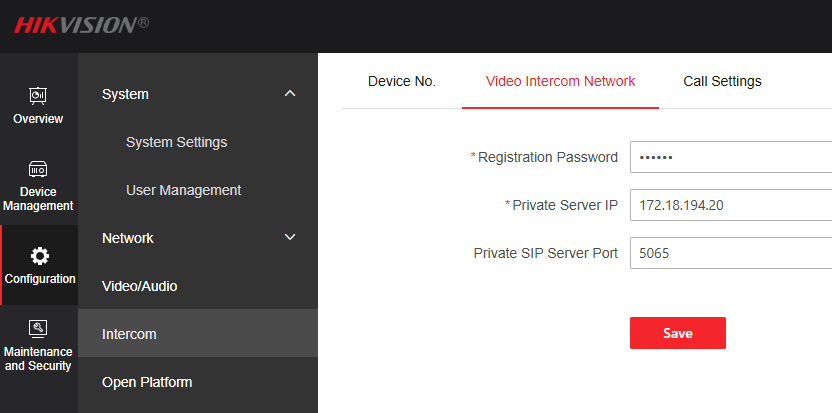

- Será necesario configurar una Contraseña de Registro.
- La IP de nuestra MASTER STATION es 172.18.194.20. Por lo tanto, debemos introducir esta IP en el apartado PRIVATE SERVER IP.
- El puerto por defecto es el 5065, lo dejamos tal cual.
PASO 2

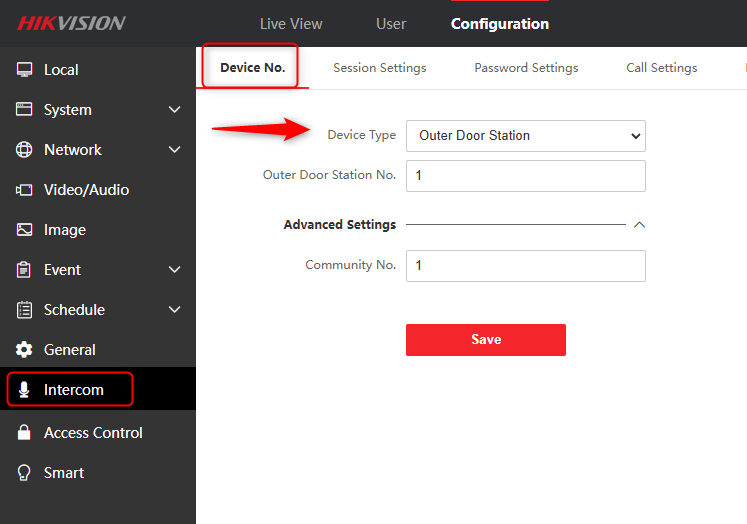

- Acceder a la placa del exterior del recinto.
- En DEVICE TYPE habrá que dejarla en "Outer Door Station".
PASO 3

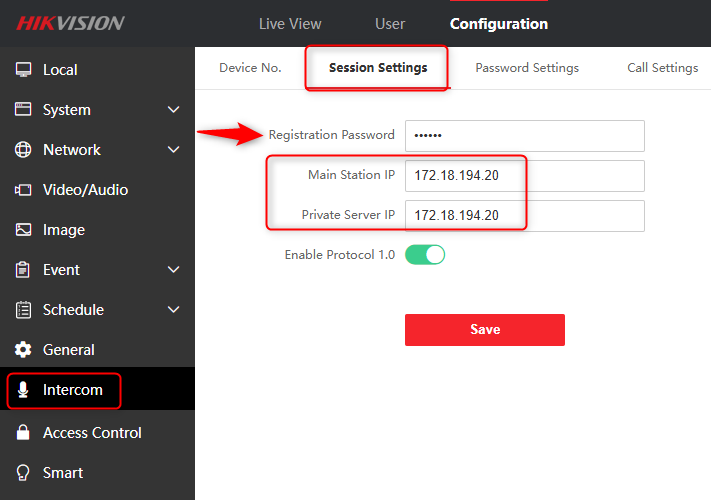

- En "Session Settings" habrá que definir la Contraseña de Registro que se ha configurado en la Master Station.
- Definir la IP de la MASTER STATION en el campo MAINS STATION IP y PRIVATE SERVER IP según la imagen inferior.
PASO 4

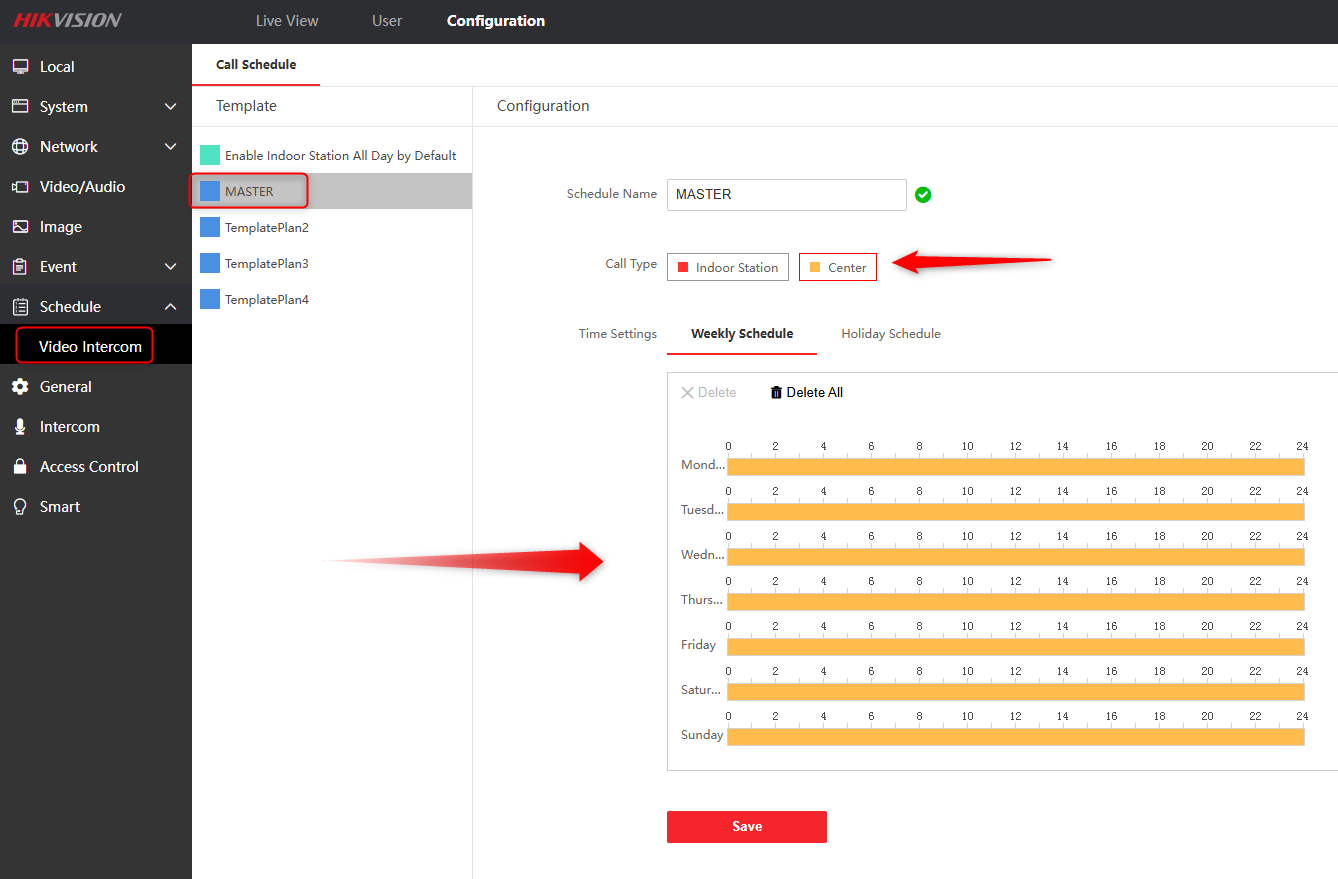

- Si existiera la necesidad de utilizar el botón principal del KD8003 para llamar la Master Station, habrá que definir una tarea y modificar uno de los 4 calendarios disponibles para personalizar.
- Seleccionar la opción CENTER y "pintar" el calendario en el horario establecido para que el botón llame a dicha Master Station.
PASO 5

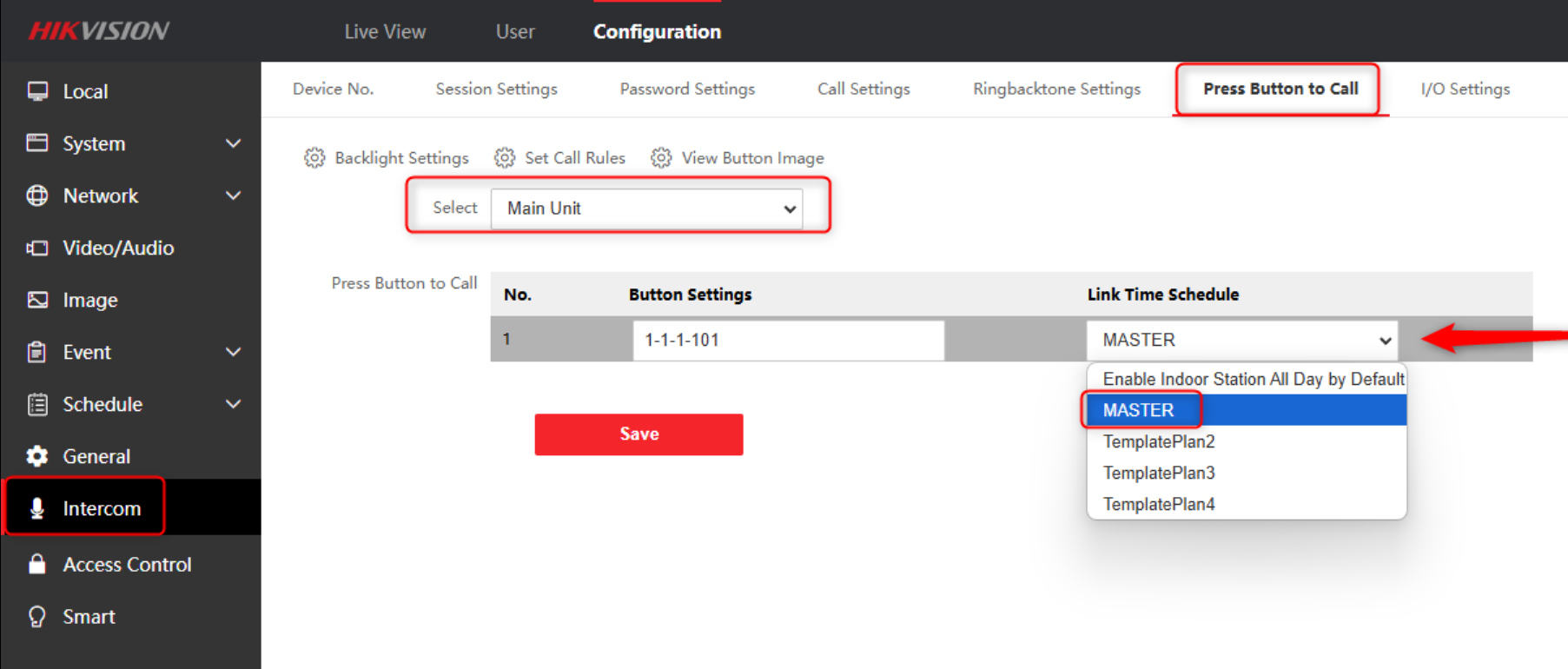

- En la opción PRESS BUTTON TO CALL seleccionamos "Main Unit" y luego en el despliegue de la tarea seleccionar la tarea creada anteriormente.
- Con esta opción configurada, siempre que el botón de llamada del KD8003 sea presionado, la llamada será enviada directamente a la Master Station.
SIGUIENTE CONFIGURACIÓN
El siguiente paso será configurar la placa que está en la puerta del Edificio 1. Accedemos a su IP con el navegador web.

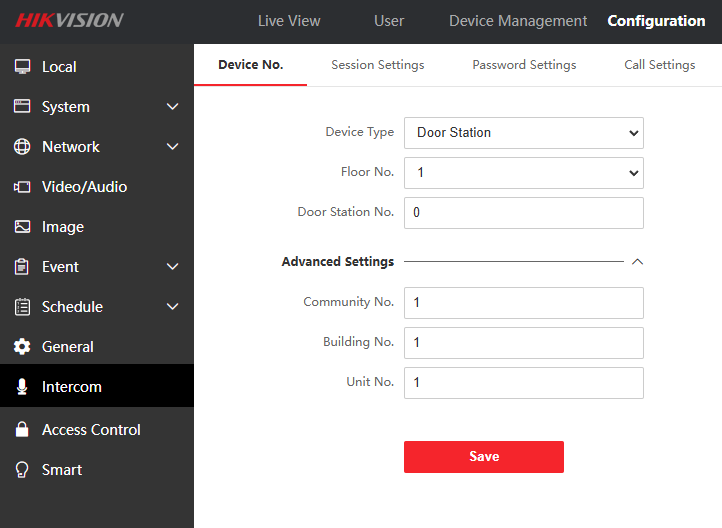

La configuración se podría dejar tal cual vemos en la siguiente imagen:
En Session Settings también habrá que introducir la contraseña de registro de la Master Station y la IP.
También podríamos repetir el paso del botón de llamada para que llame a la Master Station (PASO 4).
Este proceso tendremos que repetirlo para la placa que está en la puerta del Edificio 2.

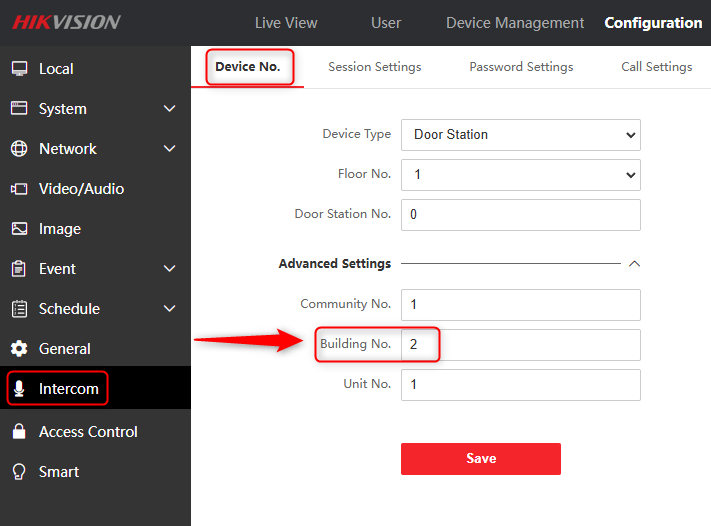

Debemos de cambiar solamente el número de Building, para que sea diferente de 1.

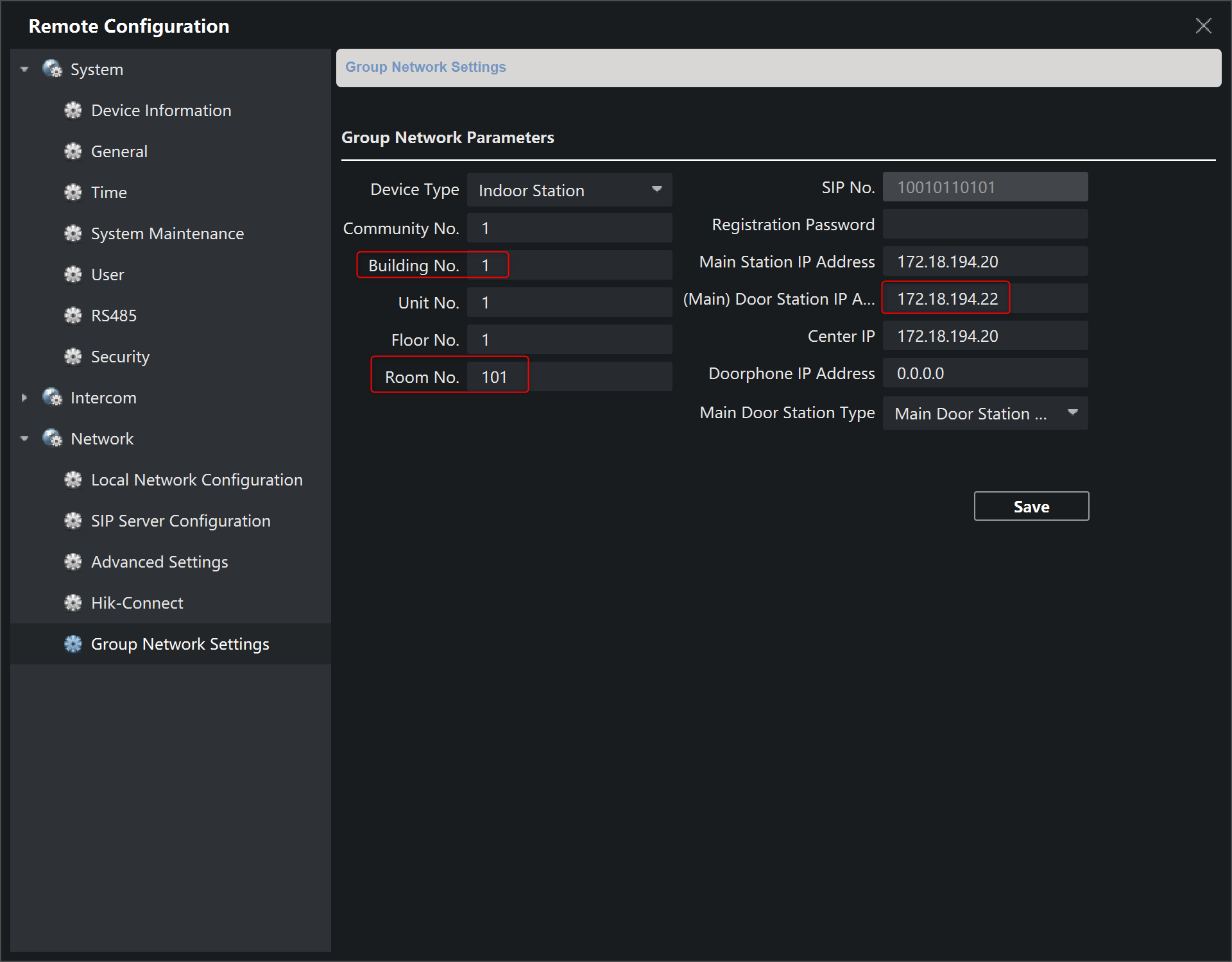

Los monitores deben de ser configurados uno a uno:
Main Station IP Address: IP de la Master Station
(Main) Door Station IP Address: IP de la placa que se encuentra en la entrada de cada Edificio.
Center IP: IP de la Master Station
Monitores Edificio 1:
Monitores Edificio 2:
Hay que comprobar que cada monitor del Edificio 2 lleva el número de Building correspondiente con la placa del Edificio 2. El número de Room también deberá ser configurado correctamente.
Hay que comprobar también los datos de la Master Station y la IP que corresponde a la placa del Edificio 2.
Se puede comprobar que en nuestro caso la IP es la 172.18.194.23

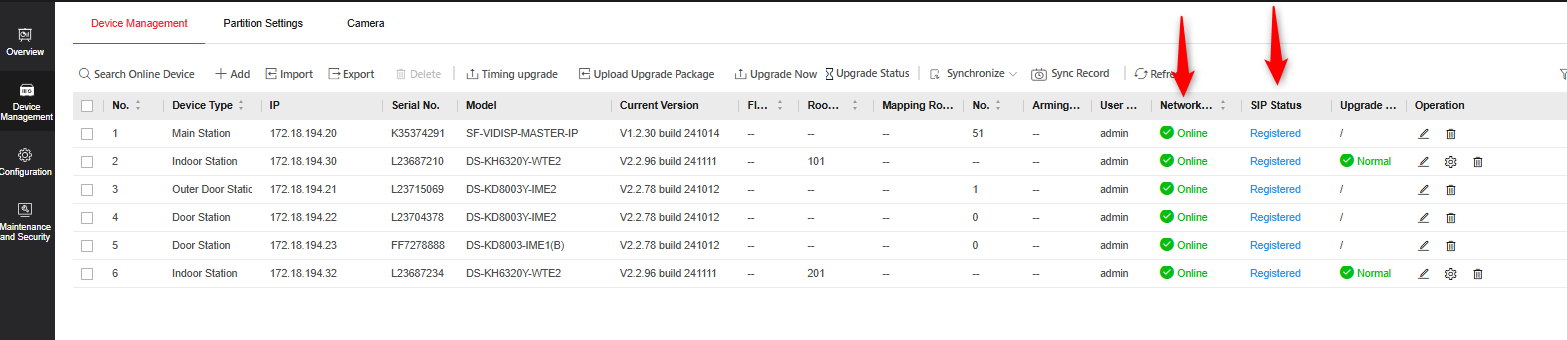

Una vez finalizado estos pasos, se recomienda comprobar todas las unidades en la MASTER STATION, para asegurarnos si están Online y conectadas correctamente
COMPROBACIÓN FINAL

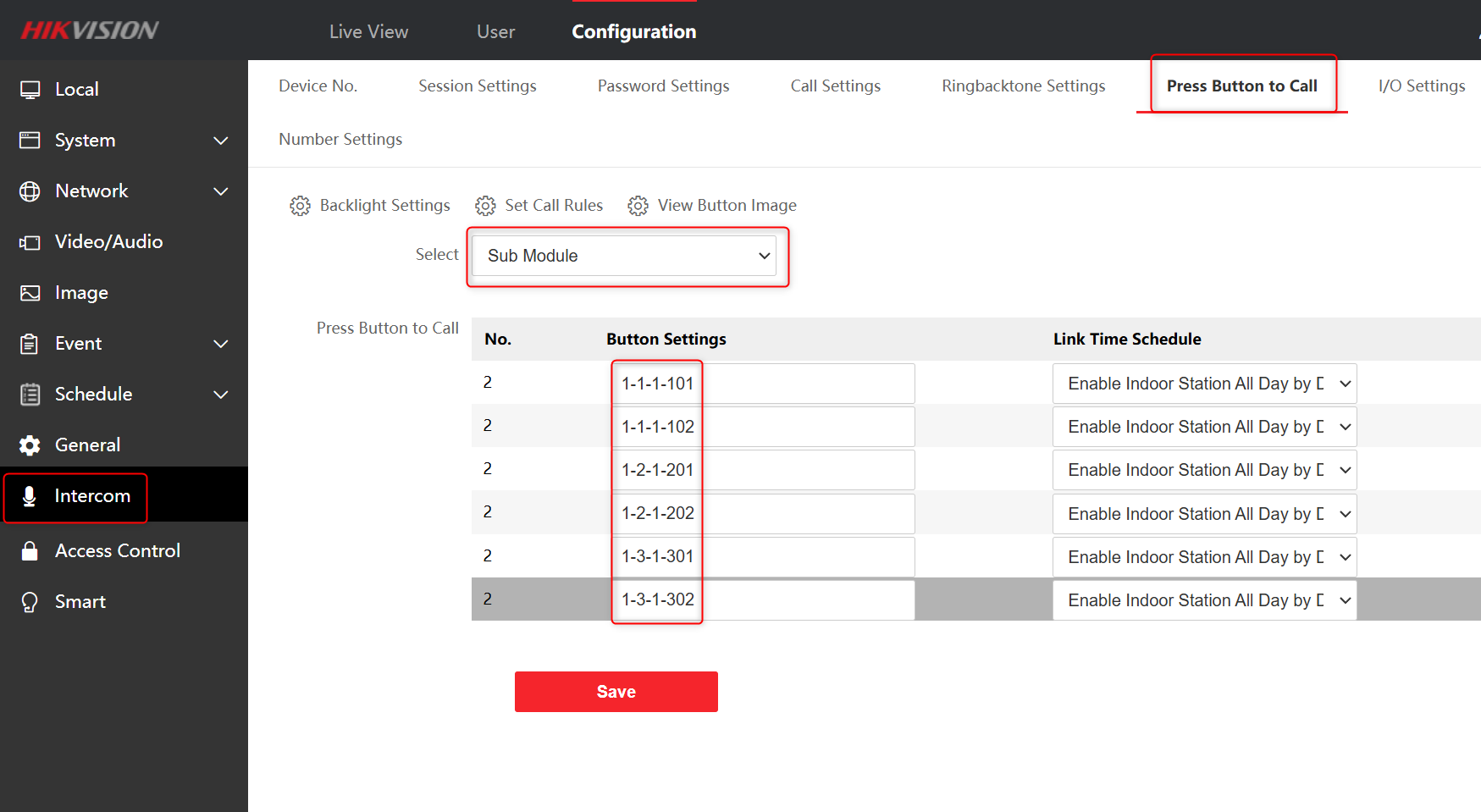

Como hemos configurado los monitores siguiendo un patrón donde cada monitor tiene el número de Estación basado en 3 Dígitos (101, 102, 103 ... 201, 202, 203... etc.) debemos de acceder a la placa del exterior del recinto para todos los equipos y el módulo de llamada debe ser configurado según la imagen inferior.
El número tiene que ser configurado según:
Community Nº: 1
Building Nº: 1, 2 ó 3
Unit Nº: 1
Room Nº: xxx
