El objetivo de este artículo es mostrar la configuración necesaria para establecer una red de switches en anillo que cuente con redundancia ante el posible fallo de un enlace o de un dispositivo. En este caso se utilizará el protocolo ERPS ampliamente descrito en otros artículos (Enlace).
Como switch principal o de cabecera se utilizará un switch enterprise de la marca Ruijie (RG-CS83-48GT4XS-P) y como switches de campo se utilizarán dispositivos SW0604HIPOE-MGF-120-DIN.
La topología es la siguiente.
Configuración Switch RG-CS83-48GT4XS-P:
- Accedemos a través del puerto consola y el software Putty y accedemos al modo privilegiado con el comando enable
Ruijie>enable
- Se accede al entorno de configuración
Ruijie>config
- Se accede al interfaz VLAN 1 para posteriormente dar IP al switch
Ruijie(config)#interface vLAN 1
Ruijie(config-if-VLAN 1)#ip address 172.18.204.171 255.255.240.0
exit
- Se crea una ruta por defecto a la IP del router y añadimos DNS al switch
Ruijie(config)#ip route 0.0.0.0 0.0.0.0 172.18.192.1
exit
Ruijie(config)#ip name-server 8.8.8.8
- Se configuran los puertos 0/49 y 0/50 como switchport trunk dado que por ellos deberá reenviarse la vlan 1 y la vlan 100 para el tráfico ERPS
Ruijie(config)#interface range TenGigabitEthernet 0/49-50
Ruijie(config-if-range)#switchport mode trunk
exit
- Se crea la VLAN para el tráfico de control del protocolo ERPS, en este caso será la VLAN 100
Ruijie(config)#erps raps-vlan 100
- Se configura el anillo, se utilizarán los puertos 0/49 y 0/50, el puerto 0/49 será el Owner Port que en condiciones normales cortará el anillo para que no exista un bucle en la red. En caso de fallo el enlace del Owner Port permitirá el paso de tráfico de usuario.
Ruijie(config-erps 100)#$ring-port west TenGigabitEthernet 0/49 east TenGigabitEthernet 0/50
Ruijie(config-erps 100)# rpl-port west rpl-owner
Ruijie(config-erps 100)# state enable
exit
Ruijie(config)#erps enable
- Se configuran los puertos puertos 0/49 y 0/50 sin autonegociación ya que los switches SW0604HIPOE-MGF-120-DIN tienen puerto a 1Gbps y el switch RG-CS83-48GT4XS-P tiene puertos SFP a 10Gbps (esto no habrá que hacerlo en otros modelos)
Ruijie(config)#interface range TenGigabitEthernet 0/49-50
Ruijie(config-if-range)#speed 1000

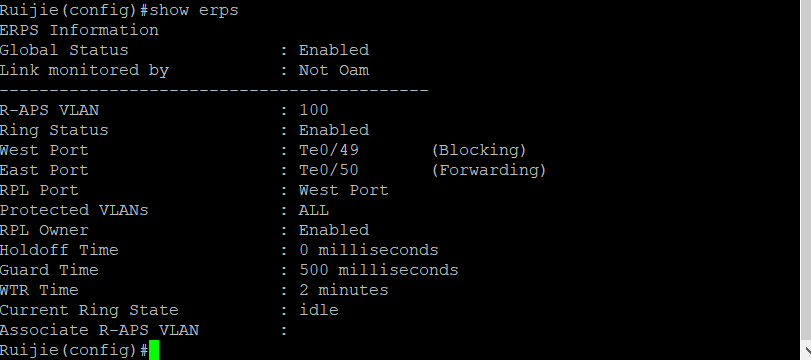

- Se comprueba toda la configuración
Ruijie#show erps
Configuración Switch SW0604HIPOE-MGF-120-DIN:
- Se crea la VLAN para el tráfico de control del protocolo ERPS, en este caso será la VLAN 100

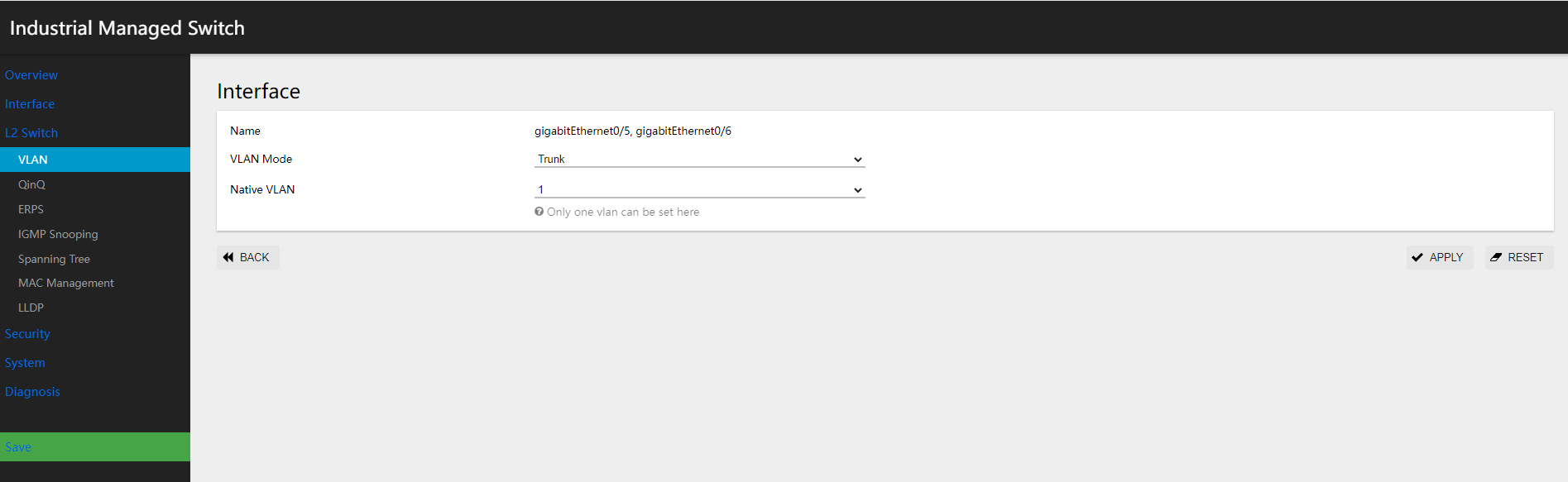

- Se configuran los puertos 5 y 6 como trunk dado que por ellos deberá reenviarse la vlan 1 y la vlan 100 para el tráfico ERPS
- Se configuran ERPS en los puertos 5 y 6 ( importante en Raps Vlan poner la vlan de ERPS en este caso la 100)
- Se recomienda hacer la configuración en el orden siguiente: switch cabecera y después cada uno de los switches de campo consecutivos al cabecera ( ya que si se configura un switch intermedio antes se perdería la conexión a el )

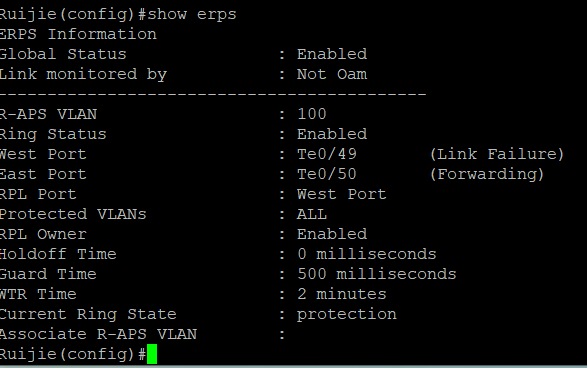

- Ahora se deberá cerrar el anillo y esperar 2 minutos para que quede estable y el anillo pase al estado Idle. Una vez esperado este tiempo debería ya quedar correctamente configurado y puede probarse la redundancia.
