Configuración de video wall Hisense con programa LCD WALL
NOTA: esta configuración sólo es necesaria si se quiere usar todo el videowall como un único monitor (es decir, para mostrar una única imagen). Si se va a conectar un grabador o cualquier otro dispositivo que ya sea capaz de enviar a cada monitor la imagen que le corresponde, no es necesario seguir los pasos indicados en este artículo.
Requisitos previos. Antes de configurar el videowall desde el software se debe asegurar que los monitores están conectados entre sí del siguiente modo:
-
Control (puerto RS-232, conector RJ45). El primer monitor del videowall recibirá el ordenador desde el que configuraremos en su entrada (RS-232 IN) y se conectará su salida (RS-232 OUT) a la entrada del siguiente monitor hasta completar la unión de todos los monitores. No hay límite de monitores recomendados para este tipo de señal, ni importa el orden de cosido, con lo que puede hacerse como resulte más conveniente a la instalación. El último monitor tendrá sólo ocupado su puerto RS-232 IN, dejando libre el RS-232 OUT.
El cable RJ45 para este tipo de conexión está incluido con el monitor.
Para conectar el ordenador al primer monitor se incluye un adaptador de puerto serie (DB9) a RJ45. Sin embargo, la mayoría de ordenadores actuales no incluyen conector de puerto serie. Si este es el caso, se necesita un adaptador de USB a RS-232 (no incluido). Artículo recomendado: USB-COM-RS232. Adaptador USB-A macho a RS-232 con conector DB9 macho.
Cuando se complete la configuración del videowall, sustituiremos el cableado hasta el PC por una sonda IR conectado a la entrada RS-232 IN del primer monitor, de modo que podamos controlar todo el videowall con un solo mando a distancia.
-
Video. Existen 2 alternativas:
-
Usando los puertos de entrada y salida DisplayPort de los monitores. Conectaremos la fuente de video a la entrada que se desee del primer monitor (soporta entradas DisplayPort, HDMI, DVI y VGA). Conectaremos la salida DisplayPort de ese primer monitor a la entrada DisplayPort del siguiente monitor, cosiendo la señal de video mediante cable DisplayPort hasta llegar al último monitor. En este caso tampoco importa el orden de cosido, puede hacerse como más convenga a la instalación. El máximo de monitores recomendados en esta opción es de 9 (videowall 3x3).
El cable DisplayPort para este tipo de conexión y el cable de entrada de video no están incluidos con el monitor. Artículo recomendado: DP1.2-2. Cable DisplayPort 1.2 de 2 metros, macho-macho.
-
Usando un distribuidor de señal de video externo. En este caso, conectamos la entrada de video a la entrada del distribuidor y cada salida a un monitor usando el tipo de cable que sea necesario. Los cables de video para esta conexión no están incluidos. Se debe adquirir el tipo de cable adecuado para el distribuidor de señal, y será este distribuidor el que limite el nº de monitores del videowall.
-
Usando los puertos de entrada y salida DisplayPort de los monitores. Conectaremos la fuente de video a la entrada que se desee del primer monitor (soporta entradas DisplayPort, HDMI, DVI y VGA). Conectaremos la salida DisplayPort de ese primer monitor a la entrada DisplayPort del siguiente monitor, cosiendo la señal de video mediante cable DisplayPort hasta llegar al último monitor. En este caso tampoco importa el orden de cosido, puede hacerse como más convenga a la instalación. El máximo de monitores recomendados en esta opción es de 9 (videowall 3x3).
Descarga de software de configuración LCD Wall: acceder a la pestaña Descargas del monitor en la web de Visiotech. En el apartado Software, descargar la herramienta llamada "Software videowall Hisense" (archivo comprimido .ZIP).

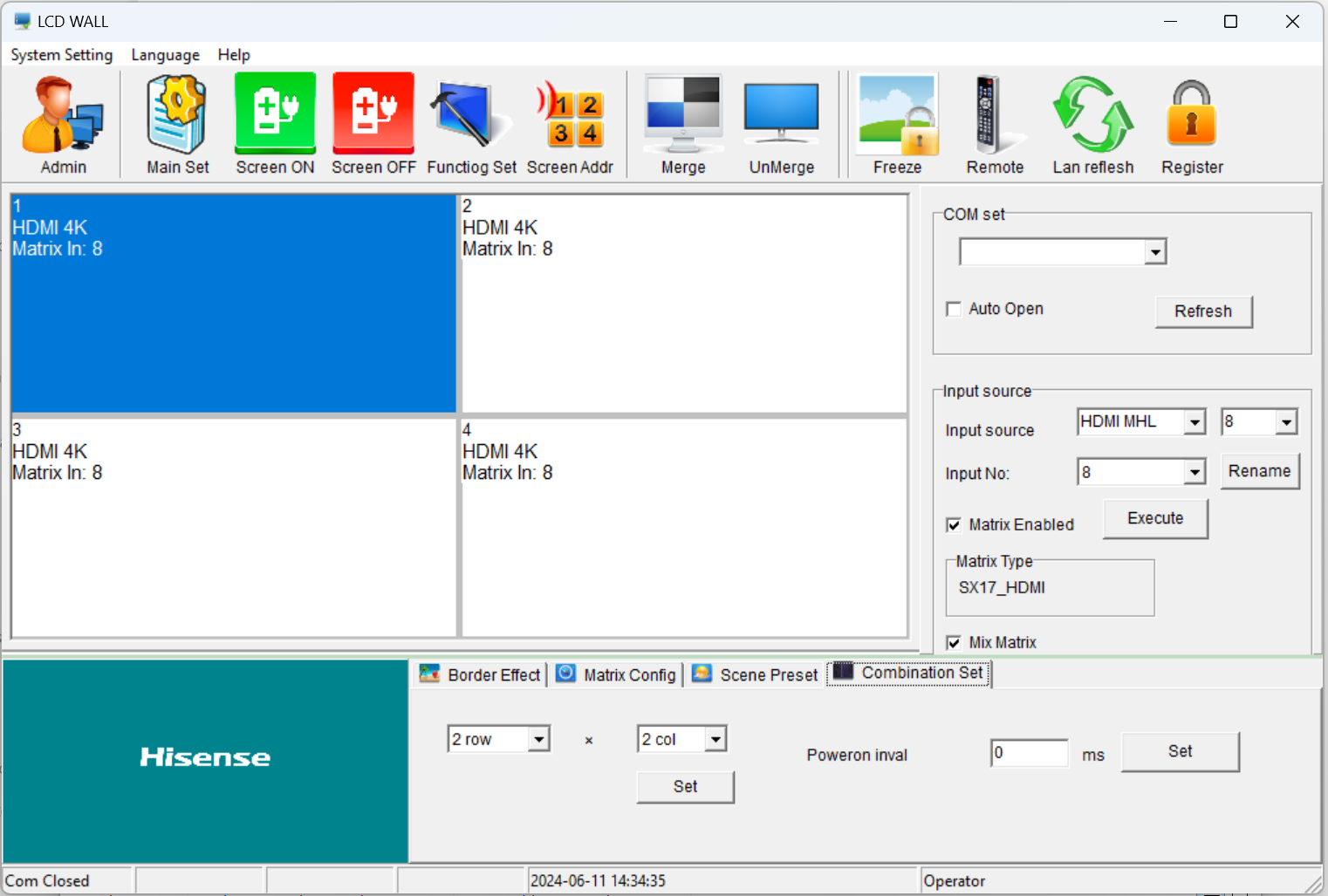

Ejecutar el software de configuración LCD Wall: descomprimir el archivo .ZIP en cualquier ubicación conocida del PC conectado al videowall. No es necesaria instalación. Buscar y ejecutar el archivo Large screen splicing display system.exe. Se mostrará la ventana principal del software:
Configuración inicial del software y conexión a PC
Para un mejor funcionamiento del software, haremos login con las credenciales de administrador por defecto, pulsando el botón "Admin" en la parte superior izquierda e introduciendo la contraseña 111111 . En la parte inferior de la ventana, veremos que el texto cambia de "Operator" a "Administrator"

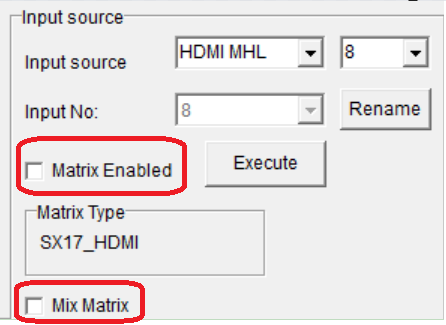

Por defecto, el software viene configurado para usar una matriz externa controlable por este mismo software, lo que nunca será el caso. Por tanto, deshabilitaremos las casillas "Matrix enabled" y "Mix Matrix" en el apartado "Input Source".

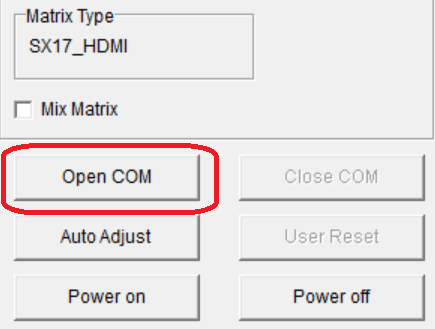

Hecho esto, si tenemos correctamente conectado el puerto COM al videowall para controlarlo, en el desplegable "COM set" tendremos seleccionado el puerto COM (seleccionar el adecuado si hay varios). La ventana del software no se redimensiona correctamente, con lo que en este punto recomendamos maximizar el software a ventana completa, lo que hará que sean visibles más botones, entre ellos "Open COM", bajo el apartado "Input Source" comentado arriba.
También se puede marcar la opción "Auto Open" y pulsar en Refresh para intentar la conexión automática en el puerto COM seleccionado.
Cuando la conexión a través del puerto COM sea correcta, se nos indicará "COM Opened" en la parte inferior izquierda de la ventana.
Configuración del videowall

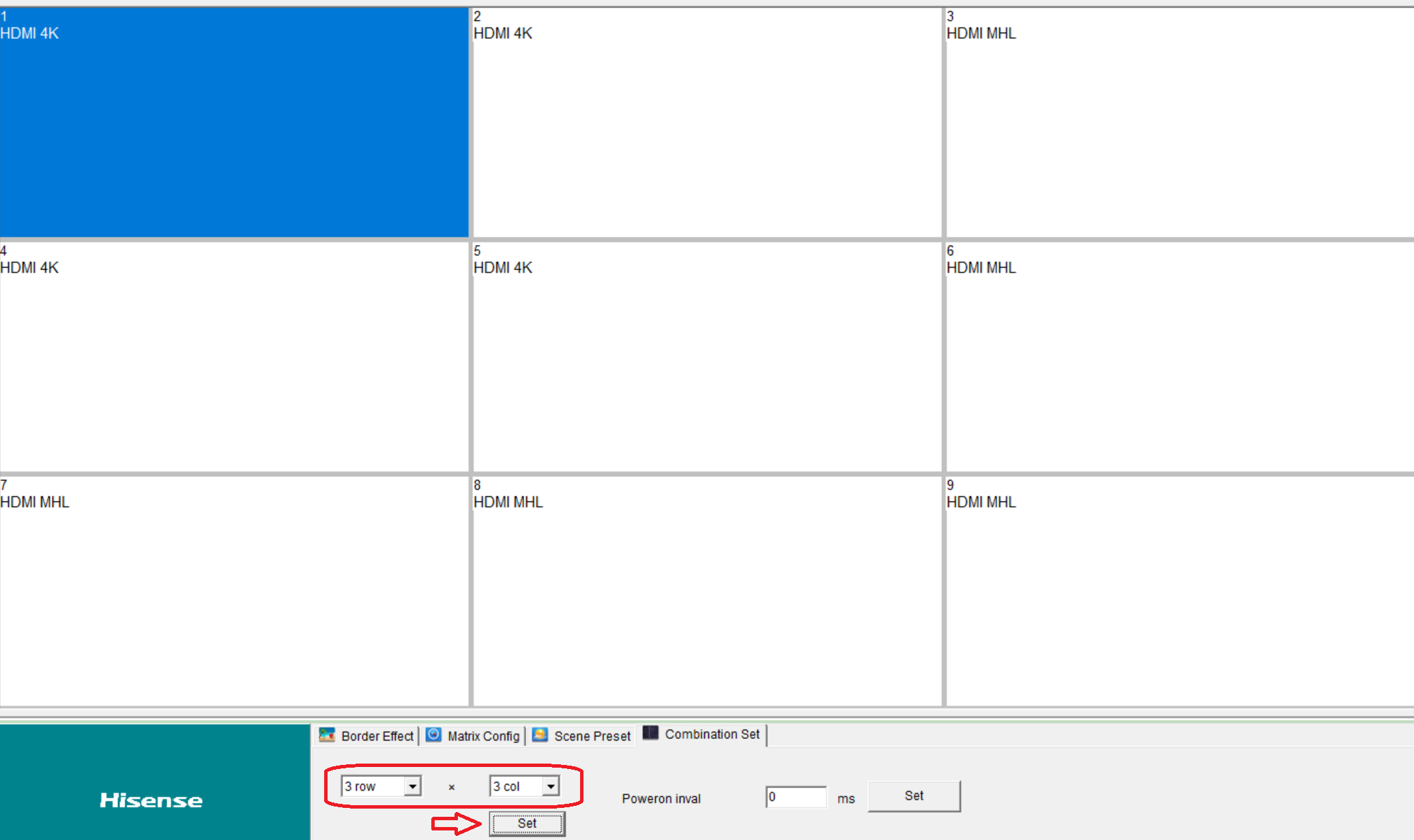

En primer lugar, debemos configurar en el software el tamaño del videowall. En la parte inferior, en el menú "Combination Set", indicamos el tamaño en alto, o filas (row) por ancho, o columnas (col) y pulsamos en "Set". En el siguiente ejemplo, vemos in videowall de 3x3.

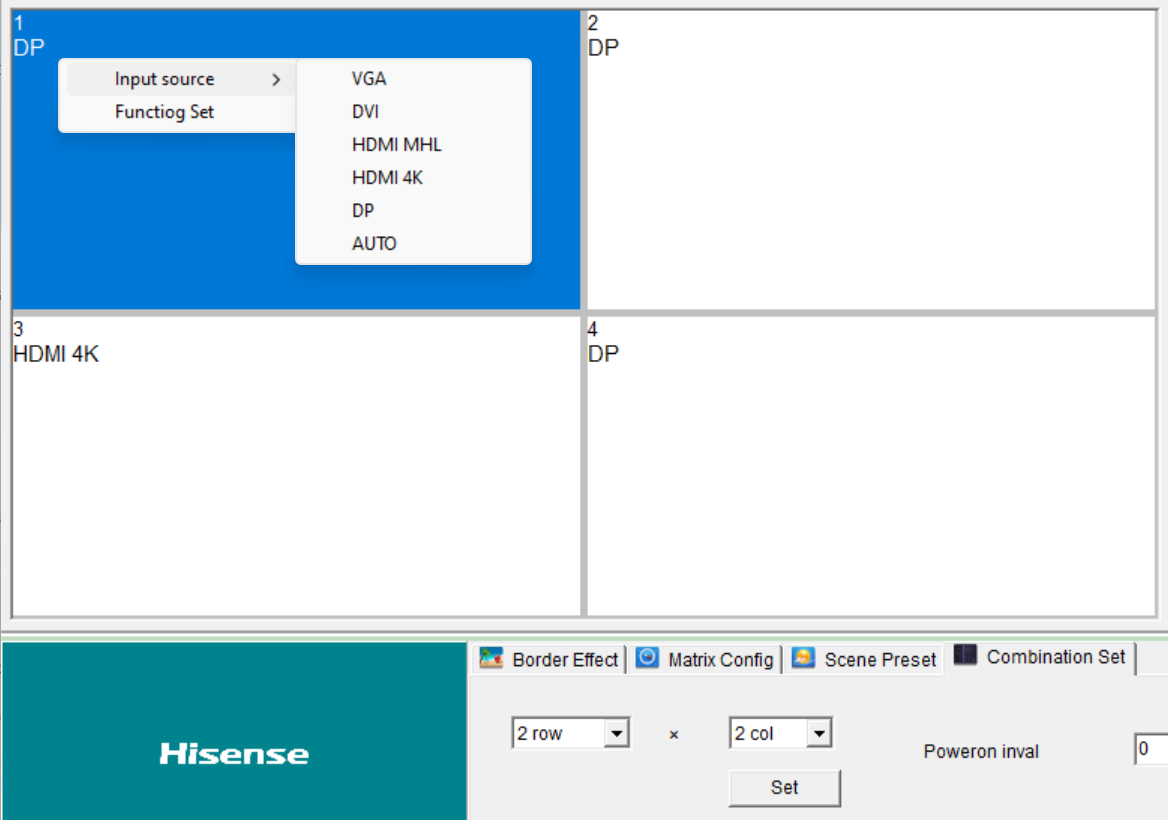

A continuación elegimos la señal de video de entrada en cada uno de los monitores. Esto depende del tipo de cosido de video que se haya elegido (ver Requisitos previos). Para ello, hacemos click derecho en cada monitor y seleccionamos la señal de entrada (Input Source). En el siguiente ejemplo, tenemos un videowall de 2x2 en el que la fuente de video está conectada por HDMI al monitor de abajo a la izquierda y se cose la señal por DisplayPort en el resto de monitores. Se muestra el menú de Input Source desplegado en el monitor de arriba a la izquierda.
Hecho esto, vamos a asignar a cada monitor del videowall su identificador correspondiente. Este identificador es el número mostrado encima de la señal de entrada en cada monitor. Siempre se numeran de izquierda a derecha y de arriba a abajo. Para asignar el ID correcto a cada monitor, en primer lugar pulsamos el botón Screeen Addr en la barra superior.

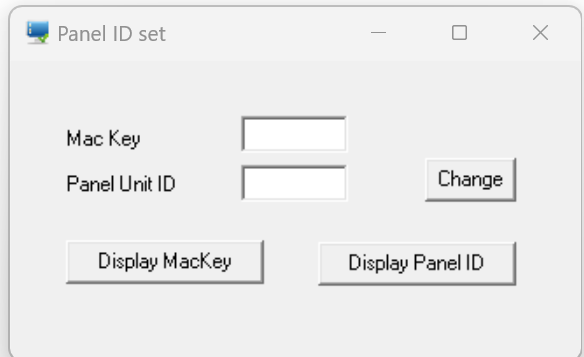

En el siguiente menú, vamos a asignar a cada monitor el ID que le corresponde. Para ello, pulsamos "Display MacKey" y nos fijamos únicamente en el monitor que nos interesa configurar (por ejemplo, el monitor de arriba a la izquierda). Este MacKey va cambiando con cada pulsación y sólo sirve para asignar un ID al monitor, por eso debemos irnos fijando en cada monitor. Anotamos el MacKey en el campo "Mac Key", indicamos el ID numérico en "Panel Unit ID" y pulsamos en "Change".

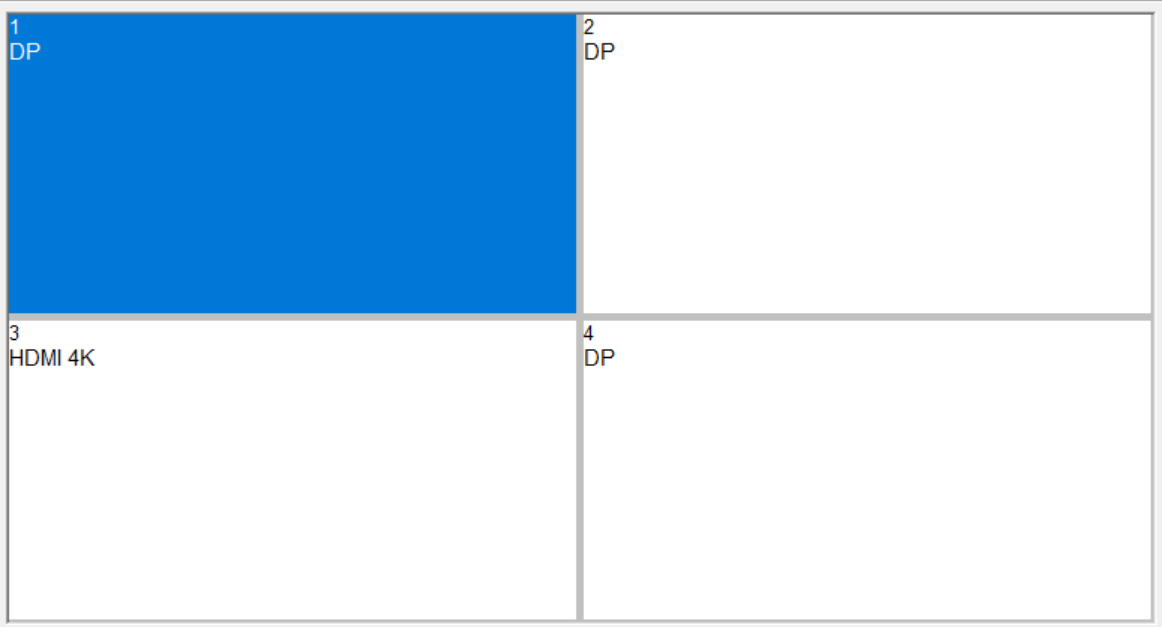

Continuamos realizando esta operación para cada uno de los monitores del videowall. Cuando tengamos asignados todos los IDs, pulsamos en "Display Panel ID" y verificamos que en cada monitor se muestra el ID numérico que tenemos en el software. En el siguiente ejemplo, el monitor de arriba a la izquierda debe mostrar el 1, el de arriba a la derecha el 2, el de abajo a la izquierda el 3 y el de abajo a la derecha el 4:
Es habitual que alguno de los monitores no reciba el ID correcto durante la primera configuración. En este caso, repetimos el paso de Display MacKey - apuntar en el cambo Mac Key - indicar el ID en el campo Panel Unit ID - pulsar Change y finalmente Display Panel ID para verificar que el ID está cambiado correctamente.
Cuando tengamos cada monitor con su ID correspondiente asignado, seleccionamos todos los monitores y pulsamos en el botón "Merge" para crear el videowall con la porción de imagen que corresponde a cada monitor.
El videowall debe quedar configurado correctamente y mostrando una única imagen en todos los monitores, comportándose el conjunto como una sola pantalla.
Para finalizar y si se desea, podemos desconectar el PC y cambiar el cable que conecta al adaptador COM (y al adaptador USB-RS232 si se usó) por la sonda IR con conector RJ45 incluida con el monitor para poder apagar y enceder el videowall con un solo mando a distancia. Tras hacer esto es importante no modificar ningún parámetro, especialmente la fuente de entrada (Source), con el mando a distancia, ya que se cambiará en todos los monitores a la vez. Si se quiere cambiar la configuración de un solo monitor puede hacerse con el software, conectando nuevamente un PC, o bien conectando la sonda IR al monitor que se desee y asegurándonos de que la salida RS-232 de ese monitor no está conectada para que no se envíe el comando al resto de monitores conectados.
