El objetivo de este artículo es mostrar la configuración necesaria para establecer una red de switches en anillo que cuente con redundancia ante el posible fallo de un enlace o de un dispositivo. En este caso se utilizará el protocolo ERPS ampliamente descrito en otros artículos (Enlace).
Como switch principal o de cabecera se utilizará un switch enterprise de la marca Ruijie (RG-S2915-L) y como switches de campo se utilizarán dispositivos SMB de la marca Reyee (RG-NIS3100). Además se contará con un router que proporcionará salida a internet y ejercerá otras funciones como por ejemplo servidor DHCP. La topología es la siguiente.
Configuración Switch RG-S2915-L:
- Accedemos a través del puerto consola y el software Putty y accdemos al modo privilegiado con el comando enable
Ruijie>enable
- Se accede al entorno de configuración
Ruijie>config
- Se accede al interfaz VLAN 1 para posteriormente dar IP al switch
Ruijie(config)#interface vLAN 1
Ruijie(config-if-VLAN 1)#ip address 192.168.9.2 255.255.255.0
exit
- Se crea una ruta por defecto a la IP del router y añadimos DNS al switch
Ruijie(config)#ip route 0.0.0.0 0.0.0.0 192.168.9.1
exit
Ruijie(config)#ip name-server 8.8.8.8
- Se configuran los puertos 0/25 y 0/26 como switchport dado que por ellos deberá reenviarse la vlan 1 y la vlan 10 para el tráfico ERPS
Ruijie(config)#interface range MTGigabitEthernet 0/25-26
Ruijie(config-if-range)#switchport mode trunk
exit
- Se crea la VLAN para el tráfico de control del protocolo ERPS, en este caso será la VLAN 10
Ruijie(config)#erps raps-vlan 10
- Se configura el anillo, se utilizarán los puertos 0/25 y 0/26, el puerto 0/25 será el Owner Port que en condiciones normales cortará el anillo para que no exista un bucle en la red. En caso de fallo el enlace del Owner Port permitirá el paso de tráfico de usuario.
Ruijie(config-erps 10)#$ring-port west MTGigabitEthernet 0/25 east MTGigabitEthernet 0/26
Ruijie(config-erps 10)# rpl-port west rpl-owner
Ruijie(config-erps 10)# state enable
exit
Ruijie(config)#erps enable
- Se configura el puerto 0/25 sin autonegociación ya que los switches NIS3100 tienen puerto a 1Gbps y el switch RG-S2915-L tiene puertos SFP a 2,5Gbps (esto no habrá que hacerlo en otros modelos)
Ruijie(config)#interface range MTGigabitEthernet 0/25-26
Ruijie(config-if-range)#speed 1000
- Se comprueba toda la configuración

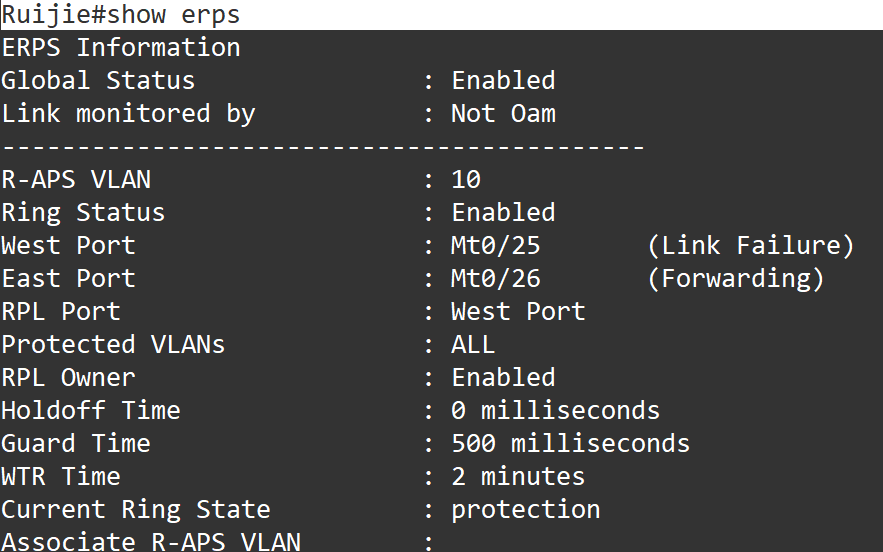

Ruijie#show erps
Configuración Switches NIS3100:

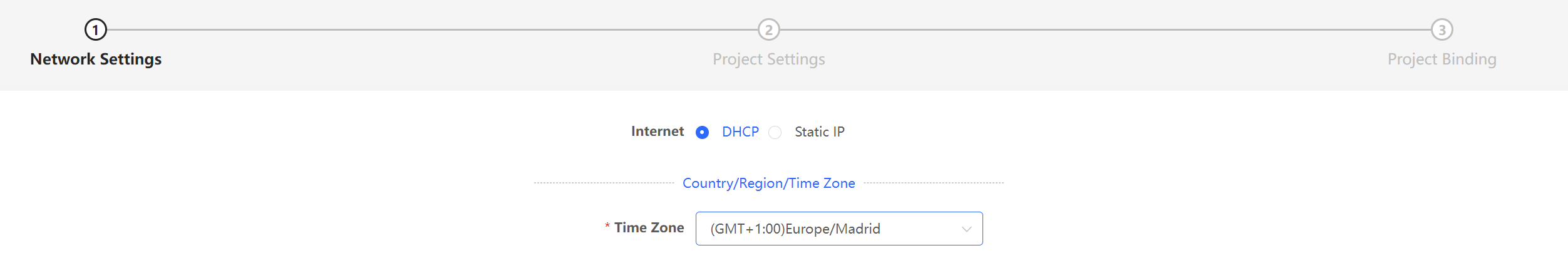

Se agregan todos los dispositivos NIS3100 junto con el router a una misma red SON:
- Ahora se deberá configurar el anillo en los equipos Reyee y para ello se debe acceder a este apartado:
- Se crea un anillo con los siguientes parámetros, especial atención a COntrol VLAN, WTR Timer (introducir el mismo que se tenga configurado en el RG-S2915-L y MEL Level:
- Ahora se seleccionan los switches y los puertos utilizados para el anillo, en este caso serán todos de tipo Normal porque el switch cabecera ya tiene un puerto de tipo Owner
- Se comprueba y valida la configuración
- Ahora se deberá cerrar el anillo y esperar 2 minutos para que quede estable y el anillo pase al estado Idle. Una vez esperado este tiempo debería ya quedar correctamente configurado y puede probarse la redundancia.
