Instalación cámara LPR

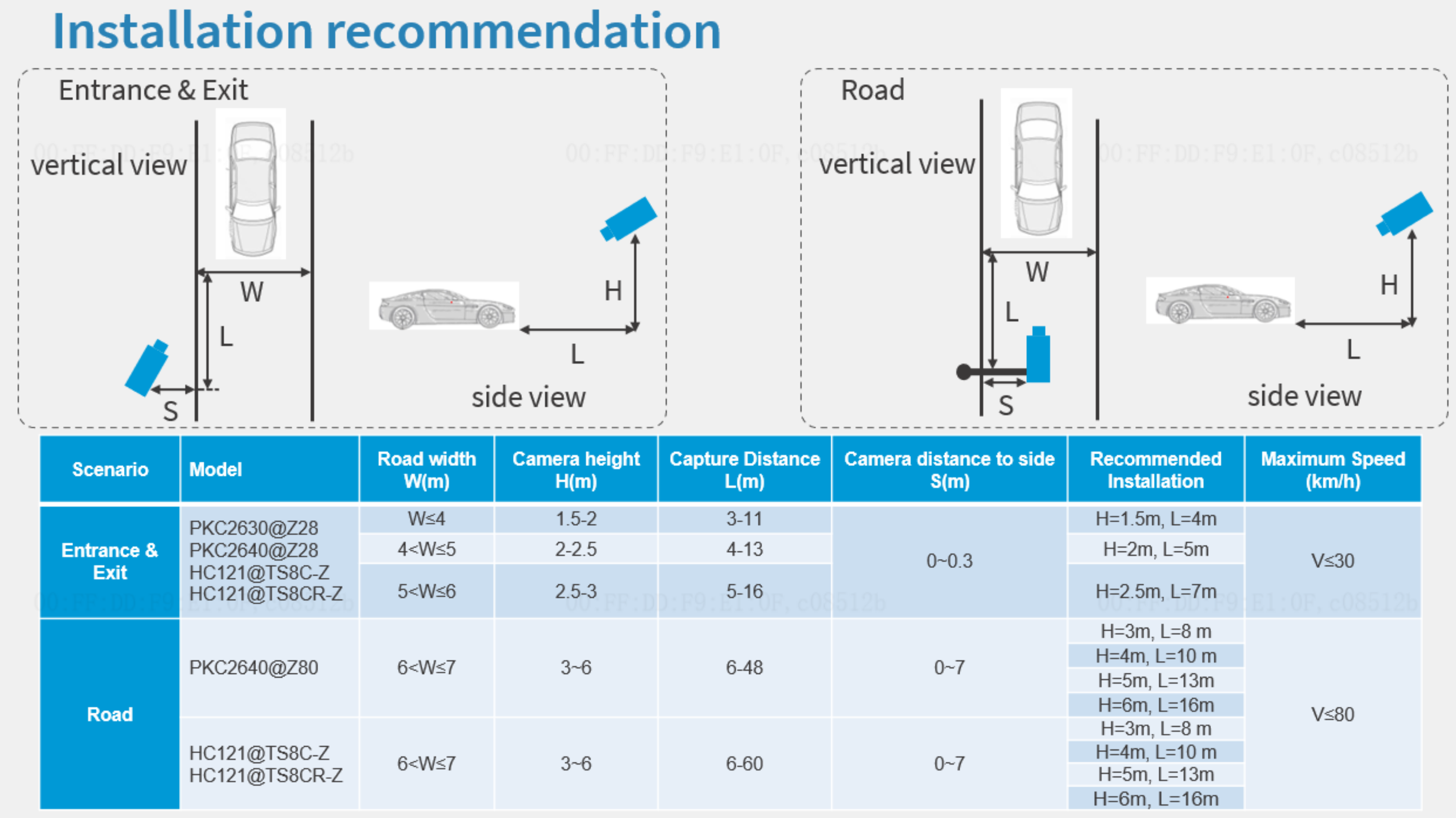

En el siguiente manual y esquema se puede ver la recomendación del fabricante para una correcta instalación de las cámaras LPR
Configuración cámara LPR de Uniview

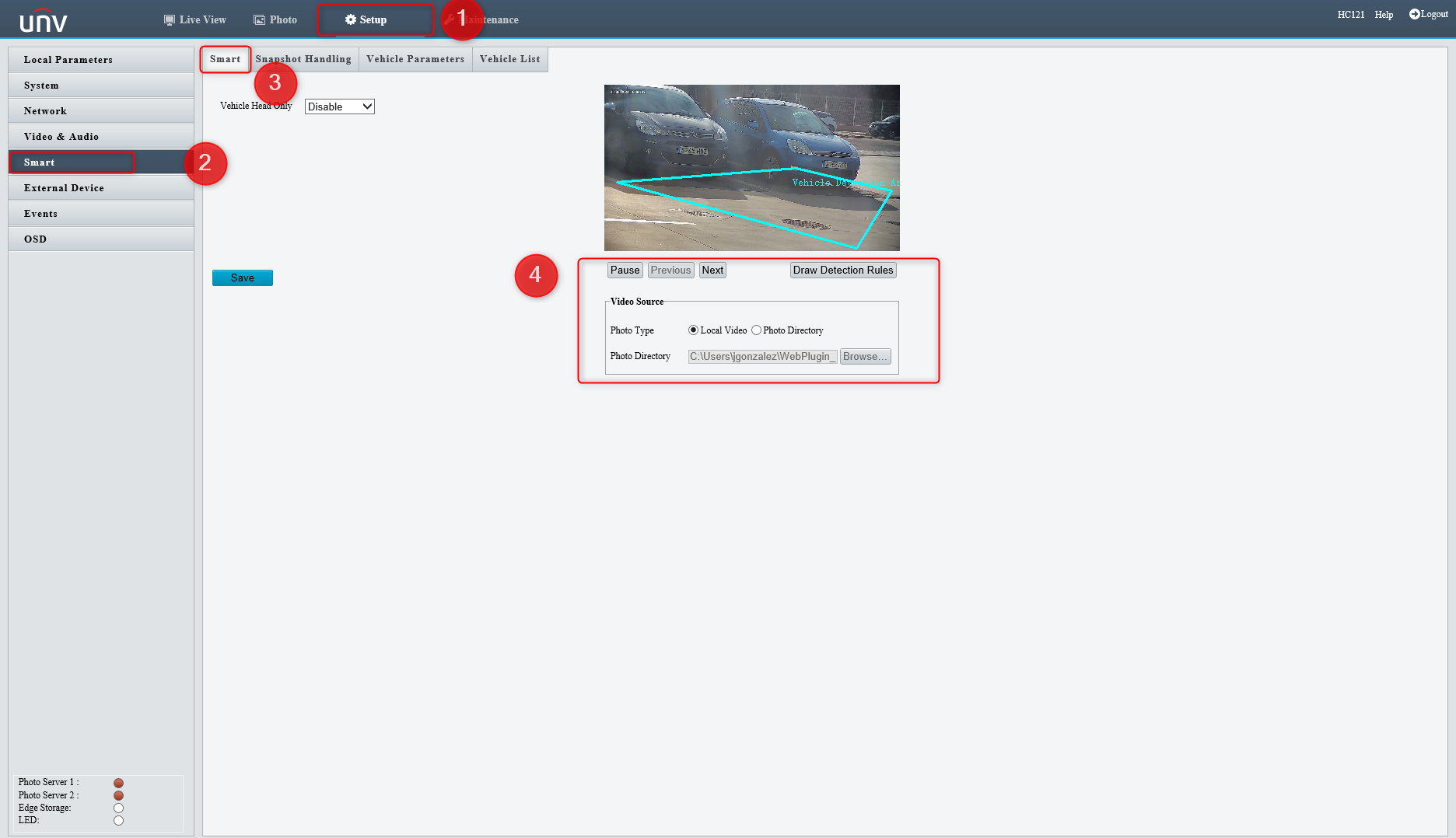

Para la configuración de la regla de detección se ajustará seleccionando el draw detection rule que será el lugar donde se quiere detectar.

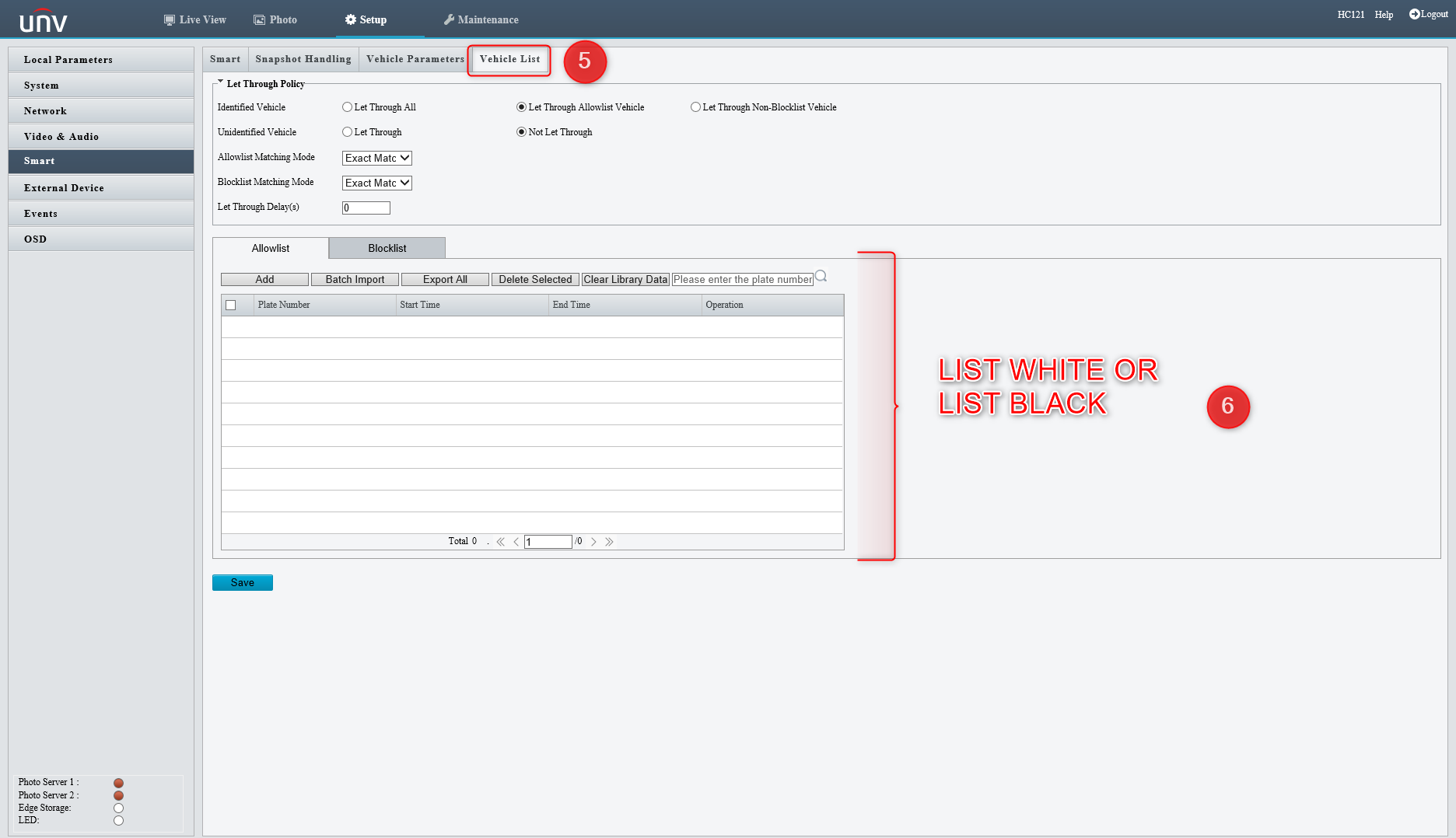

Este apartado es para poder meter las matrículas que estarán autorizadas a pasar en lista blanca, o con carácter de aviso por cualquier motivo en lista negra.
- Identified Vehicle - Vehículos identificados por estar en Allowlist o en Blocklist. Se puede establecer 3 modos:
- Let Through All - Todos los vehículos pueden pasar
- Let Through Allowlist Vehicle - Solo los vehículos de la lista blanca Allowlist pueden pasar
- Let Through Non-Blocklist Vehicle - Solo los vehículos de la lista negra Blocklist pueden pasar
- Unidentified Vehicle - Vehículos no identificados ni en Allowlist ni en Blocklist.
- Let Through - Los vehículo que no se encuentren en ninguna lista pueden pasar
- Not Let Through - No puede pasar ningún vehículo que no se encuentre en algo lista

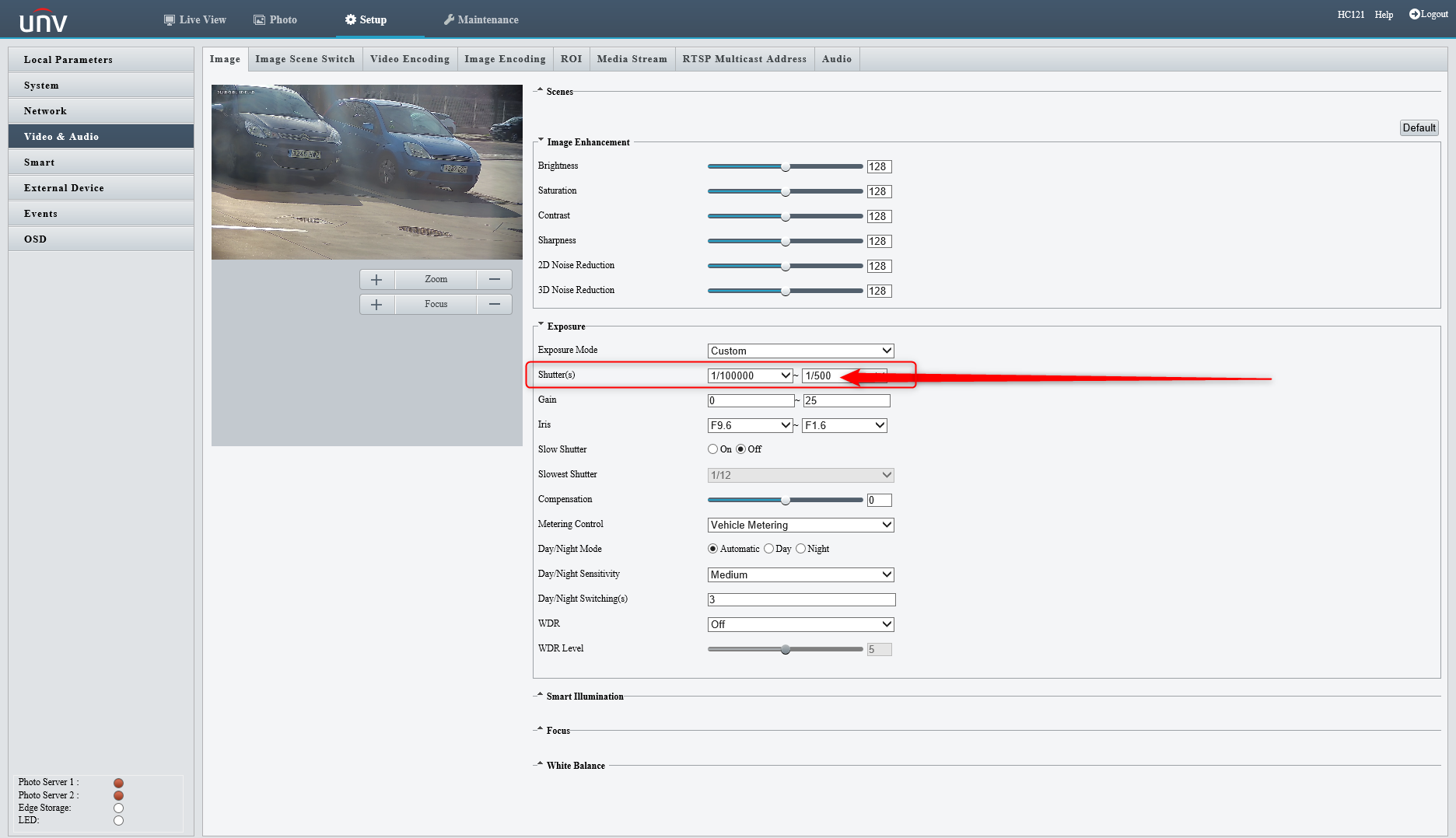

En este apartado se ajustan las exposiciones de luz para hacer un ajuste idóneo para la lectura de matrículas por la noche, según la escena que tengamos se podrá poner un valor entre 1/500 a 1/1000 como valor standar, no obstante ese valor lo determinara el propio escenario que se tenga en la instalación, se tendrá que ajustar bien por la noche.

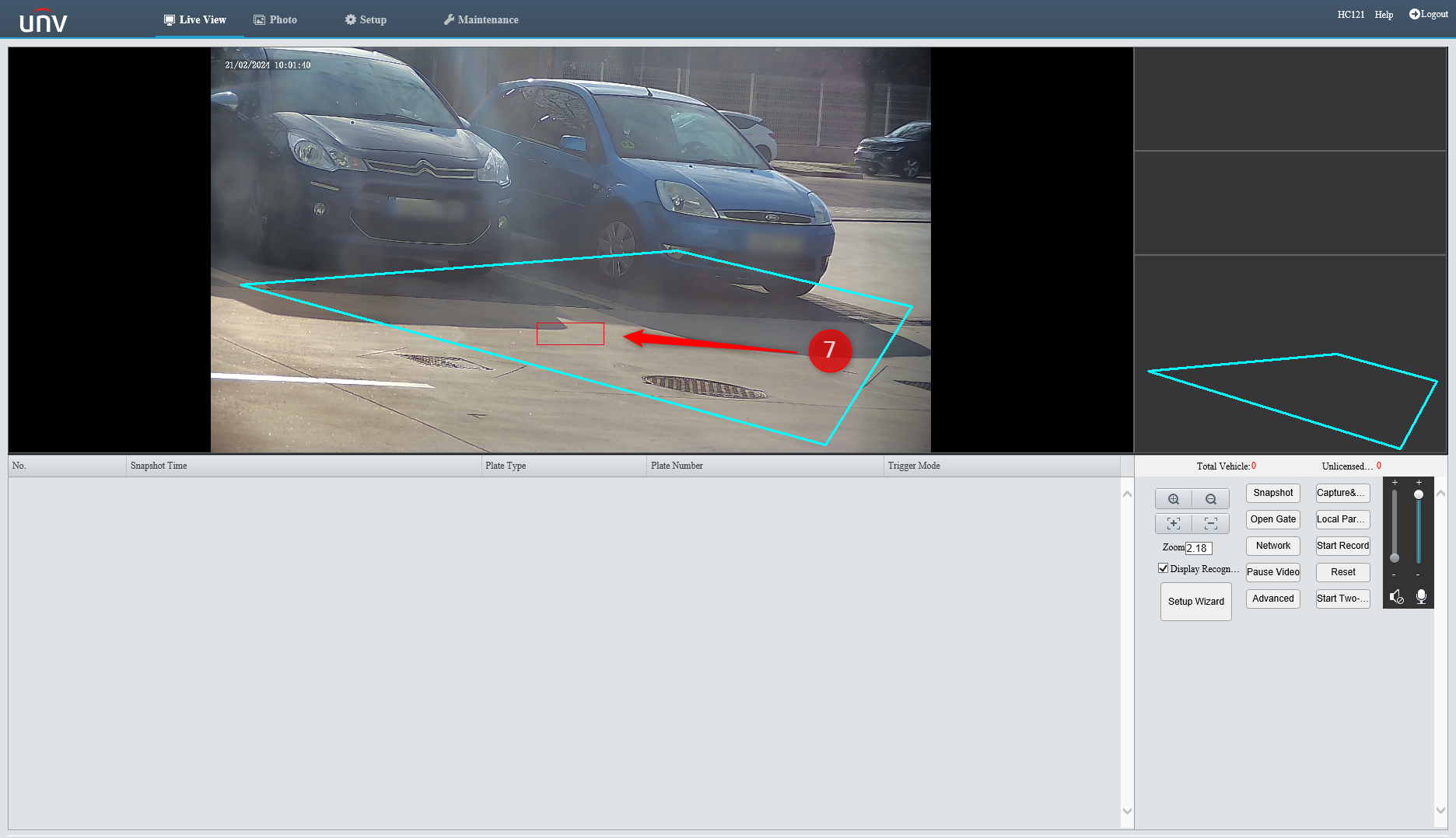

Para configurar el ajuste de la detección, se realizará en el apartado de Live View, donde se encuentra un recuadro rojo que determinará el tamaño de la matrícula, y que siempre se encontrará posicionado en el centro de la imagen.
Para ajustar el recuadro rojo, hay que colocar el coche dentro de la zona de detección azul, de tal forma que se colocará este recuadro en la matrícula. En caso el recuadro sea mayor o menos al tamaño de la matrícula, se tendrá que usar el zoom+ o zoom- para adecuarlo a la matrícula, por tanto, la visión de la cámara debe ir en función del tamaño de la matrícula

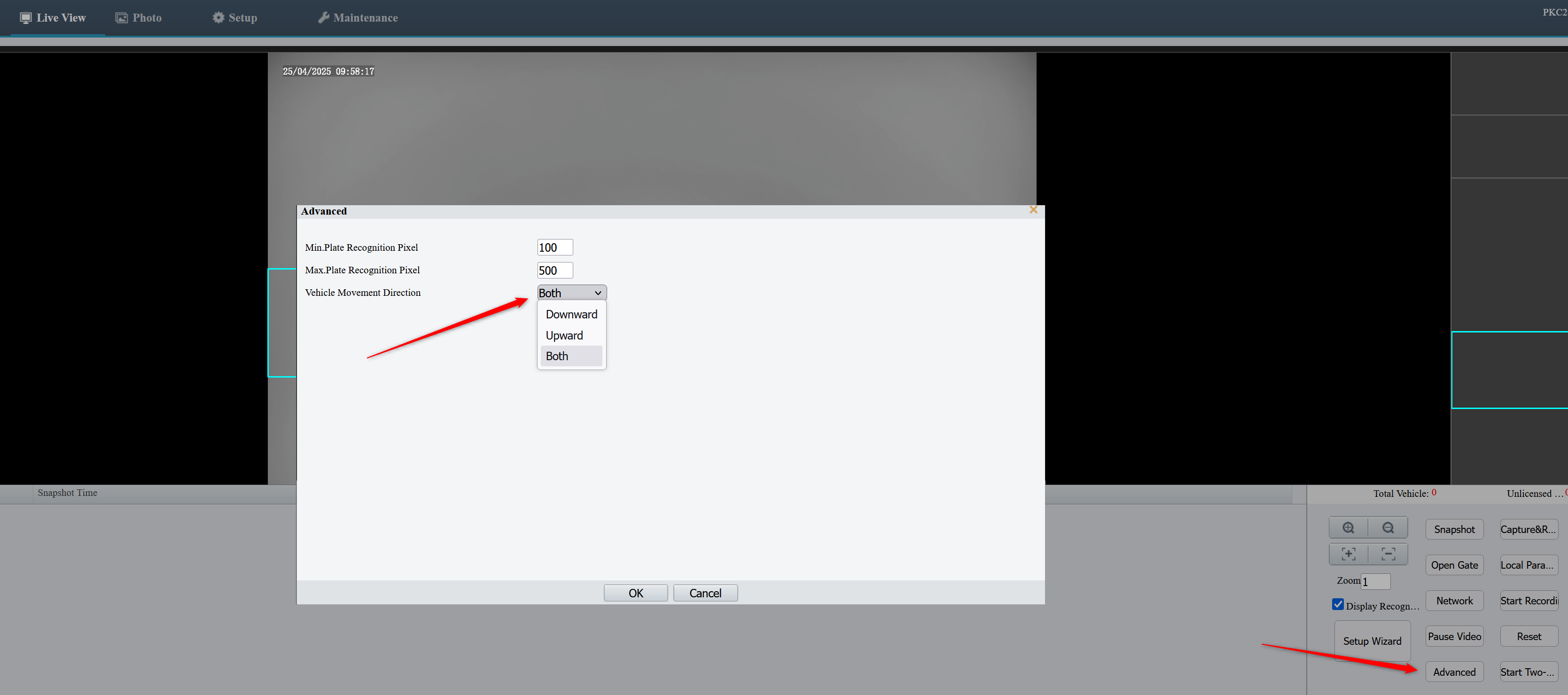

Para configurar la dirección de la marcha del vehículo, para los modelos que lo integran Gama PKC, marcha adelante o atrás (por defecto en los dos), se configura en el apartado de Live View-Advanced
Metadatos de las cámaras LPR

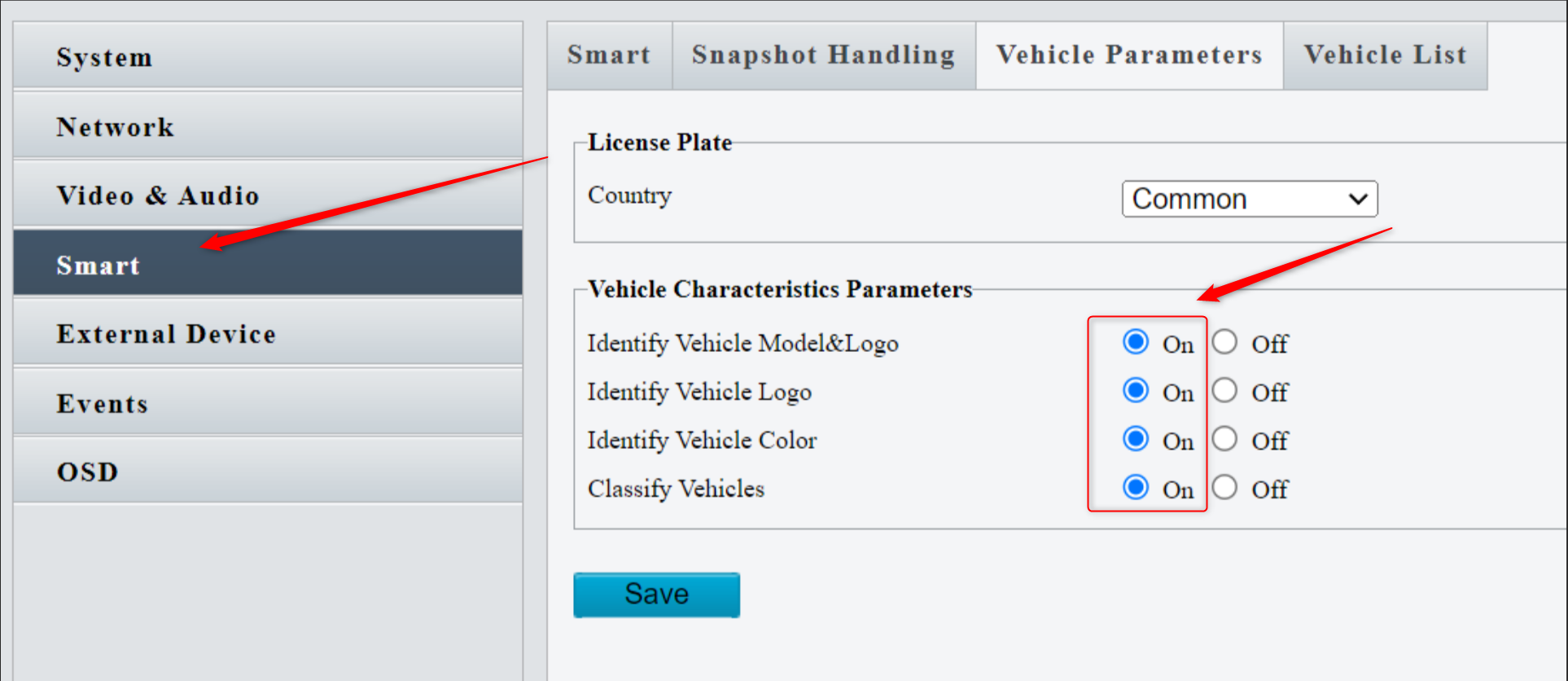

Las cámaras LPR de Uniview permiten la recuperación de metadatos de los coches que reconoce, para ello hay que habilitar en la cámara las siguientes opciones:
Si la cámara tiene tarjeta SD, las lecturas de las matrículas se pueden ver y descargar desde el apartado de Photo:
Estos ficheros son capturas de imagen de las detecciones y es lo que se descargará
AÑADIR LA CÁMARA LPR A UN NVR
Si se requiere la descarga de un CSV o Excel, así como la información recopilada por la cámara de los metadatos antes activados, será necesario el añadido de la cámara LPR a un NVR de Uniview.
Los grabadores compatibles de Uniview para la búsqueda de matrículas son los siguientes:

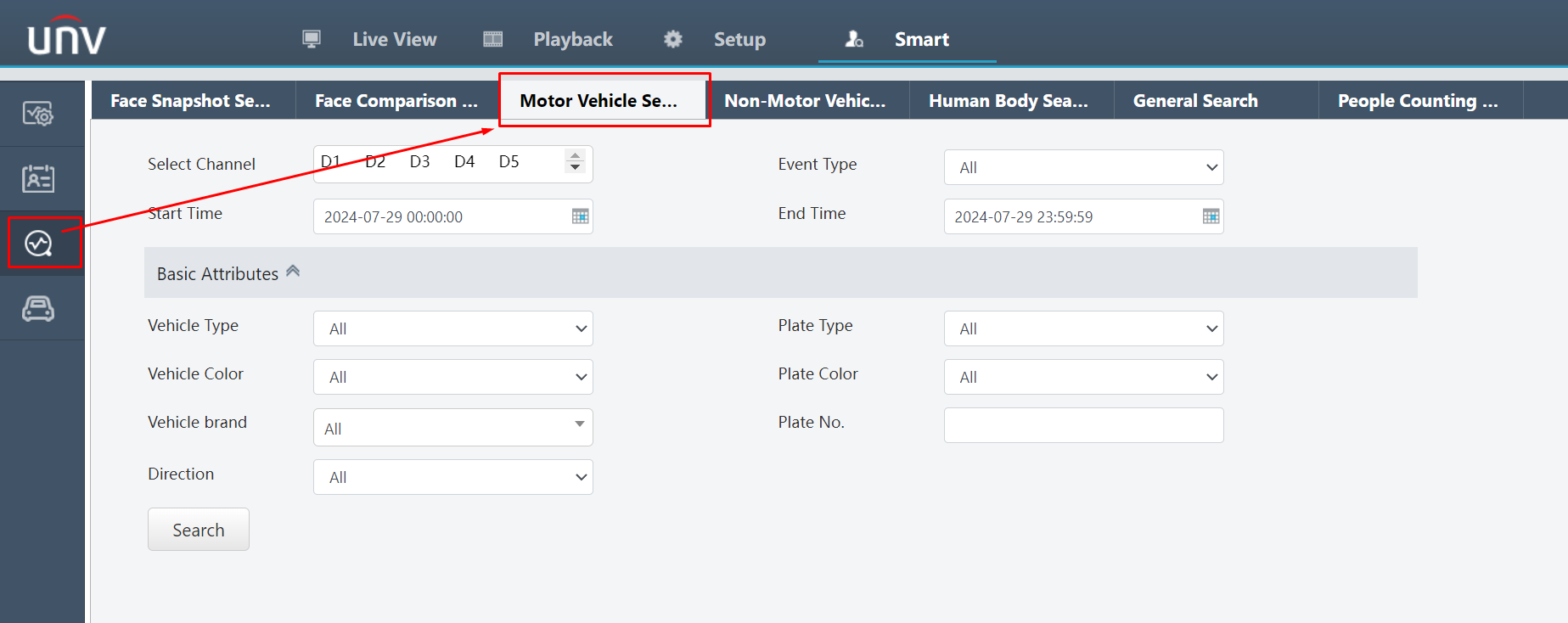

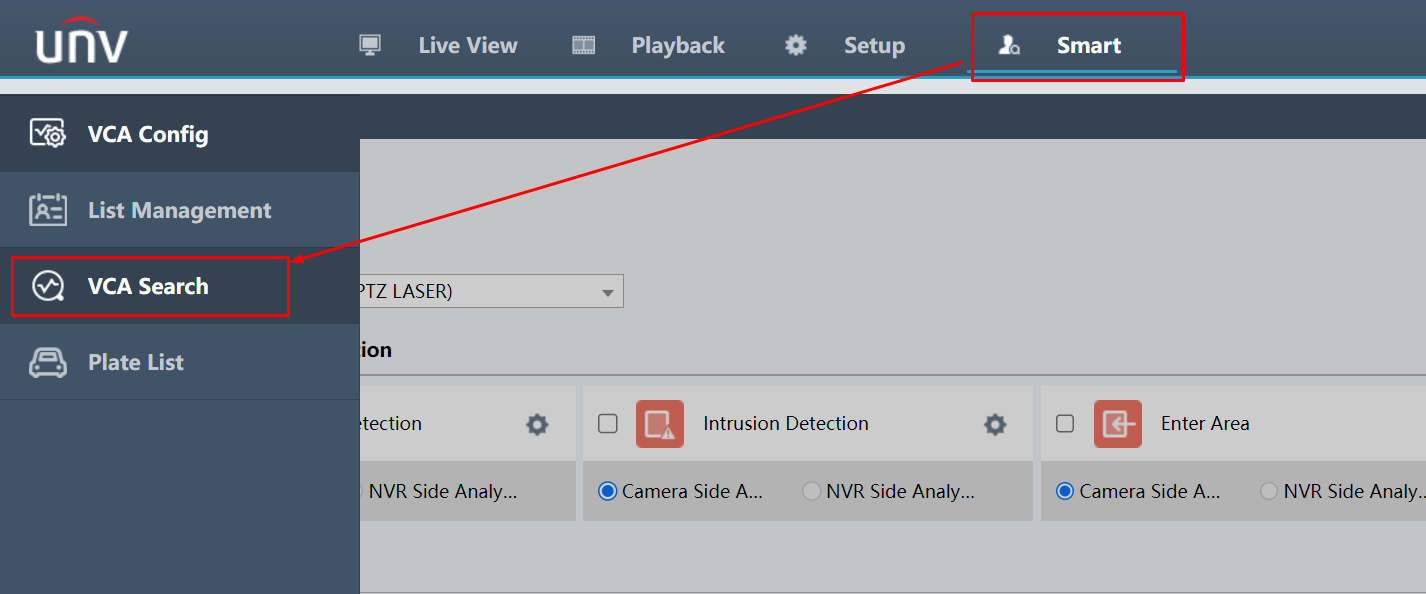

Una vez que ha reconocido el coche y recuperado los metadatos, estos se pueden buscar desde un NVR:

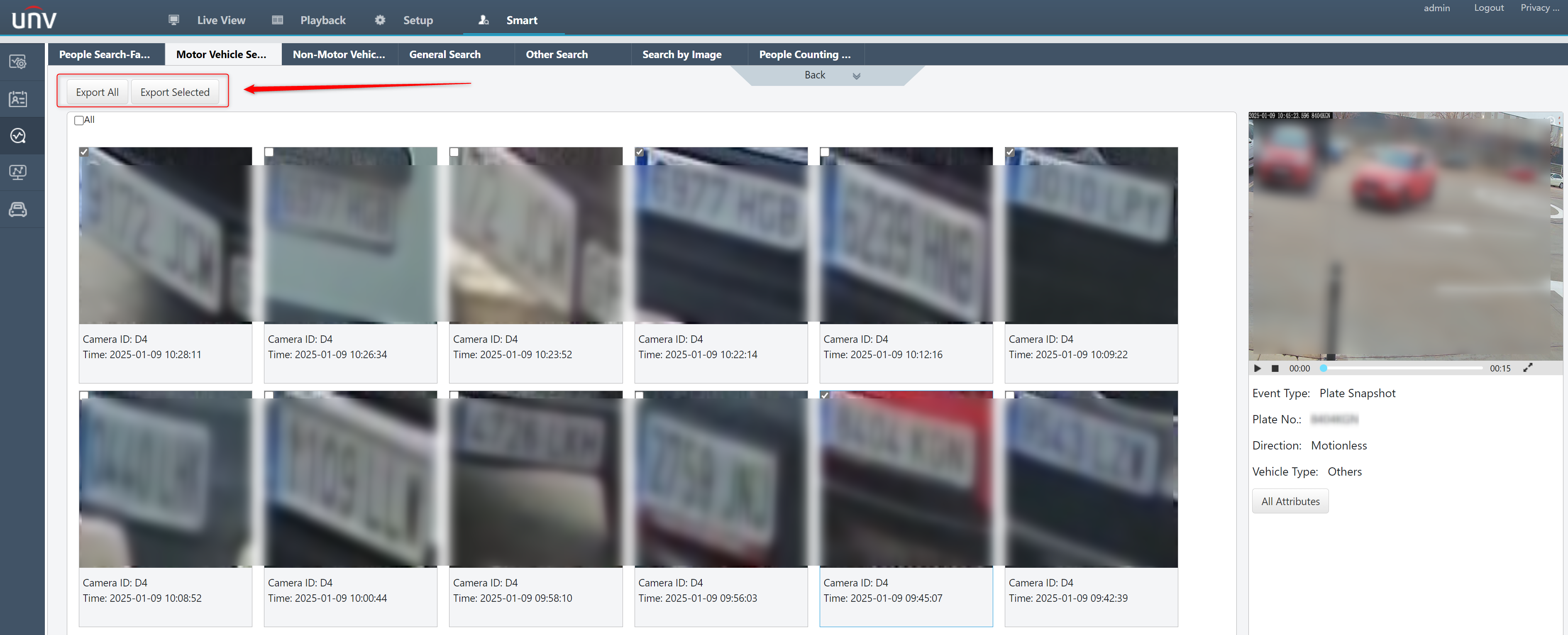

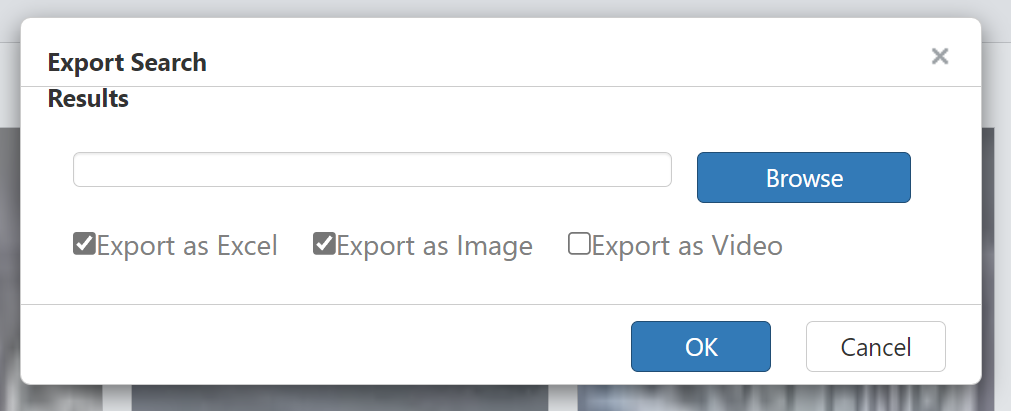

La descarga de estas matrículas puede ser por imagen o Excel:

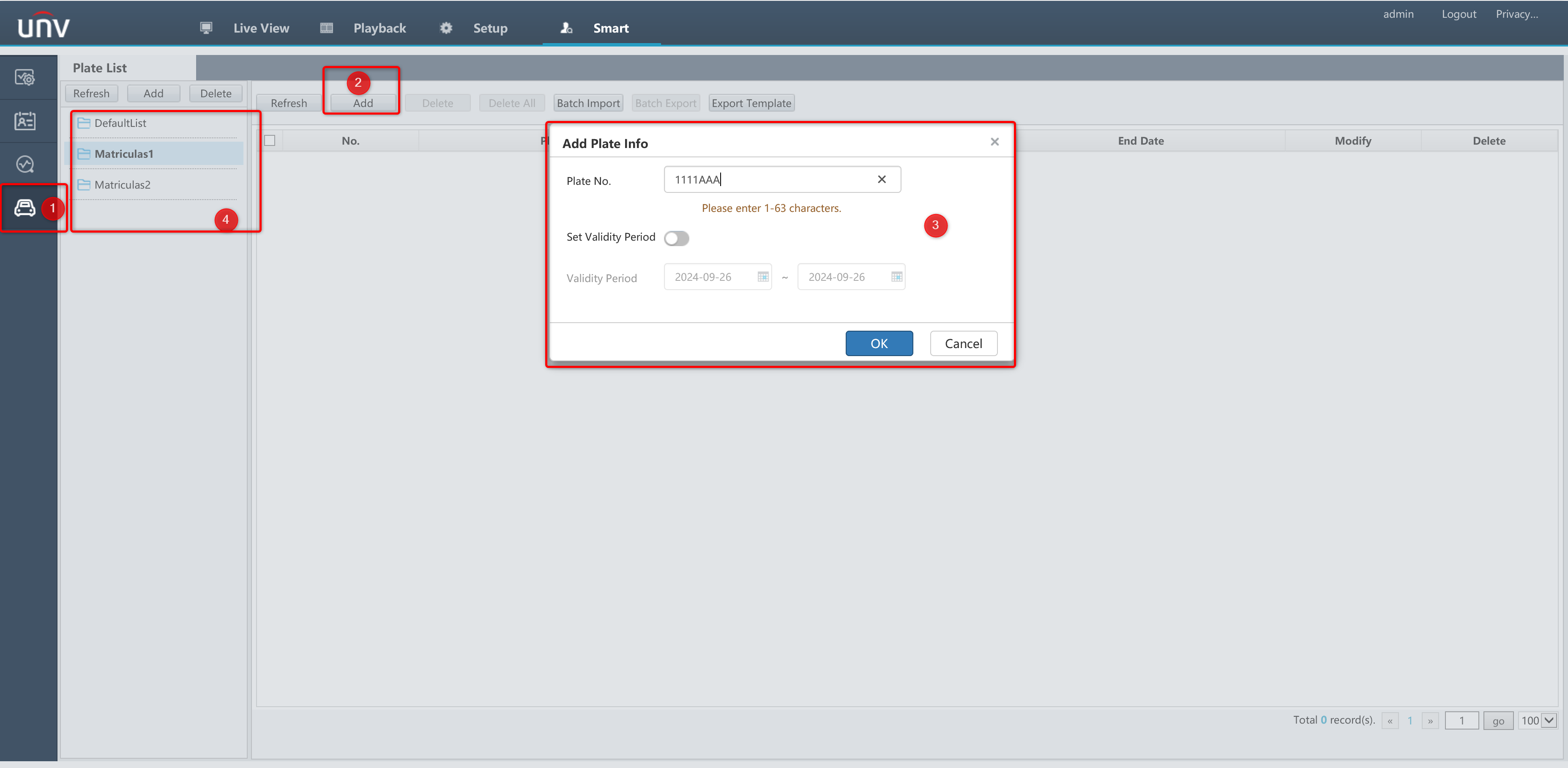

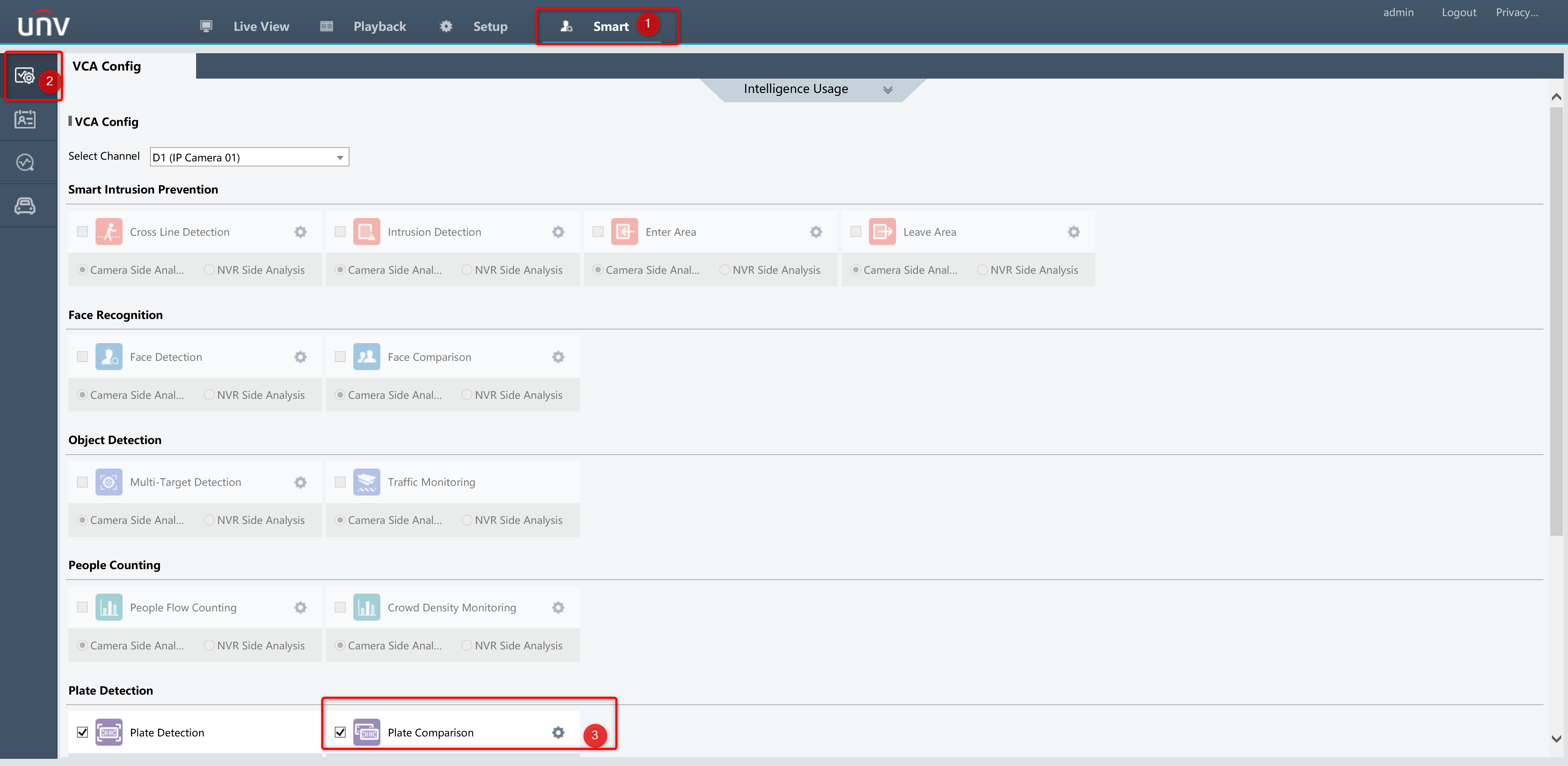

Con el grabador, también se pueden realizar configuraciones sobre las cámaras LPR que se tengasn agregadas, se pueden gestionar hasta 5 listas:

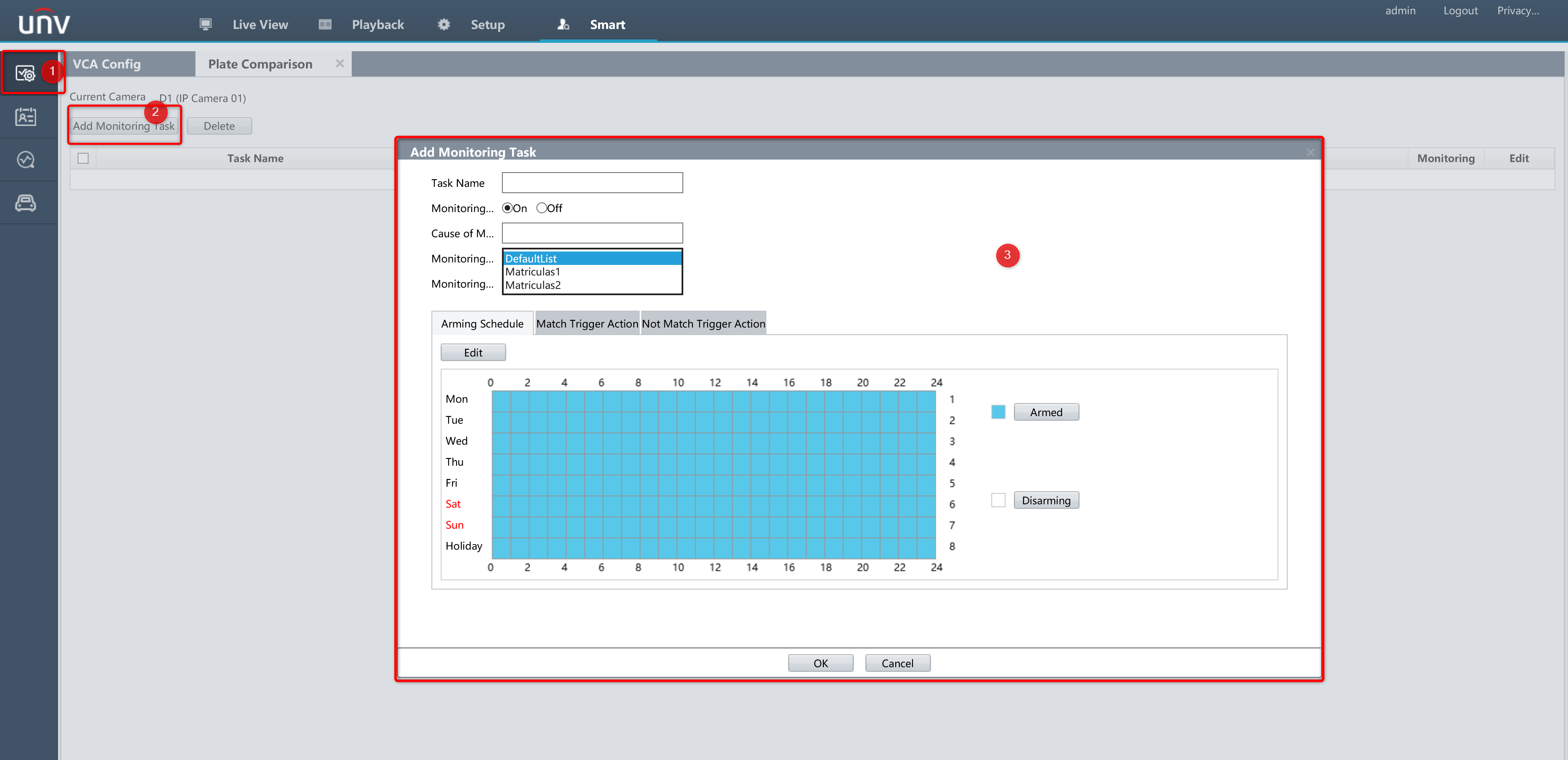

En el punto número 4 se puede ver donde se crean las hasta cinco listas diferentes si se desea.

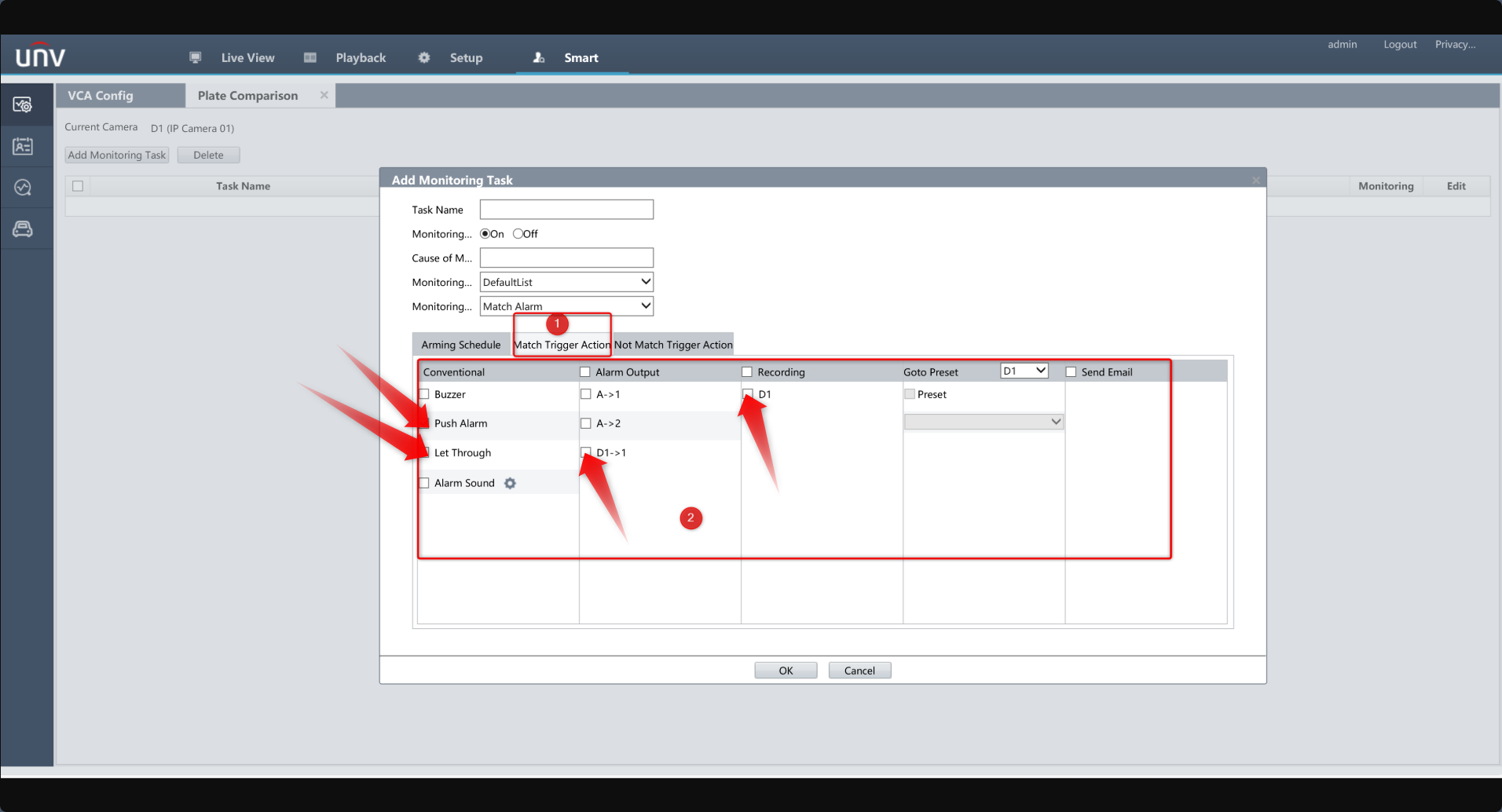

Se puede configurar qué acción se desea programar con según que lista, si abrir barrera mediante el propio relé, solo avisar por email...

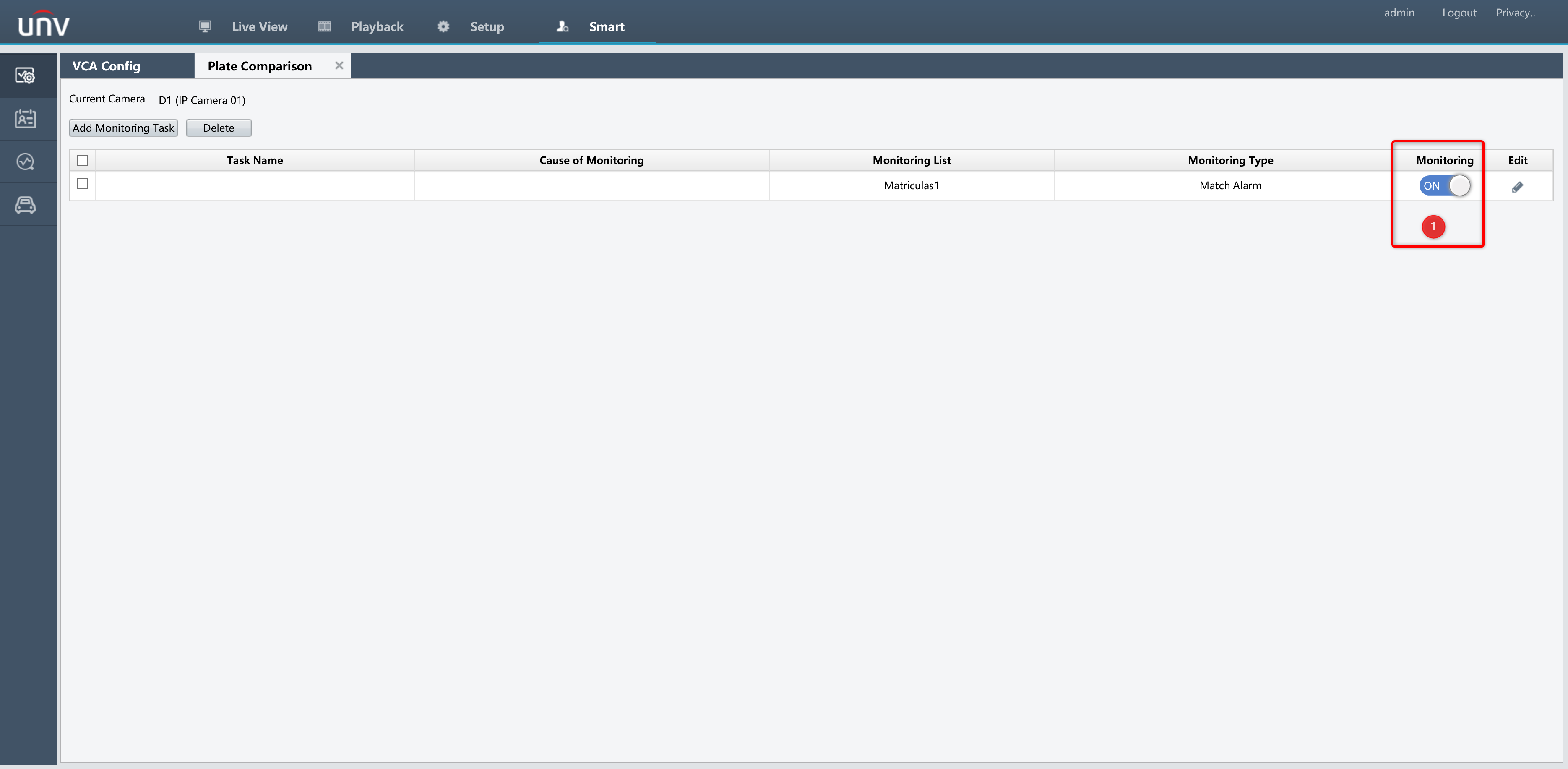

Tambiñen se pueden activar o desactivar las acciones de según que lista seleccionada para ejecutar o dejar de ejecutar las acciones de dicha lista.
EZSTATION

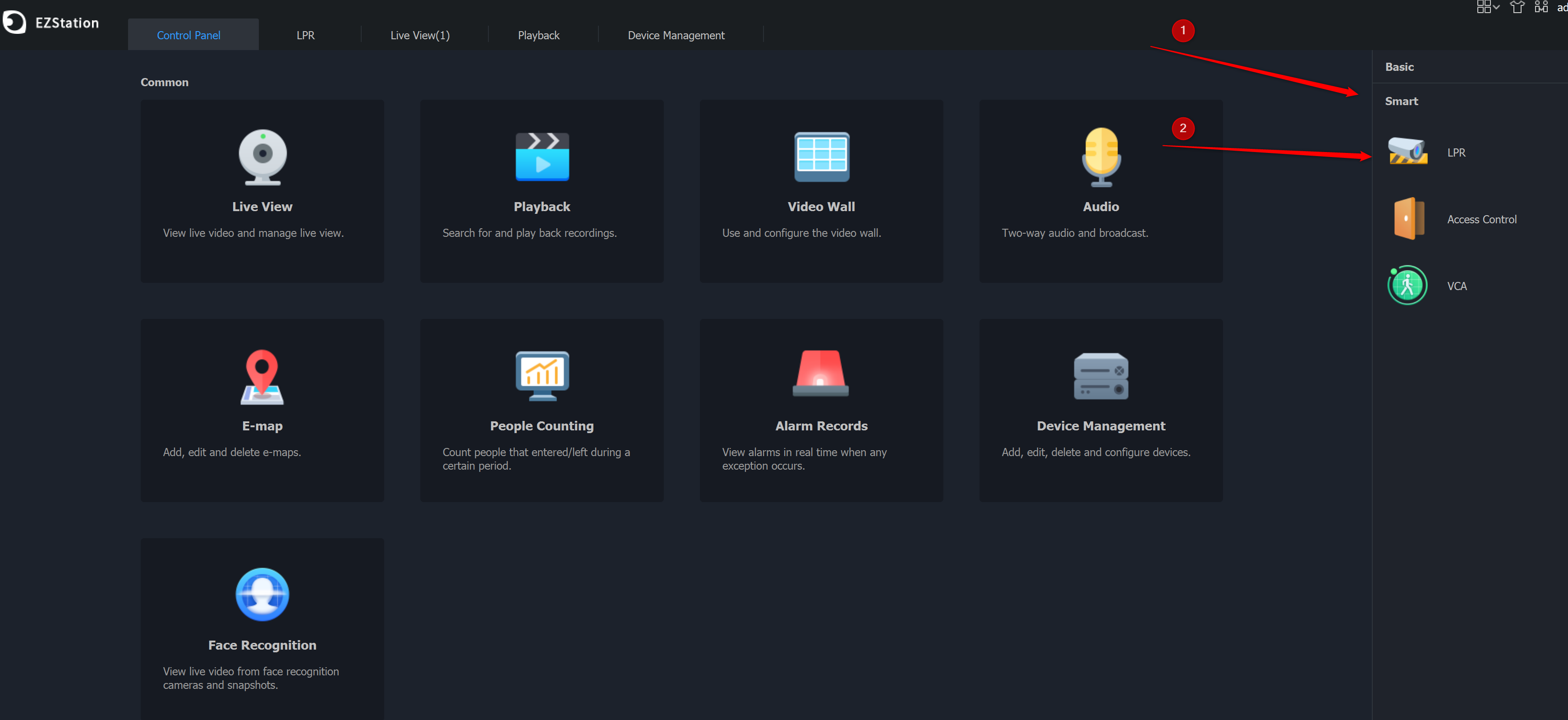

Desde el software de PC EzStation, si se añade el NVR, se puede abrir el apartado de LPR:

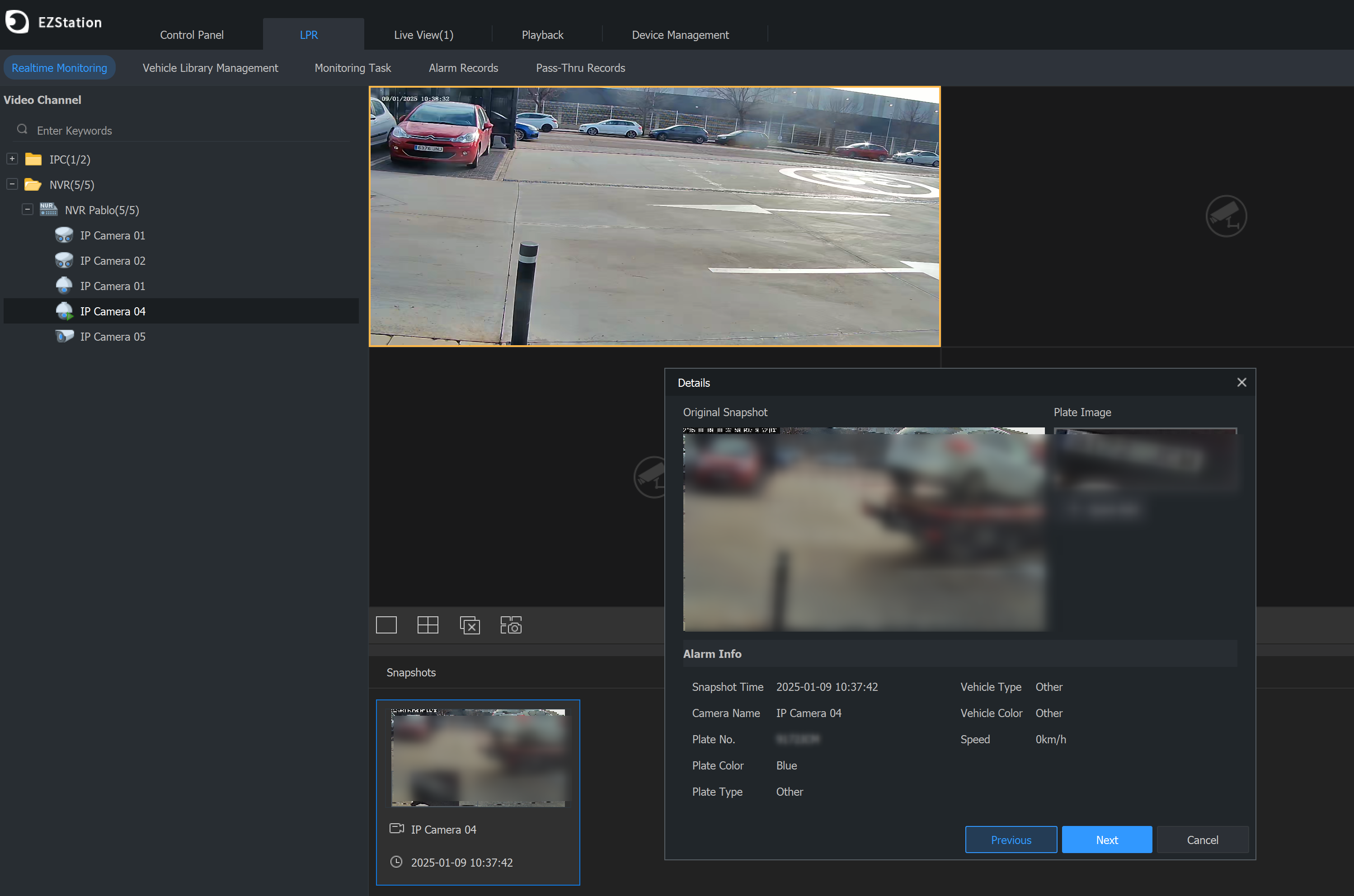

Se puede abrir el directo de la cámara y ver las detecciones realizadas:

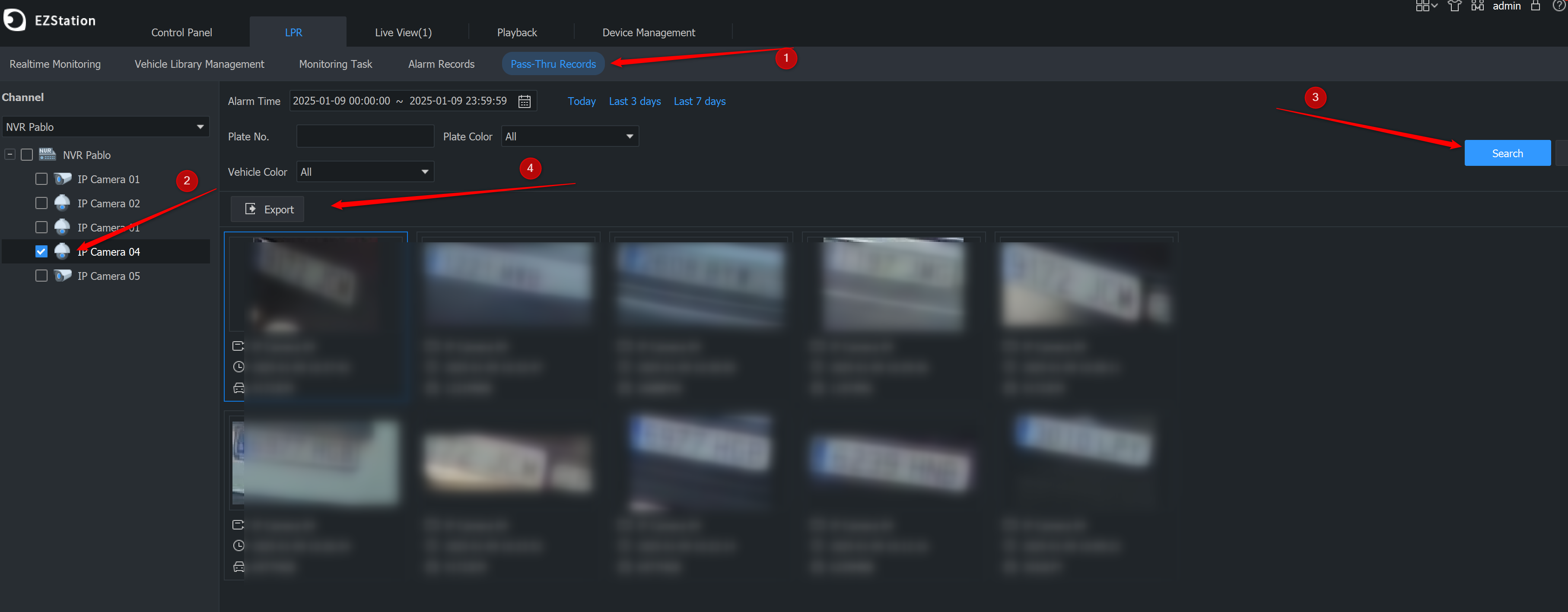

Y, en el siguiente apartado, hacer búsqueda de matrículas anteriores y realizar la descarga en formato imagen y Excel:
