El siguiente articulo trata de simplificar la configuración del transmisor. Se recomienda antes de su instalación leer los manuales correspondientes.
Los transmisores serie Pyrus, se emplean para comunicar eventos-incidencias a una CRA de dos maneras diferentes; una mediante las entradas de alarma y la segunda, mediante el puerto RS485 si existe integración con la central con la que se pretende conectar.
Para poder configurar los transmisores Pyrus, es necesario tener la empresa registrada en Nuvasafe, tener cuenta de usuario, haber creado un grupo asociado a una CRA registrada y haber conectado y configurado correctamente el transmisor.
Descarga de aplicaciones y manuales:
- Manual Pyrus
- Manual Nuvasafe cloud.
-
Registro Empresas
- La cuenta de empresa solo se emplea la primera vez para el registro y posteriormente para agregar cuentas de usuarios.
- Acceso al cloud Nuvasafe
-
NuvaLink v.2.30. Configuración del dispositivo vía USB y cloud.
- Drivers necesarios, tras la instalación del Nuvalink, estos se encuentran en la carpeta, C:\Program Files (x86)\NuvaLink\drivers\dpinst_amd64.
RESUMEN DEL PROCESO
Alta de la Compañía/Empresa en el cloud
-
- Acceso al cloud / registro usuarios
- Crear usuario/instalador
- Crear grupo/CRA
Conexión y configuración inicial
-
- Alimentación
- Entre 12 y 24 Vcc.
- Necesitará dos alimentaciones diferentes para cumplir normativa. GND y Vi+ alimentación principal y B+ alimentación de Backup.
- En el caso de usar una única fuente realizar puente entre Vi+ y B+ para evitar reporte de fallo de alimentación secundaria. Los GND son comunes en placa.
- Comunicaciones
- El puerto ethernet y el GPRS están habilitados por defecto. Deshabilitar en caso de uno usar por evitar fallos de comunicación.
- Se recomienda habilitar la red Lora Wan con la red Helium Europe
- Entradas de alarma
- Las entradas 1i y 2i junto con GND están configuradas como NO y alarma.
- la entrada 3i es NO y reporta como avería.
- Alimentación
Solución de incidencias
-
- Alta y selección del grupo o CRA
- Nº de abonado
- Pruebas de comunicación y test de entradas
Descripción de la Interface web

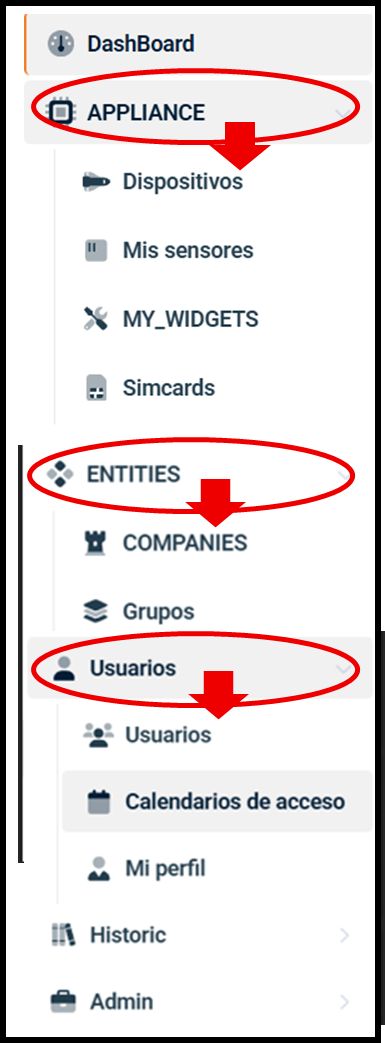

Desde este menú alteral se accede a los submenús que permiten:
Registrar Dispositivos, para añadir los transmisores Pyrus al cloud.
Desde Entities se accede a registrar por primera a la Companies/Empresa que uno representa.
Dentro de Companies se tienen que crear los Grupos que representan a las CRA con las que conectar los transmisores.
En usuarios se dan de alta a los distintos técnicos de la empresa. Ellos son los que pueden agregar los transmisores/Dispositivos.
Alta de la Compañía/Empresa en el cloud
- Acceso al cloud
- Registro en el cloud. (llegará un correo de verificación que será necesario leer)
Ir a NuvaSafe | Login e identificarse
- Alta de empresa/compañía
Crear una Compañía para organizar después usuarios y grupos. No será necesario después acceder a este apartado. Introducir los datos básicos, no se requiere especificar todos.
- Crear usuario (instalador)
Indicar los datos básicos del usuario.
- Grupo, indicar el nombre de la empresa creada.
- Nivel, crear al menos un usuario con el nivel “Admin Usuario”.
- Roles web, agregarle; Device control, User add/edit/delete, Device add/edit/delete, Device config, Device IP config y Advanced. Sin este último permiso, no se podrá modificar la apn, ni otras opciones de comunicación, llamar al sat de Visiotech o enviar mail a sat@visiotechsecurity.com indicando nombre de empresa y mail de usuario.
- Crear grupo/CRA
Los grupos son necesarios para asociarlos a CRA a la que enviar eventos. También se usa en el caso de precisar que otros usuarios o clientes finales solo puedan ver solo sus transmisores.
Se recomienda indicar en el nombre del grupo el de la CRA asociada o cliente final.
Si la CRA no aparece disponible, enviar mail a sat con un contacto para contactar con ella.

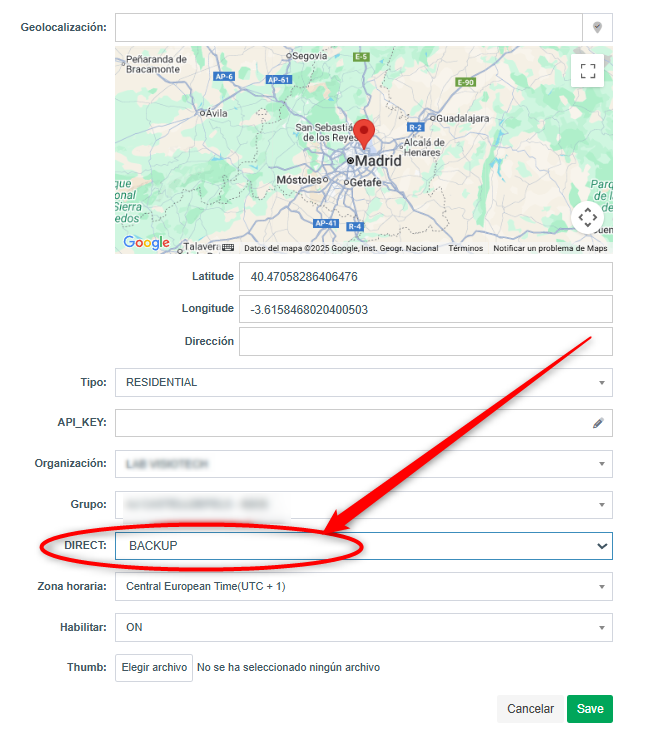

Recordar indicar Backup DIRECT en modo edición del transmisor.
- Dispositivos Pyrus

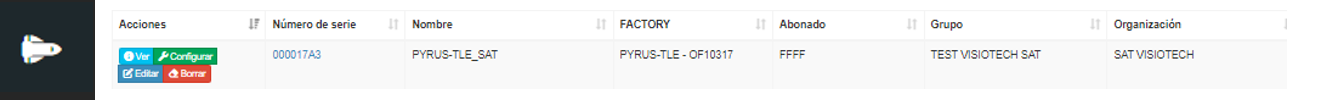

Aquí se podrá añadir, Ver, Editar y Configurar, los datos el dispositivo (transmisor Pyrus).
- Añadir y configurar dispositivos
- Indicar, número de serie y nombre identificativo cliente.
- Abonado y confirmar abonado en “Abonado forzado. el código ”FFFF”, no transmitirá.
- Elegir si se usará la red Lorawan, en caso afirmativo seleccionar Helium Europe.
- Tipo, es indiferente, no varía características.
- Organización, debería salir el nombre de tú empresa, sino seleccionarla.
- Grupo, elegir el de la CRA que se ha creado.
- CS Direc, seleccinar backup
- Configurar las vías de comunicación.
- Cuando ya esté agregado el transmisor, ir al Dispositivo, seleccionar “Configurar”

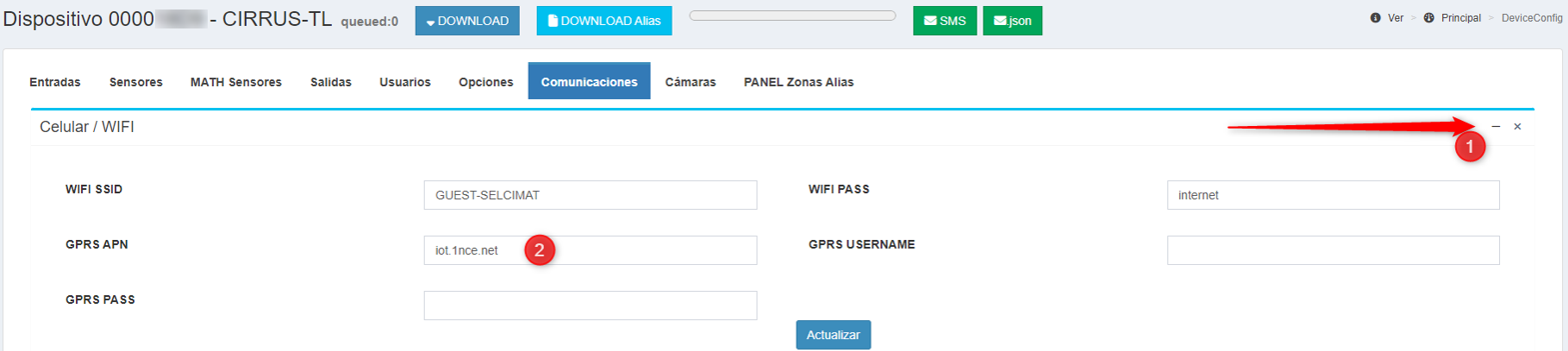

- Dentro del menú Comunicaciones (1), abrir el menú Celular y configurar la apn (2).

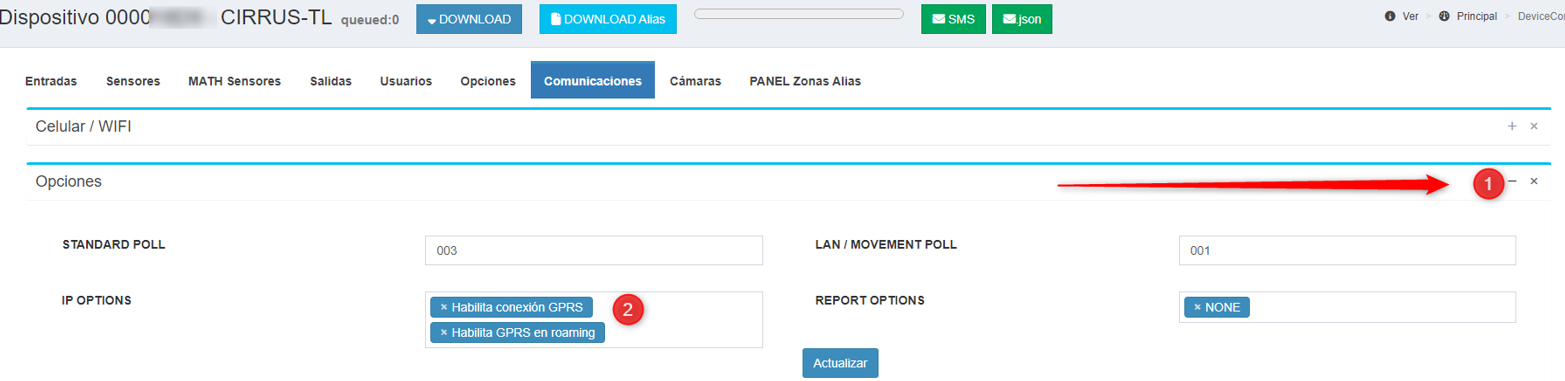

- En el menú Opciones (1), habilitar o deshabilitar la vía que no se vaya a utilizar (2). Esto se hace con el botón izquierdo del ratón.
Conexión y configuración inicial
- Alimentación
El transmisor requiere entre 12 y 30Vcc. Aunque para la configuración inicial mediante USB también podría trabajar con los 5vcc que le proporciona el puerto USB.
Alimentar por las bornas Vi+ y GND, será necesaria la conexión en B+ y GND de bateríaa o fuente auxiliar para cumplir normativa. En el caso de no disponer de ella, será necesario realizar un puente entre Vi+ y B+ para evitar eventos de fallo de alimentación de backup a CRA.
- Comunicaciones
Se recomienda inicialmente conectar el puerto ethernet a una red sin restricciones, para garantizar la conexión a la nube del fabricante.
Si posteriormente en el lugar de instalación solo va utilizar la red GPRS, será necesario configuar el APN, para ello siempre es mas sencillo hacerlo vía cloud por ethernet. Recordar al finalizar, deshabilitar la vía ethernet en el transmisor. Mas adelante se explica como realizar estos cambios
- Entradas de alarma
Conectar a las entradas i1, i2, i3 e i4 y GND las salidas que se vayan a utilizar. Estas son configurables, NO, NC y RFL.
Solución de incidencias
-
- No me coge red GPRS.
- Revisar que esté correcto el apn. Es necesario permisos avanzados para acceder a este menú. Solicitarlos al SAT de Visiotech por mail sat@visiotechsecurity.com o al 911 883 615 opción 5
- No me coge red GPRS.
-
- Donde encuentro la CRA
- En Alta y selección del grupo o CRA
- Donde encuentro la CRA
-
- Donde se indica el abonado
- Dentro de la edición del dispositivo. Abonado y repetir el abonado en “Abonado forzado”
- Donde se indica el abonado
-
Pruebas de comunicación y test de entradas.
- Realizar las pruebas necesarias que requiera la CRA.
