En este artículo se pretende mostrar una de las posibles configuraciones que permiten ciertos puertos de los routers empresariales Ruijie. En ocasiones es necesario que a través de varios interfaces físicos del router se reenvíe el tráfico de las mismas VLANs. Esto es de utilidad para topologías o arquitecturas en las cuales se conectan varios switches al mismo router y se pretende que estos switches reciban las mismas VLANs aun estando conectados a distintos interfaces del router.
Esto se puede conseguir configurando los puertos en el modo L2. Para esta configuración existen ciertas limitaciones dependiendo del modelo de router Ruijie. Ciertos modelos pueden no permitir el uso de los puertos SFP e incluido de otros puertos RJ45 como L2. Para configurar que un grupo de puertos operen con las mismas VLANs (incluida la red nativa), deberemos acceder a la interfaz web del dispositivo y en concreto al apartado Network -> Interface Conversion.
En este apartado se pueden configurar los interfaces de tres formas distintas:
- LAN: Este puerto actúa como una red local.
- WAN: Este puerto actúa como una red WAN para la salida a Internet.
- L2: Este puerto deja de operar en L3, ya no se pueden crear interfaces IP o subinterfaces VLANs y reenviará todas las VLANs creadas en el puerto LAN0.
Es muy importante tener en cuenta que las VLANs se deben crear sobre el puerto LAN0, y estas a su vez serán reenviadas por el resto de puertos L2. No es posible crear varias agrupaciones de puertos distintas, solo habrá una agrupación en la cual el puerto LAN0 será el principal.

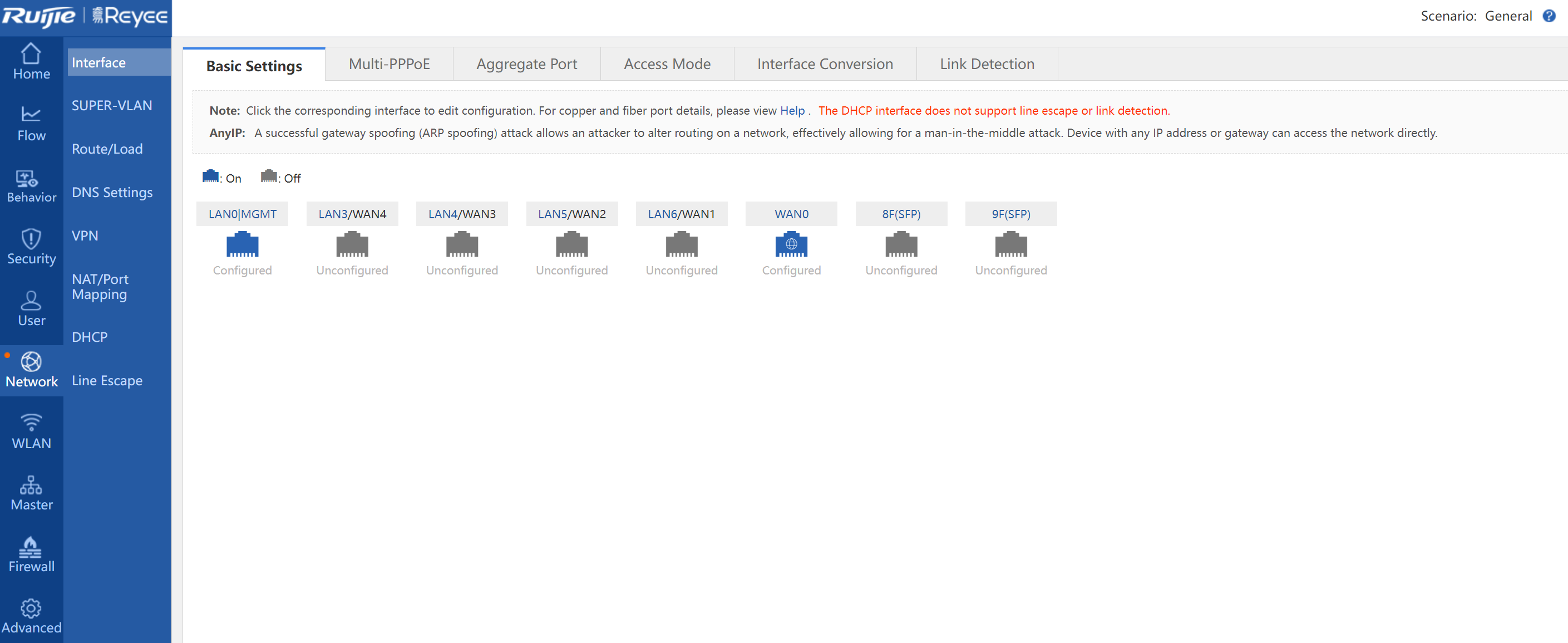

En la siguiente captura se puede apreciar como al haber configurado en modo L2 los interfaces LAN1 y LAN2, estos desparecerán del apartado Network -> Interface -> Basic Settings. Esto es debido a que en este apartado se pueden configurar solo los puertos WAN y LAN que operan el L3.

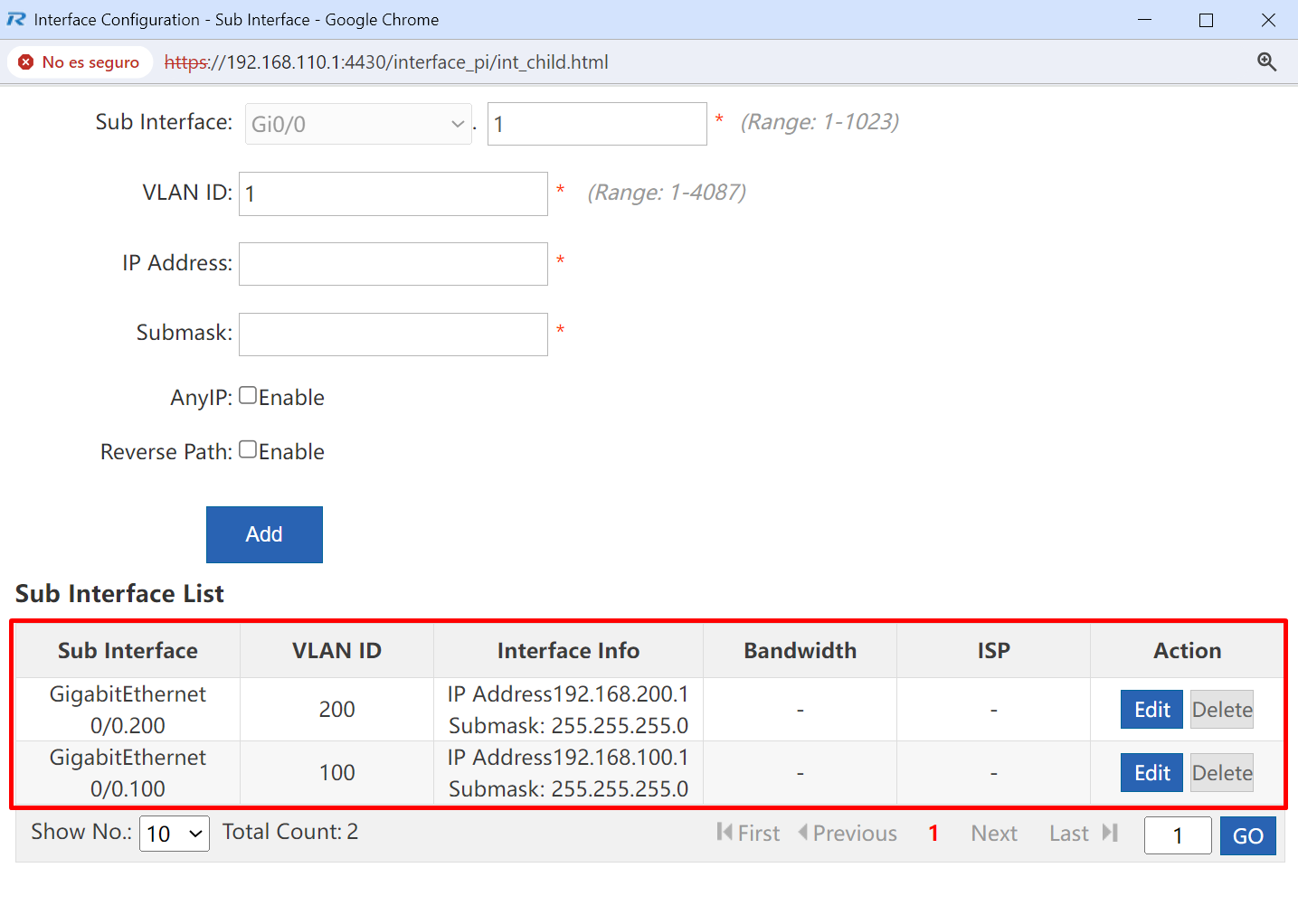

Ahora procedemos a crear las siguientes redes/interfaces/sub-interfaces en el puerto LAN0. Estas redes creadas se propagarán también por los puertos LAN1 y LAN2.
VLAN Nativa: 192.168.110.1/24
VLAN 100: 192.168.100.1/24
VLAN 200: 192.168.200.1/24
Es importante comprobar si al crear los sub-interfaces vlan e interfaces IP se ha creado a su vez un servidor DHCP con su respectivo Pool. Una vez hecha esta configuración ya podremos conectar todos los switches a los puertos LAN0/LAN1/LAN2 y recibirán las mismas VLANs. En estos routers no será posible configurar un puerto acceso, los puertos LAN0 y los configurados como L2 actuarán en modo trunk.
