Anmerkung:
Dieses Tutorial ist mit dem Modell und der Firmware gemacht:
SF-VIMOD-CAM-IP Version V2.2.45 build 210519
SF-VIDISP05-10WIP-A Version V2.1.22 build 210708
SF-VIDISP-MASTER-IP Version V1.0.30 build 210602
SF-VIDISP01-7WIP Version V2.1.20 build 210519

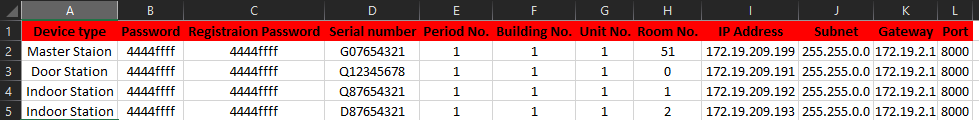

Aktivieren und setzen Sie die IP-Adressen für alle Geräte:
Für diesen Test wurde es verwendet:
1 SF-VIMOD-CAM-IP mit Modul SF-VIMOD-KEY6
1 SF-VIDISP05-10WIP-A
1 SF-VIDISP01-7WIP
1 SF-VIDISP-MASTER-IP
Die Master-Station muss über den Webbrowser konfiguriert und eine ID, die Default 51, eingestellt werden.
Erstens:
- Fügen Sie die Master-Station zum SCC (Safire Control Center)
- Öffnen Sie den Internet Explorer.
- Verwenden Sie die IP-Adresse der Master Station

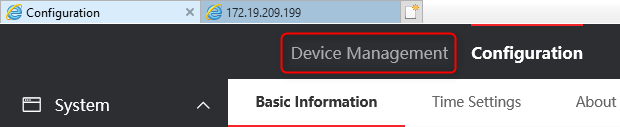

- Melden Sie sich an und gehen Sie zur Geräteverwaltung

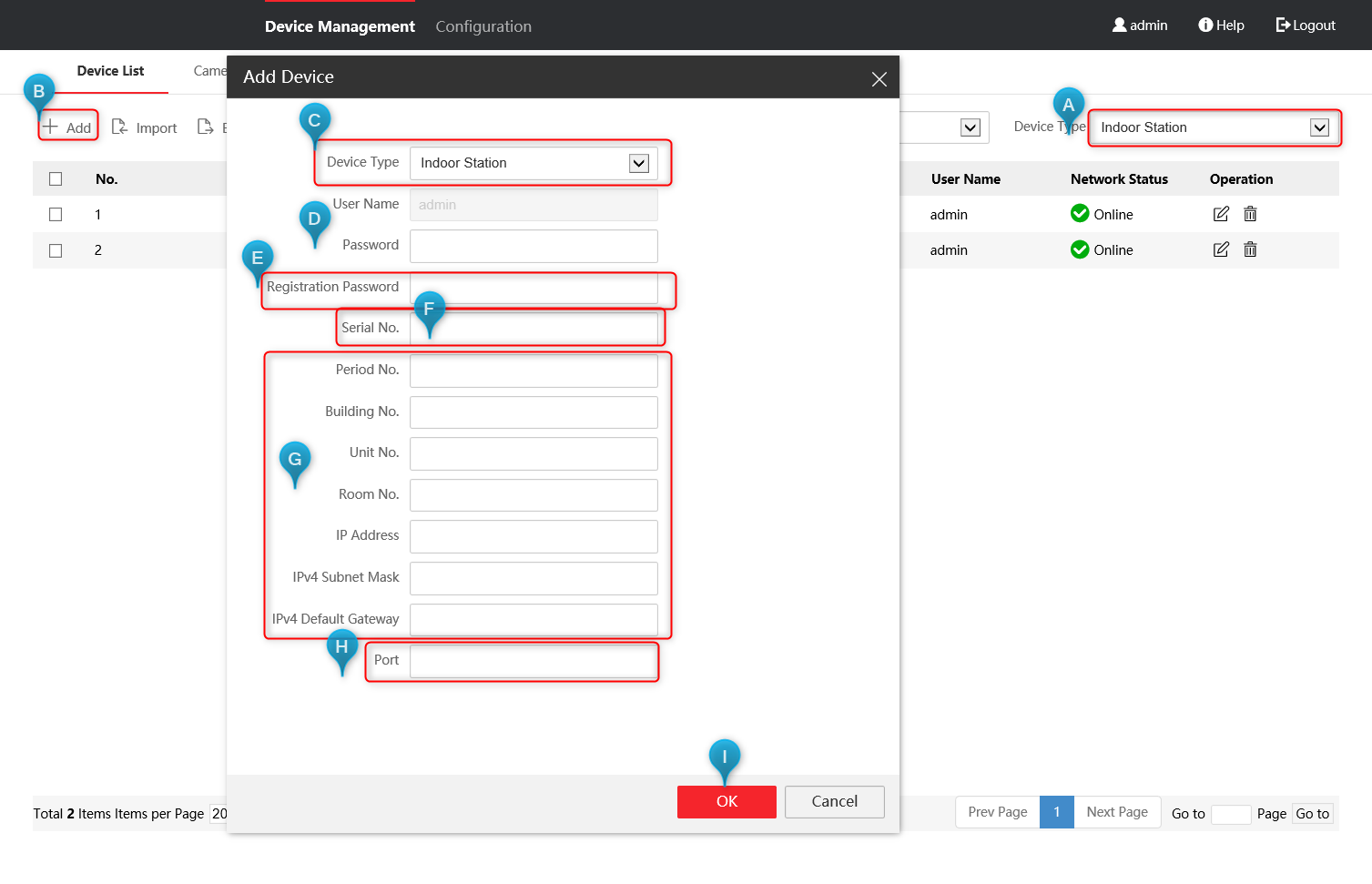

Fügen Sie die Geräte über die Geräteverwaltung auf der Master Station hinzu:
Überwachen:
- A Gerätetyp auswählen (für Übersicht)
- B Klicken Sie auf Hinzufügen und ein neues Fenster wird angezeigt
- C Wählen Sie den richtigen Gerätetyp
- Innenstation (Monitor (SF-VIDISP****)
- D Eingabe des Gerätepassworts
- E Das Registrierungspasswort muss nicht identisch sein (zum Testen einfacher)
- Registrierungspasswort = Das Registrierungspasswort der kommunizierenden Innenstation, Außenstation und Türstation
- F Die Seriennummer, die auf dem Etikett des Geräts zu finden ist
- G Füllen Sie die restlichen Felder aus
- H Der Standardanschluss ist 8000
- I OK
- zunächst erscheint das Gerät offline, was normal ist. In manchen Fällen kann es einige Minuten dauern, bis es online ist

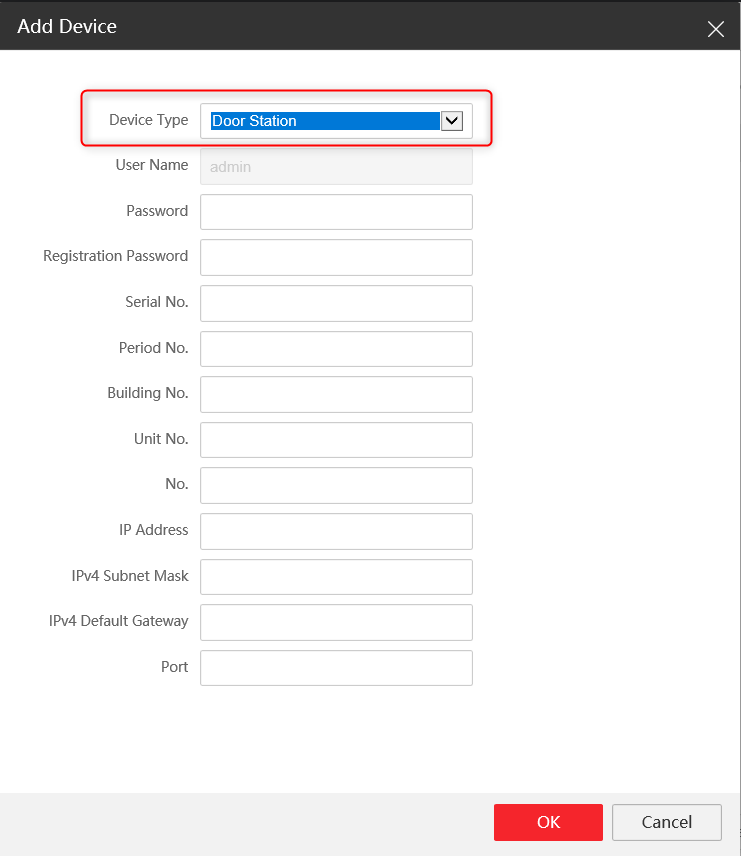

Die Karte:
- Wählen Sie das Gerätemodell: Türstation für Außeneinheit (SF-VIMOD-CAM-****)
- Stellen Sie sicher, dass "Türstation" ausgewählt ist. ("Türstation")

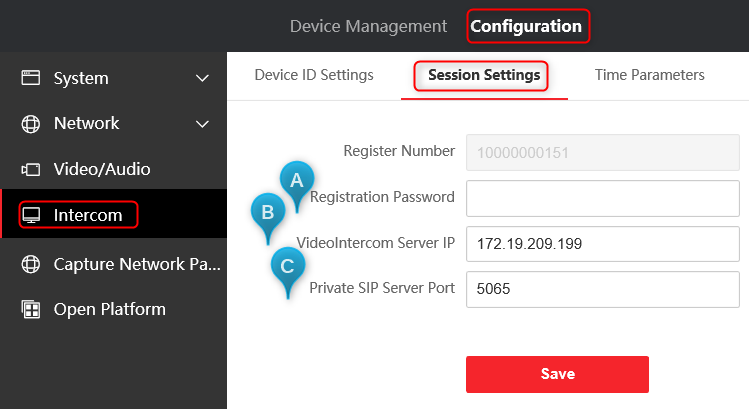

Konfiguration der Sitzung:
An der Master-Station ist es wichtig, das korrekte Anmeldepasswort und die IP-Adresse des Servers zu speichern.
- Gehen Sie zu den Konfigurationseinstellungen
- Wählen Sie Intercom
- Sitzungskonfiguration
- A Geben Sie das Registrierungspasswort ein
- B IP-Adresse des Video-Sprechanlagen-Servers (ist die gleiche IP-Adresse wie die der Master-Station)
- C SIP-Server-Anschluss Anschluss: 5065
- Klicken Sie auf Speichern "Speichern"
Die Hauptplatine:
- Hinzufügen der Außentafel zur SCC
- Öffnen Sie die Konfigurationsseite der Außenstation

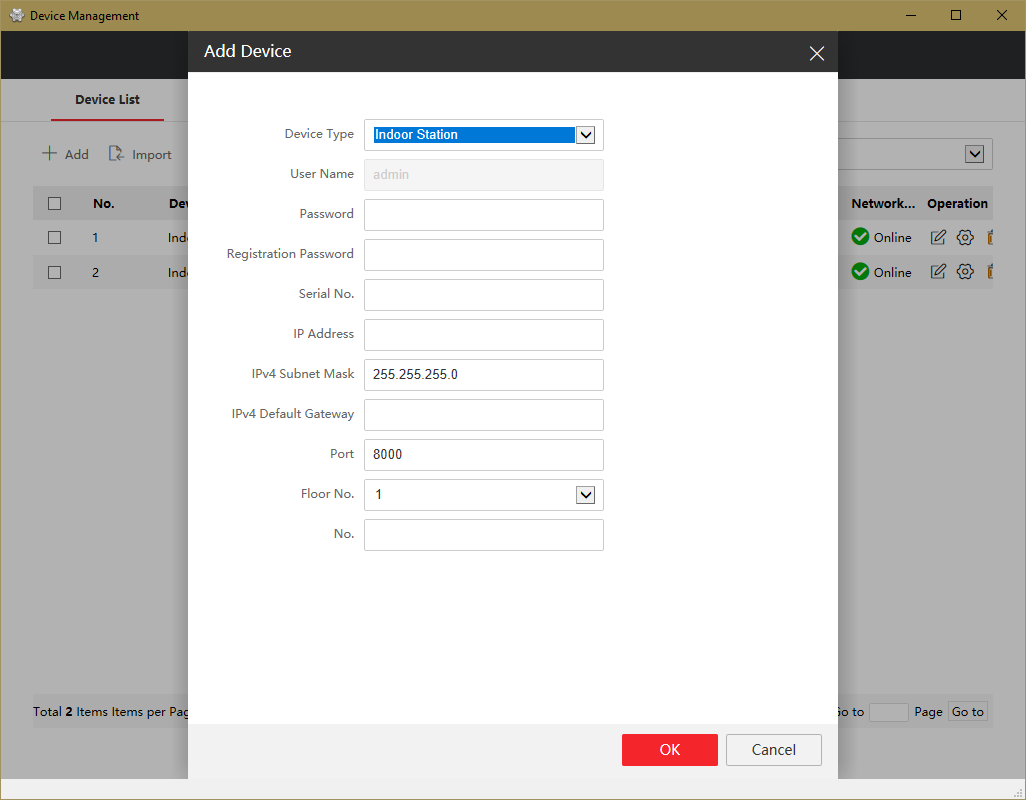

- Fügen Sie die Geräte ebenfalls über die Geräteverwaltung zu diesem Gerät hinzu, genau wie die Hauptstation (es ist nicht notwendig, die Hauptstation hinzuzufügen. Wenn es mehr als eine Außenstation gibt, werden sie der Master-Außenstation hinzugefügt und der Typ der sekundären Türstation wird ausgewählt
- Füllen Sie die Felder wie bei der Hauptstation aus
Bearbeiten Sie den Zeitplan:
- Zurück zur Konfiguration der Außenstation
- Wählen Sie den Zeitplan aus
- Erstellen Sie den Rufplan für die Hauptstation
- Dann speichern

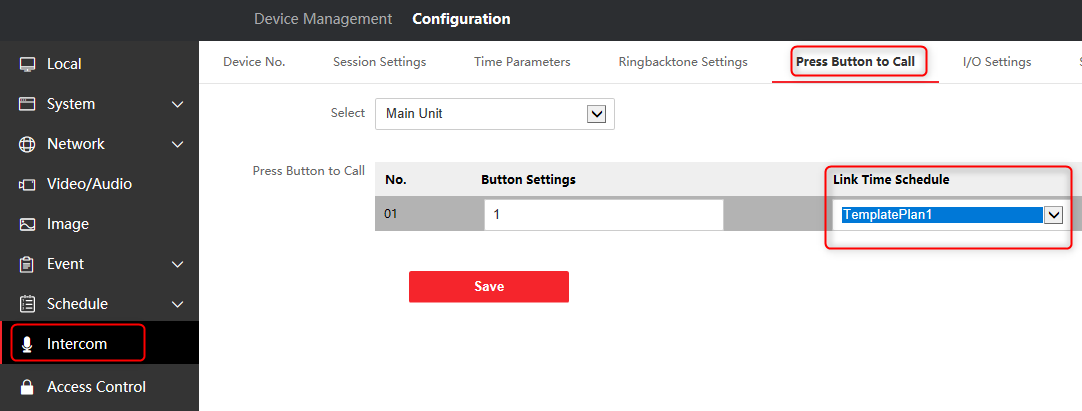

Ruftasten-Konfiguration:
- Gehen Sie zu Intercom
- Ruftaste drücken (")Taste zum Anrufen drücken")
- Wählen Sie für die erste Ruftaste zur Hauptsprechstelle die Vorlage1 (oder die gerade erstellte)
- Speichern

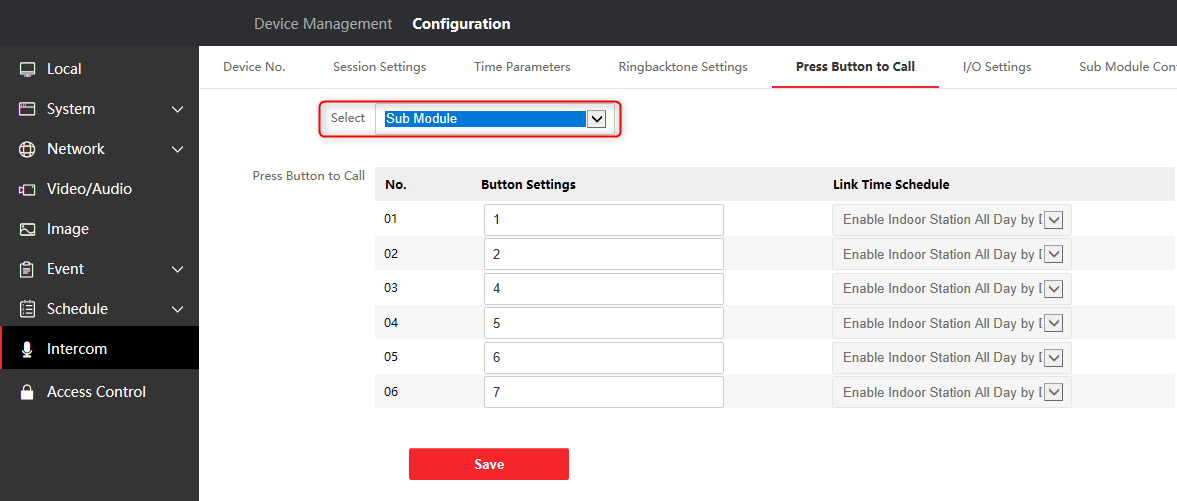

- Bei Verwendung des Submoduls SF-VIMOD-KEY6 SUBMODUL
- Wählen Sie das "Submodul" und bearbeiten Sie die Nummer der Wohnungen ("Submodul")
Zu guter Letzt:
Fügen Sie die IP-Adresse des SIP-Servers hinzu (die Hauptstation ist auch der SIP-Server)
- Öffnen Sie über die SCC die Konfigurationsseite des Monitors
- Gehen Sie zu Netzwerk und wählen Sie Gerätenetzwerkeinstellungen
- Geben Sie die IP-Adresse des SIP-Servers ein (es ist die IP-Adresse der Hauptstation)
