Für den Anschluss dieser Klemmen ist es nur nötig, die Wiegand 0 und 1 und mindestens einen GND vom SF-AC3011 zur Steuerung zu bringen. Wenn das SF-AC3011 vom Controller mit Strom versorgt wird, wird dieser auch für diese GND-Verbindung verwendet.

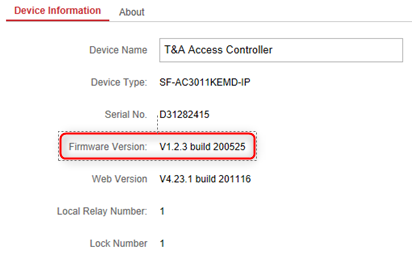

Der SF-AC3011 muss in einer Version wie der folgenden oder einer neueren Version sein

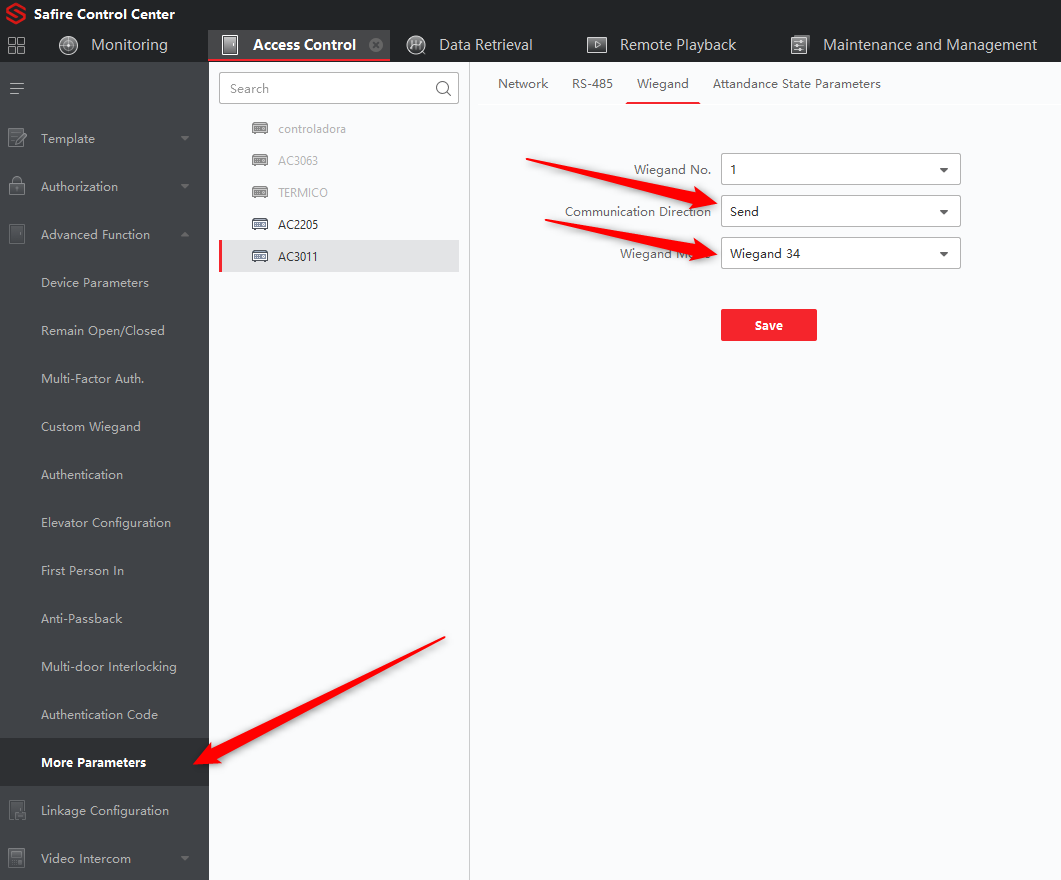

Der Wiegand-Anschluss des SF-AC3011 muss als Sender (Senden) konfiguriert werden, dies kann entweder im Menü des Geräts selbst oder mit der SCC erfolgen:
WICHTIG: Das SF-AC3011 sendet die dem Benutzer zugeordnete Kartennummer, so dass der Benutzer unbedingt eine erfindungsgemäße Karte mit sich führen muss. Je nach dem eingestellten Wiegand-Typ (26 oder 34) ändert sich die Anzahl der Ziffern der Karte, die Sie dem Benutzer hinzufügen:
- Wiegand 26 - 8 Ziffern
- Wiegand 34 - 10 Ziffern

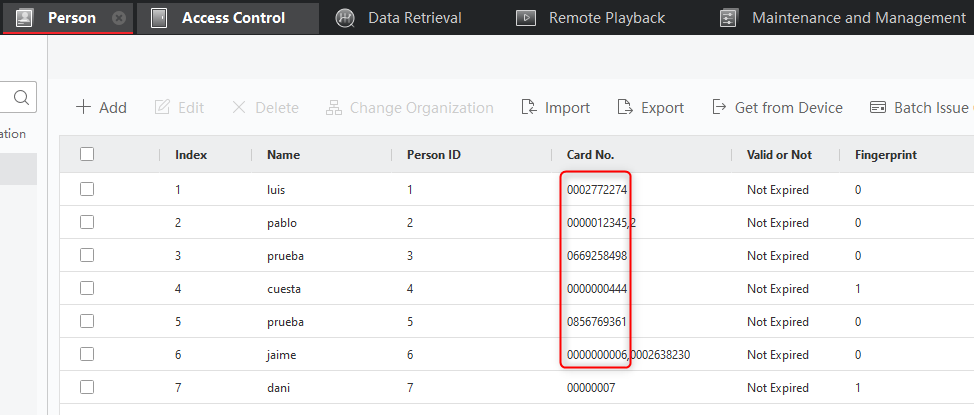

Wenn die angelegten Benutzer bei der Registrierung nicht über diese Anzahl von Ziffern auf der Karte verfügen, sendet das Terminal die Informationen nicht per Wiegand. In diesem Beispiel mit Wiegand34 haben die Benutzer 10 Ziffern auf der Karte:

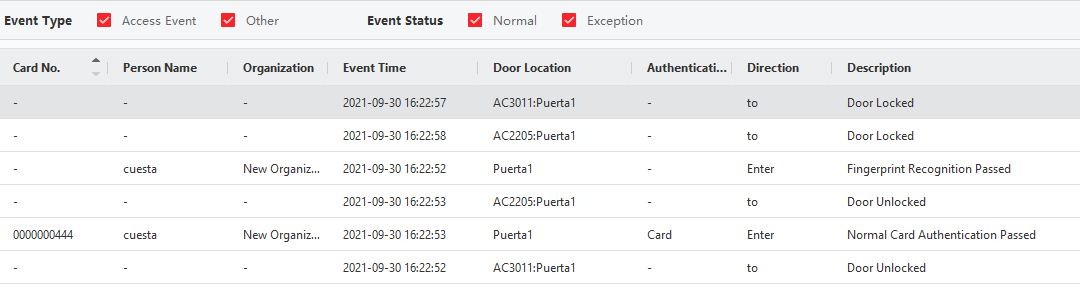

Sobald diese Konfigurationen beim Hinzufügen der Benutzer sowohl zum Leser als auch zum Controller vorgenommen wurden, wird das Ereignis in beiden Geräten empfangen und das Relais wird im Controller aktiviert, wenn es die Kartennummer erhält und der Benutzer über eine Zugangsberechtigung verfügt
Wäre dagegen der SF-AC3011 Wiegand26 im SF-AC3011 konfiguriert worden, müssten die Ziffern der Karte 8 sein.
