ANSCHLUSS DER FEUERSCHUTZSCHRANKE FIREBEAM-100M
- Folgen Sie dem Installationshandbuch und verbinden Sie die Schranke nur mit der Stromversorgung, fahren Sie dann mit der Konfiguration der Schranke fort. Nach der Installation und Kalibrierung führen Sie bitte die folgende Verkabelung für einen ordnungsgemäßen Betrieb durch.
-

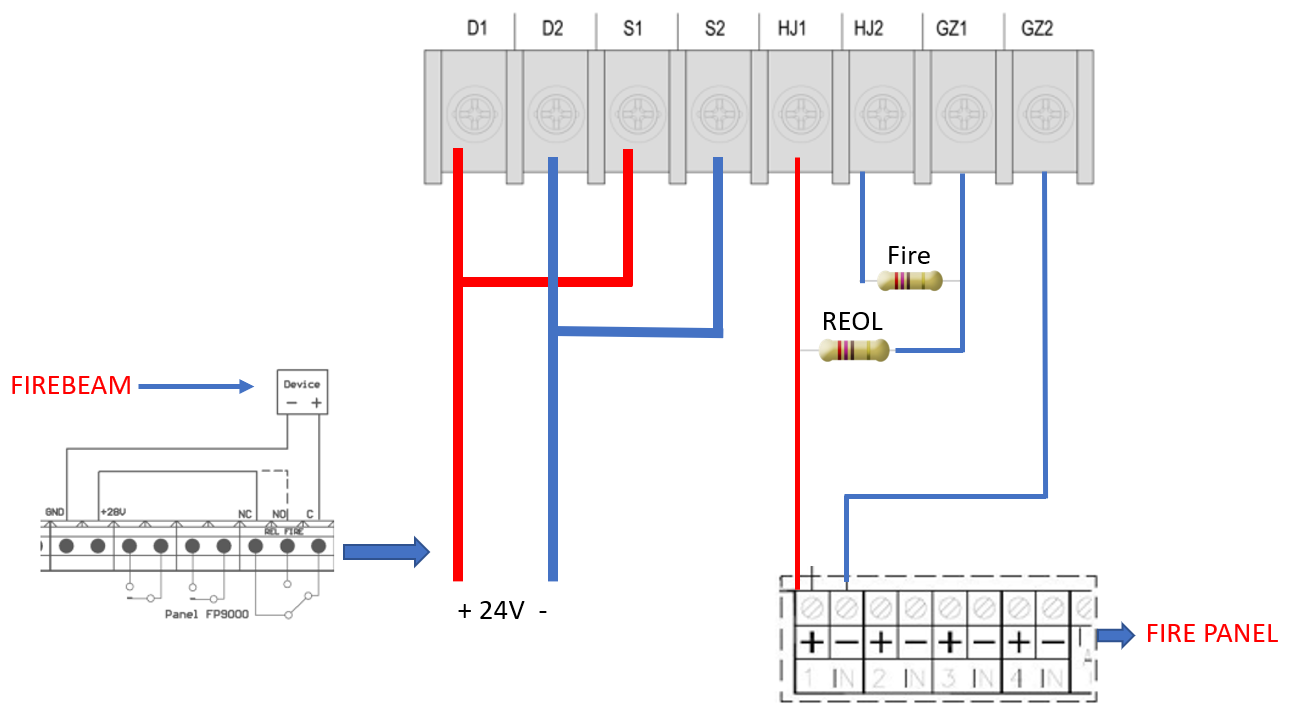

Die Position des Widerstands REOL entspricht dem Endwiderstand der Zentrale, der zwischen HJ1 und GZ1 angeschlossen wird. Bei DMTech Zentralen wird dieser Wert automatisch erkannt und kann zwischen 2K und 9K liegen.
- Die Position des Fire-Widerstands entspricht dem Brandalarmwiderstand, der zwischen dem Anschluss HJ2 und GZ1 angeschlossen wird. Bei DMTech Zentralen muss dieser Wert 1K betragen.
Handbuch der FIREBEAM-100M Schranke:
WICHTIGER HINWEIS: ES WIRD EMPFOHLEN, DIESE VERKABELUNG NICHT VOR DER KONFIGURATION UND KALIBRIERUNG DER SCHRANKE DURCHZUFÜHREN, UM ALARME WÄHREND DER EINSTELLUNG DER SCHRANKE ZU VERMEIDEN.

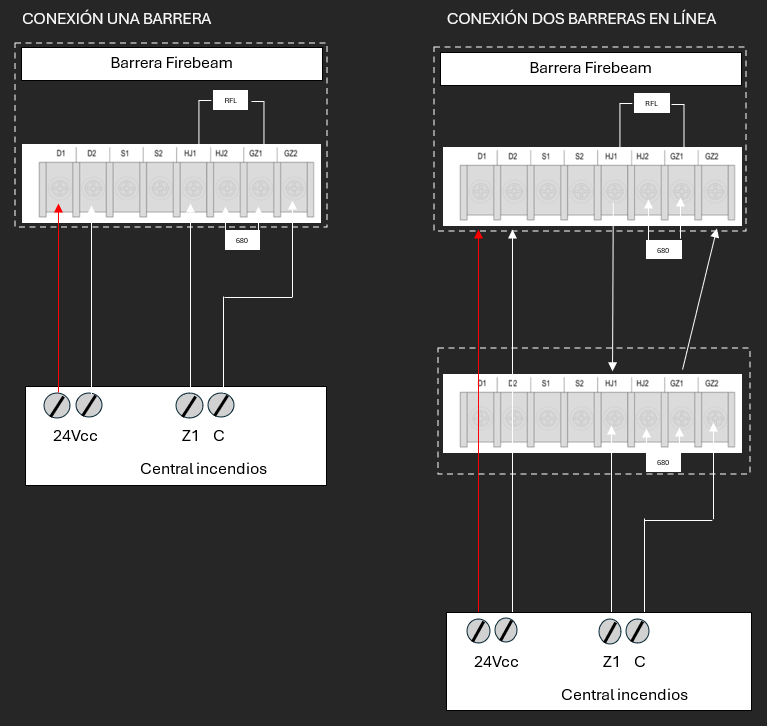

Anschlüsse, HJx, N.O. Relais für Feuer. GZx, N.C. Relais für Störung.
