Zunächst einmal müssen Sie Folgendes wissen: Elektroschlösser Unterschied zwischen NO und NC

In der folgenden Abbildung sehen Sie, wie Sie ein stromversorgtes NC-Schloss so anschließen, dass es geschlossen bleibt. Und es gibt auch das Beispiel, ein Schloss vom zweiten Relais zu öffnen, in diesem Fall ein NO-Schloss, bei dem Strom zum Öffnen des Schlosses erforderlich ist.

Zur Verdeutlichung hat die Video-Türsprechanlage zwei Relais, wobei jedes von ihnen die Option NO und NC hat

Diese Relais unterstützen maximal 30v 1A

Niemals 220v anschließen

So schließen Sie einen NO Schloss an das Relais 1 an:

- Verbinden Sie den Pluspol der Spannungsversorgung mit dem Pluspol der Video-Türsprechanlage

- Verbinden Sie von NO1 mit dem Plus des Schlosses

- Verbinden Sie den Minuspol der Spannungsversorgung direkt mit dem Minuspol des Schlosses.

Falls es sich um ein NC-Schloss handelt, ist es genau dasselbe, es wird nur NC1 verwendet.

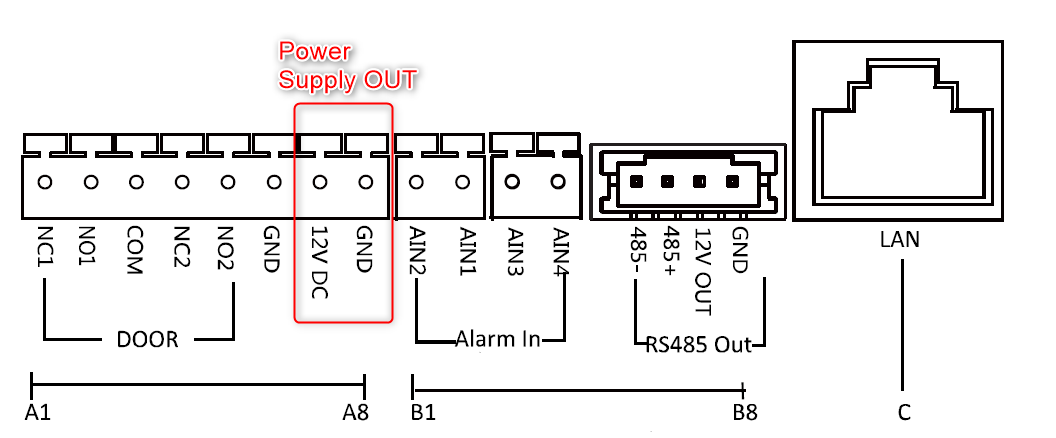

Das Schloss kann von der Video-Türsprechanlage selbst mit Strom versorgt werden, aber beachten Sie, dass das Schloss nicht mehr als 1A haben darf

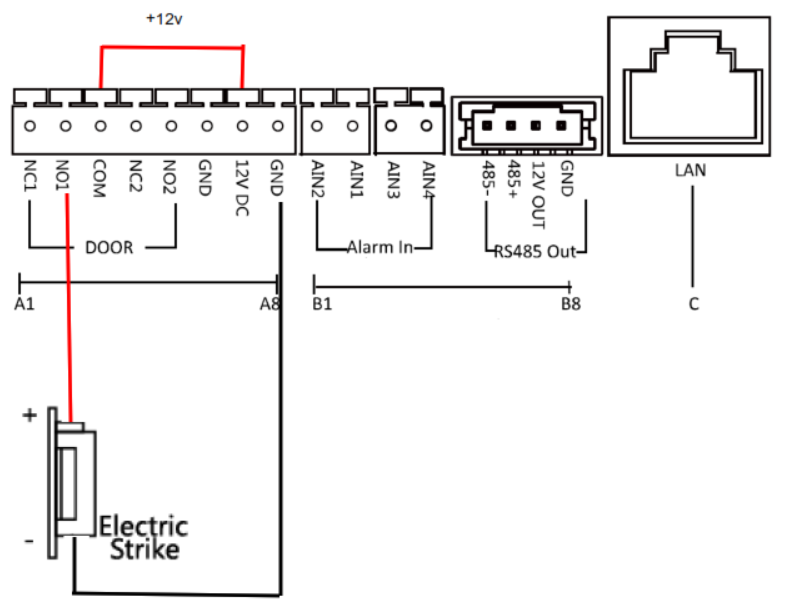

Beispiel mit Schloss NO:

HINWEIS: Bei Zweidrahtgeräten entweder der Bausatz oder das Zweidrahtgerät selbst

SF-VIK001-S-2

SF-VIMOD-CAM-2

EXTERNE SPANNUNGSVERSORGUNG ERFORDERLICH

SAFIRE VIDEO DOORS - Aktivieren Sie das zweite Relais in SF-VIMOD-CAM
