1. Installationsanweisungen
1.1 Installationsort

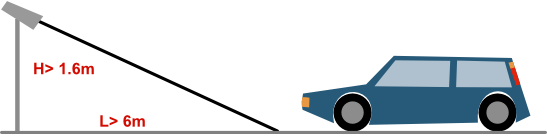

Die Kamera muss hinter der Schranke und in Richtung des Fahrzeugs installiert werden, wie in der Abbildung dargestellt.
Der Abstand zwischen der Kamera und der Schranke darf außerdem nicht zu groß sein; je kleiner, desto besser.
1.2 Installationshöhe
Die geeignete Installationshöhe der Kamera liegt zwischen 1,6 m und 2 m.
1.3 Neigungswinkel

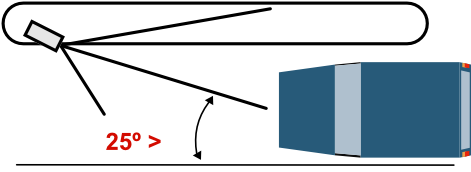

Der Neigungswinkel der Kamera muss kleiner als 30 Grad sein, das heißt, der Winkel zwischen der Kamera und der horizontalen Linie muss >25 Grad betragen.
1.4 Einstellung des Drehwinkels der Kamera

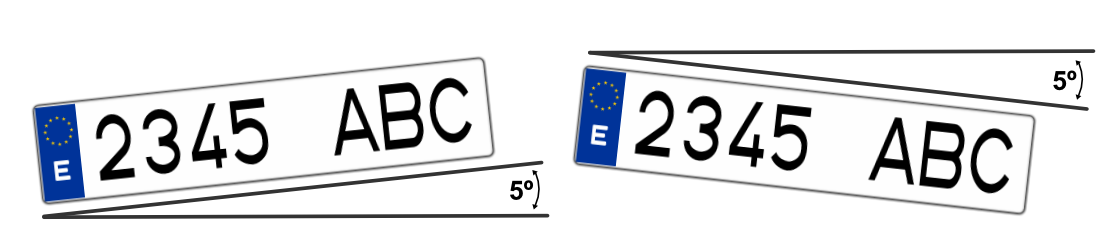

Es ist äußerst wichtig, den Drehwinkel der Kamera so einzustellen, dass das Kennzeichen parallel zur horizontalen Linie liegt. Außerdem muss die Abweichung weniger als 5 Grad betragen, wenn das Fahrzeugkennzeichen unter bestimmten Bedingungen nicht horizontal ausgerichtet ist.
Die Software stellt diese Anforderungen. Je geringer die Abweichung, desto besser die Kennzeichenerkennung.
Wir stellen Ihnen den Link zu dem Artikel zur Verfügung, dem wir eine Datei als Rechner für die Installationsabstände der LPR-Kameras beigefügt haben:
2. Konfigurationsanweisungen
Die Konfigurationen der Kamera lassen sich hauptsächlich in drei Bereiche unterteilen:
- Bildeinstellungen der Kamera.
- Konfiguration der Erkennung.
- Verwaltung von Kennzeichenlisten.
2.1 Bildeinstellungen der Kamera.
Um eine korrekte Kennzeichenerfassung zu erreichen, ist es wichtig, die Bildparameter der Kamera entsprechend den Installationsbedingungen einzustellen, insbesondere der Geschwindigkeit der Fahrzeuge und der verfügbaren Beleuchtung.
Es ist zu beachten, dass diese Einstellungen je nach Kameramodell variieren können und eine tagsüber gültige Konfiguration nachts möglicherweise nicht dieselben Ergebnisse liefert.
2.2 Belichtungseinstellungen

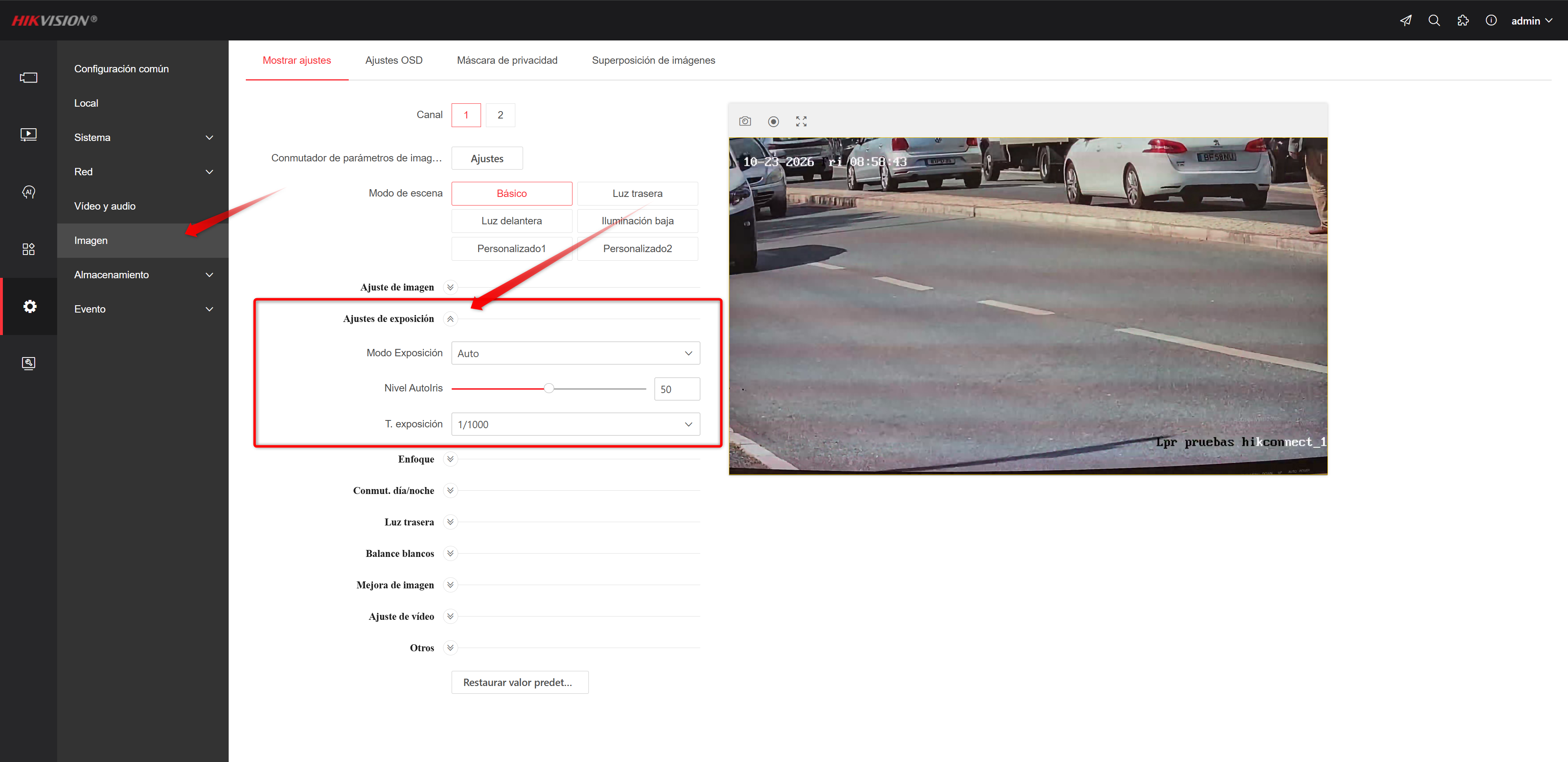

Um die Belichtung zu konfigurieren, greifen wir über einen Webbrowser anhand ihrer IP-Adresse auf die Kamera zu und öffnen diesen Bereich.
Die Belichtung bestimmt die Lichtmenge, die der Sensor zur Erzeugung des Bildes empfängt. Eine übermäßige Belichtung kann dazu führen, dass die Kennzeichen überbelichtet erscheinen, während eine unzureichende Belichtung die Zeichen zu dunkel erscheinen lassen kann.
Einer der wichtigsten Parameter, die wir einstellen müssen, ist die Belichtungszeit.
Belichtungszeit (Shutter)
Die Belichtungszeit gibt an, wie lange der Sensor Licht aufnimmt.
- Kurze Belichtungszeit: ermöglicht schärfere Kennzeichen von fahrenden Fahrzeugen, wobei das Bild dunkler sein wird.
- Lange Belichtungszeit: ermöglicht die Aufnahme von mehr Licht, kann jedoch dazu führen, dass die Kennzeichen bei fahrenden Fahrzeugen verschwommen erscheinen.
Daher muss die Belichtungszeit umso kürzer sein, je höher die Geschwindigkeit des Fahrzeugs ist.
Hikvision legt für bestimmte LPR-Kameraserien folgende Richtwerte fest:
| Fahrzeuggeschwindigkeit | Belichtungszeit |
|---|---|
| Unter 30 km/h | 1/150 – 1/200 |
| Zwischen 30 und 60 km/h | 1/250 – 1/500 |
| Über 60 km/h | 1/500 – 1/1000 |
Diese Werte müssen an die Lichtverhältnisse und die Installation angepasst werden.
2.3 Verstärkung (Autoiris)
Die Verstärkung ermöglicht es, die Helligkeit des Bildes durch Verstärkung des Sensorsignals zu erhöhen.
Ein zu hoher Wert kann jedoch Rauschen verursachen und die Definition der Zeichen verringern.
Für bestimmte LPR-Serien empfiehlt Hikvision als Ausgangswert eine Verstärkung von 20.
Es wird empfohlen, zunächst die Belichtungszeit einzustellen und anschließend zu prüfen, ob die Verstärkung oder die Beleuchtung der Kamera angepasst werden muss.
2.4 WDR-Konfiguration
WDR (Wide Dynamic Range) ermöglicht den Ausgleich von Beleuchtungsunterschieden zwischen hellen und dunklen Bereichen eines Bildes.
Diese Funktion kann bei Installationen mit starkem Gegenlicht nützlich sein, beispielsweise an Garageneinfahrten oder in Bereichen, in denen Sonnenlicht direkt auf die Kamera fällt.
Dennoch wird bei LPR-Kameras empfohlen, WDR zunächst deaktiviert zu lassen, da die Verarbeitung Geisterbilder (Ghosting) oder einen Schärfeverlust bei Kennzeichen fahrender Fahrzeuge verursachen kann.
Aus diesem Grund wird empfohlen, vor der Aktivierung von WDR zu versuchen, die Beleuchtungsprobleme mithilfe der Einstellungen für Belichtung und Verstärkung zu korrigieren.

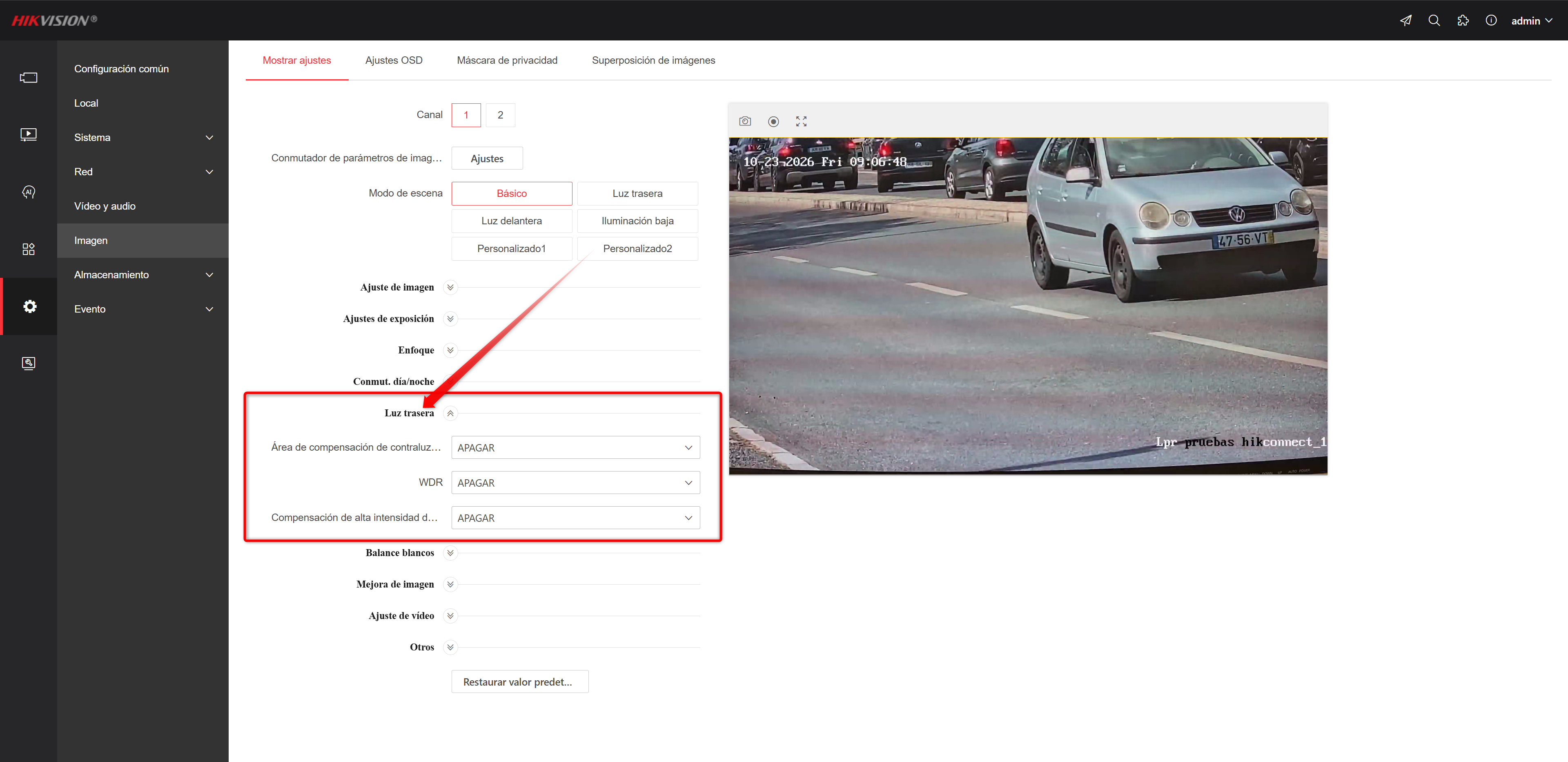

Die WDR-Einstellungen befinden sich in diesem Bereich:
WICHTIG: Bei einer LPR-Kamera müssen wir der Lesbarkeit der Zeichen auf den Kennzeichen Vorrang geben, auch wenn dadurch der Rest des Bildes dunkler erscheint, insbesondere nachts.
2.5 Konfiguration der Erkennung.

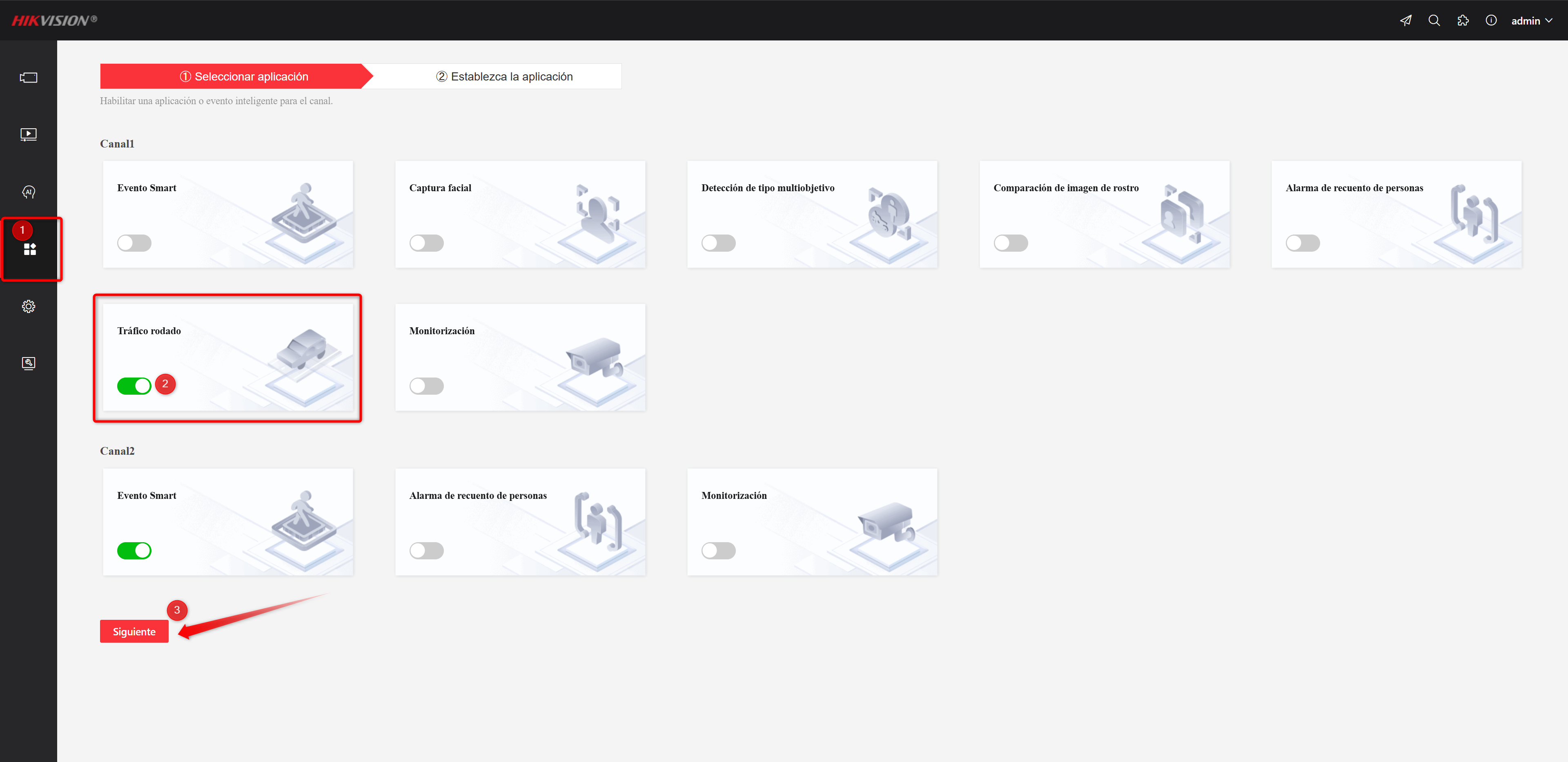

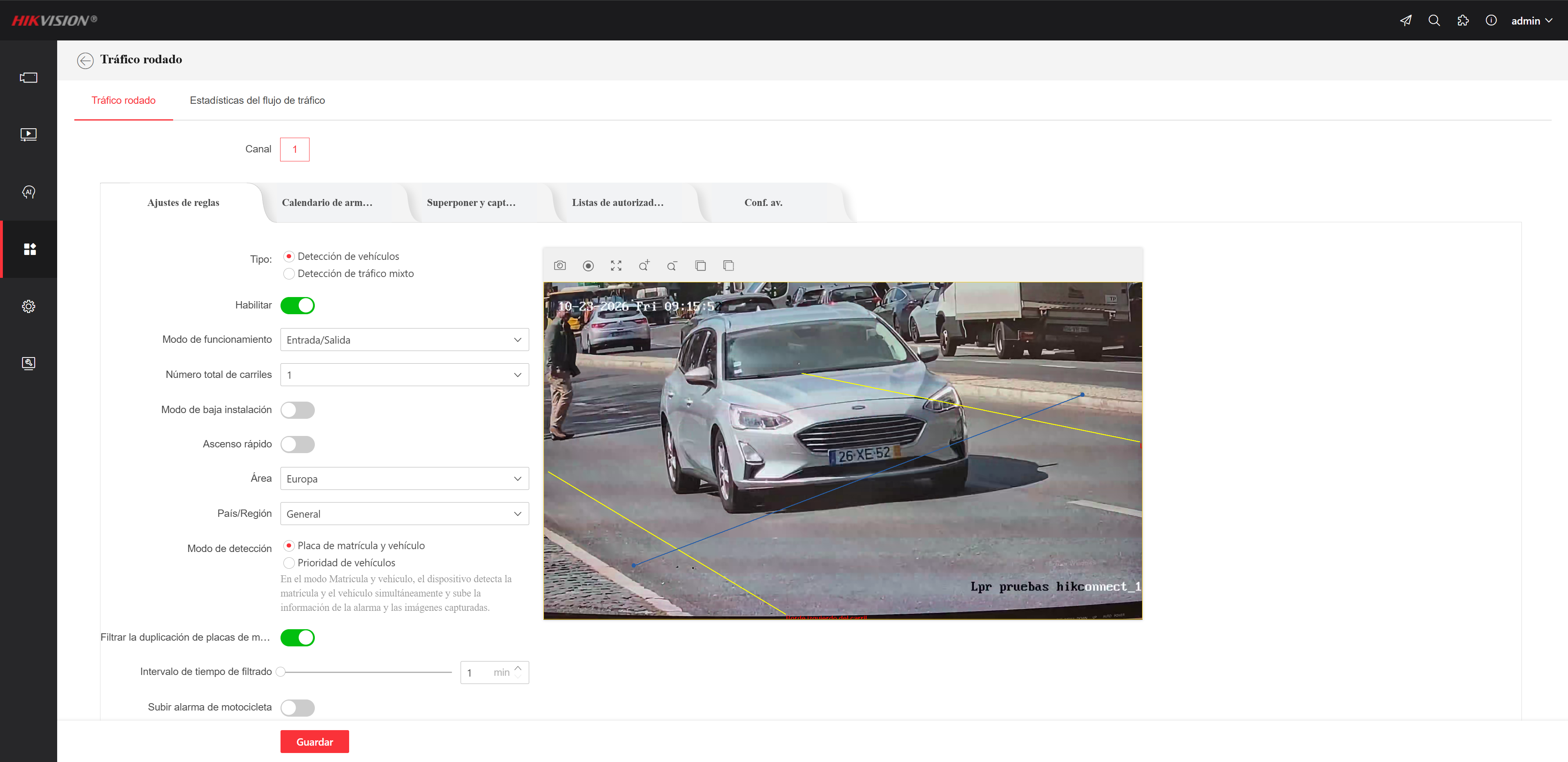

Nach der Konfiguration der Bildeinstellungen der Kamera müssen wir im VCA-Bereich der Kamera die Erkennung des Straßenverkehrs aktivieren.

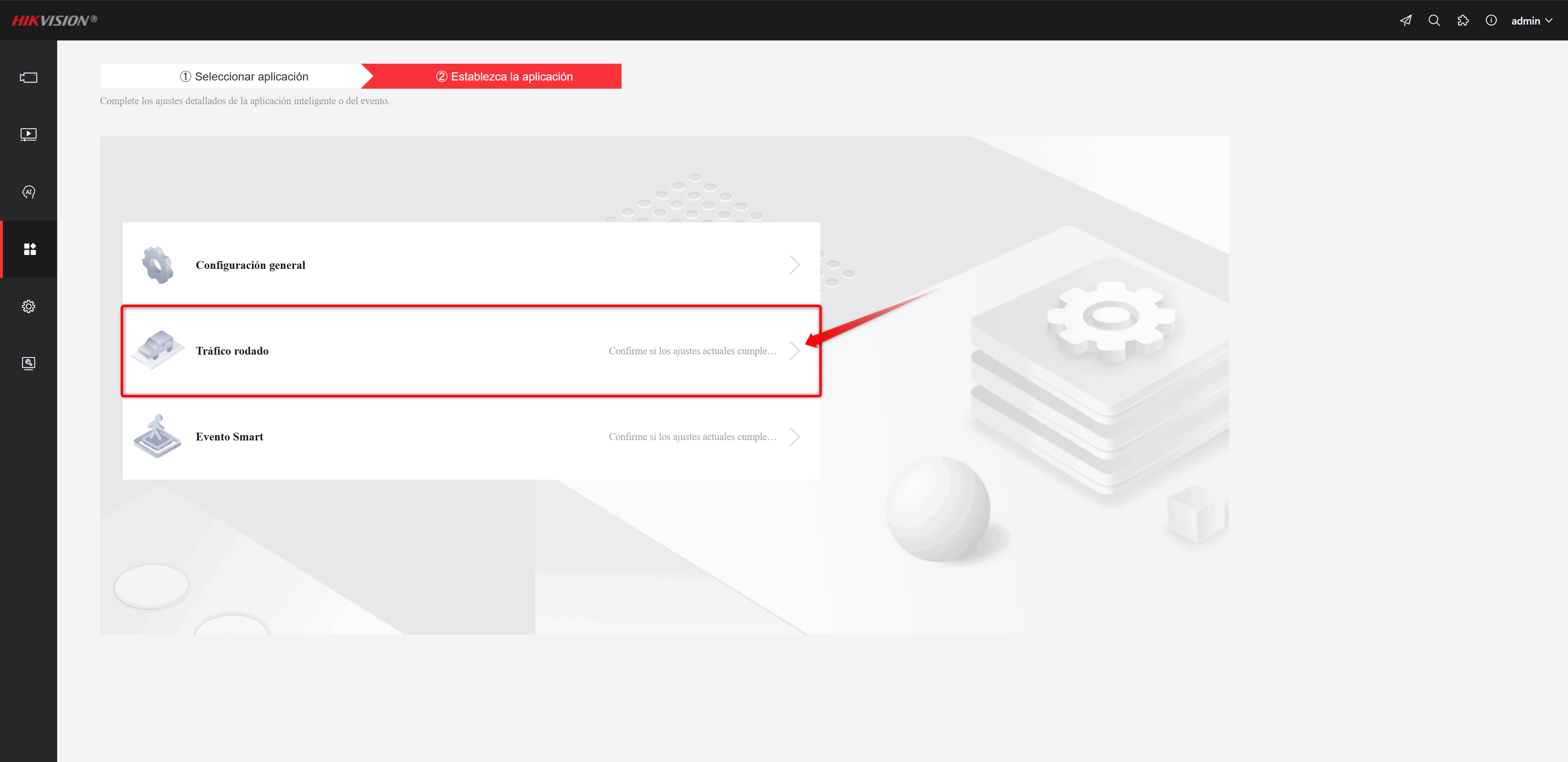

Anschließend rufen wir den Bereich für den Straßenverkehr auf, um die Erkennung zu konfigurieren.
Danach aktivieren wir die Erkennung und konfigurieren die Erkennungsparameter.
Wir müssen die Anzahl der zu erkennenden Fahrspuren berücksichtigen und die Fahrspurbegrenzungen sowie die Erkennungslinie anpassen.
Außerdem müssen wir den Bereich der zu erkennenden Kennzeichen berücksichtigen.

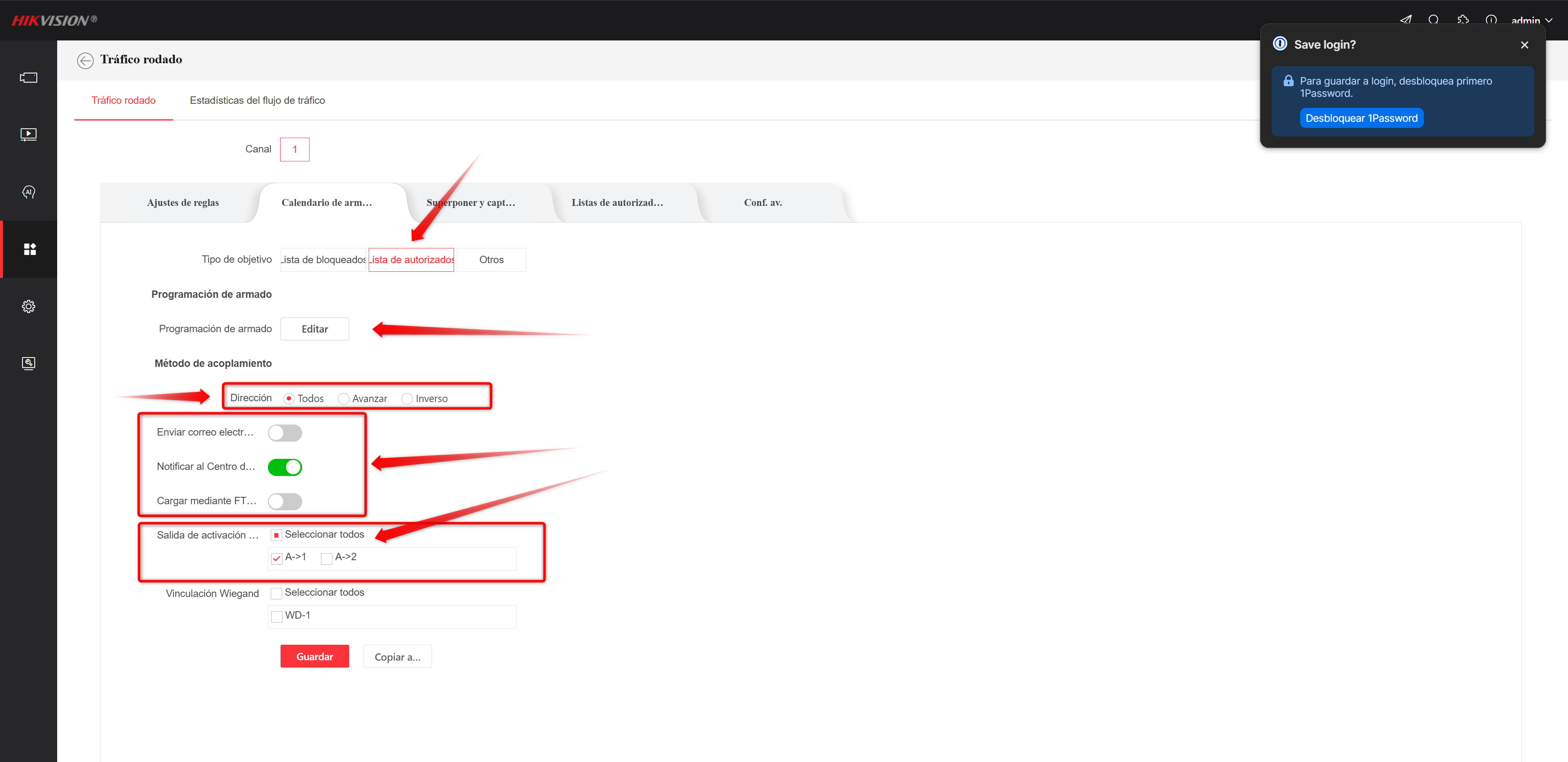

Anschließend müssen wir den Betriebszeitplan in Bezug auf die Kennzeichenlisten und deren Verhalten nach dem Abgleich der Kennzeichen anpassen.
Der Betriebszeitplan und die auszuführenden Aktionen müssen berücksichtigt werden, beispielsweise eine E-Mail-Benachrichtigung, eine Benachrichtigung an das Benachrichtigungszentrum (mobile App und Desktop-Umgebungen) und ob dadurch der Alarmausgang geöffnet wird, um Schranken oder Ähnliches zu öffnen.
Über die Option zum Hochladen per FTP werden die Kennzeichen, die der Regel entsprechen, auf der MicroSD-Karte der Kamera gespeichert.
2.6 Verwaltung von Kennzeichenlisten.

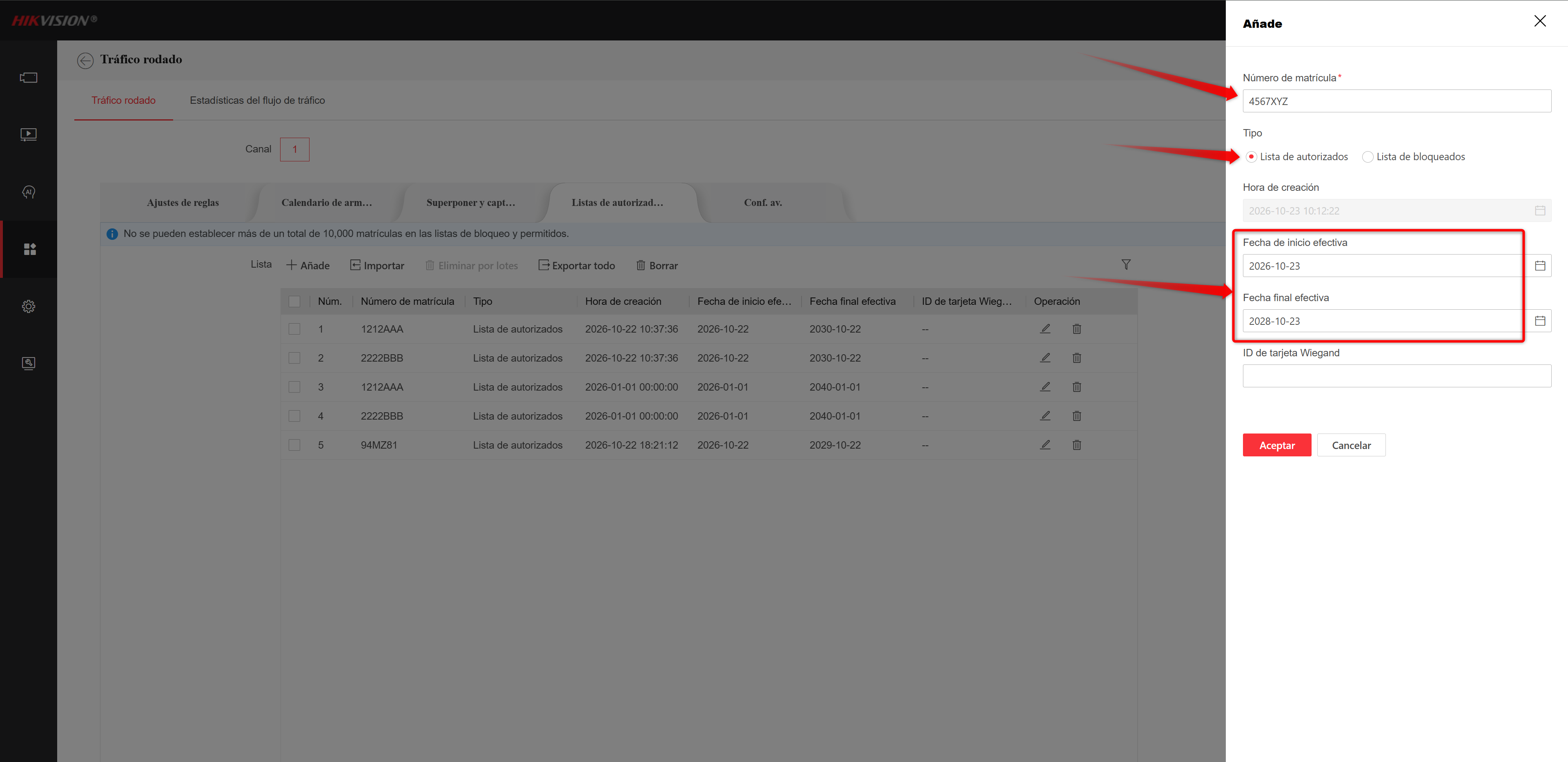

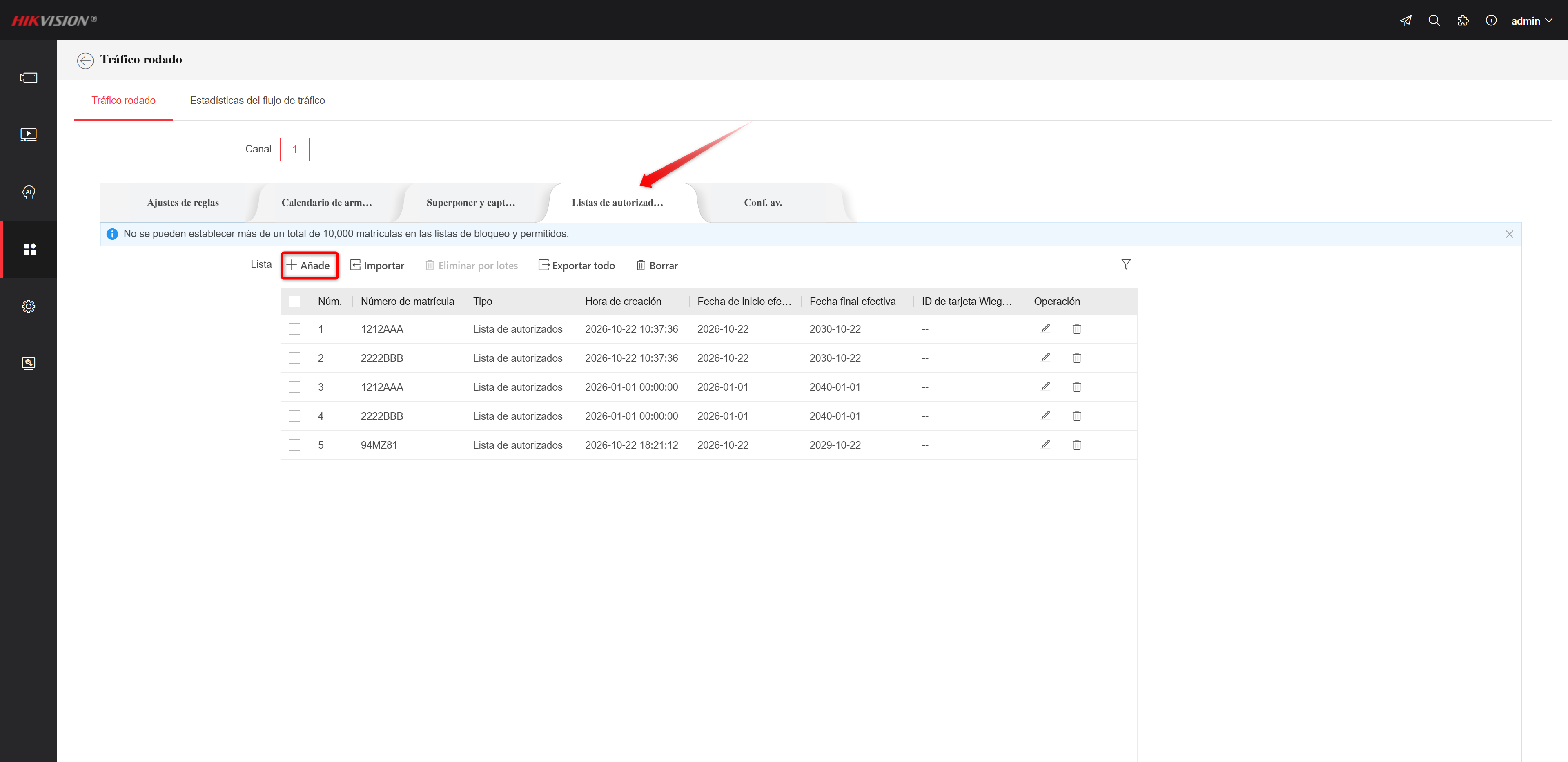

Als Nächstes beginnen wir damit, die Kennzeichen zur Datenbank der Kamera hinzuzufügen. Sie müssen diesen Bereich aufrufen:
In diesem Bereich geben wir das Kennzeichen selbst ein und wählen aus, in welche Liste es aufgenommen werden soll. Außerdem geben wir die Gültigkeitsdauer des Kennzeichens im System an, indem wir ein Start- und ein Enddatum festlegen.
Wenn Sie eine vollständige Kennzeichenliste importieren möchten, empfehlen wir, ein Kennzeichen manuell hinzuzufügen und die XLS-Datei der Kamera zu exportieren. Auf diese Weise wird das von der Kamera verwendete Format beibehalten.
Wenn diese Vorlage ausgefüllt ist, können Sie die Kennzeichenliste direkt in die Kamera importieren.
3. Suche nach Kennzeichen.
3.1 Suche nach Kennzeichen über die Weboberfläche

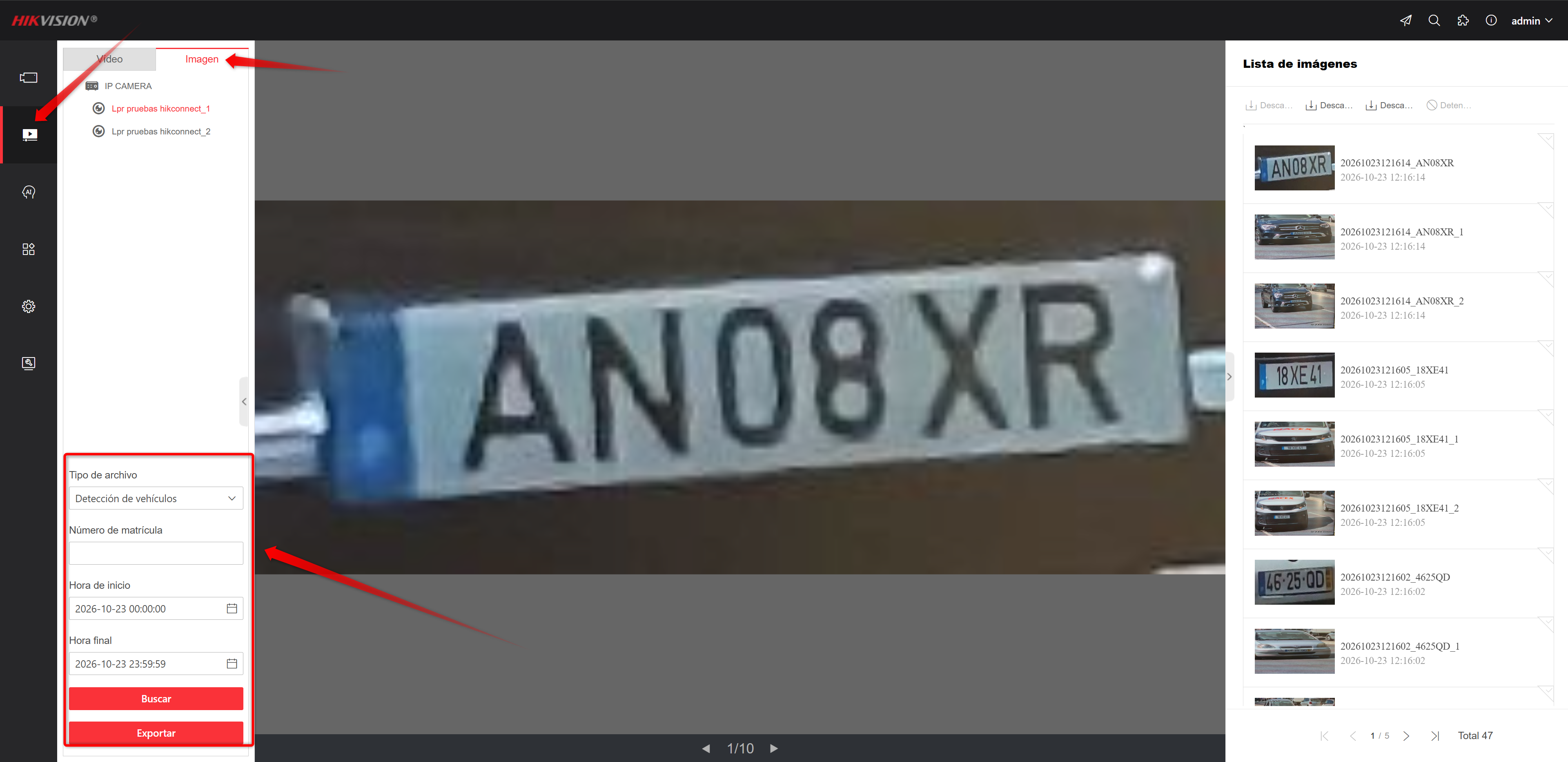

Um nach den auf der MicroSD-Karte der Kamera gespeicherten Kennzeichen zu suchen, müssen Sie den Wiedergabebereich der Kamera aufrufen. Dort wählen wir den Bildbereich aus.
Nach dem Öffnen dieses Bereichs werden die verfügbaren Filter angezeigt. Dort wählen wir je nach vorheriger Konfiguration der Erkennung die Fahrzeugerkennung oder den gemischten Verkehr aus.
Außerdem können wir nach einem bestimmten Kennzeichen suchen und nach Datum und Uhrzeit der Erkennung filtern.
In der rechten Seitenleiste finden wir die durch die konfigurierte Erkennung und den Abgleich gespeicherten Kennzeichen.
3.2 Suche nach Kennzeichen über IVMS4200

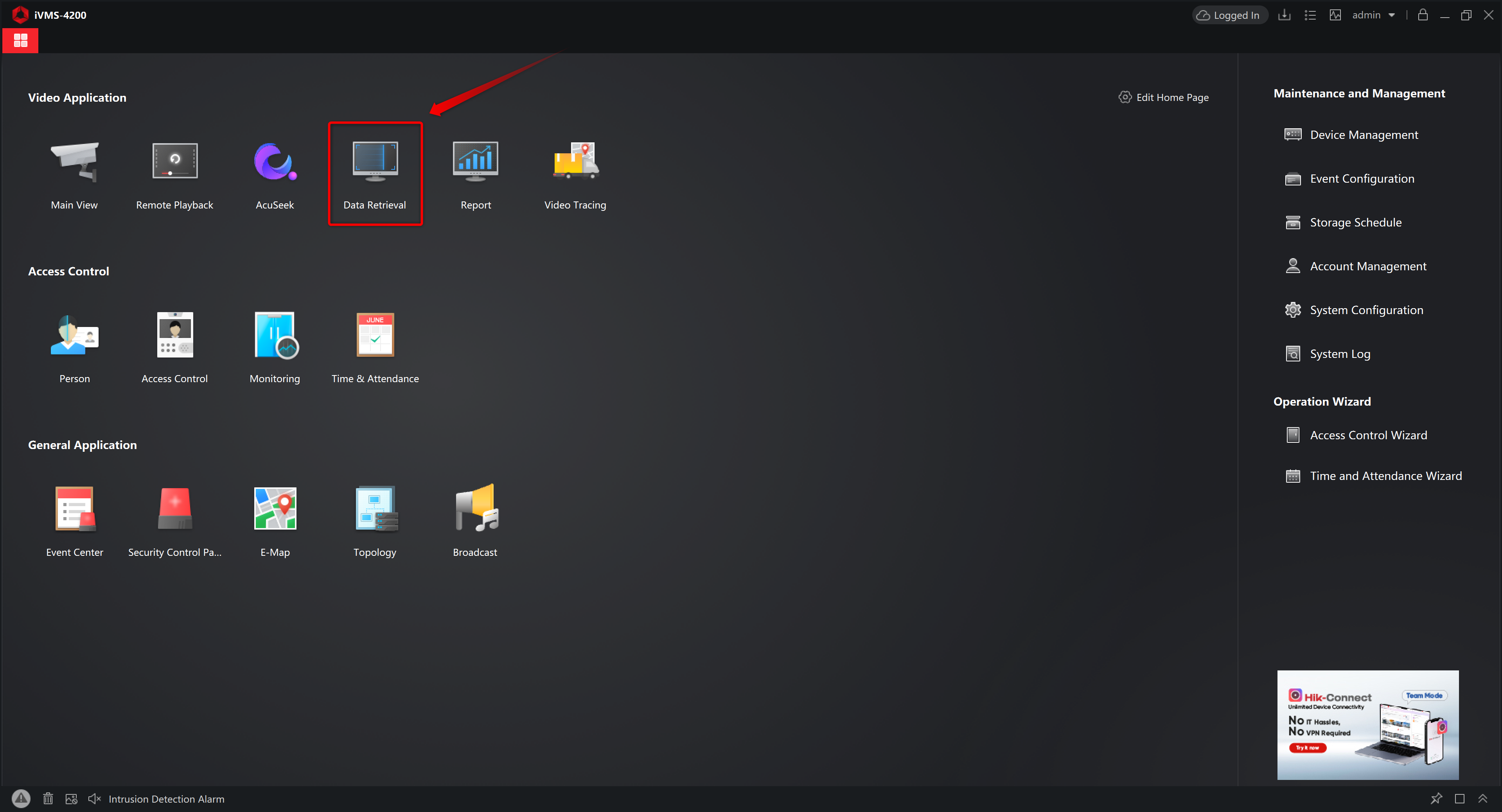

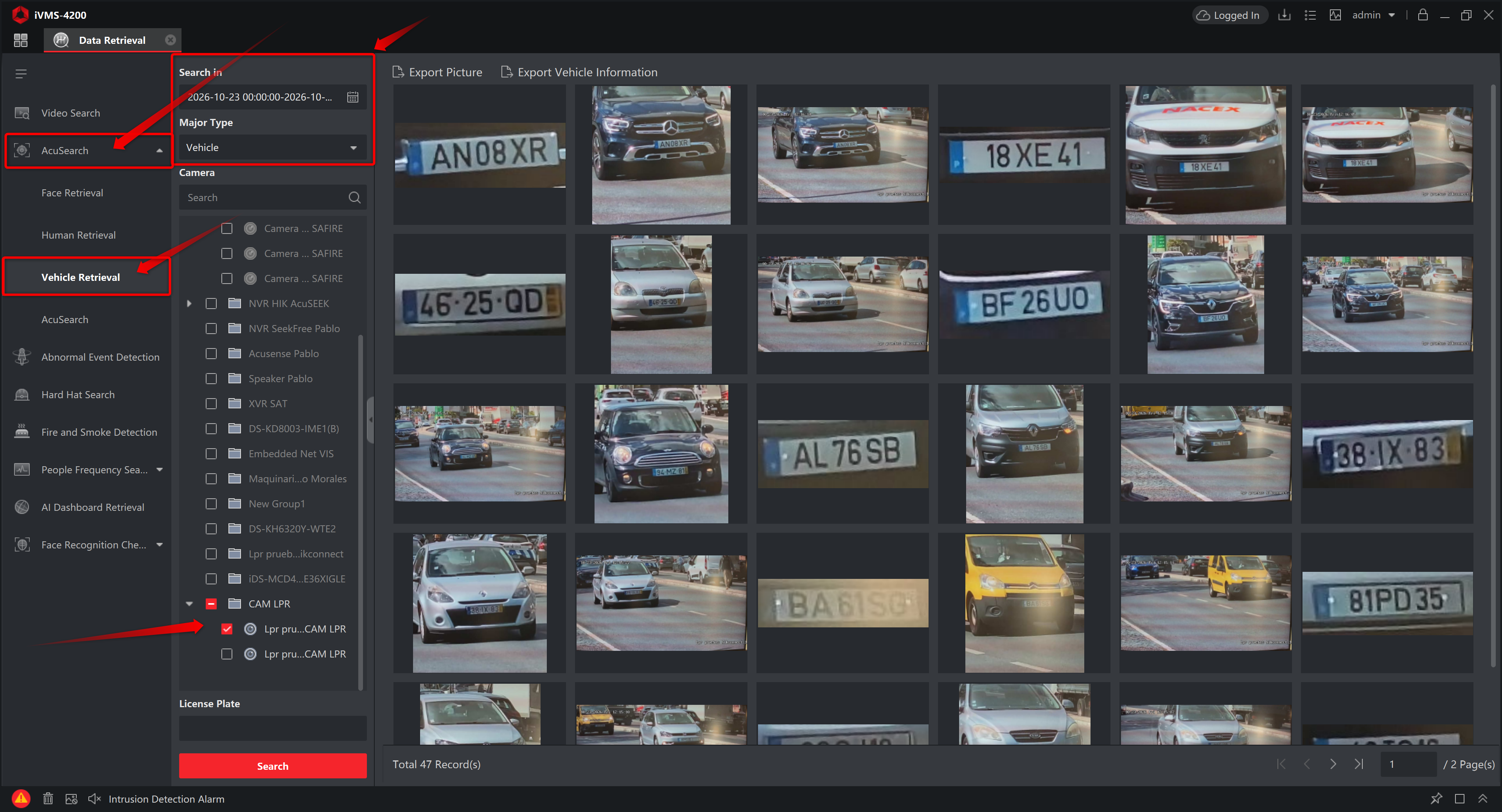

Um über IVMS4200 zu suchen, müssen Sie den Bereich „Data Retrieval“ aufrufen.
Nach dem Aufrufen dieses Bereichs müssen Sie die Option „AcuSearch“ auswählen. Dort finden Sie den Abschnitt „Vehicle Retreival“. In diesem Abschnitt können Sie die Kamera auswählen und einen Filter anwenden, um die auf der MicroSD-Karte der Kamera gespeicherten Kennzeichen zu finden.
