Die Safire Smart LPR V2-Serie stellt einen bedeutenden Fortschritt in der Verkehrsüberwachung dar und bietet hochpräzise Analysen sowohl für die Überwachung von Straßen mit hoher Geschwindigkeit als auch für die automatisierte Zutrittskontrolle. Dieser Leitfaden beschreibt die Konfiguration der Modelle SF-IPB585ZA-4LPR-V2 und SF-IPB585ZA-4LPR-0832V2.
Szenario: Kennzeichenerkennung (Verkehrsfluss)
Erkennungskonfiguration
Zeitplaneinstellungen
Verknüpfungseinstellungen
Vergleichseinstellungen
Verknüpfungseinstellungen
Verwaltung der Fahrzeugdatenbank
OSD-Einstellungen
Szenario Einfahrt & Ausfahrt (Zutrittskontrolle)
Erkennungskonfiguration
Verwaltung der Fahrzeugdatenbank
Erweiterte Konfiguration der Zutrittskontrolle
OSD-Einstellungen
Echtzeitüberwachung
Datenabruf und -export
1. Auswählen des Anwendungsszenarios
Vor der Konfiguration der Analysen müssen Sie festlegen, wie die Kamera eingesetzt wird. Die V2-Firmware optimiert die Verarbeitung basierend auf zwei primären Szenarien:
Szenario: Kennzeichenerkennung (Verkehrsfluss)
Optimal für die Überwachung öffentlicher Straßen oder Parkgassen, bei denen die Datenerfassung und Verkehrsanalyse im Vordergrund stehen.

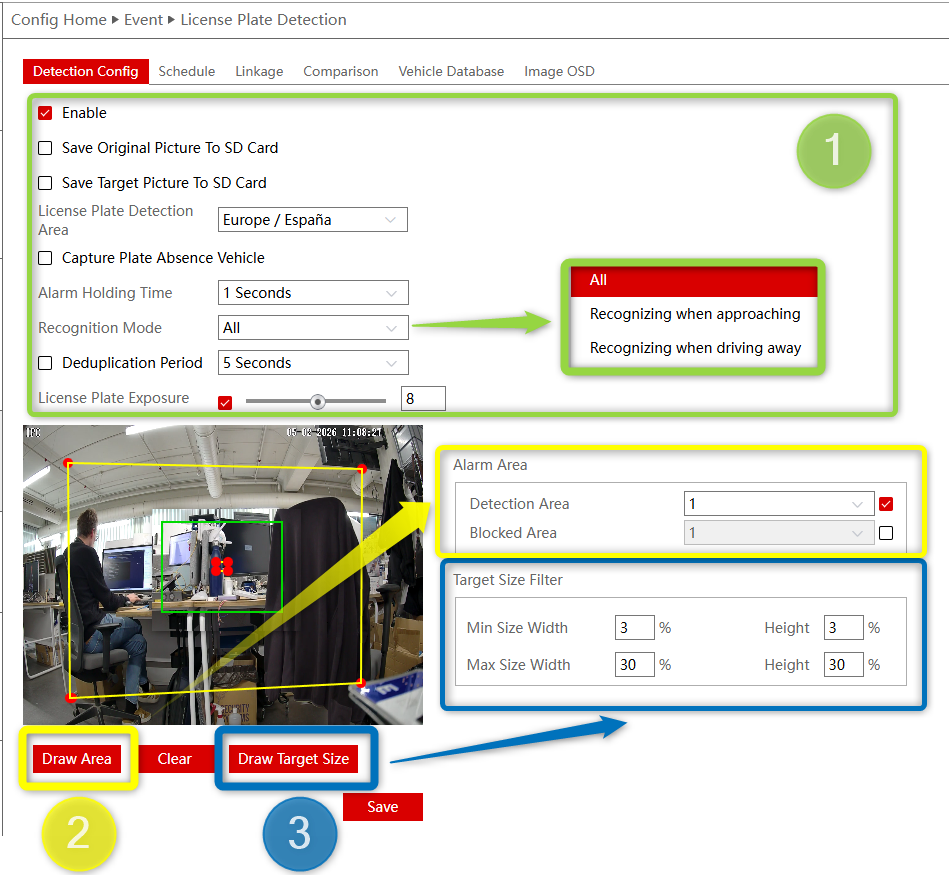

Erkennungskonfiguration
Erkennungseinstellungen: Aktivieren Sie die Speichereinstellungen, damit Metadaten gespeichert werden.
Erkennungsmodi: Wählen Sie abhängig vom Verkehrsfluss:
Alle: Erfasst alles.
Annähernd: Wird nur ausgelöst, wenn sich das Fahrzeug auf das Objektiv zubewegt.
Entfernung: Wird ausgelöst, wenn das Fahrzeug wegfährt.
Bereichsanpassung: Definieren Sie Ihren Erkennungsbereich (in dem die OCR-Engine sucht) und Sperrbereiche (um statische Kennzeichen geparkter Fahrzeuge oder Schilder zu ignorieren).
Filter für Zielgröße: Legen Sie die minimale/maximale Kennzeichengröße fest, um Fehlauslösungen durch kleine Objekte oder Störungen aus der Entfernung zu verhindern.

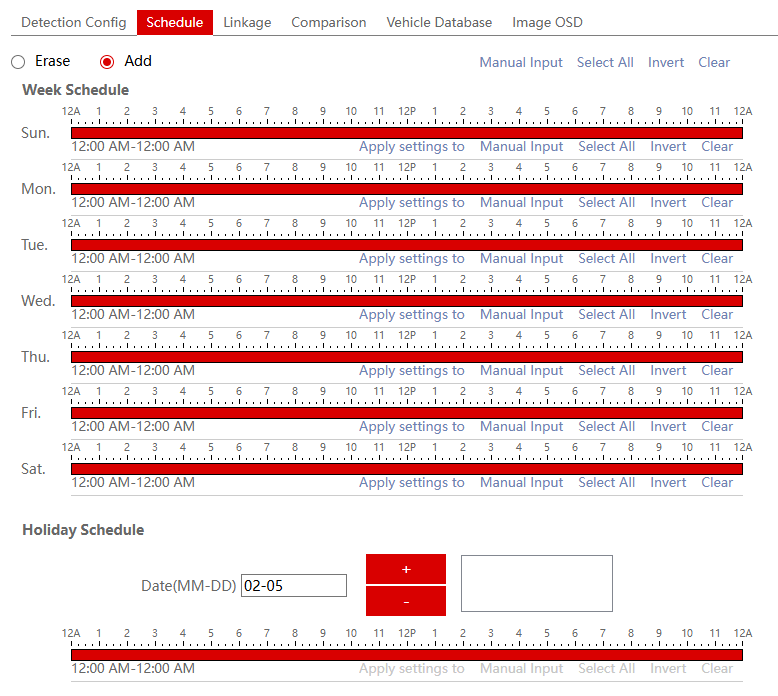

Zeitplaneinstellungen
Verknüpfungseinstellungen

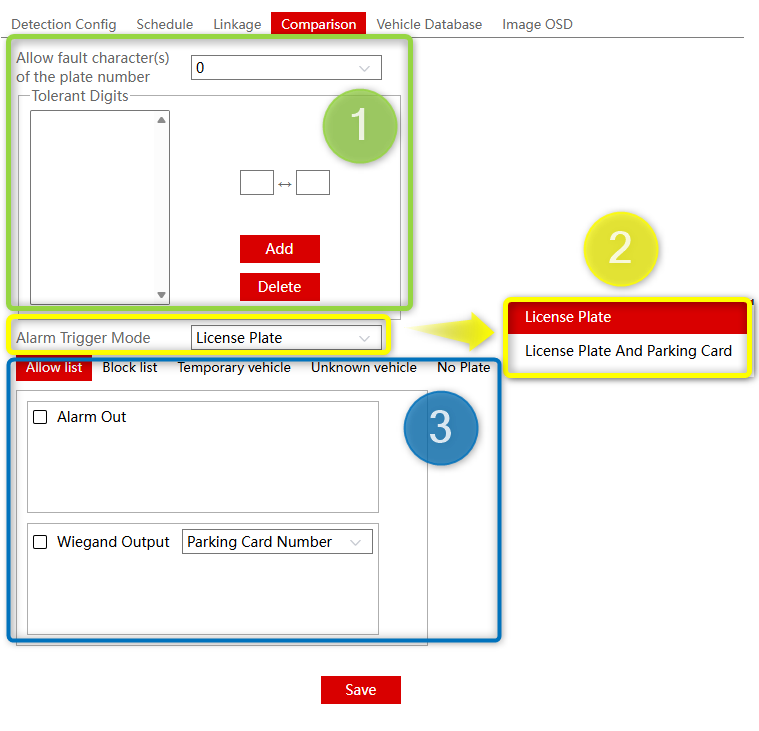

Vergleichseinstellungen
Tolerierte Zeichen: Um verschmutzte Kennzeichen oder extreme Wetterbedingungen zu berücksichtigen, können Sie eine Toleranzstufe festlegen (z. B. die Zulassung von 1 „Fehlerzeichen“). Dadurch wird sichergestellt, dass sich das Tor weiterhin öffnet, wenn ein „B“ als „8“ erkannt wird.
-
Alarmauslösemodus:
1. Kennzeichen: Standardauslöser.
2. Kennzeichen & Parkkarte (Wiegand): Dual-Authentifizierungsmodus, der sowohl eine Kennzeichenübereinstimmung als auch ein physisches Zugangsmedium erfordert.
Verknüpfungseinstellungen
Legen Sie fest, was geschieht, wenn eine Übereinstimmung in Ihren Listen (Zulassungsliste/Sperrliste) gefunden wird:
Alarmausgang: Löst das interne Relais aus, um eine Schranke zu öffnen.
Wiegand-Ausgang: Sendet die Kennzeichendaten an eine externe Zutrittssteuerung eines Drittanbieters.

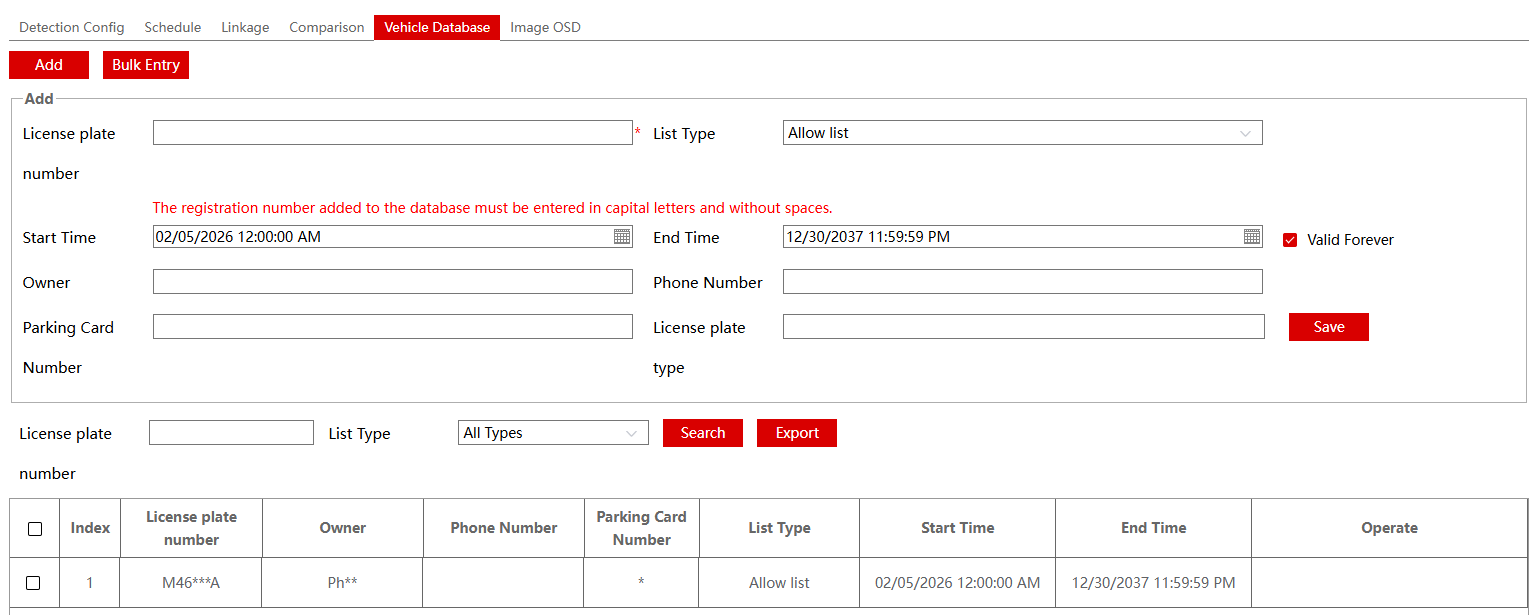

Verwaltung der Fahrzeugdatenbank
Safire Smart V2 unterstützt die Verwaltung einer integrierten Datenbank, ohne dass ein externer NVR/Server erforderlich ist.
Manuelle Eingabe: Optimal zum Hinzufügen einzelner Besucher oder Mitarbeiter.

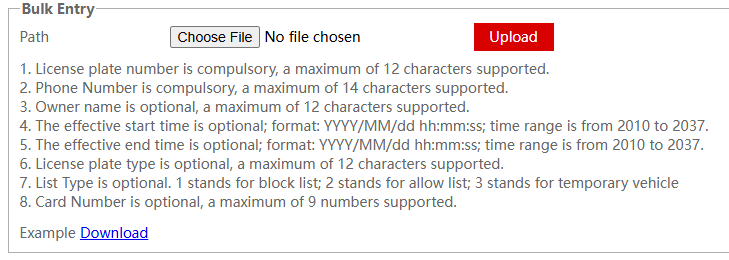

Masseneingabe: Importieren Sie CSV-Dateien für große Datenbanken in Wohnanlagen oder Unternehmen.

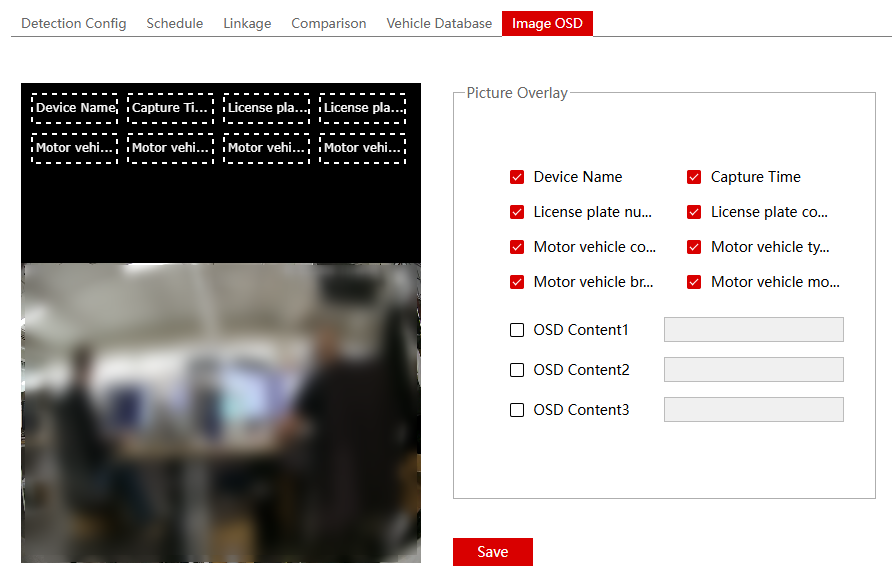

OSD-Einstellungen
Passen Sie an, welche Informationen auf dem Bildschirm angezeigt werden (z. B. Kennzeichennummer, Zeitstempel oder Listenkategorie).
Szenario Einfahrt & Ausfahrt (Zutrittskontrolle)
Für Tore und Schranken vorgesehen. Dieses Szenario konzentriert sich auf den Abgleich von Kennzeichen mit einer Datenbank, um physische Hardware auszulösen.
Erkennungskonfiguration
Erkennungseinstellungen: Aktivieren Sie die Speichereinstellungen, damit Metadaten gespeichert werden.
Erkennungsmodi: Wählen Sie abhängig vom Verkehrsfluss:
Alle: Erfasst alles.
Annähernd: Wird nur ausgelöst, wenn sich das Fahrzeug auf das Objektiv zubewegt.
Entfernung: Wird ausgelöst, wenn das Fahrzeug wegfährt.
Bereichsanpassung: Definieren Sie Ihren Erkennungsbereich (in dem die OCR-Engine sucht) und Sperrbereiche (um statische Kennzeichen geparkter Fahrzeuge oder Schilder zu ignorieren).
Filter für Zielgröße: Legen Sie die minimale/maximale Kennzeichengröße fest, um Fehlauslösungen durch kleine Objekte oder Störungen aus der Entfernung zu verhindern.
Verwaltung der Fahrzeugdatenbank
Safire Smart V2 unterstützt die Verwaltung einer integrierten Datenbank, ohne dass ein externer NVR/Server erforderlich ist.
Manuelle Eingabe: Optimal zum Hinzufügen einzelner Besucher oder Mitarbeiter.
Masseneingabe: Importieren Sie CSV-Dateien für große Datenbanken in Wohnanlagen oder Unternehmen.

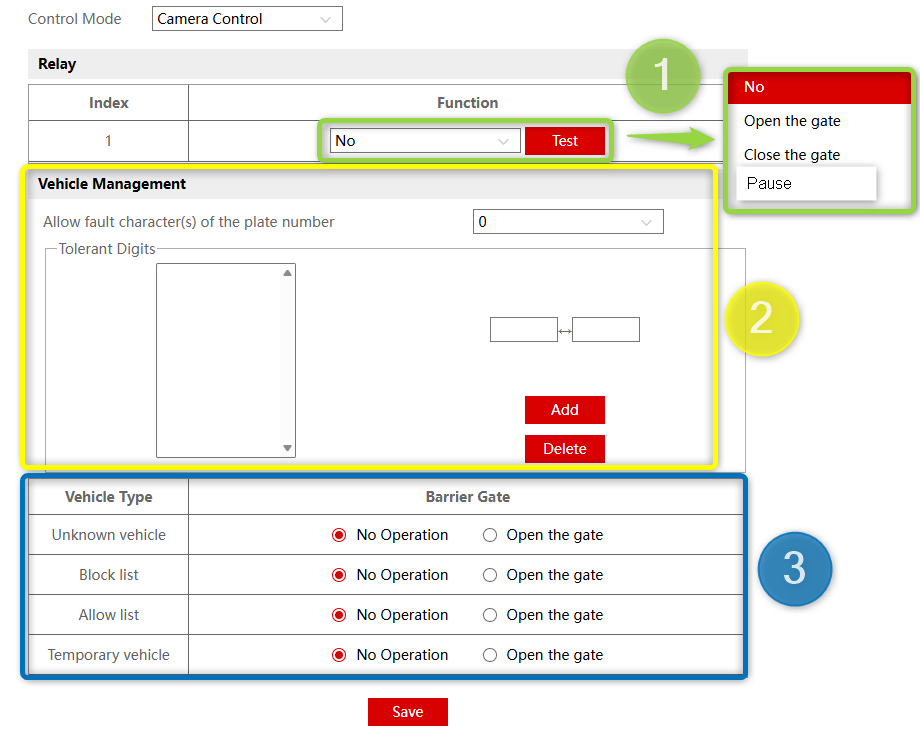

Erweiterte Konfiguration der Zutrittskontrolle
LPR V2 ermöglicht eine detaillierte Steuerung der Interaktion der Kamera mit physischen Schranken.
Relais- und Schrankenlogik
Manueller Relaistest: Sie können die Schrankenverbindung manuell testen, indem Sie im Relaisfunktionsmenü Tor öffnen, Tor schließen oder Pause auswählen.
-
Fahrzeugbasierte Regeln: Sie können spezifische Aktionen für verschiedene Fahrzeugkategorien festlegen:
Unbekanntes Fahrzeug: Legen Sie fest, ob das Tor für nicht erkannte Kennzeichen geschlossen bleibt oder geöffnet wird.
Zulassungsliste: Wird für den automatisierten Zutritt in der Regel auf „Tor öffnen“ gesetzt.
Sperrliste: Auf „Keine Aktion“ setzen, damit gesperrte Fahrzeuge nicht einfahren können.
Temporäres Fahrzeug: Benutzerdefinierte Regeln für Besucher oder zeitlich begrenzten Zutritt.
Alarmausgang
Wenn die Kamera eine Schranke steuert, stellen Sie sicher, dass Alarmausgang auf Zutrittskontrolle eingestellt ist.
Zu Testzwecken können Sie auch Alarmverknüpfung oder Manuelle Bedienung auswählen.
OSD-Einstellungen
Passen Sie an, welche Informationen auf dem Bildschirm angezeigt werden (z. B. Kennzeichennummer, Zeitstempel oder Listenkategorie).

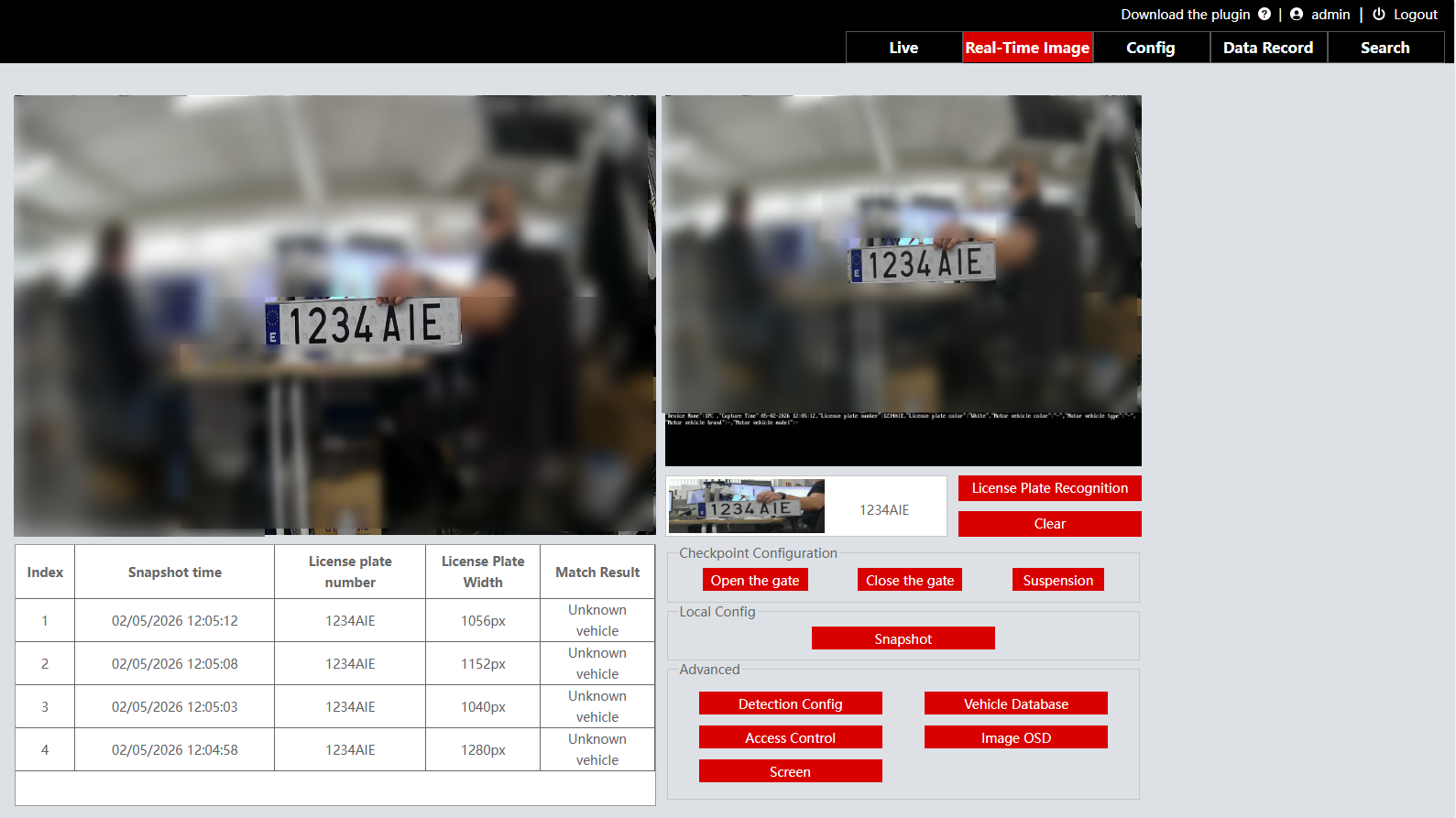

Echtzeitüberwachung
Dieser Modus bietet ein eigenes Dashboard. Von hier aus können Bediener:
Den Befehl Tor öffnen/schließen manuell auslösen.
Sofortige Schnappschüsse aufnehmen.
Schnell zu den erweiterten LPR-Konfigurationen wechseln.

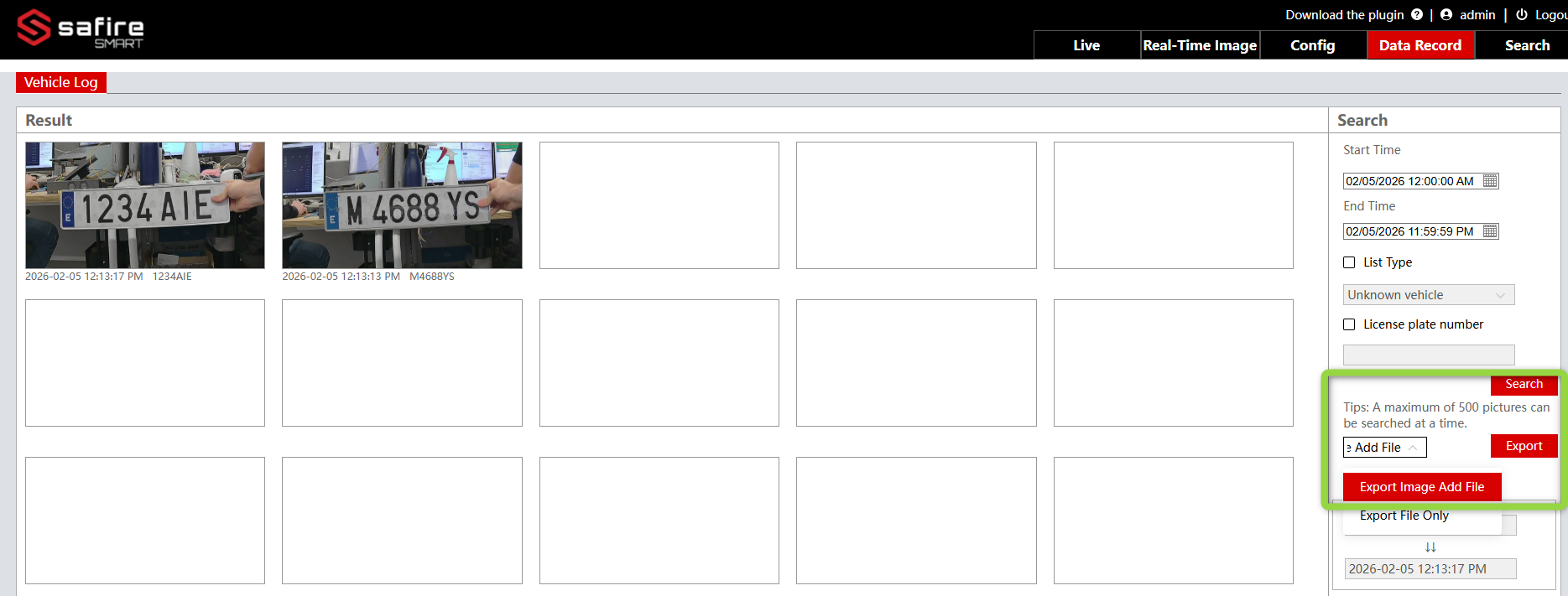

Datenabruf und -export
Suchbegrenzungen: Um die Leistung aufrechtzuerhalten, zeigt das System maximal 500 Bilder pro Suchabfrage an.
Exportoptionen:
Nur Datei: Ein CSV-/Excel-Protokoll mit Kennzeichennummern und Uhrzeiten.
Bild und Datei: Enthält den zugeschnittenen Kennzeichen-Schnappschuss sowie das Fahrzeugbild im vollständigen Bildausschnitt.
