Nachdem wir nun die Produkte kennengelernt haben, können wir mit der Installation des Safire Smart Videoüberwachungssystems beginnen.
Zuerst die Kabel und wenn diese fertig sind, geht es ans Anschließen und dann ans Programmieren.
Nachdem Sie den Mantel des UTP-Kabels abisoliert haben (achten Sie darauf, dass die Datenkabel keine Einkerbungen aufweisen, da diese durch Vibrationen oder zu viel Bewegung abbrechen können), nehmen Sie die verdrillten Adernpaare auseinander, und zwar pro Adernpaar. Legen Sie sie dann in die Farbkombination des Keystone.
|
Sehen Sie nun Zahlen, Buchstaben und Farben auf dem Aufkleber des Schlusssteins. Beginnen wir mit den Buchstaben A und B. A= die amerikanische Art Wir bringen also die Farben in der Reihenfolge des Aufklebers an. Die Adernpaare 1,2,3 und 6 sind immer für Daten und in manchen Fällen auch für Strom. 4,5,7 und 8 für Strom, je nach PoE-Standard der Kamera und des Switches. |
Jetzt, da wir die Kabel fertiggestellt haben, können wir damit beginnen, sie zu verbinden.

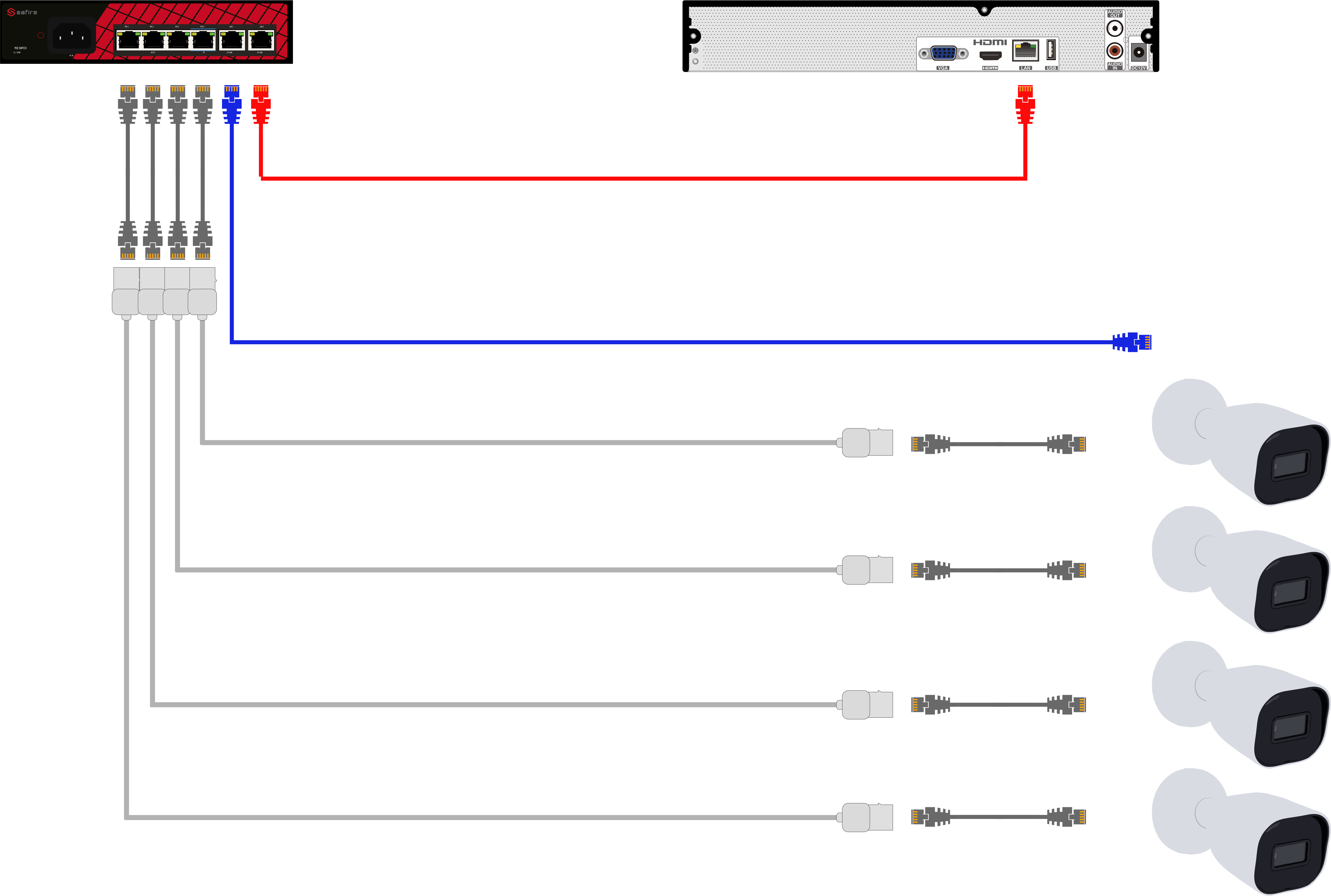

Verkabelung von NVR und PoE-Switch mit zwei Up-Links
Verbinden Sie die kurzen Patchkabel mit den Keystones und dem PoE-Switch, die zu den Kameras führen.
Verbinden Sie einen der UP-Links mit dem NVR de mit einem roten Patchkabel.
Und die anderen UP-Links mit dem Router oder Modem.
Wenn Sie ihn auf diese Weise anschließen, gehen die Daten direkt an den NVR und nicht über das Modem oder einen anderen Switch im Netzwerk.
Verkabelung des NVR mit PoE
Wenn Sie eine größere Installation mit 16 Kameras haben, können Sie die gesamte Installation auch in einem Patch-Schrank unterbringen und so eine übersichtliche Installation schaffen.
Dies ist natürlich auch mit einer 4-Kamera-Installation möglich, für die es auch kleinere Schränke gibt.
 |
 |
 |
 |
Damit können Sie die Installation vollständig absperren und niemand hat Zugriff auf den Rekorder.
