LPR-Kamera-Installation

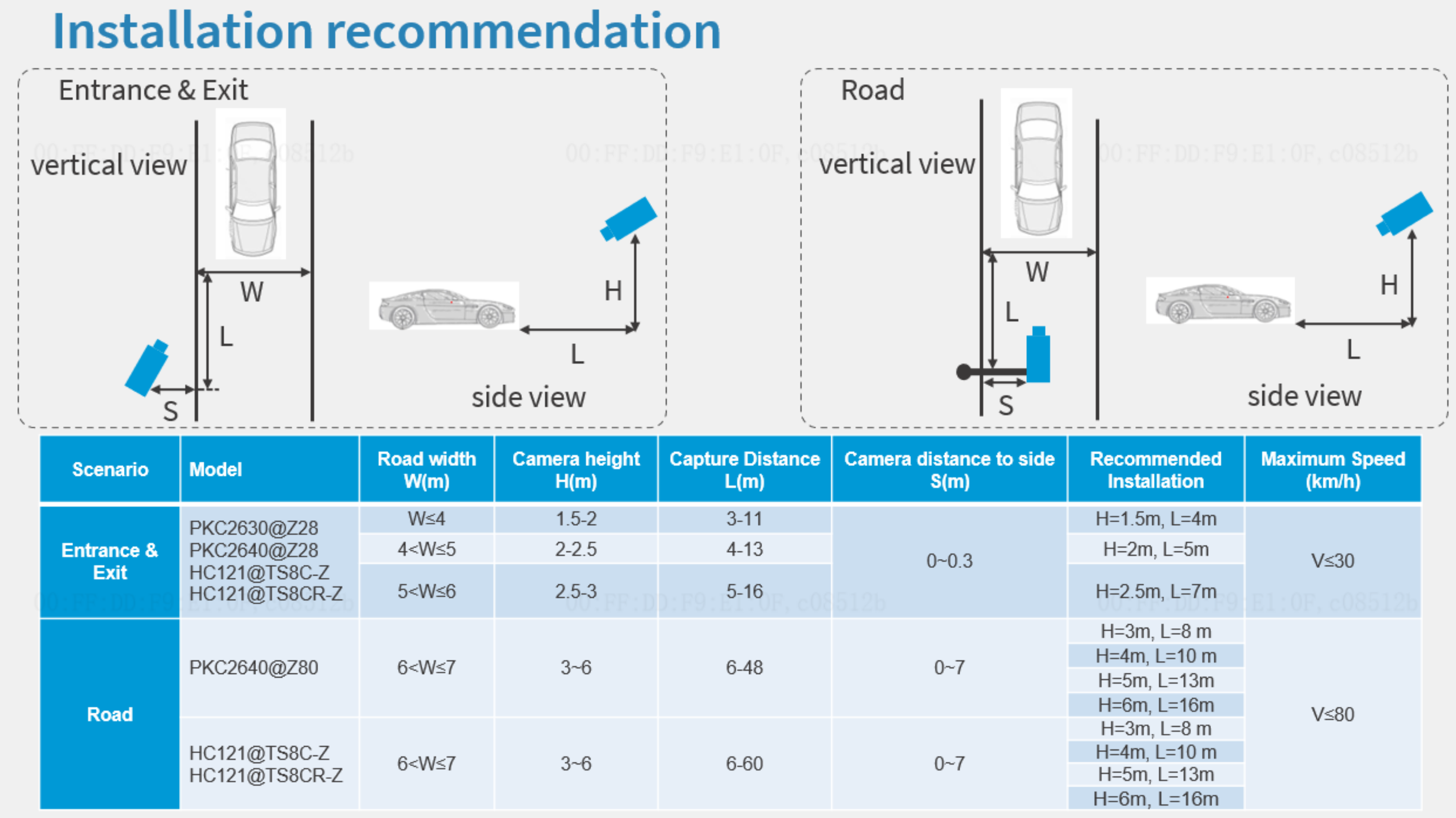

Im folgenden Handbuch und Diagramm können Sie die Empfehlungen des Herstellers für eine korrekte Installation der LPR-Kameras sehen
Konfiguration der Uniview LPR-Kamera

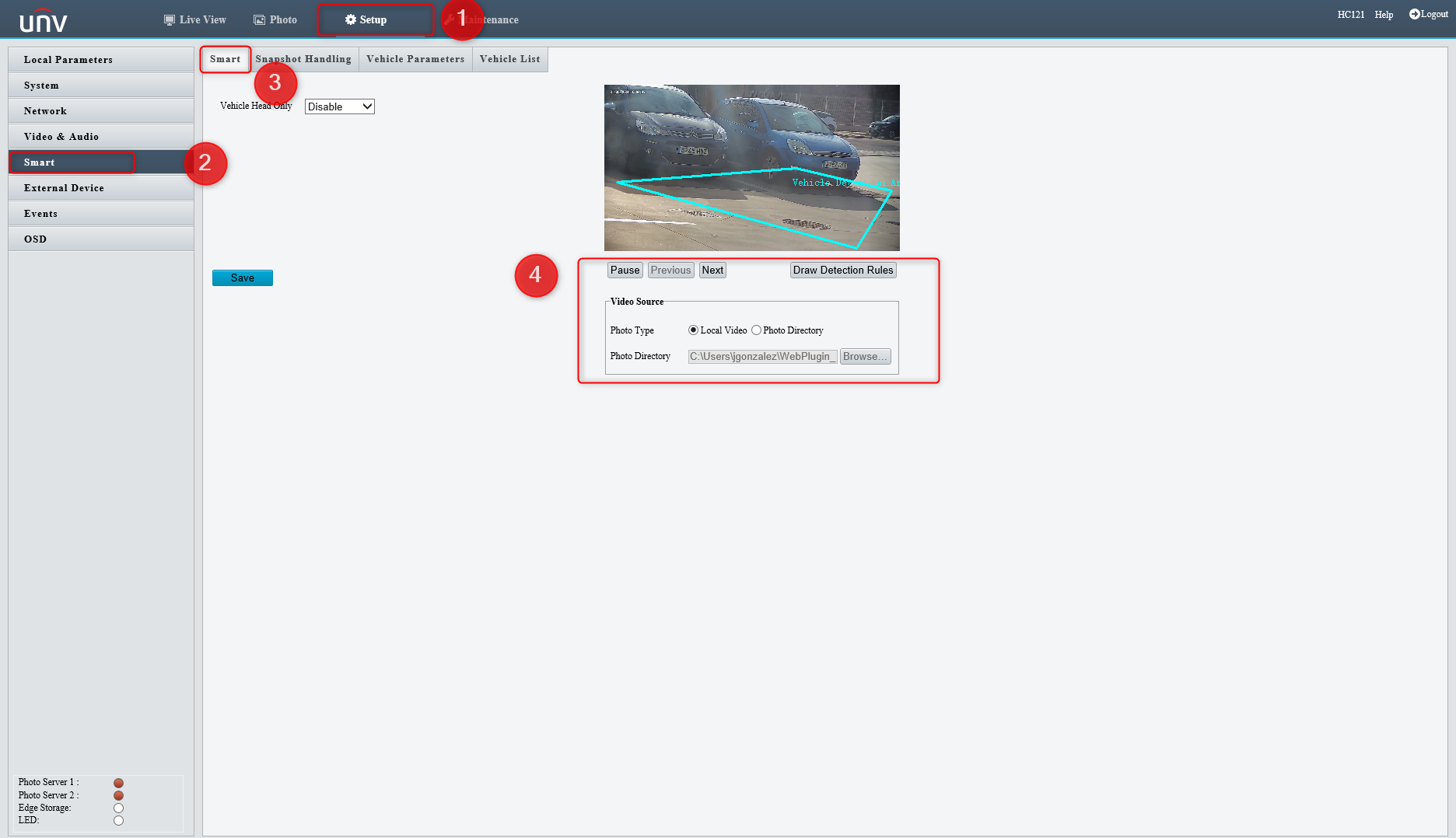

Um die Erkennungsregel zu konfigurieren, wählen Sie die Erkennungsregel für das Ziehen aus, d.h. den Ort, an dem Sie erkennen möchten.

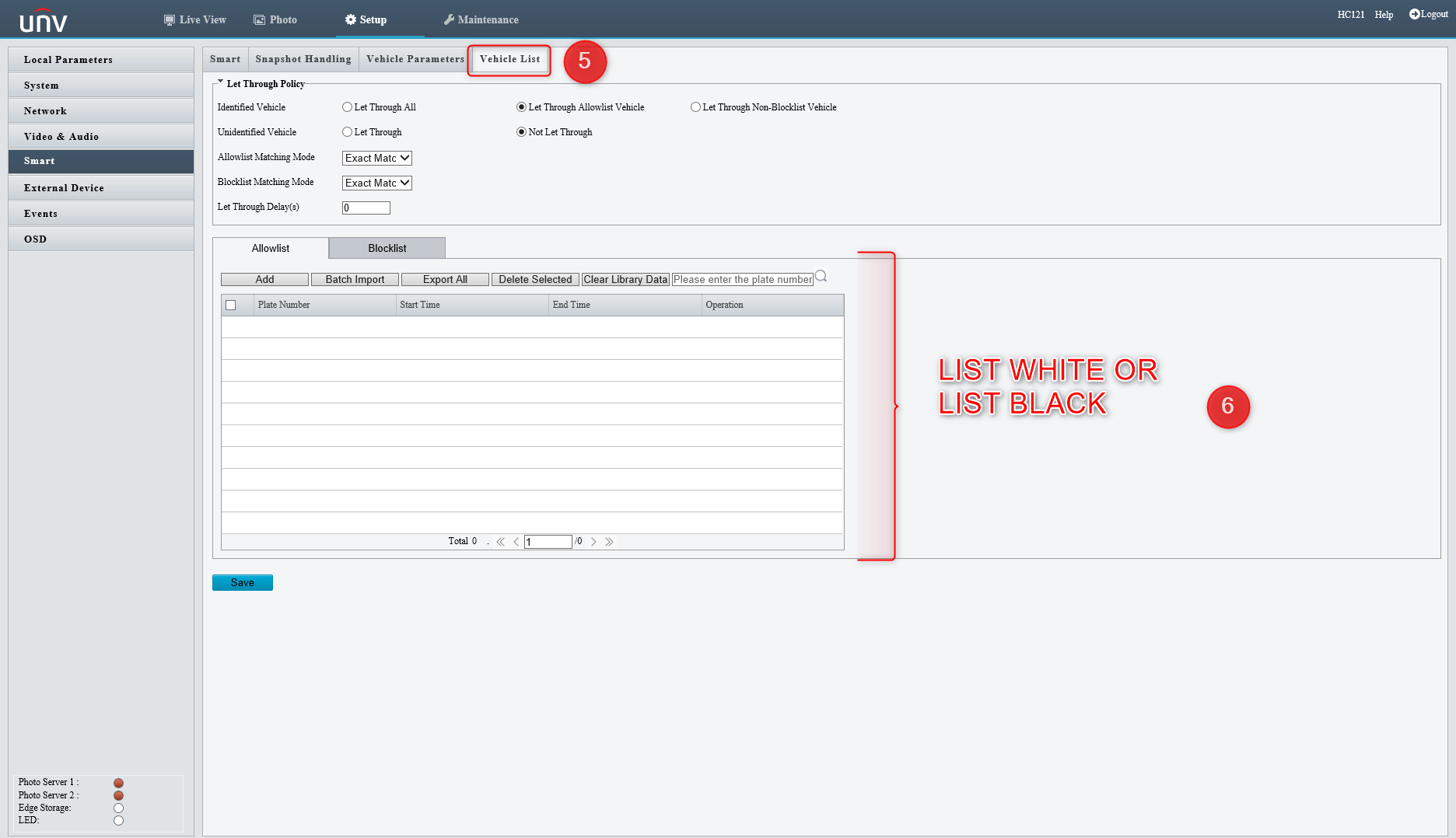

In diesem Abschnitt können Sie die Nummernschilder eingeben, die in der weißen Liste zugelassen oder in der schwarzen Liste aus irgendeinem Grund mit einem Warnzeichen versehen werden sollen.
- Identifiziertes Fahrzeug - Fahrzeuge, die auf der Zulassungsliste oder der Sperrliste stehen. Sie können 3 Modi einstellen:
- Alle durchlassen - Alle Fahrzeuge können passieren
- Durchlassen von Fahrzeugen der Erlaubnisliste - Nur Fahrzeuge auf der weißen Erlaubnisliste dürfen passieren
- Durchlassen von Fahrzeugen, die nicht auf der Sperrliste stehen - Nur Fahrzeuge, die auf der Sperrliste stehen, können passieren
- Nicht identifiziertes Fahrzeug - Fahrzeuge, die weder in der Allowlist noch in der Blocklist aufgeführt sind.
- Durchgelassen - Fahrzeuge, die auf keiner Liste stehen, dürfen passieren
- Nicht durchgelassen - Kein Fahrzeug, das auf keiner Liste steht, darf passieren

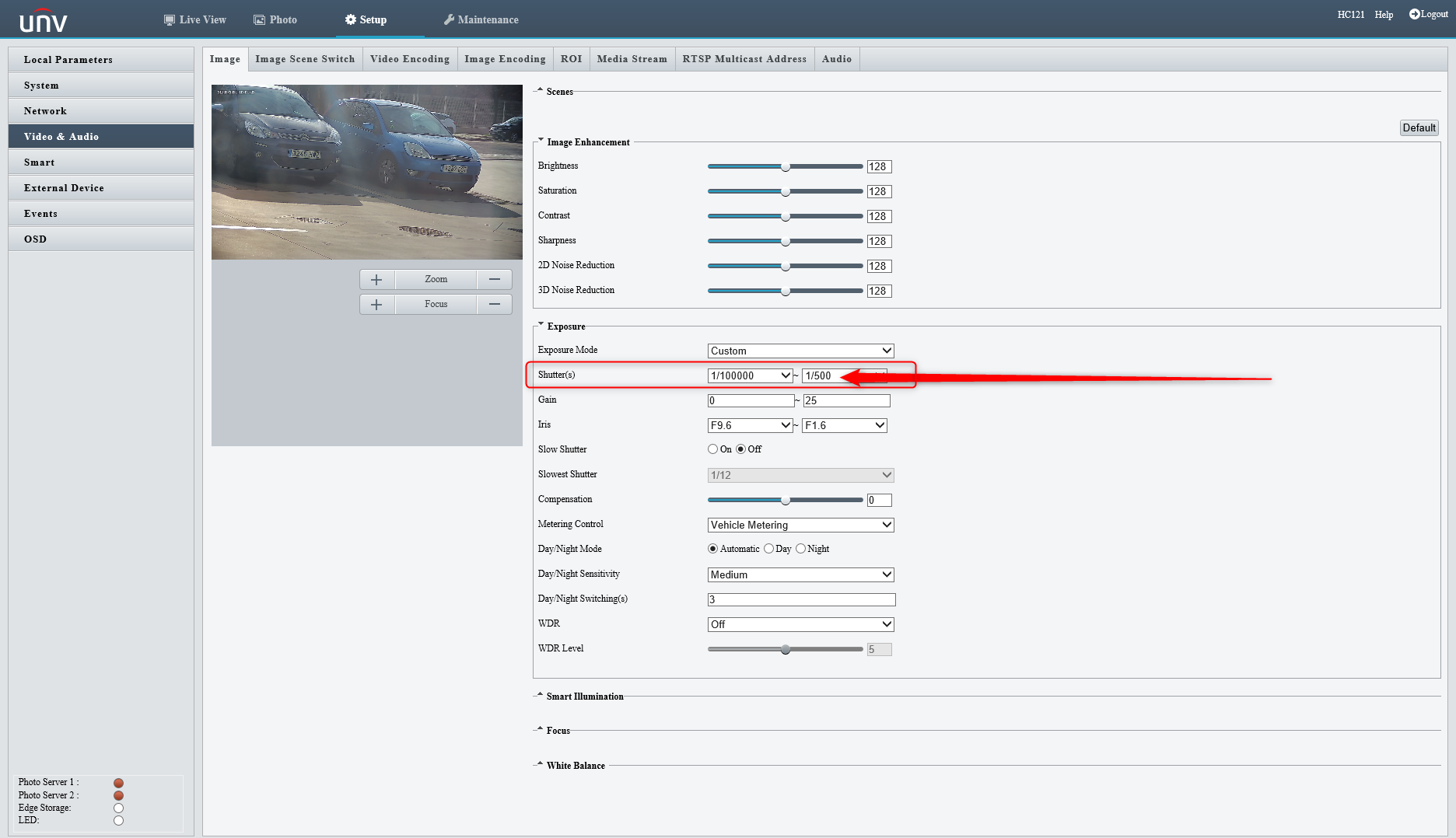

In diesem Abschnitt werden die Belichtungswerte eingestellt, um eine ideale Einstellung für das Lesen von Nummernschildern bei Nacht zu erreichen. Je nach Szene kann ein Wert zwischen 1/500 und 1/1000 als Standardwert eingestellt werden, jedoch wird dieser Wert durch das Szenario bestimmt, das Sie in der Installation haben, er muss bei Nacht gut eingestellt werden.

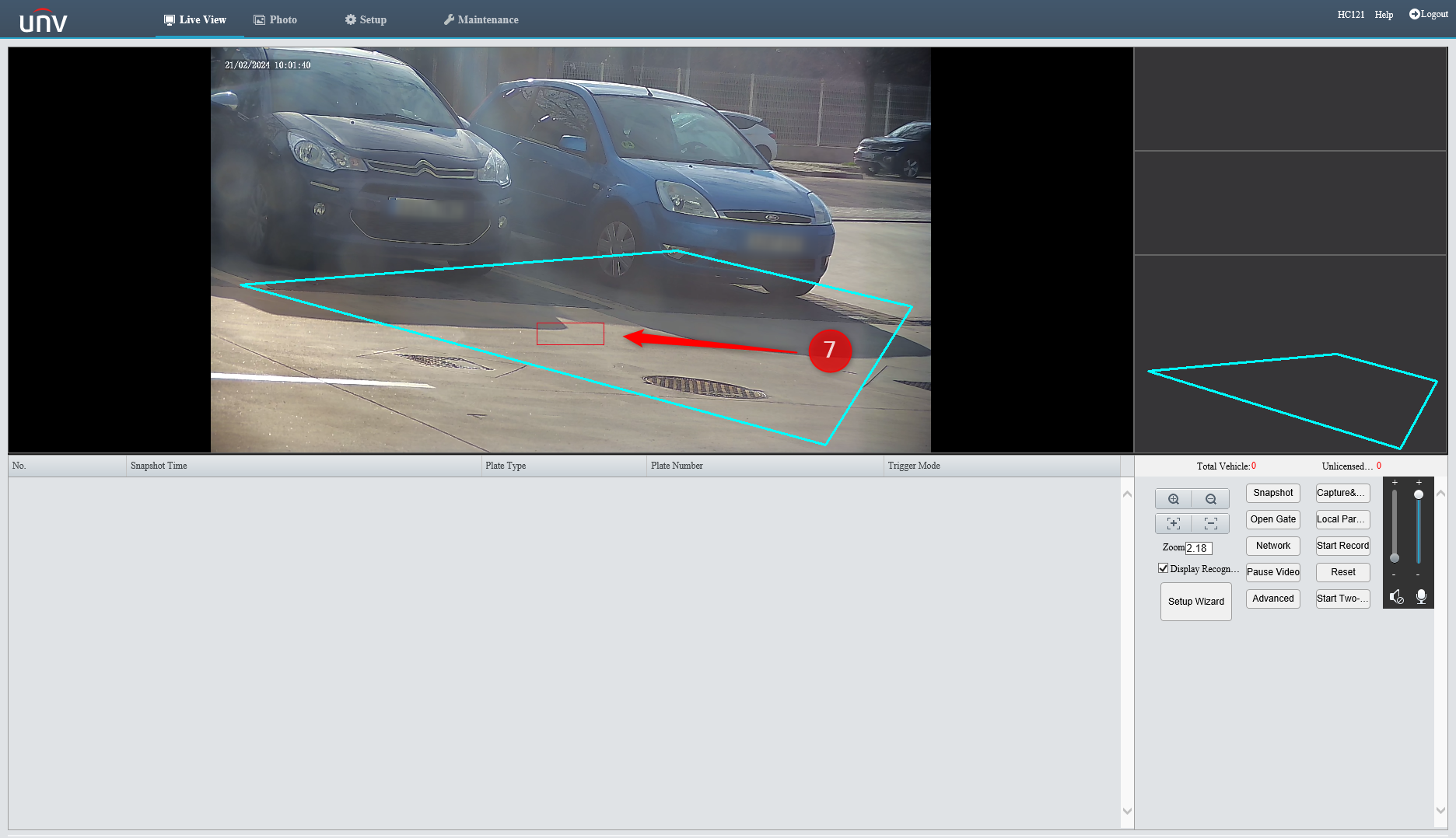

Die Konfiguration der Erkennungseinstellung erfolgt im Bereich Live View, wo ein roter Kasten die Größe des Nummernschildes bestimmt, der immer in der Mitte des Bildes positioniert wird.
Um den roten Rahmen einzustellen, muss das Fahrzeug innerhalb des blauen Erkennungsbereichs platziert werden, so dass dieser Rahmen auf dem Nummernschild positioniert wird. Wenn der Rahmen größer oder kleiner als das Nummernschild ist, muss er mit Zoom+ oder Zoom- an das Nummernschild angepasst werden, d. h. die Ansicht der Kamera muss entsprechend der Größe des Nummernschildes eingestellt werden

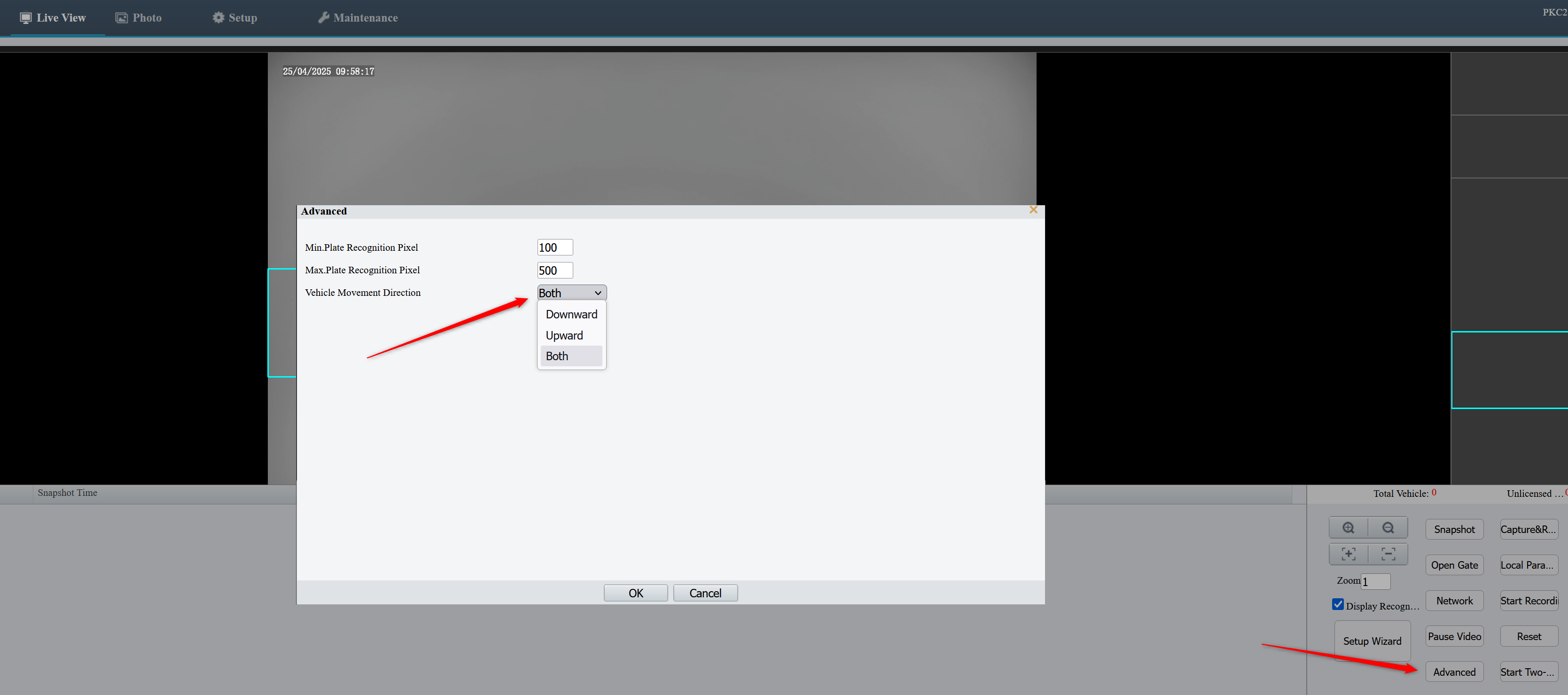

Um die Fahrtrichtung des Fahrzeugs zu konfigurieren, für die Modelle, die es integrieren PKC-Bereichdie Fahrtrichtung des Fahrzeugs, vorwärts oder rückwärts (standardmäßig in beiden Richtungen), wird im Abschnitt Live-Ansicht-Erweitert konfiguriert
LPR-Kamera-Metadaten

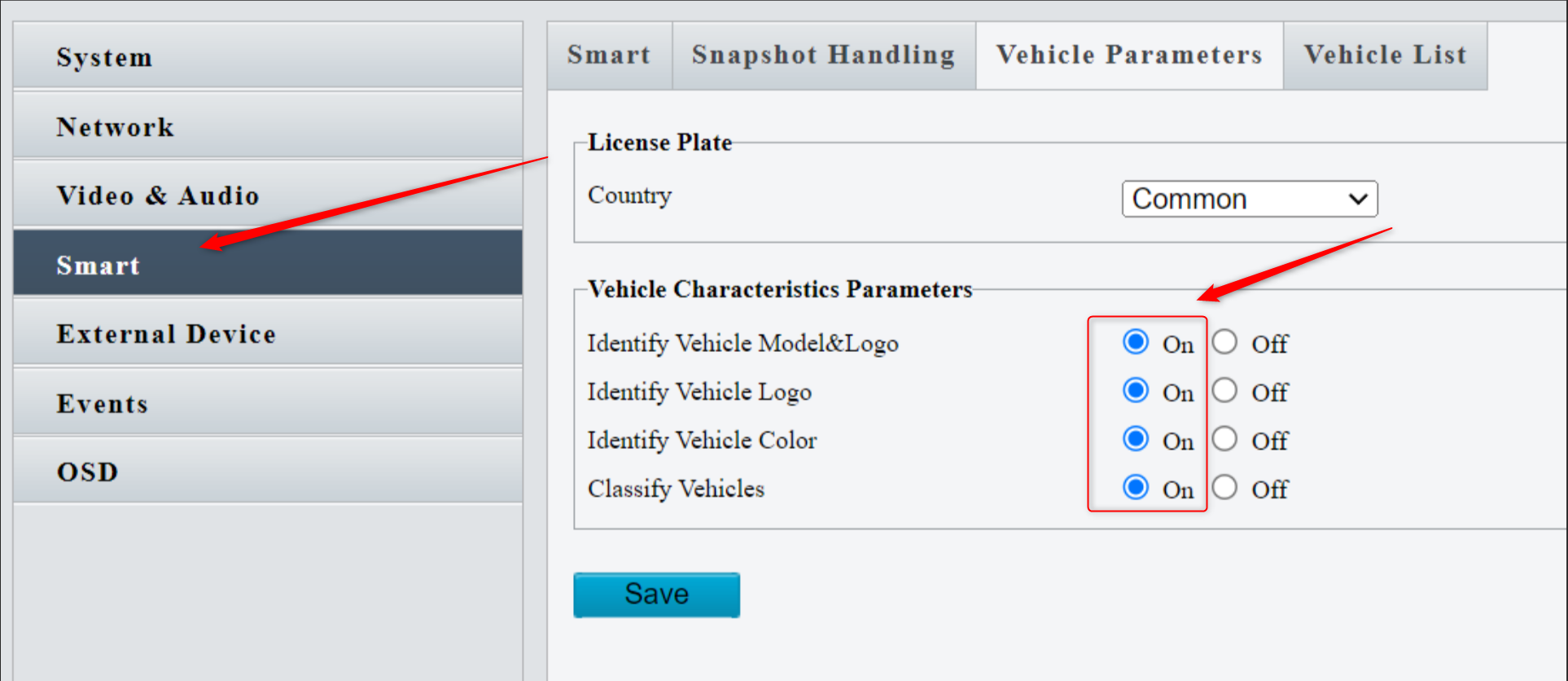

Die Uniview LPR-Kameras ermöglichen die Wiederherstellung von Metadaten der erkannten Fahrzeuge. Dazu müssen die folgenden Optionen in der Kamera aktiviert werden:

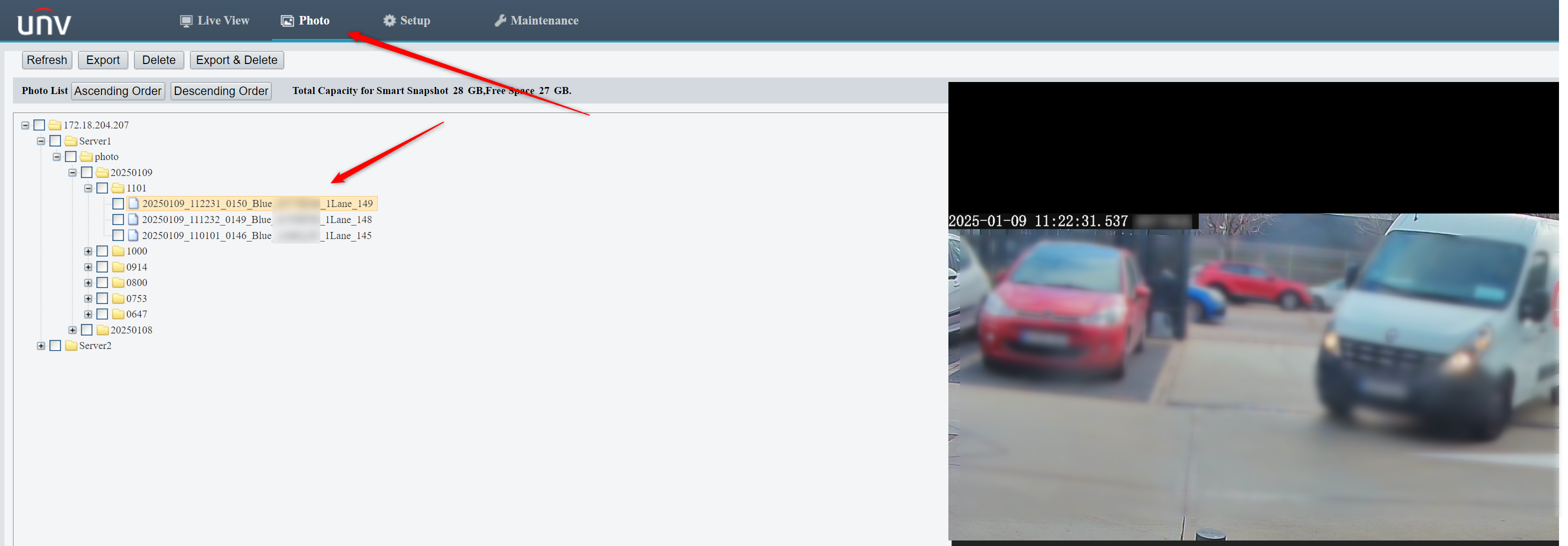

Wenn die Kamera über eine SD-Karte verfügt, können die Nummernschilddaten im Bereich Foto angezeigt und heruntergeladen werden:
Diese Dateien sind Bildaufnahmen der Erkennungen und werden heruntergeladen
HINZUFÜGEN DER LPR-KAMERA ZU EINEM NVR

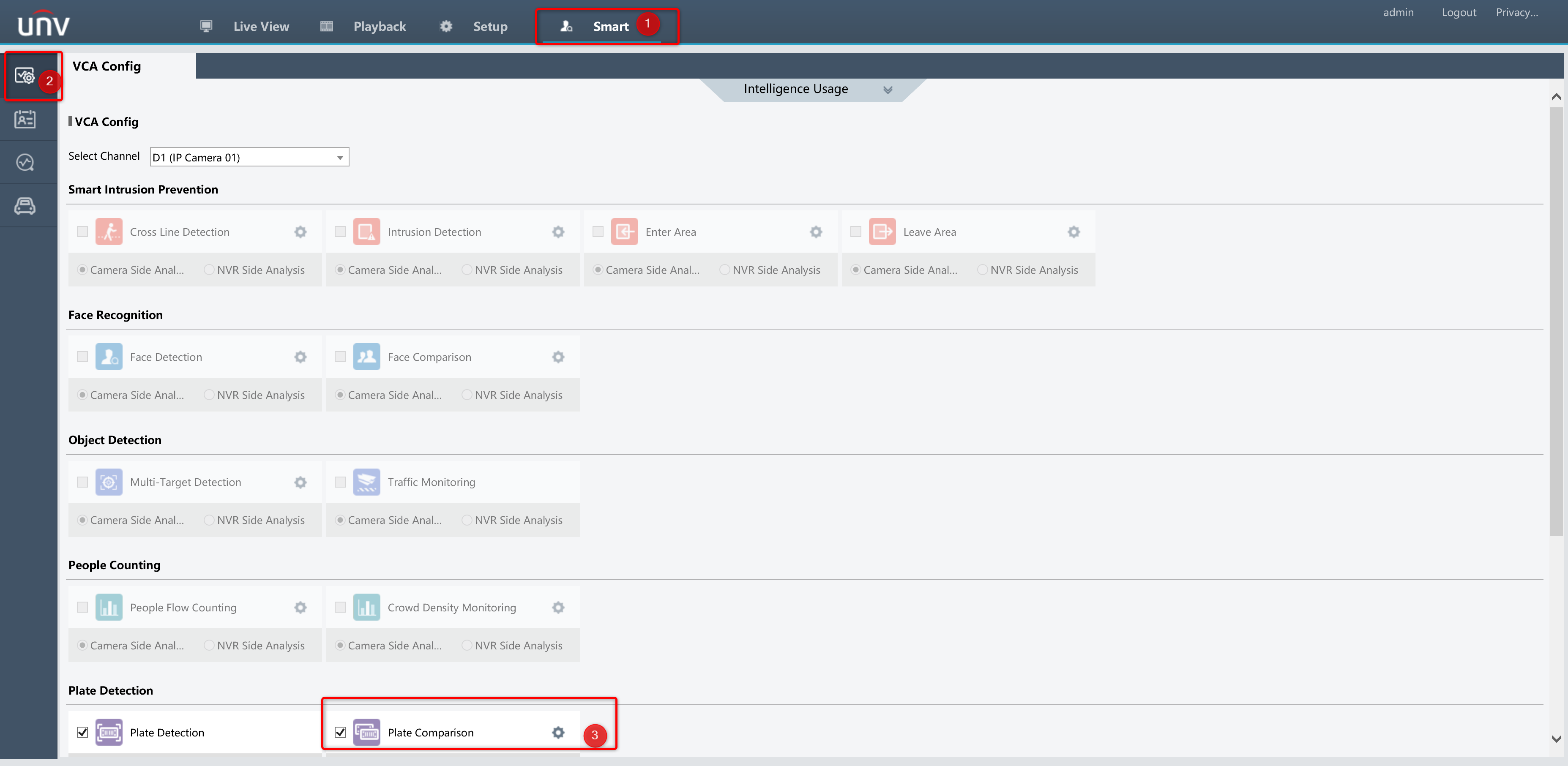

Wenn ein CSV- oder Excel-Download sowie die von der Kamera erfassten Informationen aus den oben aktivierten Metadaten benötigt werden, muss die LPR-Kamera zu einem Uniview NVR hinzugefügt werden.
Kompatible Uniview-Recorder für die Nummernschildsuche sind wie folgt

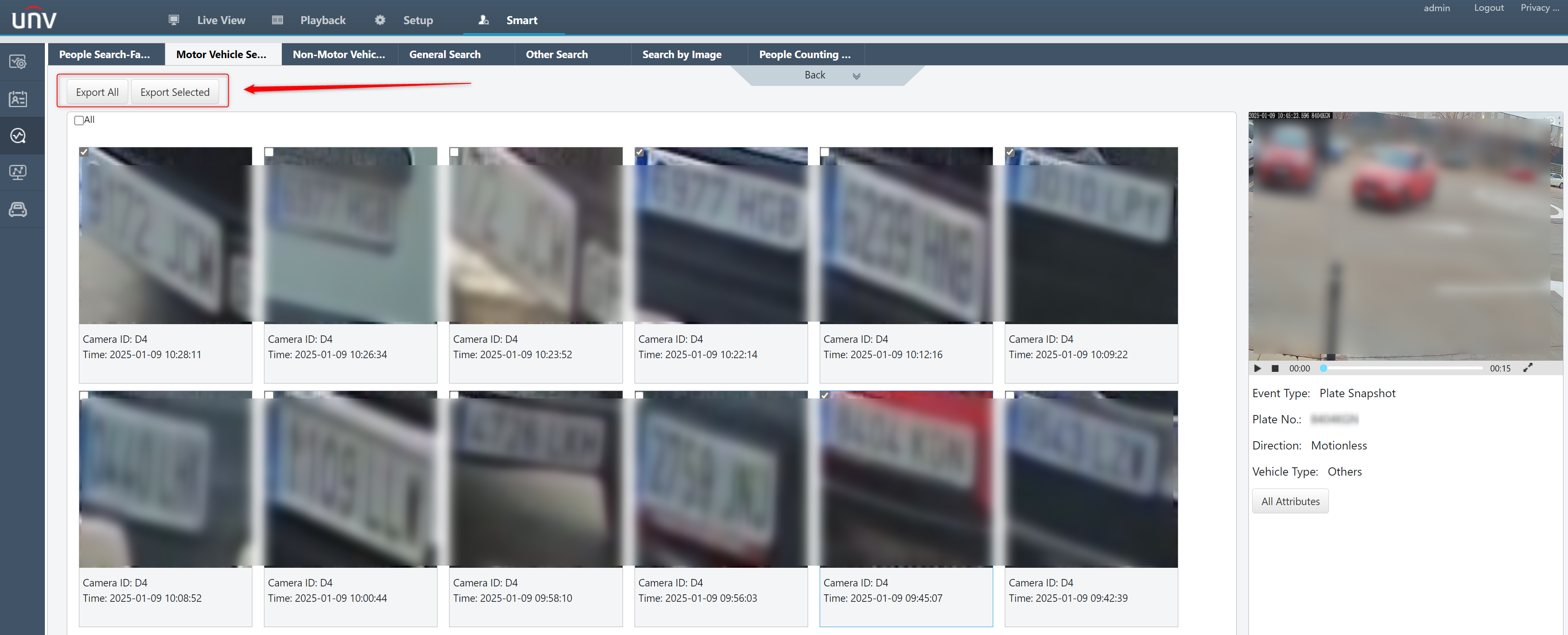

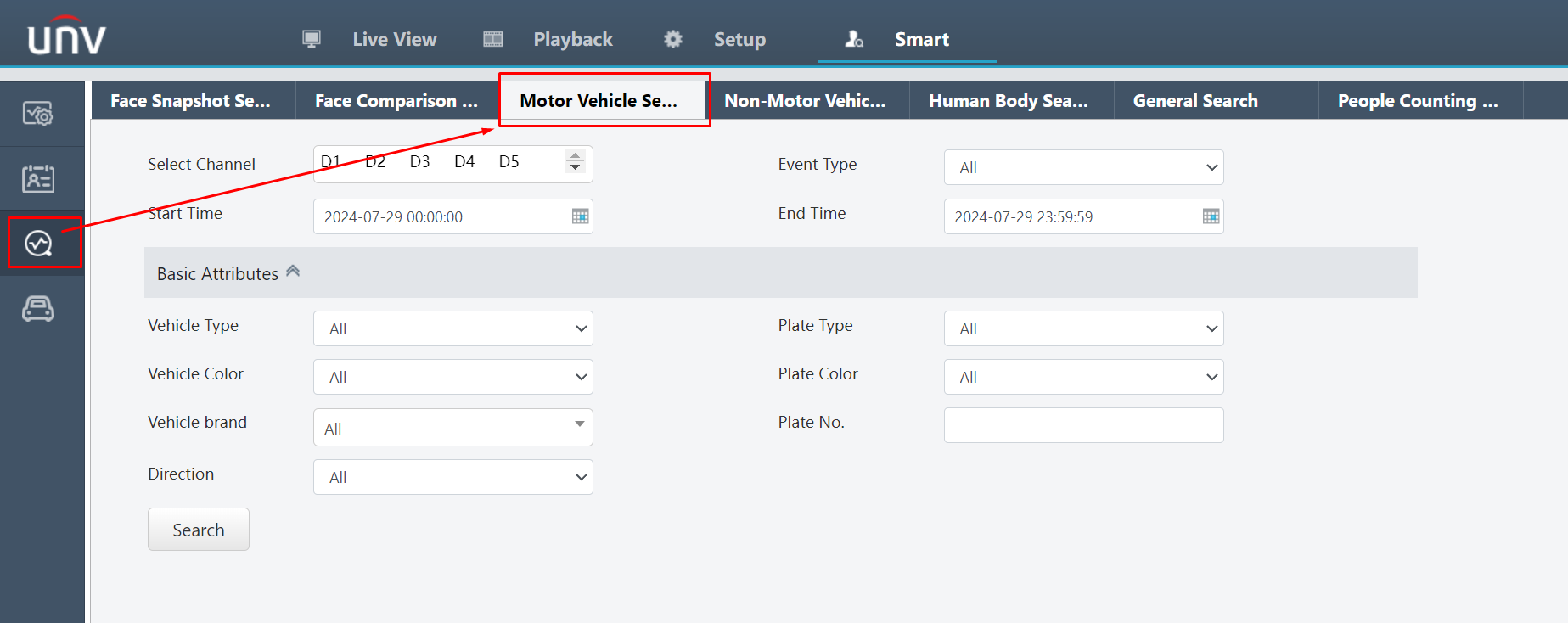

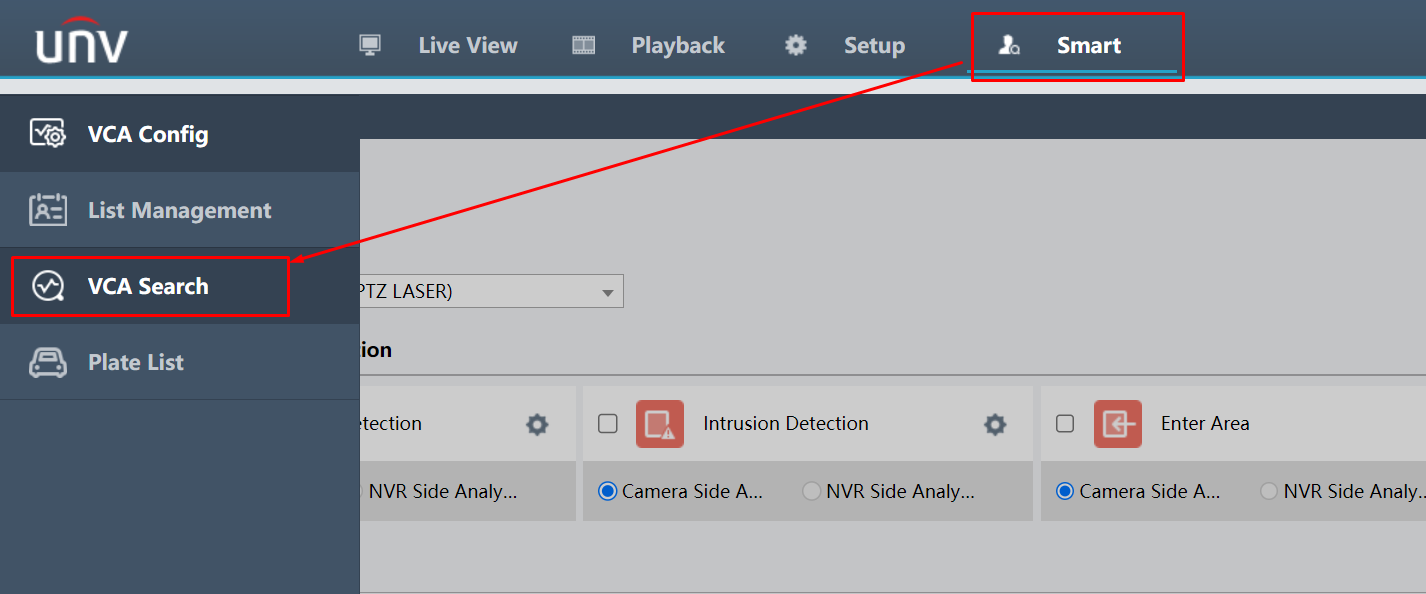

Sobald das Fahrzeug erkannt wurde und die Metadaten abgerufen wurden, können die Metadaten von einem NVR aus durchsucht werden:

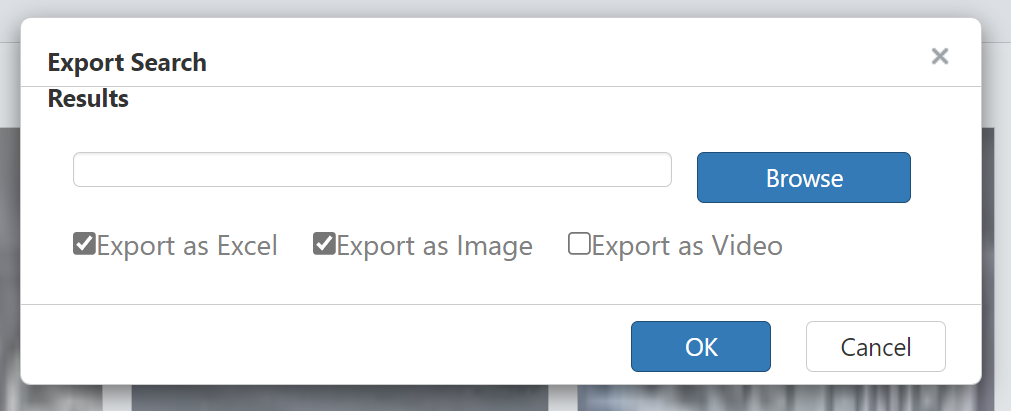

Der Download dieser Nummernschilder kann per Bild oder Excel erfolgen:

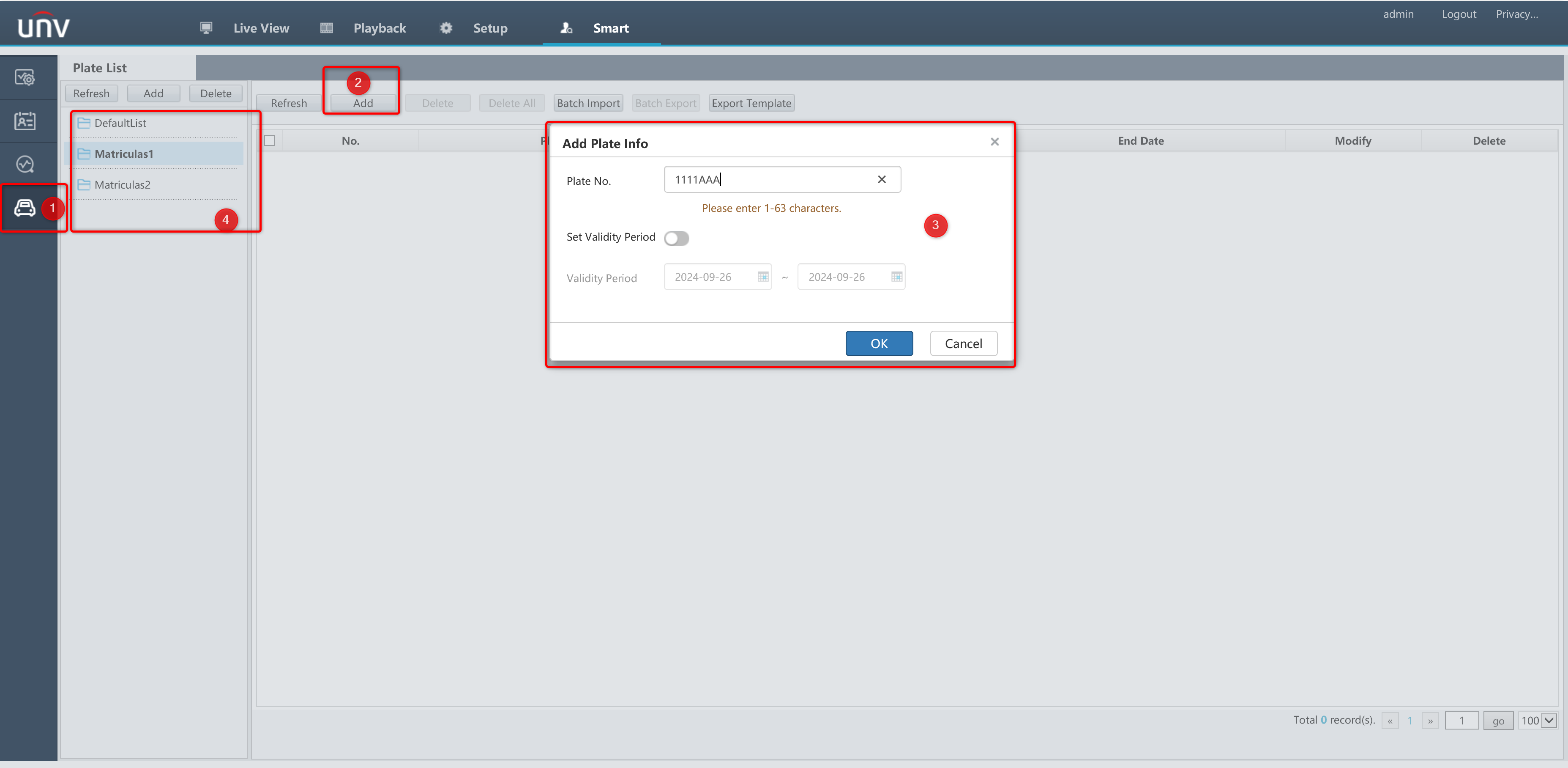

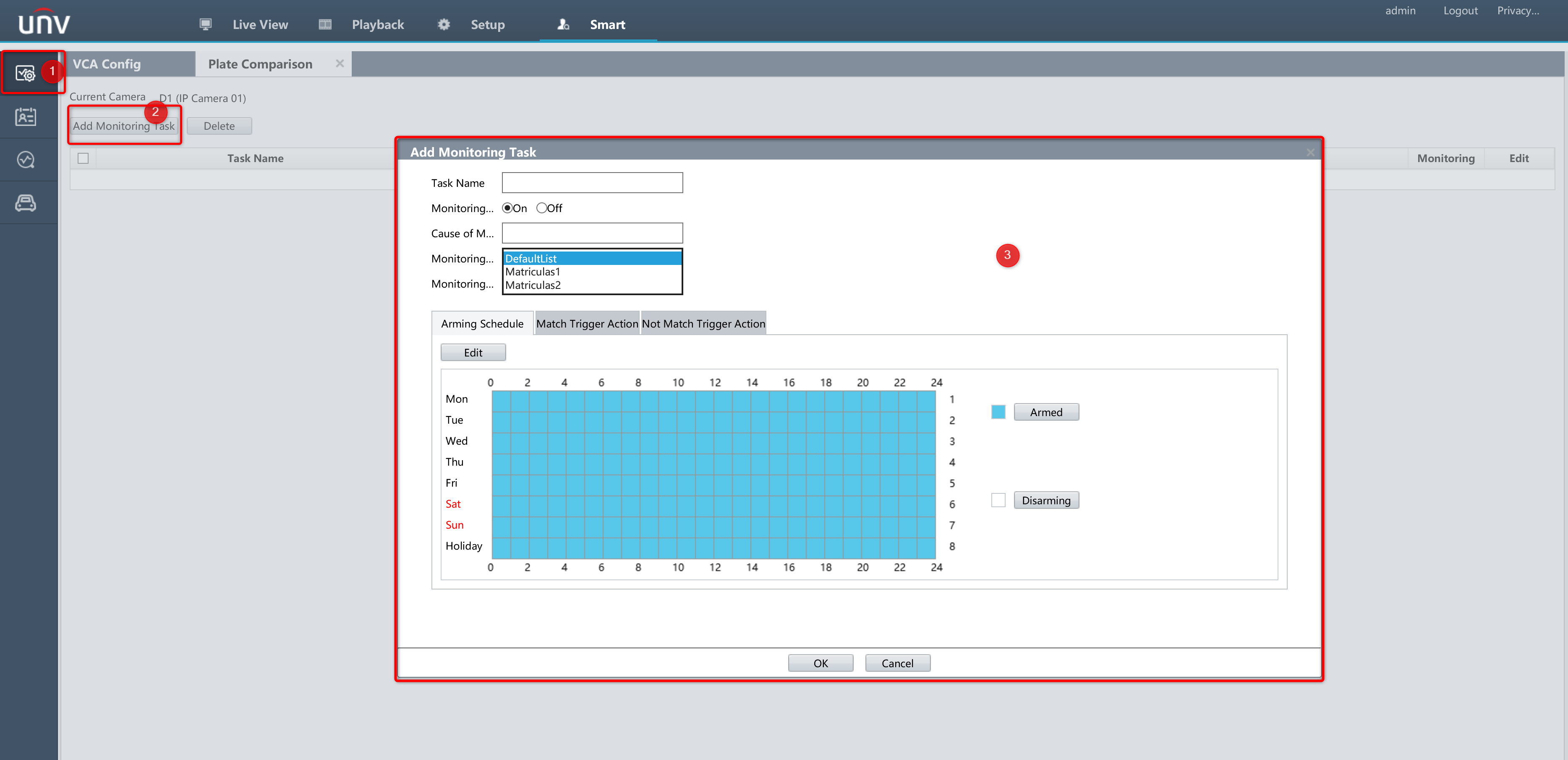

Mit dem Rekorder können Sie auch Konfigurationen für die von Ihnen hinzugefügten LPR-Kameras vornehmen, Sie können bis zu 5 Listen verwalten:
Unter Punkt 4 können Sie sehen, dass Sie bis zu fünf verschiedene Listen erstellen können, wenn Sie möchten.

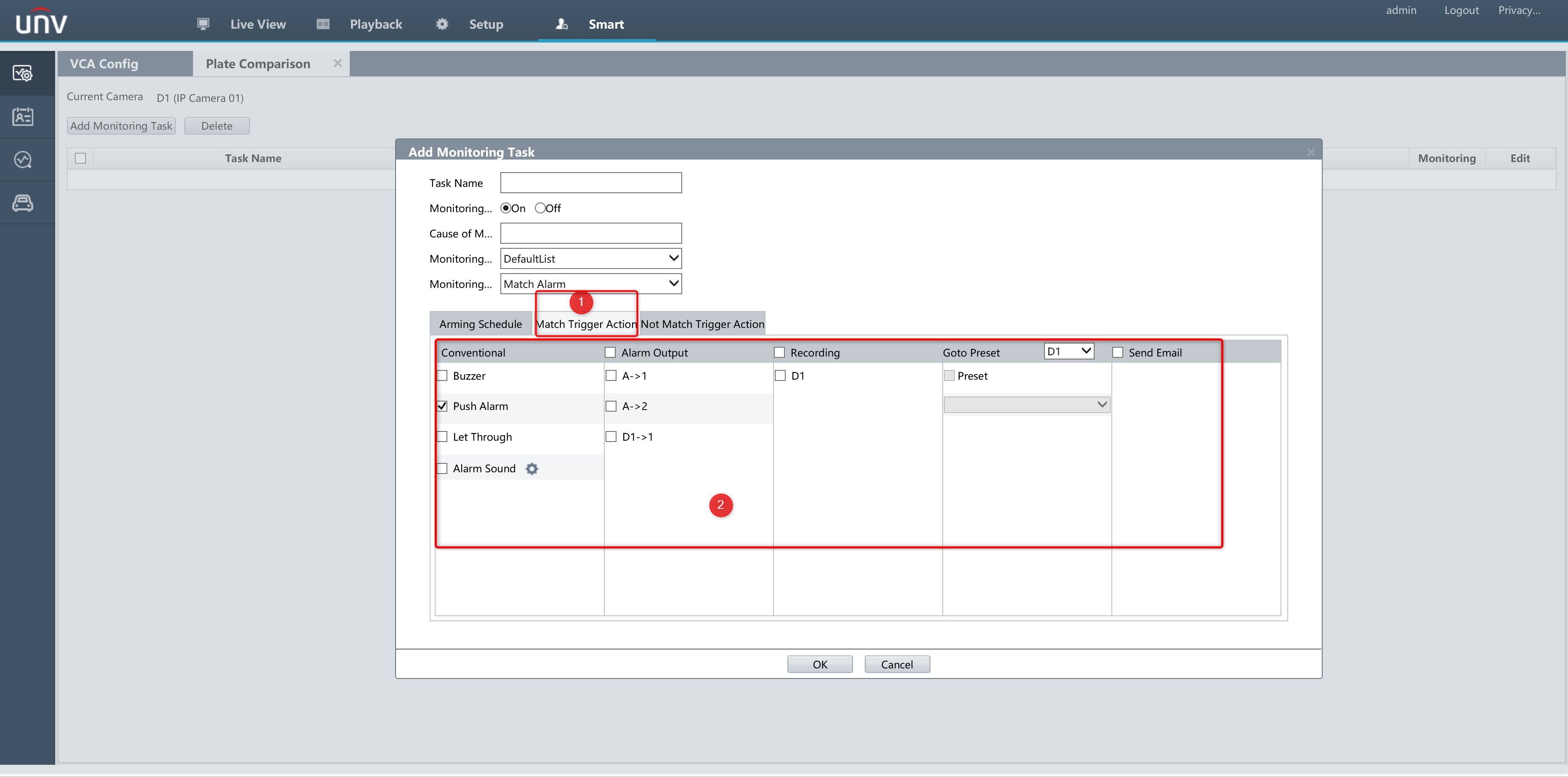

Sie können konfigurieren, welche Aktion Sie mit welcher Liste programmieren wollen, ob Sie die Schranke über das Relais selbst öffnen wollen, nur per E-Mail benachrichtigen wollen...

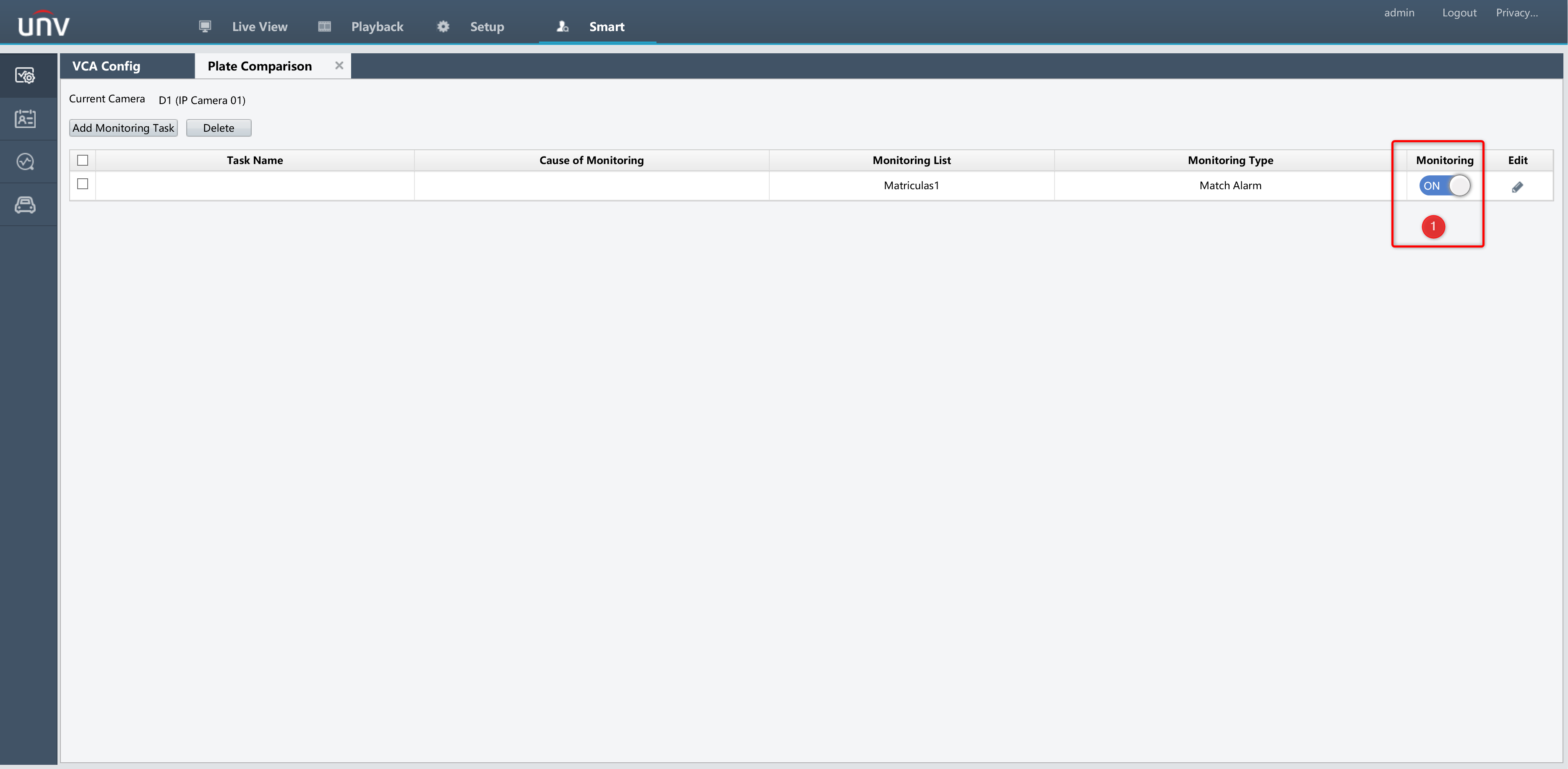

Sie können auch die Aktionen der ausgewählten Liste aktivieren oder deaktivieren, um die Aktionen dieser Liste auszuführen oder nicht auszuführen.
EZSTATION

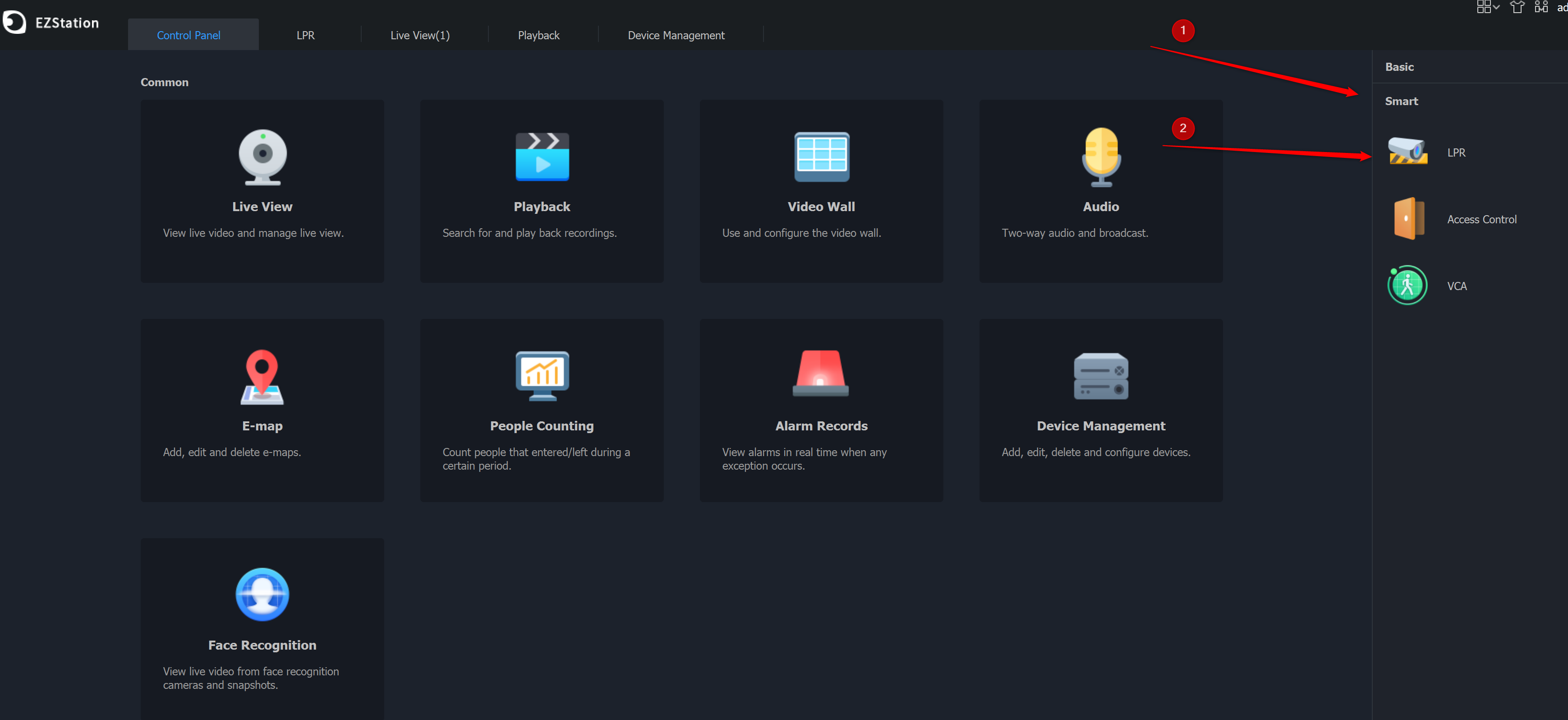

In der EzStation PC-Software können Sie, wenn Sie den NVR hinzufügen, den LPR-Bereich öffnen:

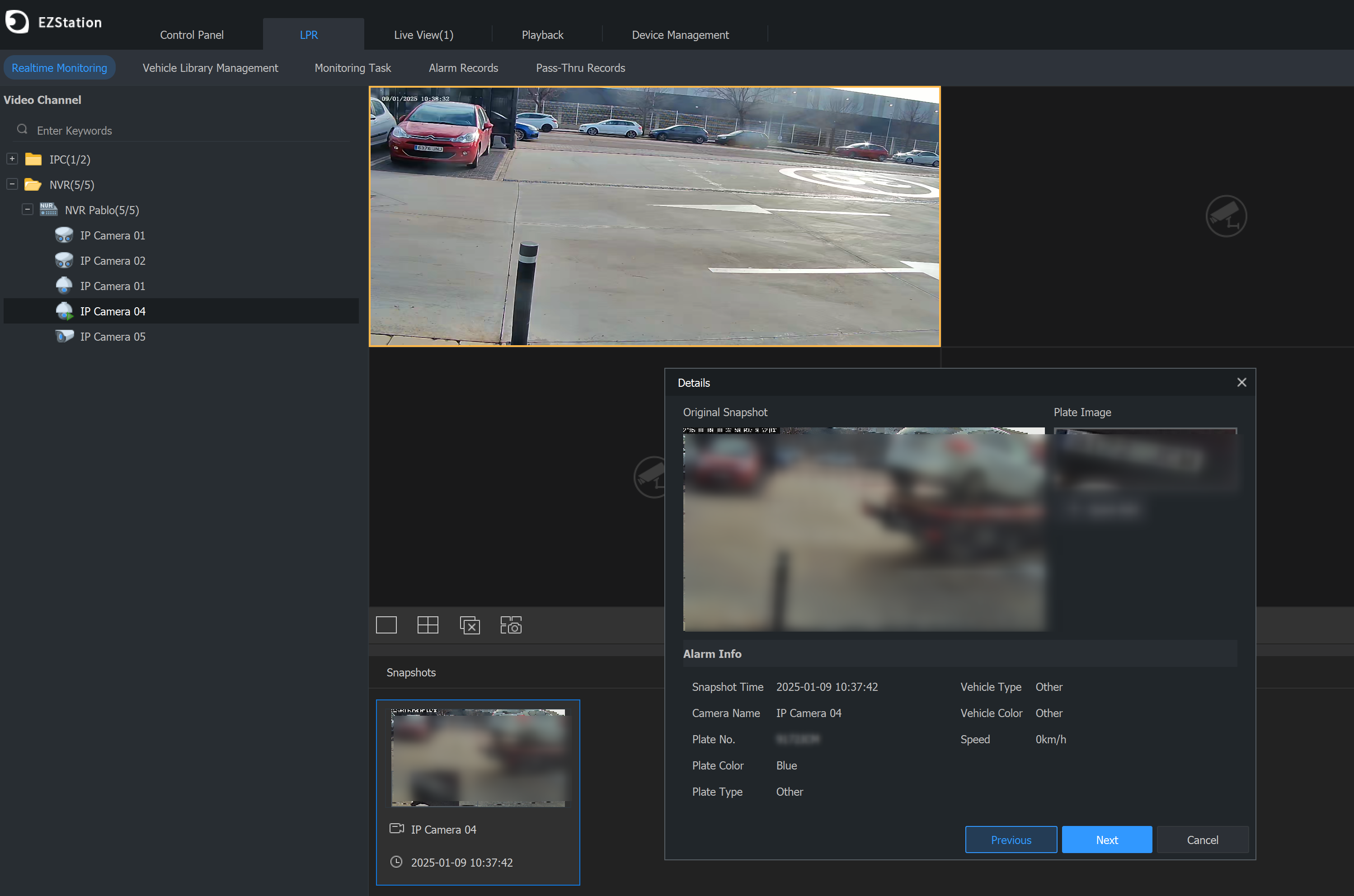

Sie können die Kamera live öffnen und die gemachten Erkennungen sehen:
Und im folgenden Abschnitt können Sie nach früheren Nummernschildern suchen und sie im Bild- und Excel-Format herunterladen:
