Die UPS-RELAYCARD ermöglicht die Aktivierung von Relaisausgängen in Abhängigkeit von Ereignissen, die an der USV auftreten.

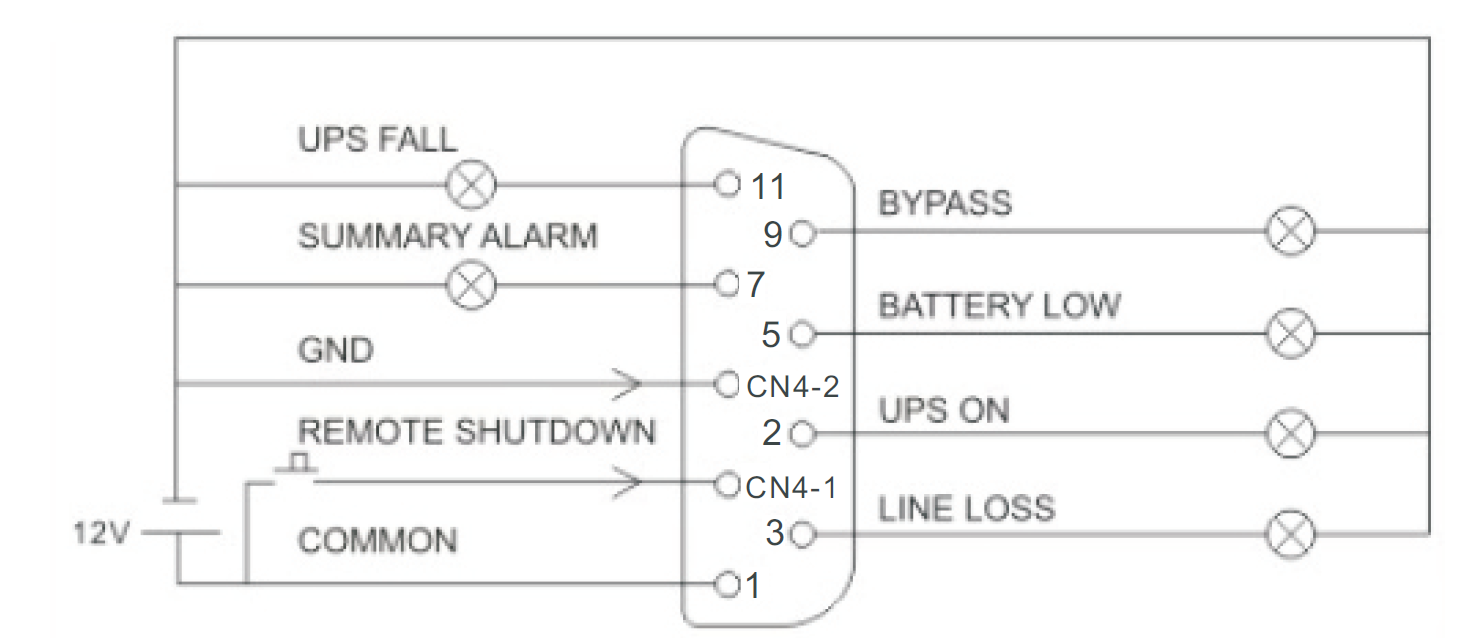

Die Verbindung erfolgt immer zwischen dem gemeinsamen Anschluss und dem PIN, der dem gewünschten Ereignis entspricht, wodurch ein spannungsfreier Kontakt entsteht

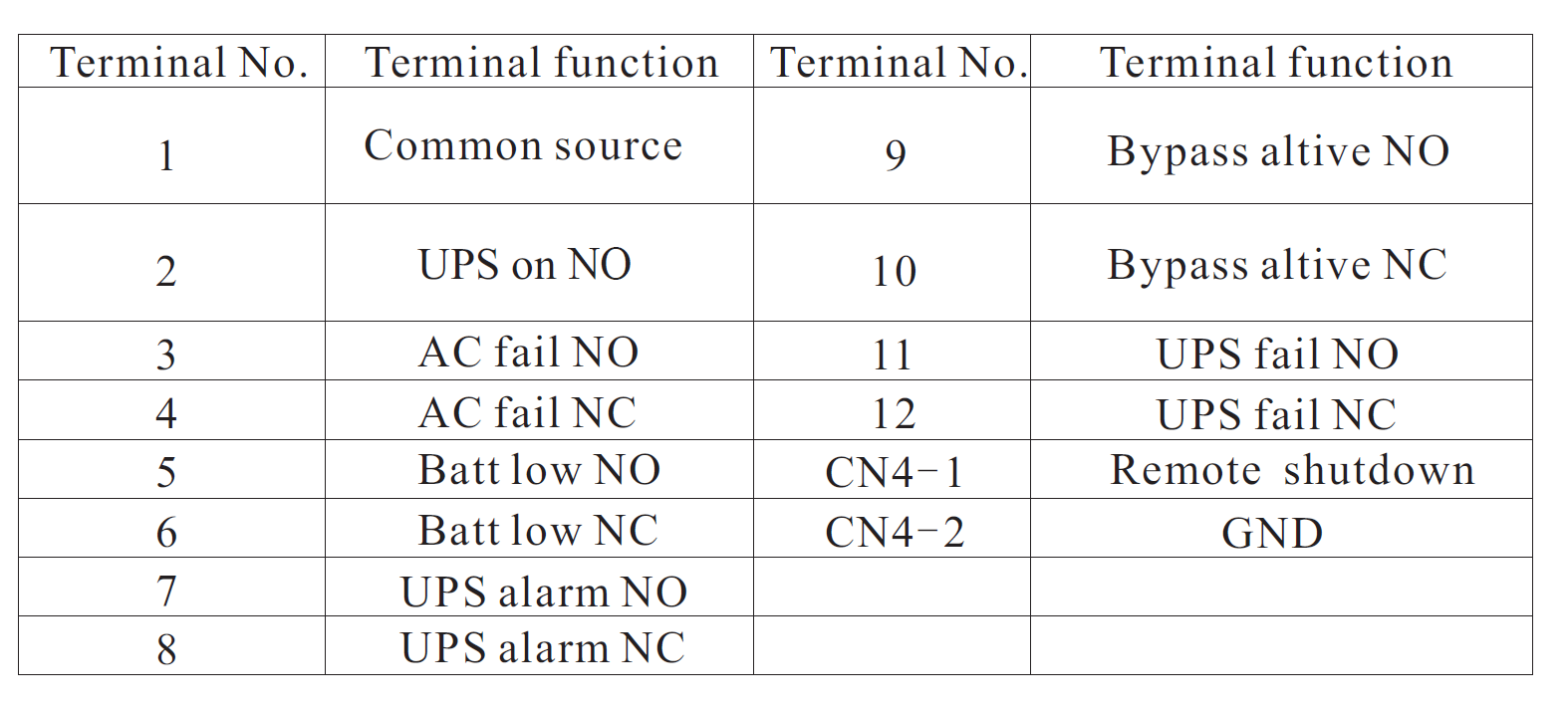

- UPS - SAI eingeschaltet
- AC fail - USV-Stromausfall
- Batt low - schwache Batterie
- UPS alarm - Niederspannung, UPS überlastet
- Bypass altive - Strom fließt durch den UPS ohne irgendeine Art von Regelung
- UPS fail - Unterbrechung des EPO-Anschlusses auf der Rückseite des SAI
Wenn Sie also wissen wollen, wann die SAI-Stromversorgung unterbrochen ist, müssen Sie PIN 1 (Common) und einen der PINs 3 oder 4 (AC fail) verwenden, je nachdem, ob Sie einen NO- oder NC-Kontakt bevorzugen. Wenn die PINs 1 und 3 verwendet werden, bleibt der Kontakt offen, und wenn der SAI den Strom verliert, wird dieser Kontakt geschlossen, so dass Kontinuität besteht.
Das Gleiche gilt für schwache Batterie, Battery low, PIN 1 wird zusammen mit PIN 5 oder 6 verwendet
