O LightSwitch Ajax é composto por três elementos diferentes:
- Relés
AJ-LIGHTCORE-1G - Interruptor simples
AJ-LIGHTCORE-2G - Interruptor duplo
AJ-LIGHTCORE-2W - Interruptor comutável
- Botões
AJ-SOLOBUTTON-1G2W - Botão para interruptor simples e interruptor comutável
AJ-SOLOBUTTON-2G - Botão para interruptor duplo
AJ-CENTERBUTTON-1G2W - Botão central para interruptor simples e comutável
AJ-CENTERBUTTON-2G - Botão central para interruptor duplo
AJ-SIDEBUTTON-1G2W - Botão lateral para interruptor simples e comutável
AJ-SIDEBUTTON-2G - Botão lateral para interruptor duplo
- Molduras
AJ-FRAME-2 - Moldura para 2 interruptores
AJ-FRAME-3 - Moldura para 3 interruptores
AJ-FRAME-4 - Moldura para 4 interruptores
E dependendo dos requisitos, eles são combinados da seguinte forma:

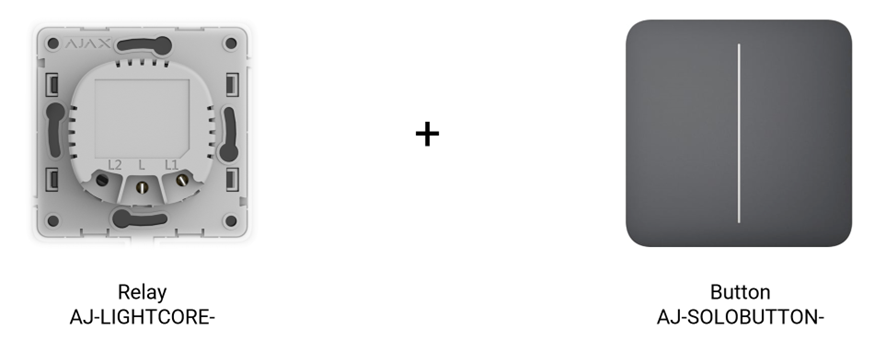

- Interruptores "simples" (não são necessárias molduras, vêm incluídos com os botões)

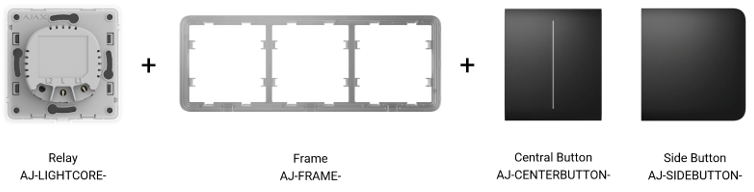

- Interruptores combinados
EXEMPLOS:

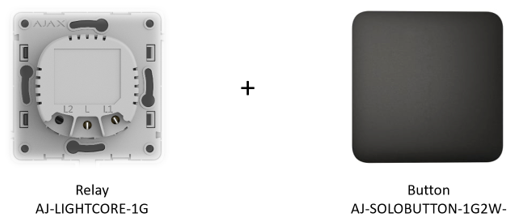

- Controlo de uma única luz:

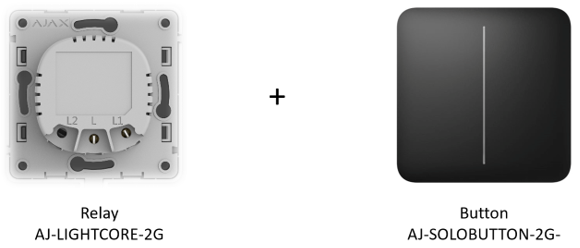

- Controlar duas lâmpadas a partir de um "único" interruptor:

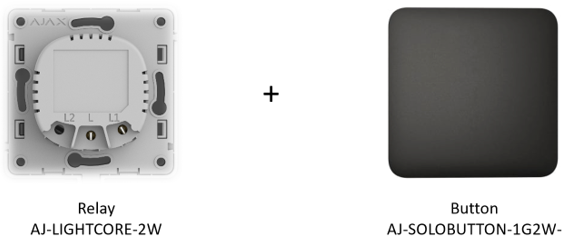

- Controlar uma luz através de dois ou mais interruptores:

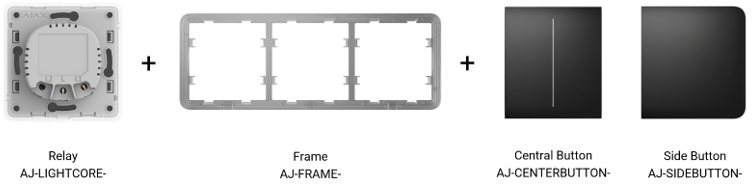

- Controlo de diferentes luzes a partir do mesmo ponto:
