As imagens seguintes mostram a ligação dos diferentes LightSwitches da Ajax.
Importante: Se a lâmpada economizadora de energia cintilar ou não funcionar, é adicionado um condensador em paralelo à mesma.

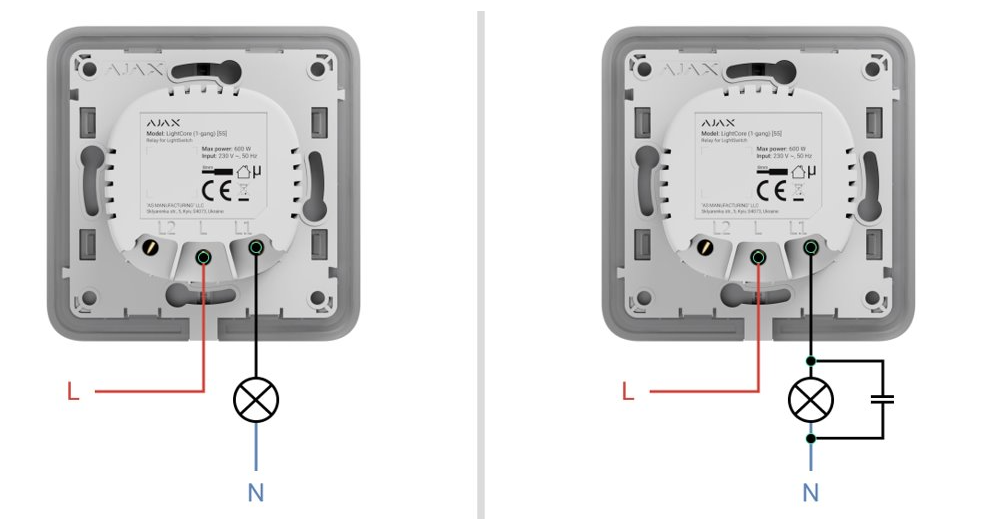

- Ligação do interruptor único

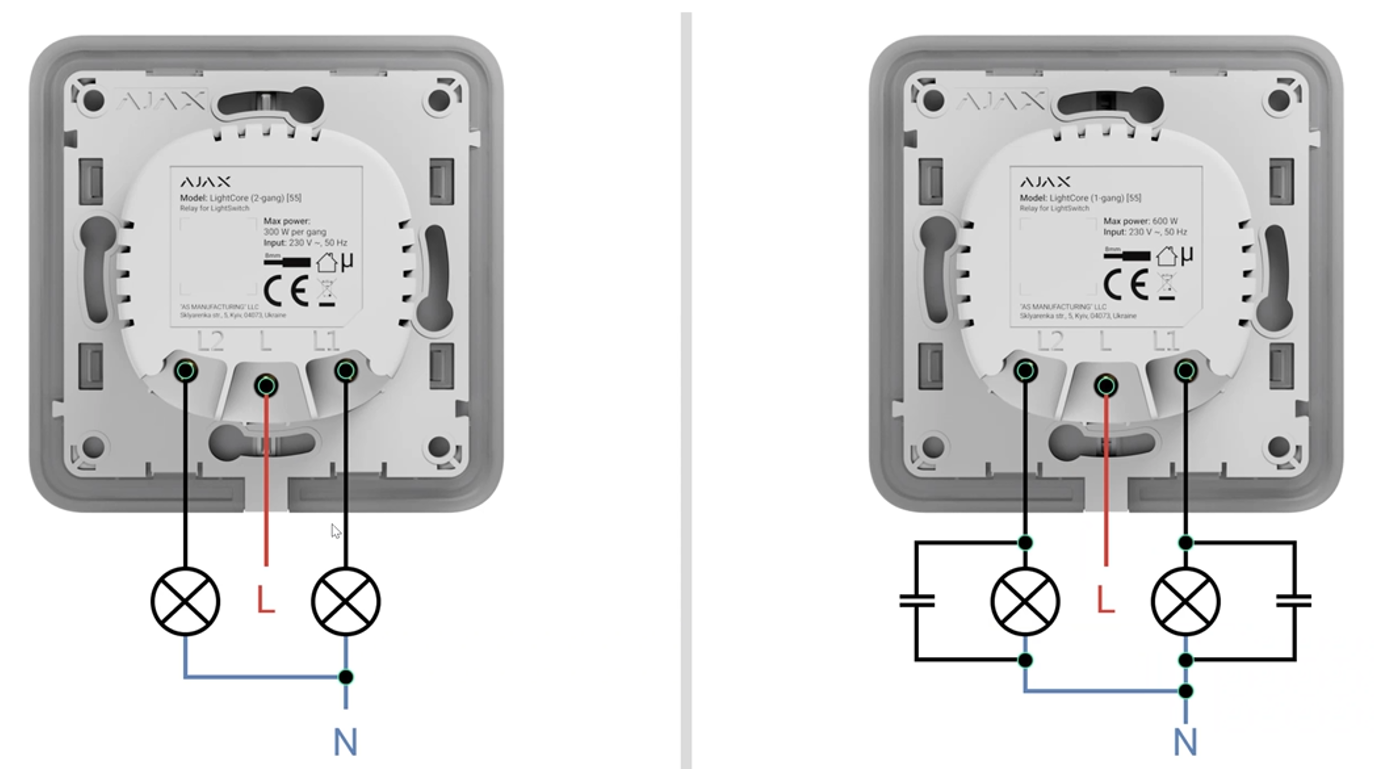

- Ligação de interruptor duplo

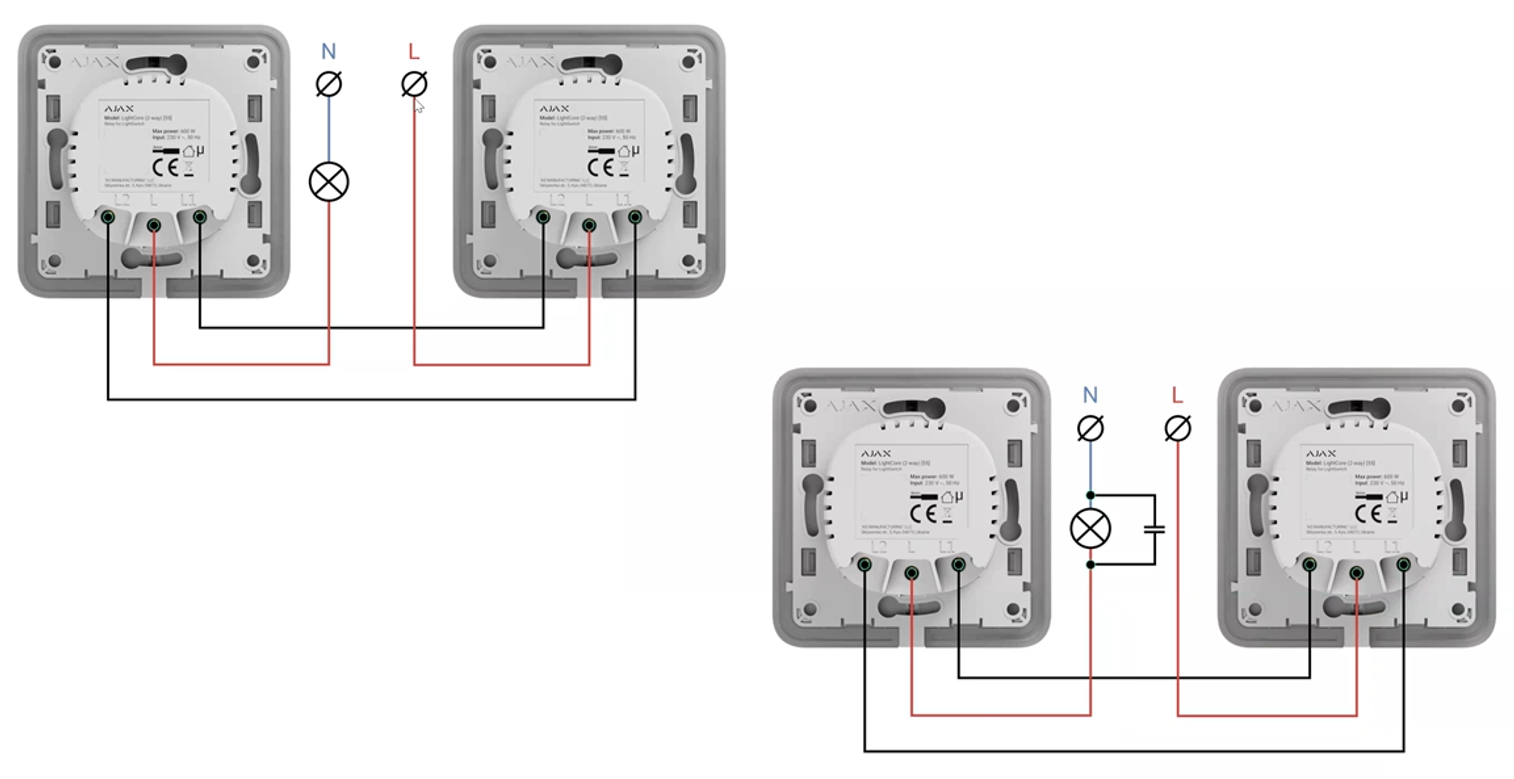

- Ligação do interruptor comutador
- Ligação do interruptor comutador ligado a um interruptor mecânico de 3 vias

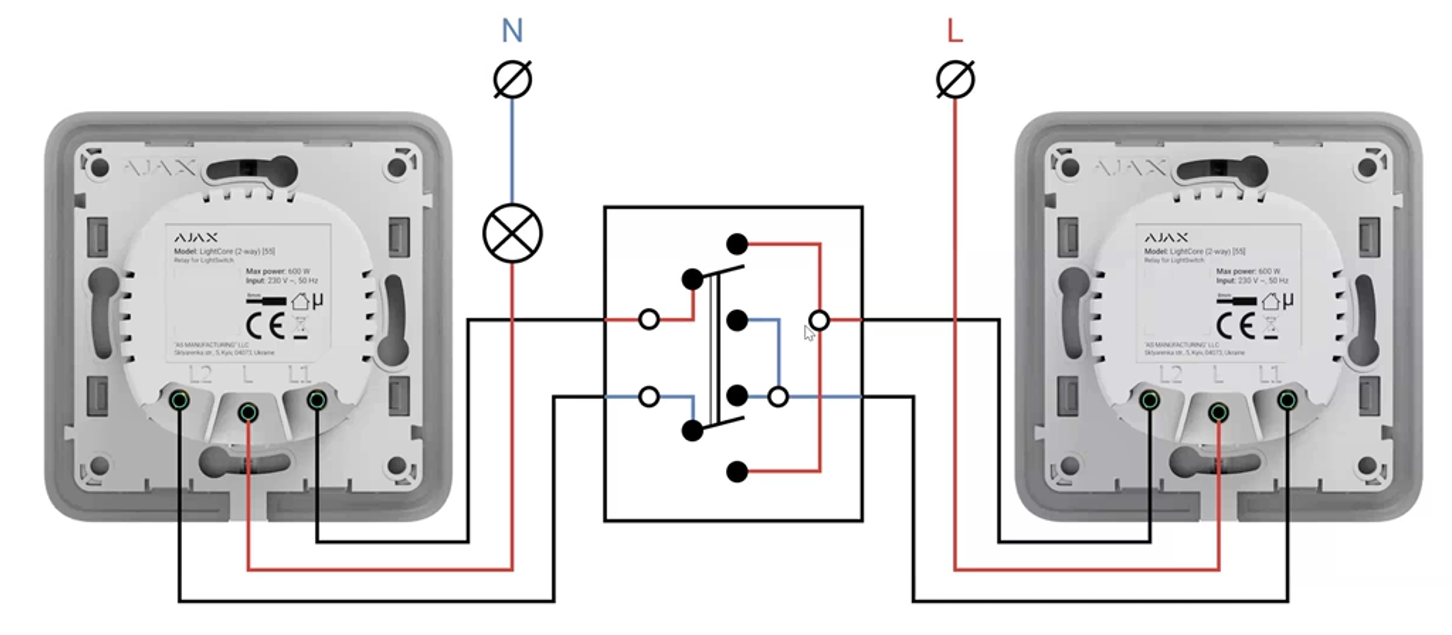

- Ligação de dois interruptores comutadores e um interruptor cruzado de 3 vias
