Esquema de ligação dos cabos Optex
Os dispositivos Optex estão equipados com uma legenda para a cor dos cabos, de modo a que cada cabo possa ser diferenciado para saber como ligá-lo ao transmissor utilizado (Ajax Transmitter ou qualquer outro transmissor de rádio).
ESQUEMA DE LIGAÇÃO PARA:

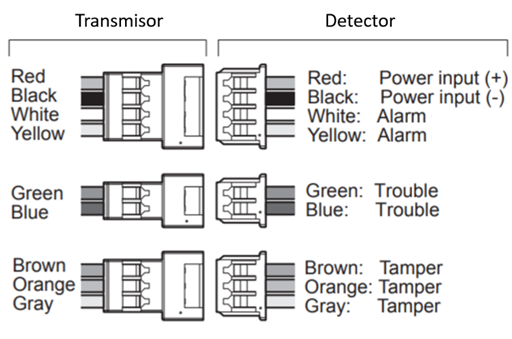

VXI-R / VXI-RAM / VXI-RDAM / VXS-RAM / VXS-RDAM-X5
Vermelho - Entrada de alimentação (+)
Preto - Entrada de alimentação (-)
Branco e amarelo - Alarme (zona)
Verde e azul - Trouble (tamper e antimasking, se disponível)
Castanho, laranja e cinzento - Tamper de parede (opcional)

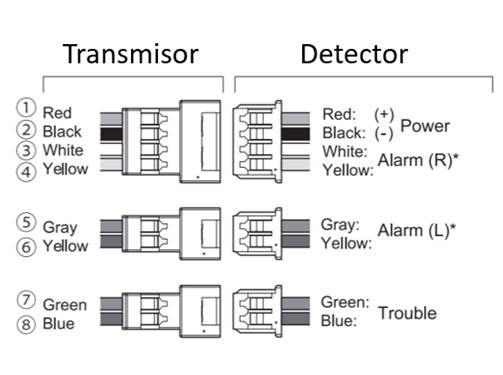

DIAGRAMA DE LIGAÇÃO PARA:
WXI-R / WXI-RAM / BXS-R / BXS-RW / BXS-RAM
Vermelho - Entrada de alimentação (+)
Preto - Entrada de alimentação (-)
Branco e amarelo - Alarme (lado direito), (zona)
Cinzento e amarelo - Alarme (lado esquerdo), (zona)
Verde e azul - Trouble (tamper e antimasking, se disponível)
