Diagrama de conexão (Ajax MultiTransmitter)
O MultiTransmissor só aceita zonas em:
- NC ou NO (Normalmente Fechado ou Aberto).
- NC RFL ou NO RFL (Normalmente Fechado ou Aberto, mas com resistência de fim de linha).
- Não é possível fazer conexões com 2RFL (Double Resistência fim de linha)

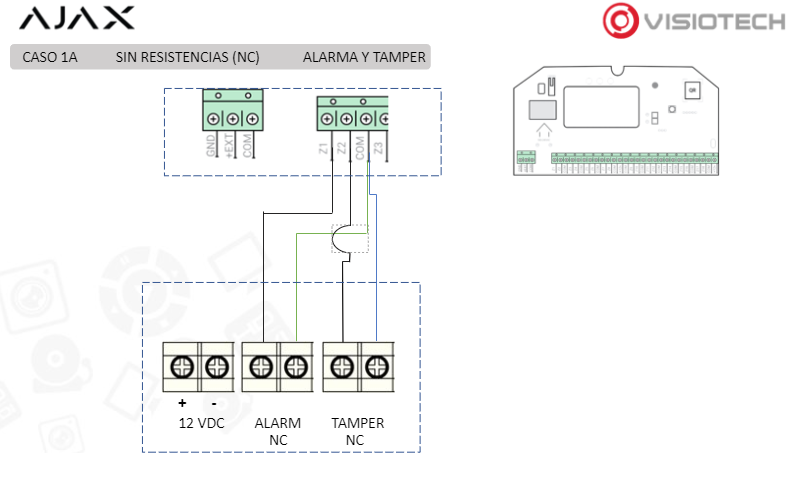

1ª Conexão de alarme e tamper na NC

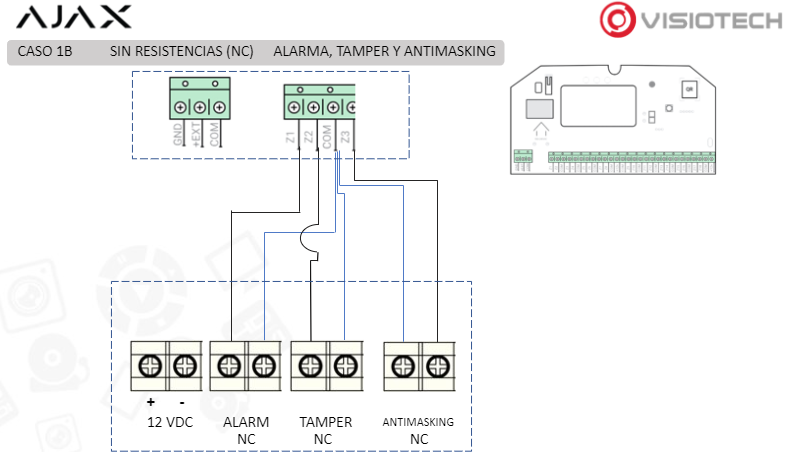

2º Conexão de alarme, adulteração e Anti-masking em NC.

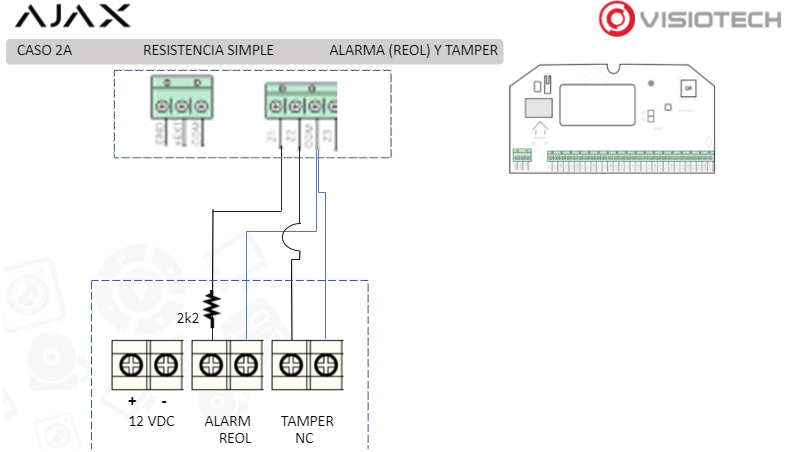

3ºC Conexão de alarme com RFL e adulteração em NC.
IMPORTANTE:

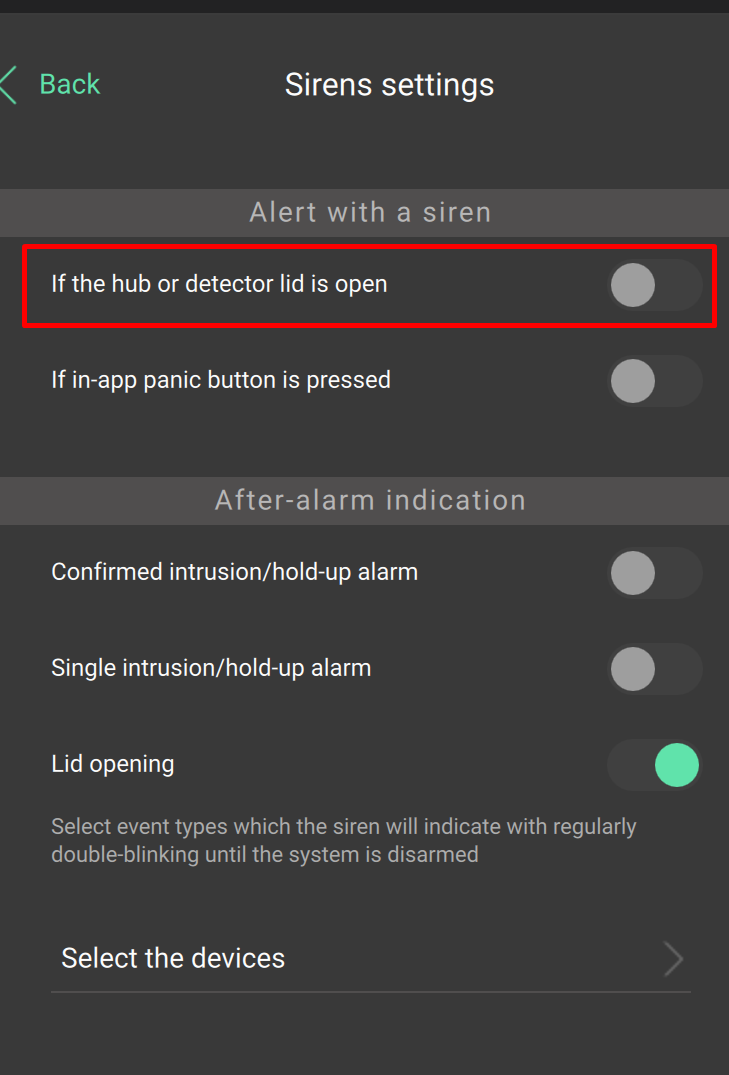

O Tamper por defeito não soa. Configurar em:
Hub --> Serviço --> Serviço --> Configuração da Sirene --> Se a tampa se abrir
