Os terminais FACE-TEMP podem ser conectados a controladores de terceiros usando a saída Wiegand do equipamento. Esta saída pode ter uma de duas formas:

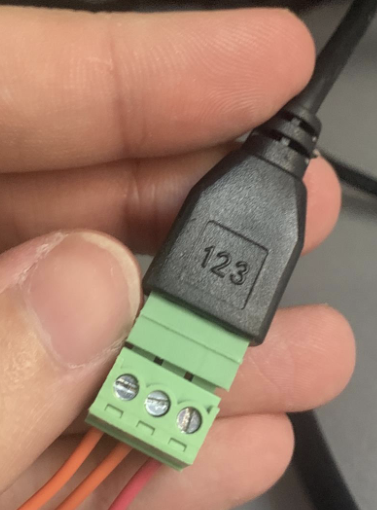

- O primeiro é um conector preto que vem diretamente do terminal:
1. W0 2. W1 3. GND

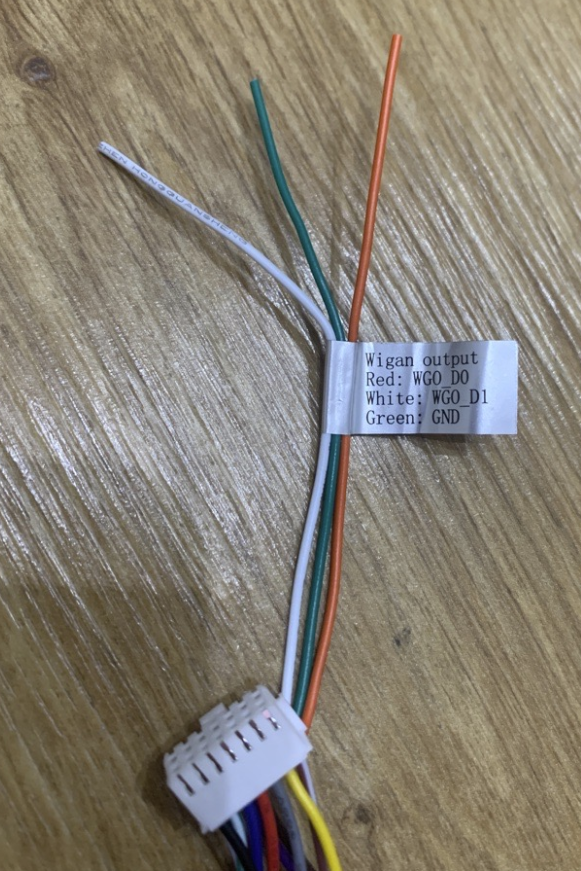

- O segundo é um adaptador com todas as conexões rotuladas de acordo com um código de cores:

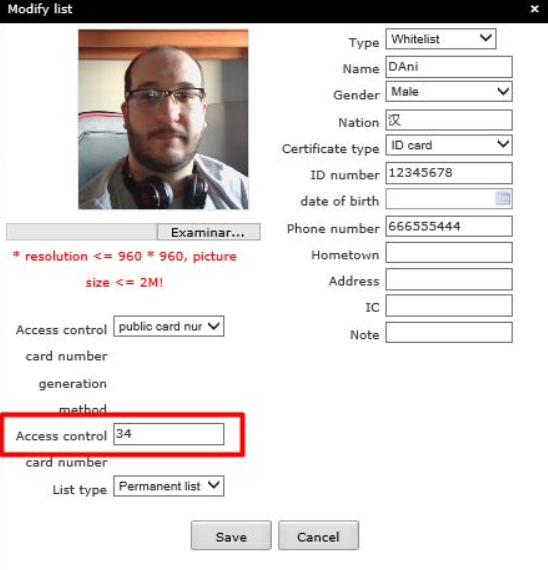

A seguir vamos criar nosso usuário em FACE-TEMP; preste atenção no número do cartão configurado (o terminal força a colocá-lo!) porque é o que será enviado pelo Wiegand, neste caso nós lhe demos o 34:

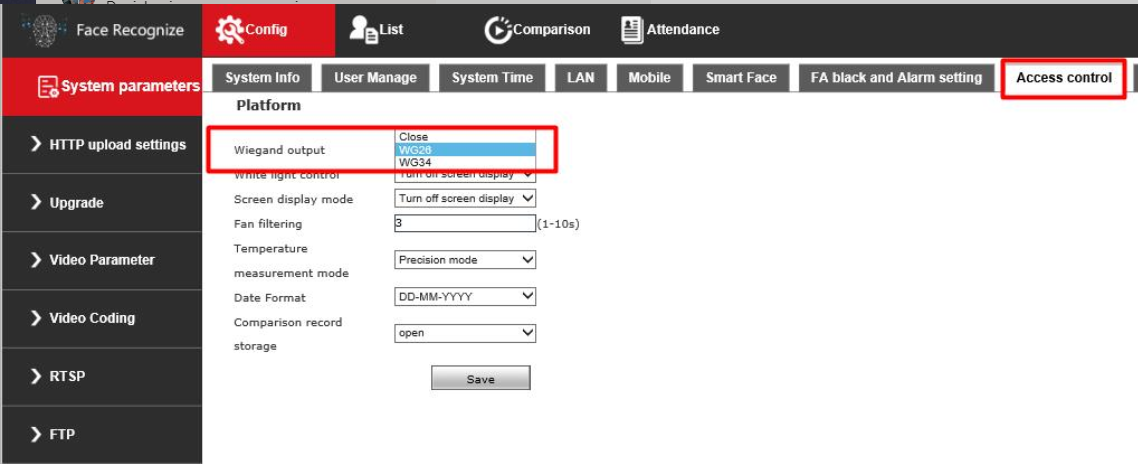

O terminal tem os modos de saída do Wiegand 26 e 34, podemos decidir qual deles usar na secção seguinte:
Quando tivermos os utilizadores criados, podemos ir à seção monitoramento em tempo real do software do controlador de terceiros para ver o código recebido. No nosso caso, nós fizemos o exemplo com um controlador Safire. O que recebemos depende do tipo de Wiegand que temos configurado na FACE-TEMP.
- Wiegand 26: recebemos 8 dígitos, o número do cartão que colocamos no utilizador e o resto dos números até completar os 8 dígitos são preenchidos com zeros
- Wiegand 34: recebemos 10 dígitos, o número do cartão que colocamos no utilizador e os demais números até que os 10 dígitos sejam preenchidos com zeros
INFORMAÇÕES IMPORTANTES: Quando o utilizador tentando se registrar não está na base de dados FACE-TEMP, o que ele envia através do Wiegand é um código composto apenas de zeros (W26 - 00000000 / W34 - 00000000)
Conhecendo as informações que FACE-TEMP envia através do Wiegand, só temos que criar o utilizador no software do controlador, os dados para criá-lo são os seguintes:
- User ID: vamos colocar o que queremos, pode ser o mesmo ID que usamos quando criamos o utilizador no FACE-TEMP. É recomendável que não seja o mesmo número que o número do cartão
- Número do cartão: este DEVE ser o número do cartão que a FACE-TEMP transmite através do Wiegand
