I terminali FACE-TEMP possono essere collegati a centraline di terze parti utilizzando l'uscita Wiegand dell'apparecchiatura. Questa uscita può presentarsi in una delle due seguenti forme:

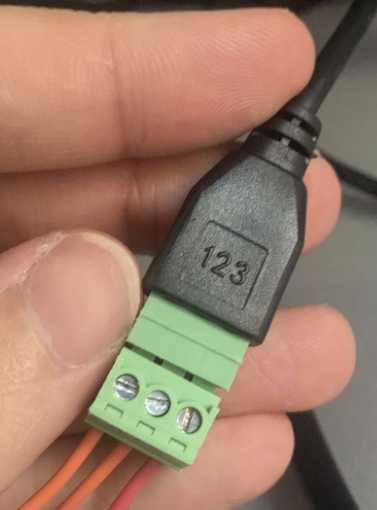

- Il primo è un connettore nero che proviene direttamente dal terminale:
1. W0 2. W1 3. GND

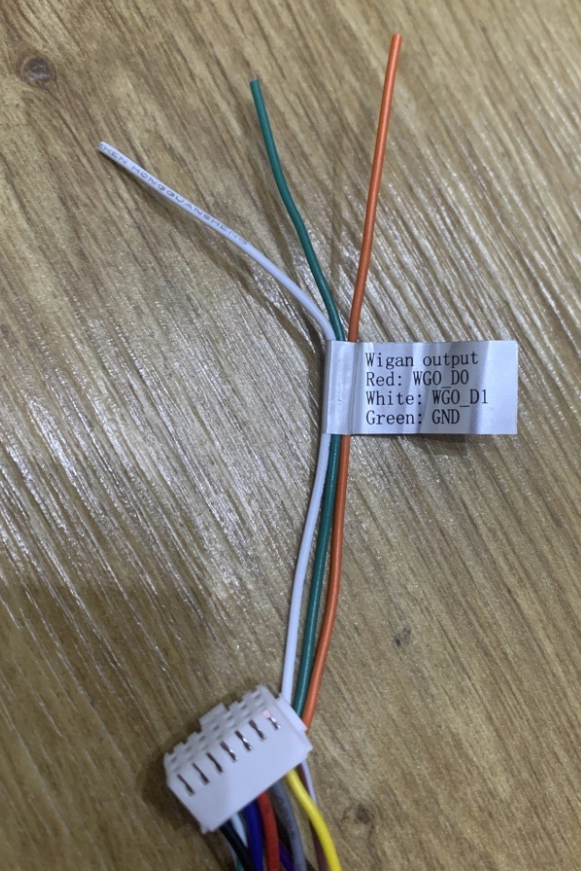

- Il secondo è con un connettore con deii fili classificati secondo un codice colori (spiegato in un'apposita etichetta):

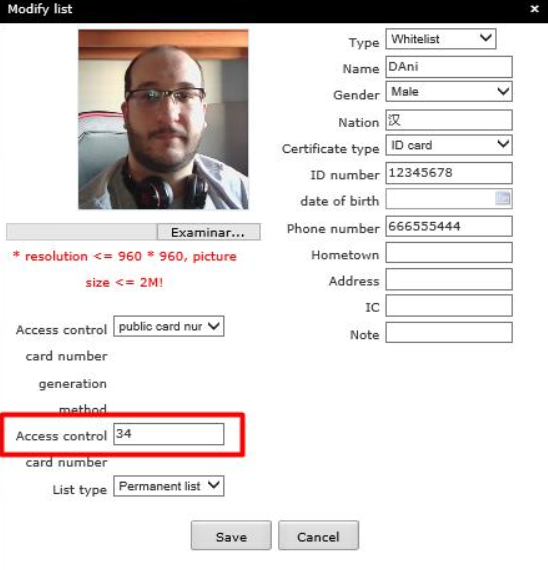

Successivamente creeremo il nostro utente nel FACE-TEMP, facendo attenzione al numero di scheda configurato (il terminale ci costringe a inserirlo come dato!) perché è quello che verrà inviato via Wiegand; nell'esempio a seguire gli abbiamo assegnato il 34.

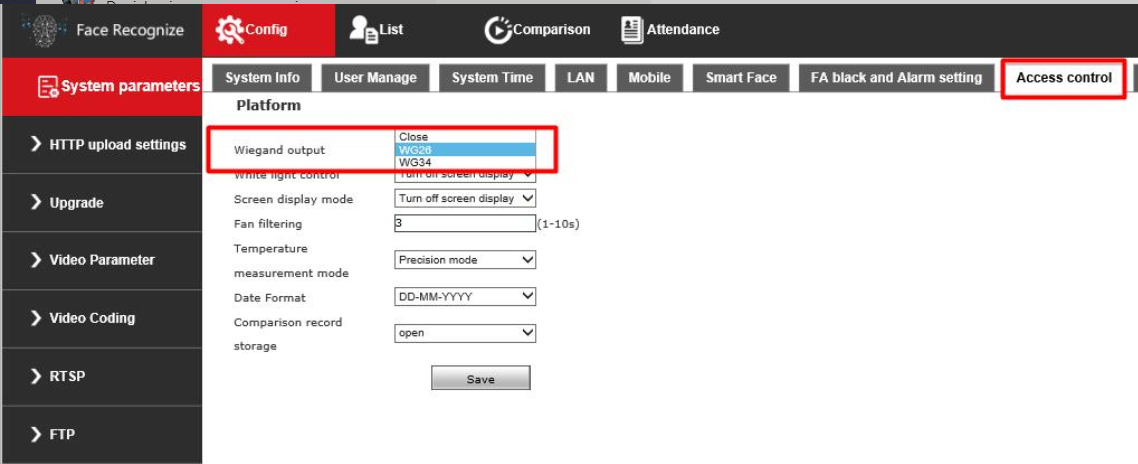

Il terminale ha due modalità di uscita di Wiegand (26 e 34, la cui scelta influenza semplicemente la codifica del dato inviato), possiamo decidere quale utilizzare nella seguente sezione:
Una volta che abbiamo creato gli utenti, possiamo andare sulla sezione monitoraggio in tempo reale del software della centralina di terze parti per analizzare il codice ricevuto. Nel nostro caso abbiamo fatto un esempio con un controller di Safire. Ció che riceviamo dipende dal tipo di Wiegand che abbiamo configurato nel FACE-TEMP.
- Wiegand 26: riceviamo 8 cifre, ossia il numero della scheda che abbiamo associato all'utente (34) e il resto delle cifre che saranno degli zeri di riempimento fino a raggiungere le 8 cifre totali tipiche della codifica scelta
- Wiegand 34: riceviamo 10 cifre, ossia il numero della scheda che abbiamo associato all'utente (34) e il resto delle cifre che saranno degli zeri di riempimento fino a raggiungere le 10 cifre totali tipiche della codifica scelta
INFORMAZIONI IMPORTANTI: Quando l'utente che cerca di accedere non è presente nel database FACE-TEMP, quello che invia tramite Wiegand è un codice formato solo da zeri (W26 - 0000000000 / W34 - 0000000000)
Conoscendo le informazioni che FACE-TEMP invia tramite Wiegand, l'unica cosa che resta da fare è creare l'utente nel software della centralina di terze parti; i dati per crearlo sono i seguenti:
- User ID: metteremo quello che vogliamo, può essere lo stesso ID che abbiamo usato quando abbiamo creato l'utente in FACE-TEMP. Si raccomanda che tale numero NON sia lo stesso rispetto al numero di scheda
- Numero di scheda: questo DEVE essere il numero di scheda che il FACE-TEMP trasmette via Wiegand
