Les dispositifs FACE-TEMP peuvent être connectés à des contrôleurs tiers en utilisant la sortie Wiegand de l'appareil. Cette sortie peut prendre l'une des deux formes suivantes :

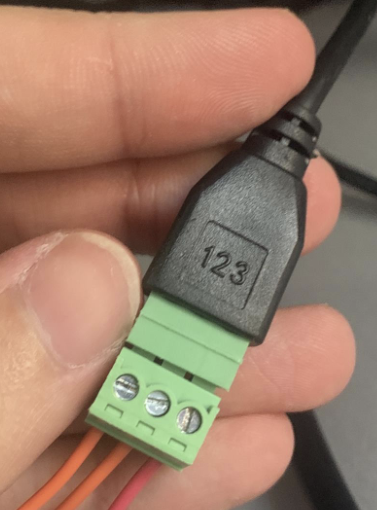

- Le premier est un connecteur noir qui sort directement du terminal :
1. W0 2. W1 3. GND

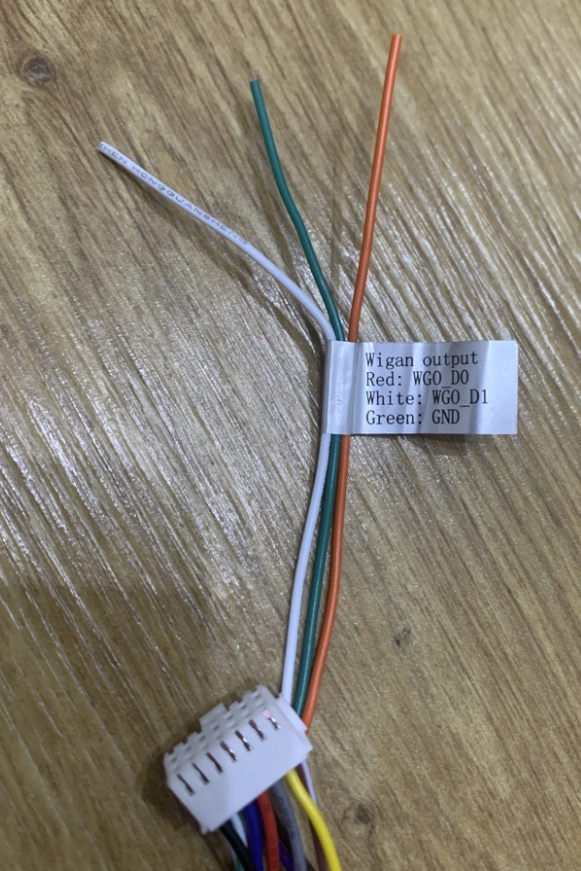

- Le second est avec un adaptateur avec toutes les connexions :

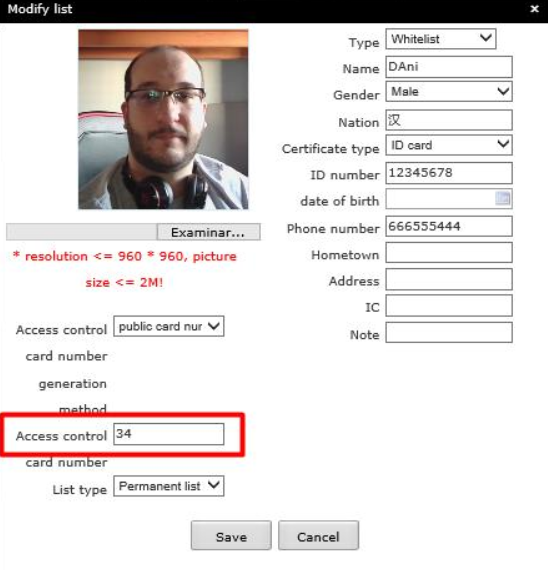

Ensuite, nous allons créer notre utilisateur dans le FACE-TEMP ; faites attention au numéro de carte configuré (le terminal vous oblige à le mettre) car c'est ce qui sera envoyé par Wiegand, dans ce cas nous lui avons donné le 34 :

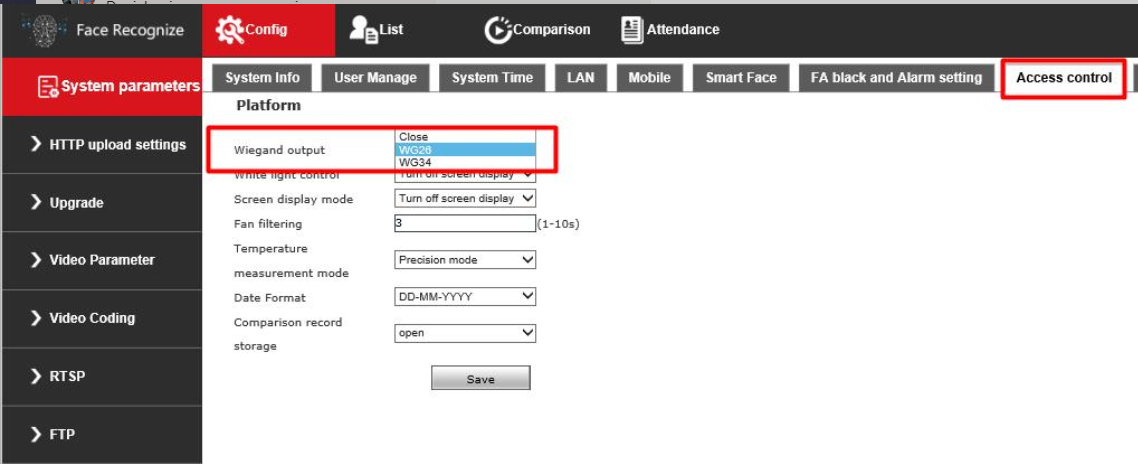

Le terminal a les modes de sortie de Wiegand 26 et 34, nous pouvons décider lequel utiliser dans la section suivante :
Lorsque nous avons créé les utilisateurs, nous pouvons passer au contrôle en temps réel du logiciel du contrôleur pour voir le code reçu. Dans notre cas, nous avons fait l'exemple avec un contrôleur Safire. Ce que nous recevons dépend du type de Wiegand que nous avons configuré dans FACE-TEMP.
- Wiegand 26 : nous recevons 8 chiffres, le numéro de carte que nous avons mis sur l'utilisateur et le reste des numéros jusqu'à ce que les 8 chiffres soient remplis de zéros
- Wiegand 34 : nous recevons 10 chiffres, le numéro de la carte que nous avons mis dans l'utilisateur et le reste des chiffres jusqu'à ce que les 10 chiffres soient remplis de zéros
INFORMATION IMPORTANTE : Lorsque l'utilisateur qui tente de s'inscrire n'est pas dans la base de données FACE-TEMP, ce qu'il envoie par Wiegand est un code composé de zéros uniquement (W26 - 00000000 / W34 - 00000000)
Connaissant les informations que FACE-TEMP envoie par Wiegand, la seule chose à faire est de créer l'utilisateur dans le logiciel du contrôleur, les données pour le créer sont les suivantes :
- ID utilisateur : nous mettrons celui que nous voulons, il peut être le même ID que nous avons utilisé lors de la création de l'utilisateur dans FACE-TEMP. Il est recommandé de ne pas utiliser le même numéro que celui qui figure sur la carte
- Numéro de carte : il DOIT s'agir du numéro quele FACE-TEMP transmet par Wiegand
