Le mode couloir est une fonction vraiment utile disponible sur de nombreuses caméras CCTV, qui peut être utilisée pour surveiller efficacement un espace ayant une forme plus verticale qu'horizontale. Ce type d'espaces inclut les couloirs, les chemins, les escaliers, les galeries commerciales, les tunnels et les routes. Lorsqu'une caméra CCTV est installée et visualisée, on souhaite que le cadrage de l'image inclue la majeure partie de la zone d'intérêt, tout en coupant autant que possible les zones redondantes comme les murs et le plafond. Le mode couloir vous permet de faire pivoter l'objectif de la caméra et l'image vidéo de 90 degrés pour qu'elle soit en format vertical, au lieu d'horizontal. Ainsi, vous pouvez utiliser la caméra pour vraiment vous concentrer sur les zones d'intérêt de votre cadrage, en changeant le ratio d'aspect de l'image de 16:9 à 9:16 afin de l'adapter à une configuration de surveillance étroite.

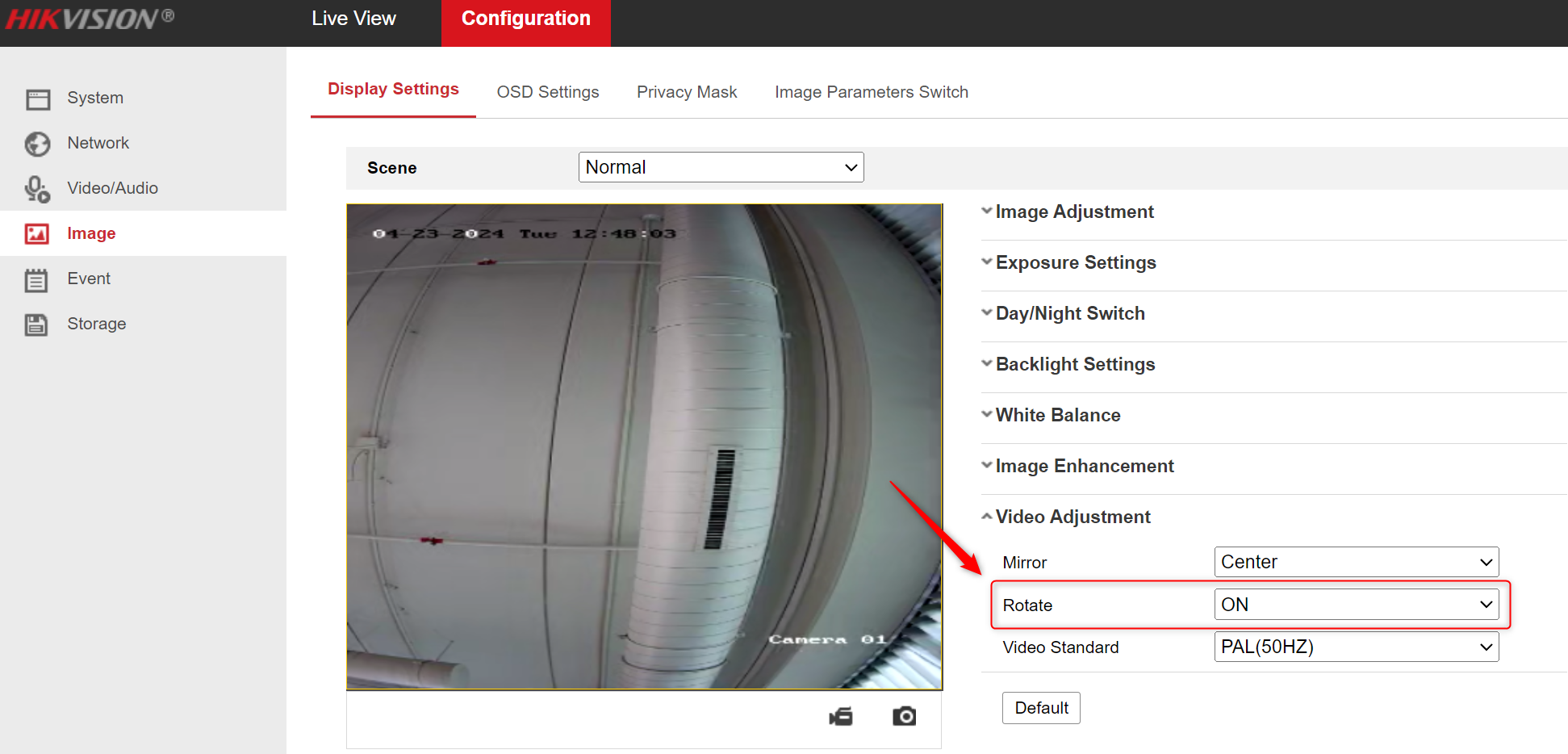

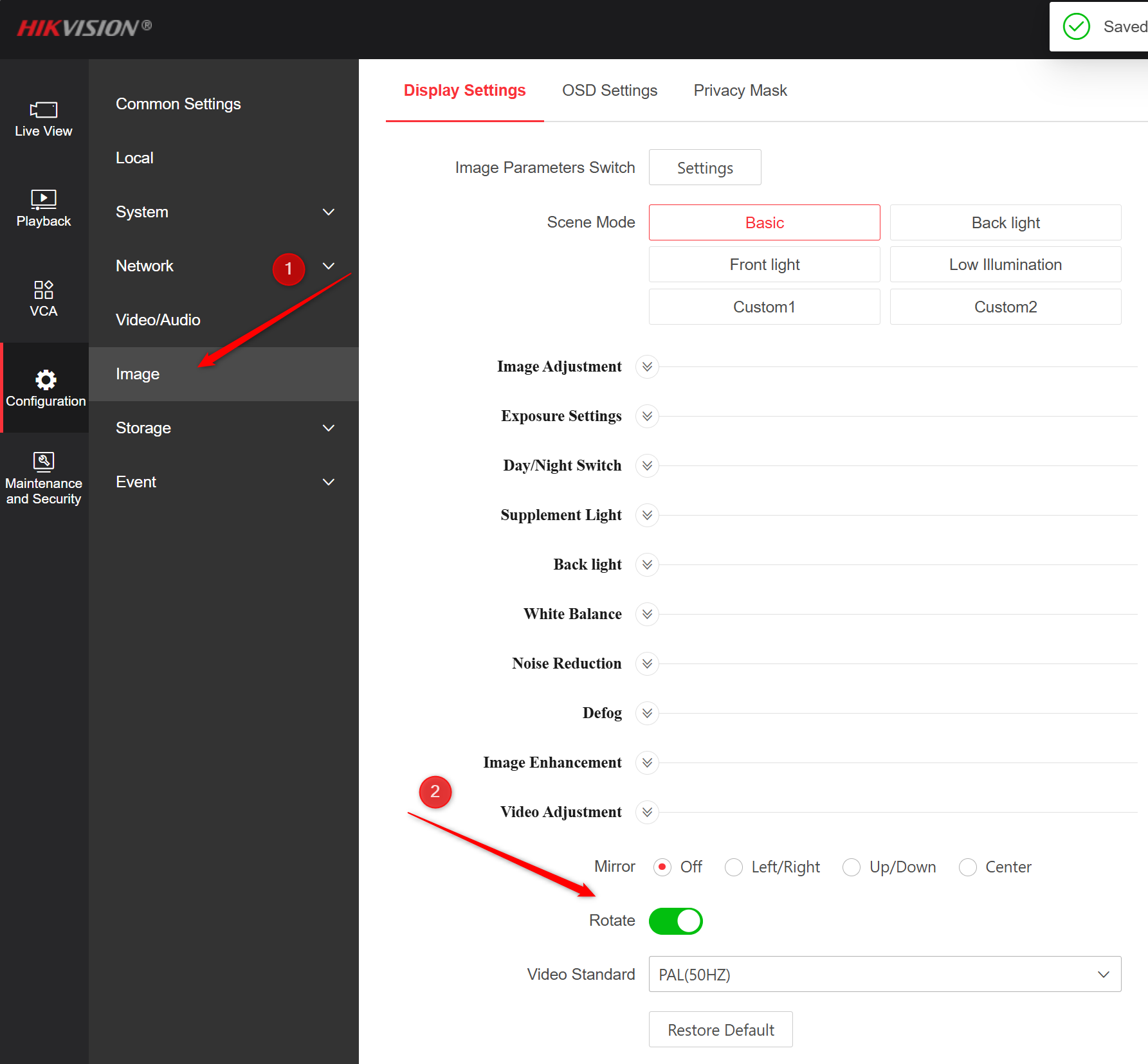

Pour activer le mode couloir sur la caméra, il faut accéder à l'interface web de la caméra et activer l'option Rotate :
Une fois la caméra pivotée avec le mode Rotate, pour son installation physique, elle doit être tournée de 90º

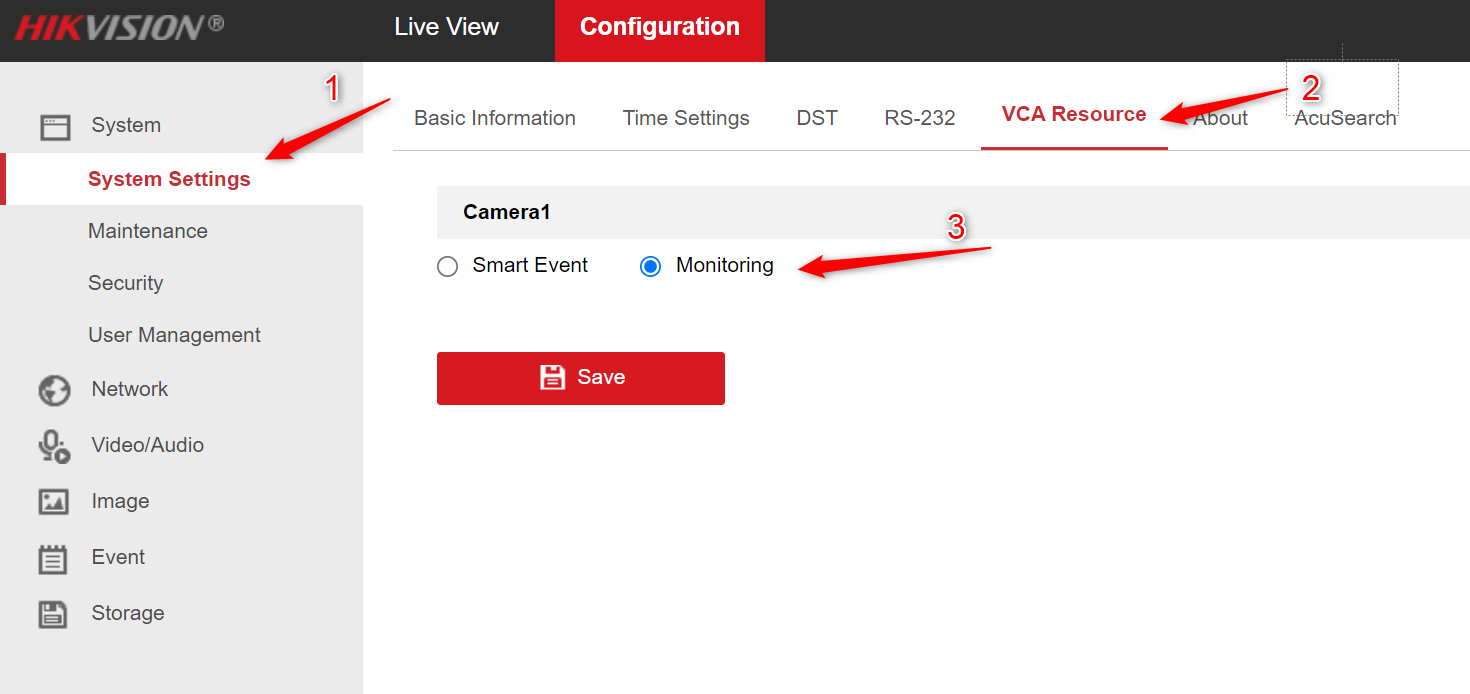

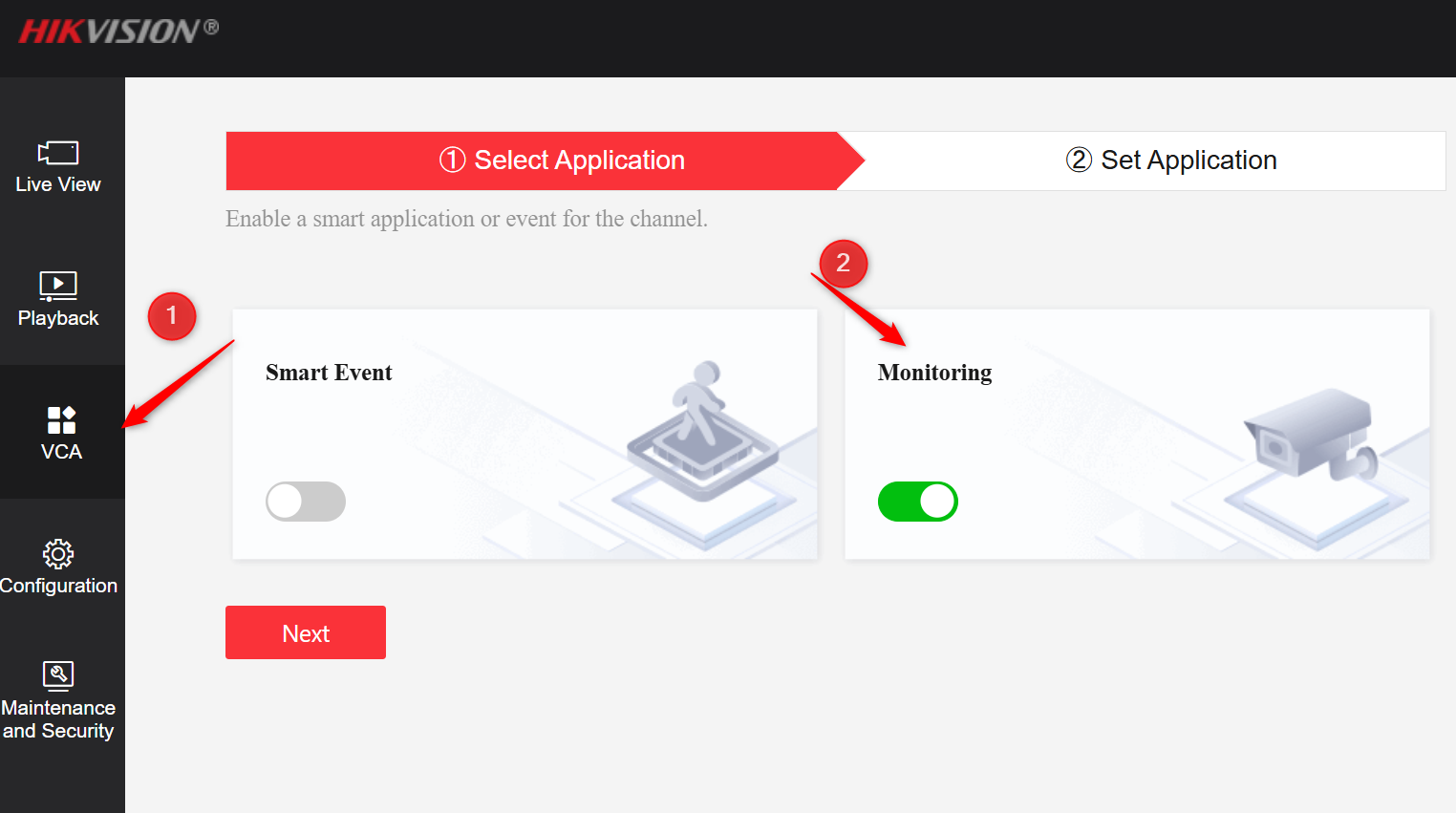

IMPORTANT : Si vous avez des caméras avec Acusense et que l'option Rotate n'apparaît pas, c'est parce que la caméra est configurée avec l'un de ses modes intelligents, il faudra alors changer son fonctionnement en Monitoring.
Selon la version de la caméra, l'interface web peut varier
- Menu plus ancien
- Menu plus récent
CONFIGURATION DE L'AFFICHAGE DE LA CAMÉRA SUR LE MONITEUR (le menu peut changer en fonction du modèle et de la version du firmware)

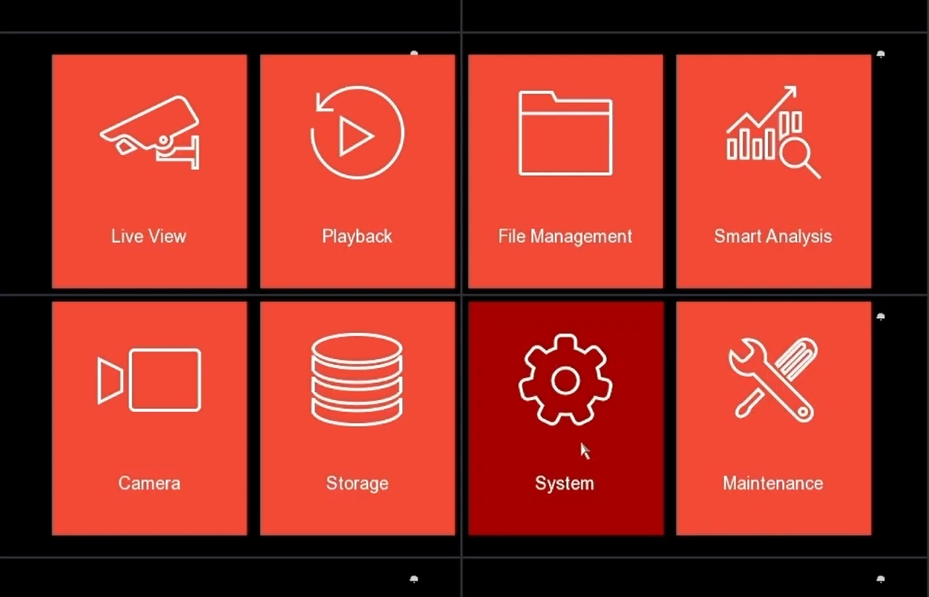

1. Clic droit de la souris et sélectionner Système.

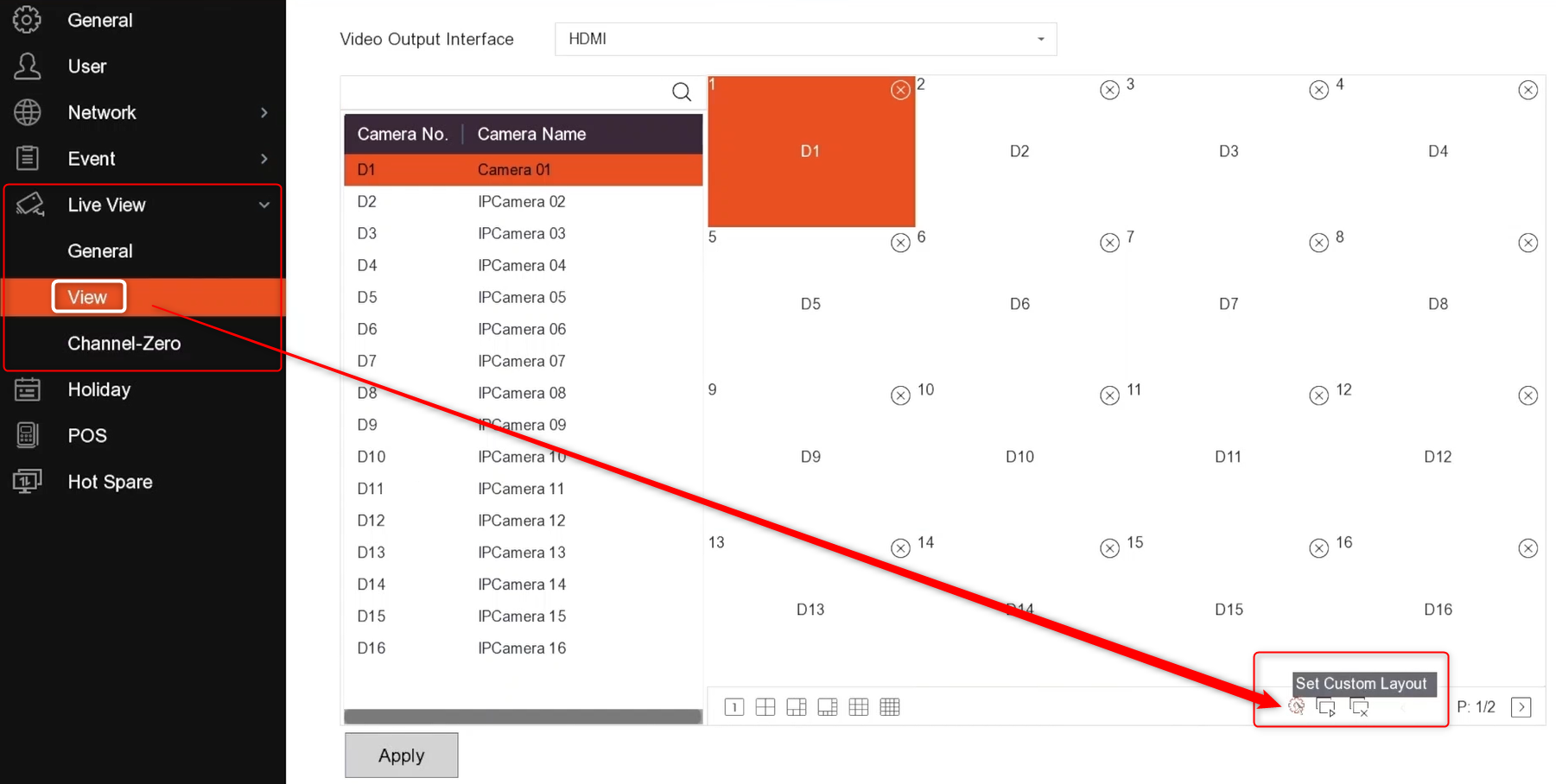

2. Ouvrir la Vue en Direct puis la Vue et cliquer sur Définir une Mise en Page Personnalisée

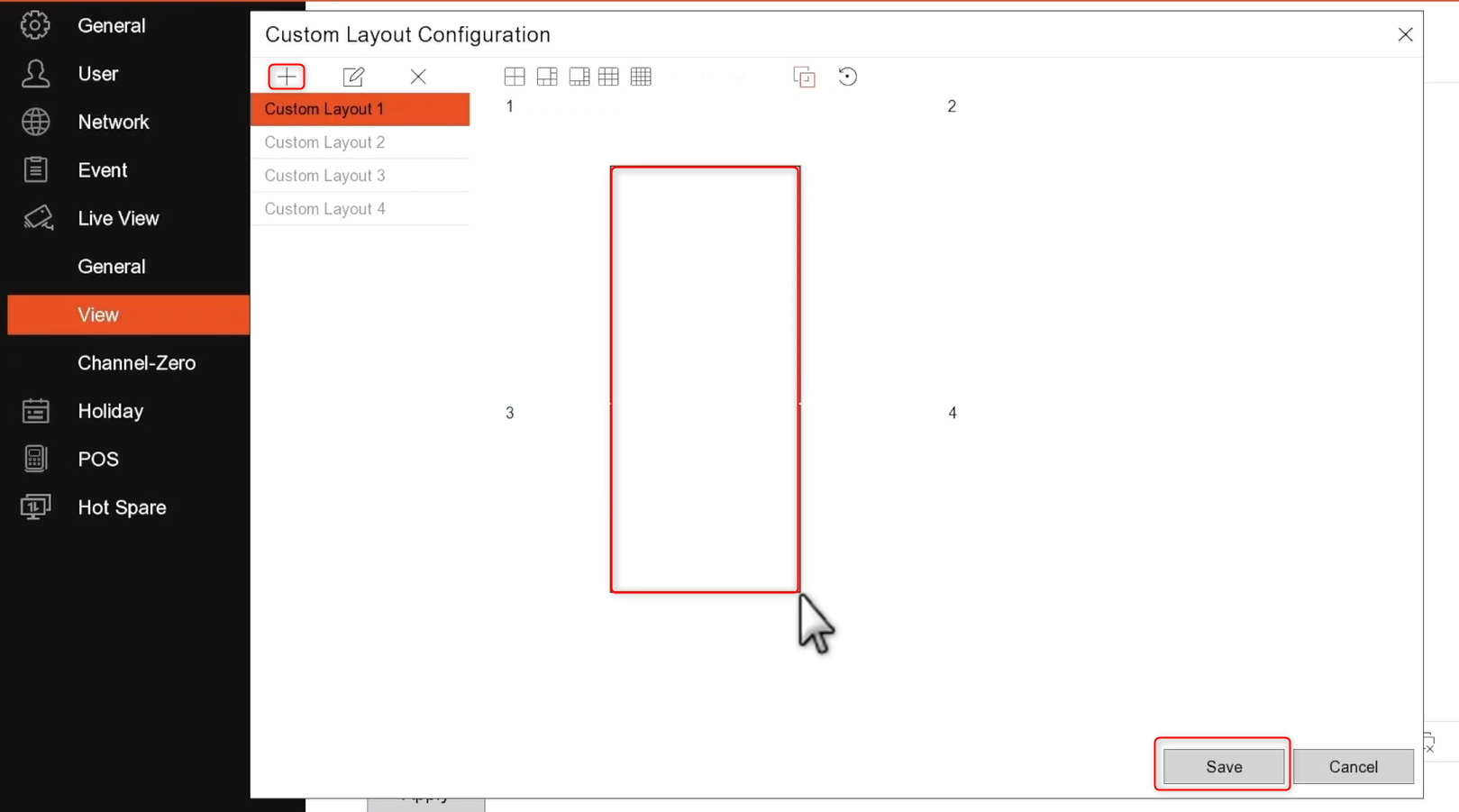

3. Cliquer sur le signe plus en haut à gauche
4. Modifier le nom si nécessaire
5. Cocher et sélectionner les deux fenêtres à fusionner
6. Ensuite, enregistrer

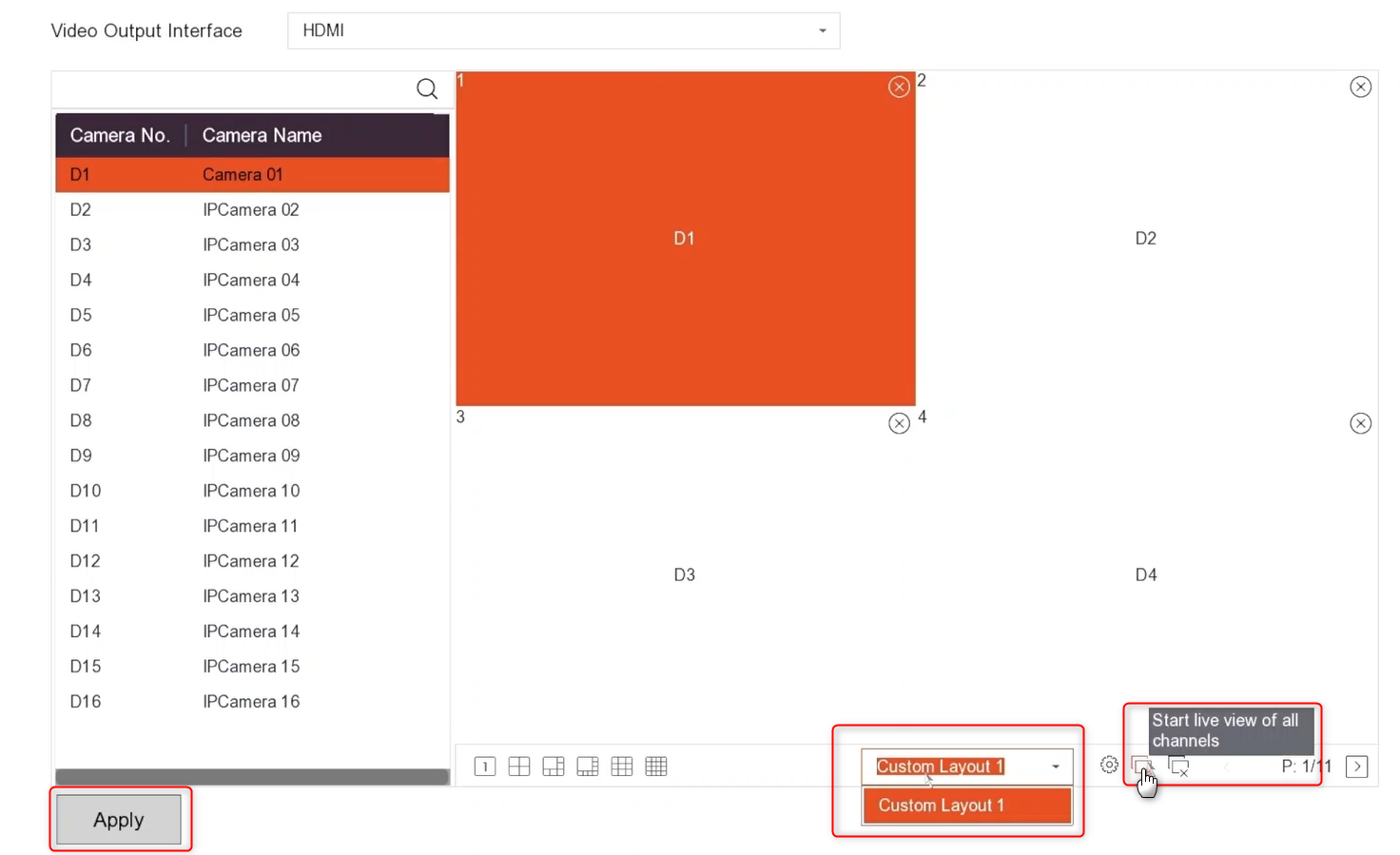

7. Sélectionner la mise en page personnalisée qui vient d'être créée
8. Cliquer sur le bouton lecture pour définir la vue et cliquer sur Appliquer
Pour revenir à la vue en direct sur le moniteur, il faut sélectionner la Mise en Page Personnalisée

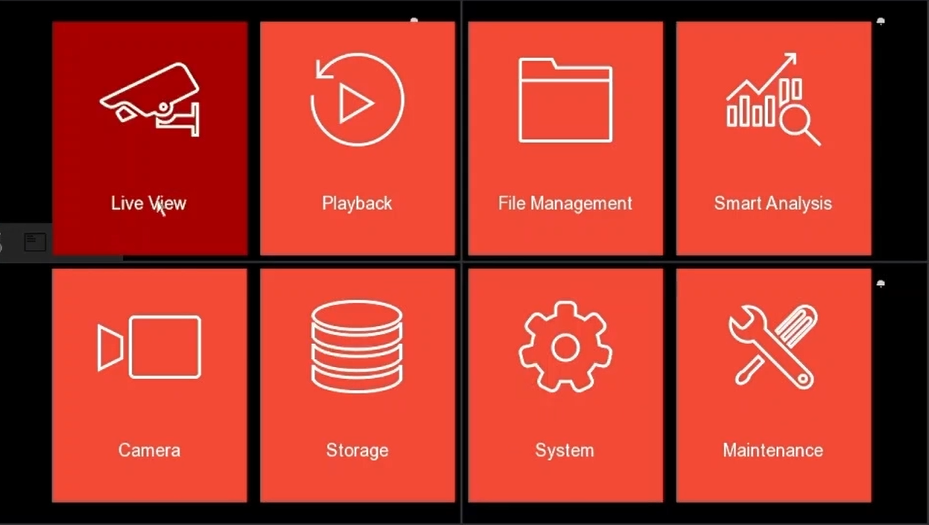

1. Clic droit de la souris et sélectionner le bouton Vue en Direct

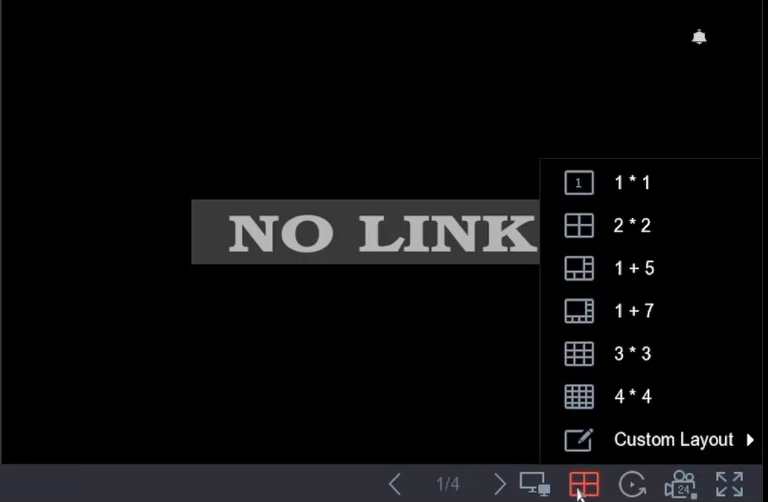

2. En bas à droite, sélectionner la Mise en Page Personnalisée

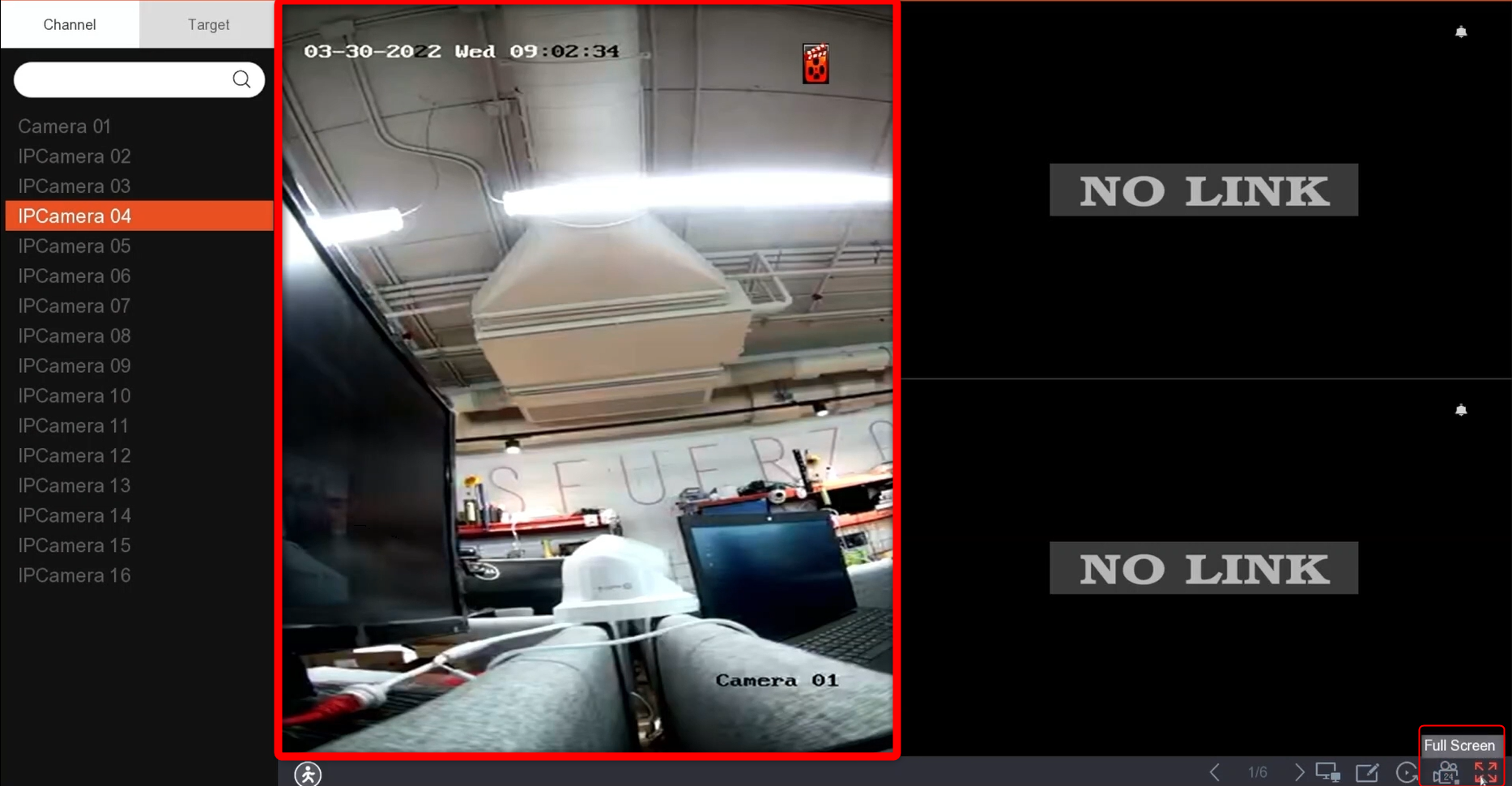

La mise en page avec la caméra en vertical s'affichera désormais
Sélectionner l'icône plein écran pour avoir un affichage en plein écran.
