Esquema del producto
- Indicador LED. Este indicador sólo incluye el indicador de alimentación (POWER). Cuando la luz del indicador es de color rojo fijo, indica que el dispositivo está encendido.
- Interfaz del cable.
- Puerto de depuración.
- Nota: El puerto de depuración es sólo para uso de depuración.
- Tamper.
- Interfaz Wiegand.
- Interruptor DIP.

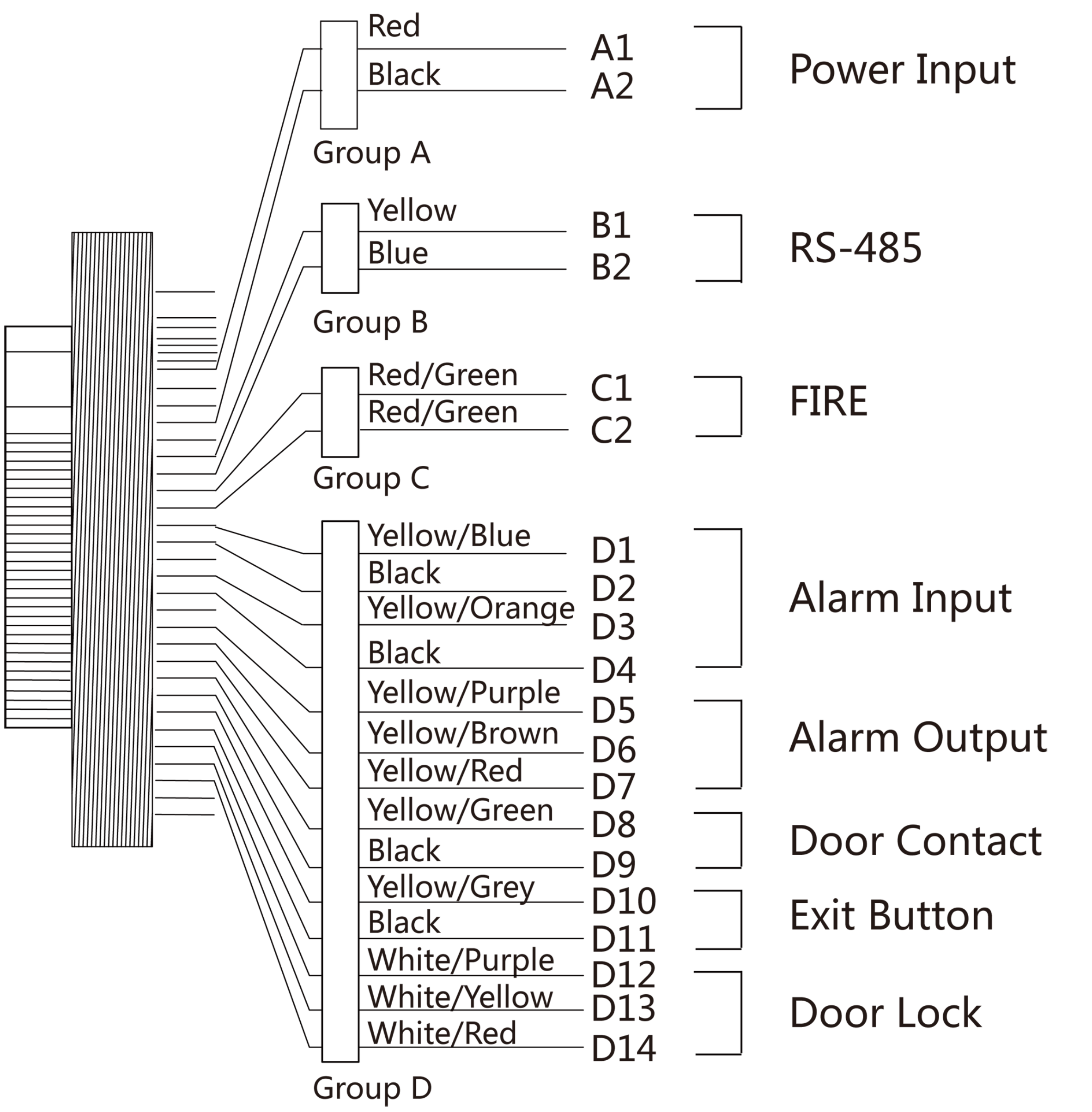

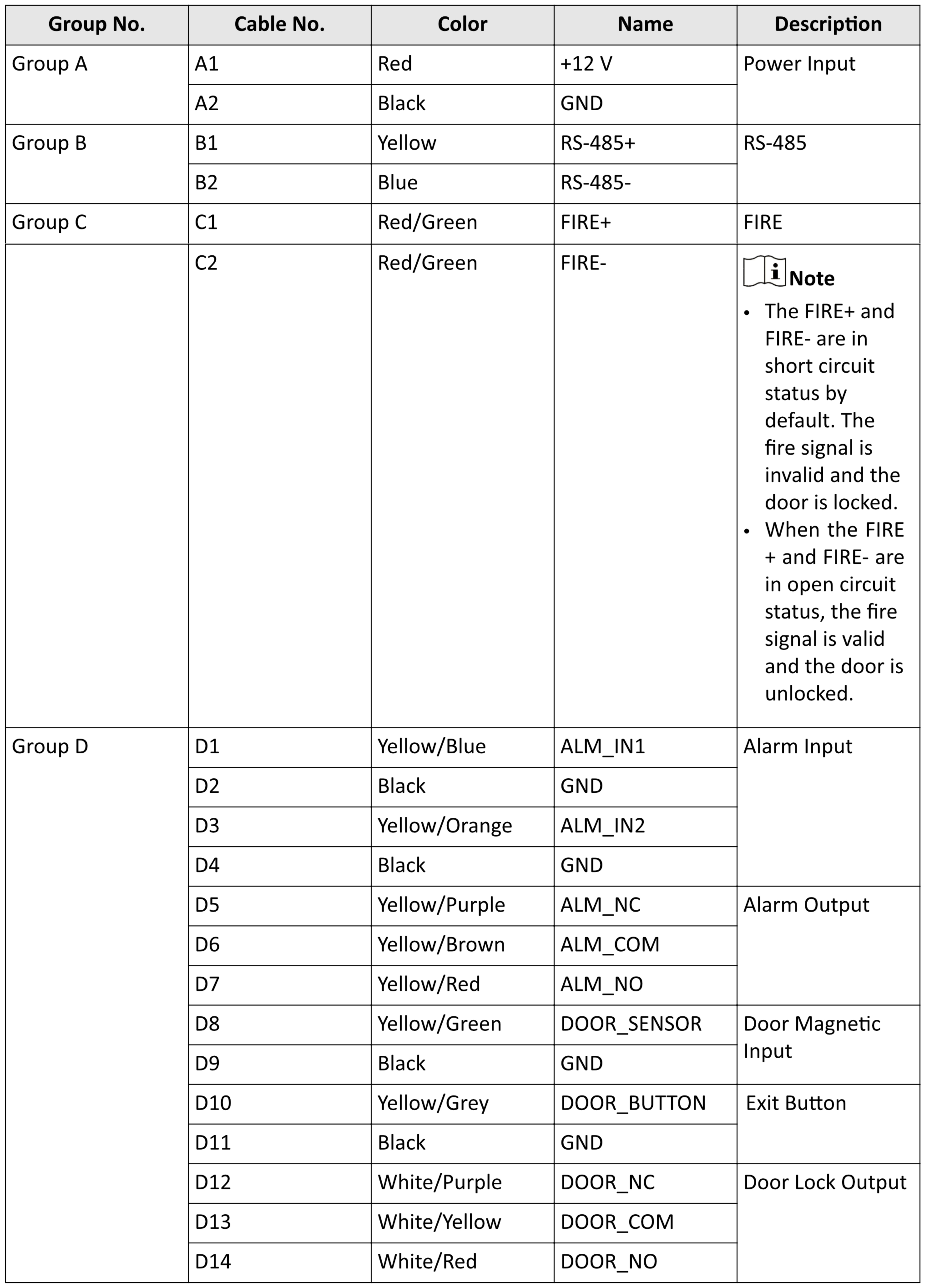

Descripción de la interfaz
Conecte los dispositivos de control de acceso, la controladora antimanipulación, las cerraduras de las puertas y otros dispositivos de salida relacionados (puede elegir conectar el lector de tarjetas Wiegand) para establecer la comunicación.

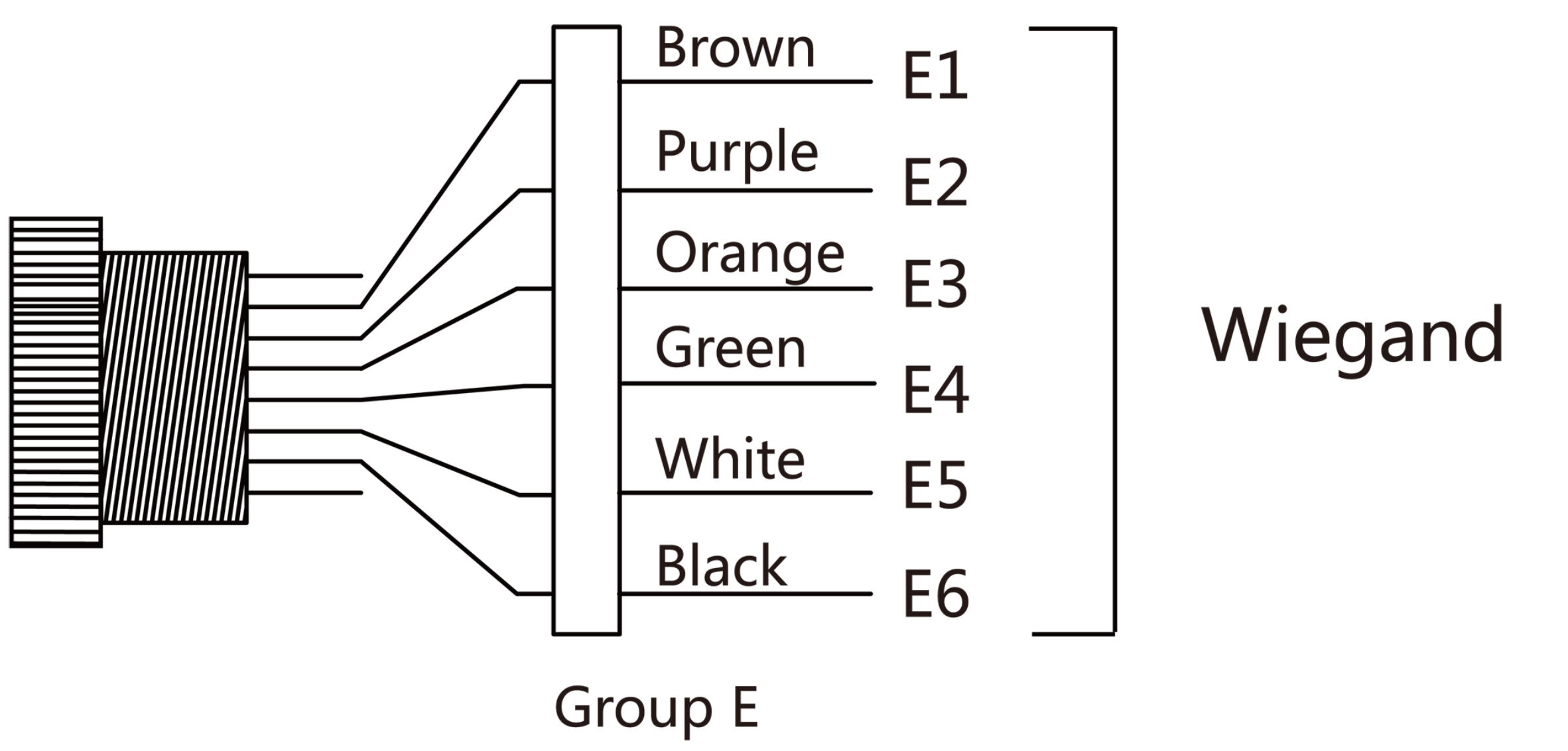

Descripción de la interfaz Wiegand
Descripción del cableado
Instalación
Antes de instalar la controladora antimanipulación, ajuste el interruptor DIP y conéctelo con el cable.
Descripción del interruptor DIP
Consulte el "Esquema del producto" para conocer la posición del interruptor DIP. La descripción del interruptor DIP se muestra en la siguiente figura. Los números 1 a 4 de la figura son los interruptores, numerados.
Como se muestra en la siguiente figura, el número binario representado por el interruptor DIP es 0011, que se corresponde con la dirección decimal 3.
Nota:
- Las posiciones 1 a 3 del interruptores DIP se utilizan para ajustar la dirección de comunicación RS-485. La posición 4 se utiliza para el modo Wiegand (OFF: entrada Wiegand, ON: salida Wiegand).
- La dirección DIP no se puede repetir.
Instalar la unidad de control de puerta segura
Pasos
1. Ajuste el interruptor DIP de la controladora antimanipulación de acuerdo con sus requisitos del dispositivo de control de acceso.
Nota:
El código binario DIP va de 0001 a 1111.
2. Realice los agujeros en la pared o en otros lugares según la plantilla de instalación.
Nota:
El peso mínimo de la pared u otros lugares debe ser tres veces mayor que el peso del dispositivo.
3. Introduzca el taco de plástico suministrado en el agujero perforado.
4.
Inserte el cable en la toma de cable, e inserte el cable Wiegand en la interfaz Wiegand.
Precaución:
Si es necesario conectar el cable desde el lateral del aparato, elimine el orificio ciego de uno de los lados.
5. Alinee los orificios de los tornillos en ambos lados del dispositivo con el manguito en la pared e inserte los tornillos suministrados para fijar el dispositivo.
