Nota:
Para ello utilizamos un NVR Safire PoE SF-NVR8216A-16P-4K y una cámara IP Safire SF-IPB025HG-2E.
Tip:
"Haz clic con el botón derecho del ratón y abre la imagen o el gif en una nueva pestaña si es una imagen o un gif grande".
El modo pasillo es una función realmente útil disponible en muchas cámaras de CCTV que puede utilizarse para vigilar eficazmente un espacio que tiene una forma más vertical que horizontal. Este tipo de áreas incluyen pasillos, caminos, escaleras, pasillos comerciales, túneles y carreteras. Cuando se instala y visualiza una cámara de CCTV, se desea que el encuadre de la imagen incluya la mayor parte del área de interés, recortando al mismo tiempo la mayor parte de las áreas redundantes, como las paredes y el techo, como sea posible. El modo pasillo te permite girar el objetivo de la cámara y la imagen de vídeo 90 grados para que esté en formato vertical, en lugar de horizontal. De este modo, puedes utilizar la cámara para centrarte realmente en las zonas de interés de tu encuadre, cambiando la relación de aspecto de la imagen de 16:9 a 9:16 para adaptarla a una configuración de vigilancia estrecha.
Vídeo tutorial: Safire y modo Corridor
Te sugerimos que configures la cámara en tu red y actives el modo corredor en sus ajustes antes de intentar girar y posicionar el objetivo. De este modo, podrá utilizar la transmisión de vídeo en directo, con la relación de aspecto correcta, para orientar la lente en su dirección óptima. El posicionamiento de la lente suele implicar un poco de ensayo y error para obtener el mejor resultado específico para tu espacio.
1. Abra el Internet Explorer en su PC e introduzca la dirección IP del NVR.
2. Vaya a la página de configuración del grabador

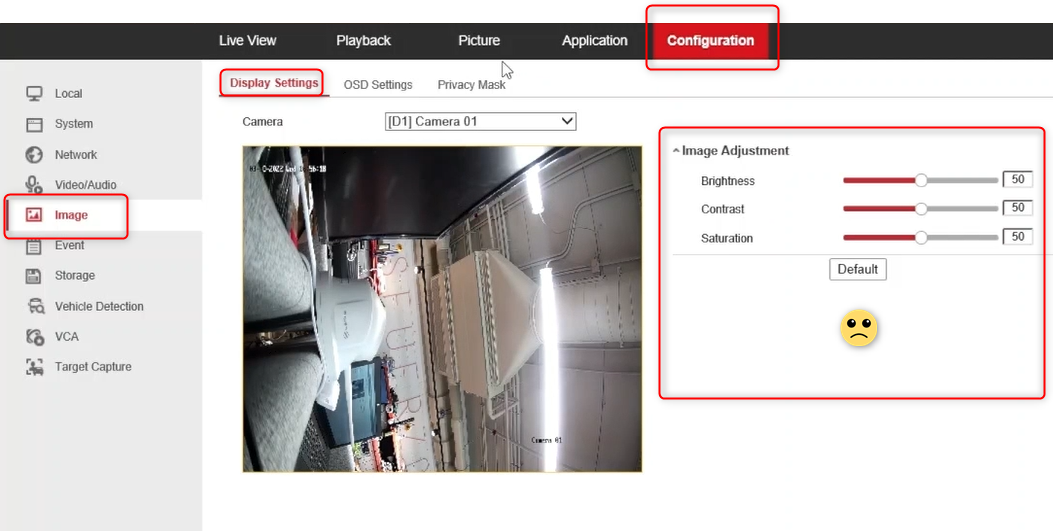

3. Compruebe si es posible cambiar la configuración de la imagen a través del NVR
4. En el ejemplo no tenemos la opción de rotar la imagen a través del grabador por lo que tenemos que hacerlo a través de la cámara. Cuando la cámara está conectada al PoE del grabador es necesario activar primero el Virtual Host.

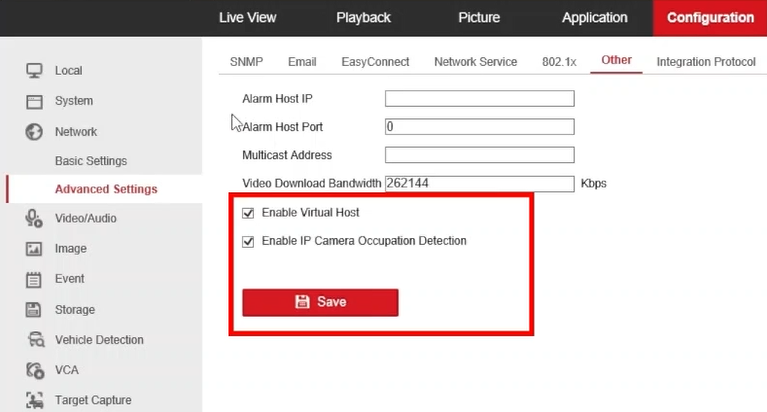

5. A través de la Red y luego de los Ajustes Avanzados en la pestaña Otros se habilita el Host Virtual

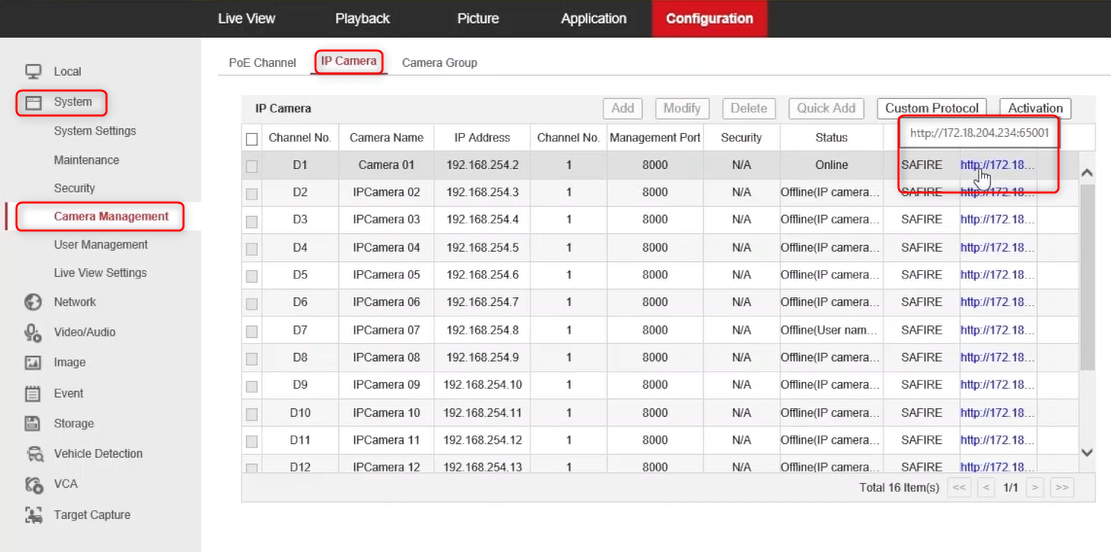

6. Ahora que el host virtual está activado, vaya a Sistema y luego a Gestión de cámaras, cámara IP, y seleccione el enlace IP de la cámara para configurar la vista vertical, esto abrirá una nueva pestaña en su IE.
7. Inicie sesión en la cámara y vaya a la pestaña de configuración

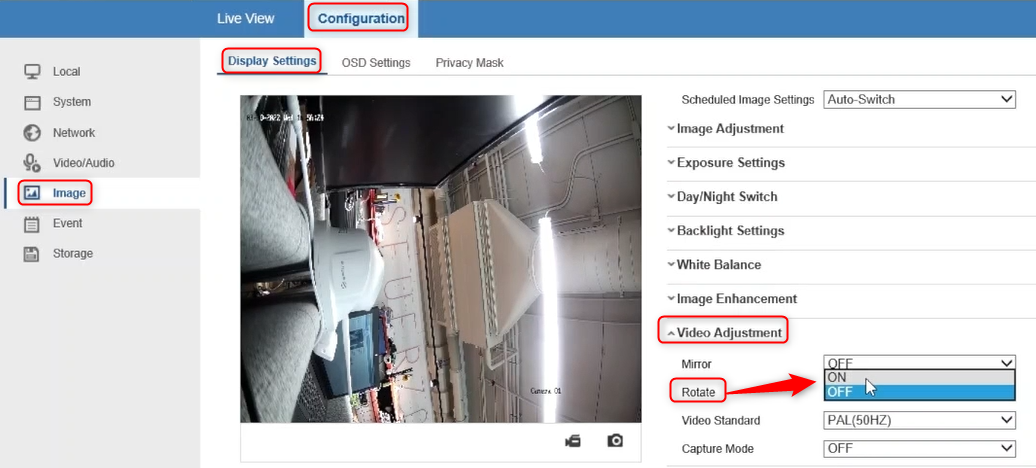

8. A través de Imagen, Configuración de la pantalla abra la opción de Ajuste de vídeo
9. Active la opción de rotación
Ahora que la cámara está girada 90º tenemos que utilizar el monitor para configurar el live view.
Conéctate al monitor de la grabadora.

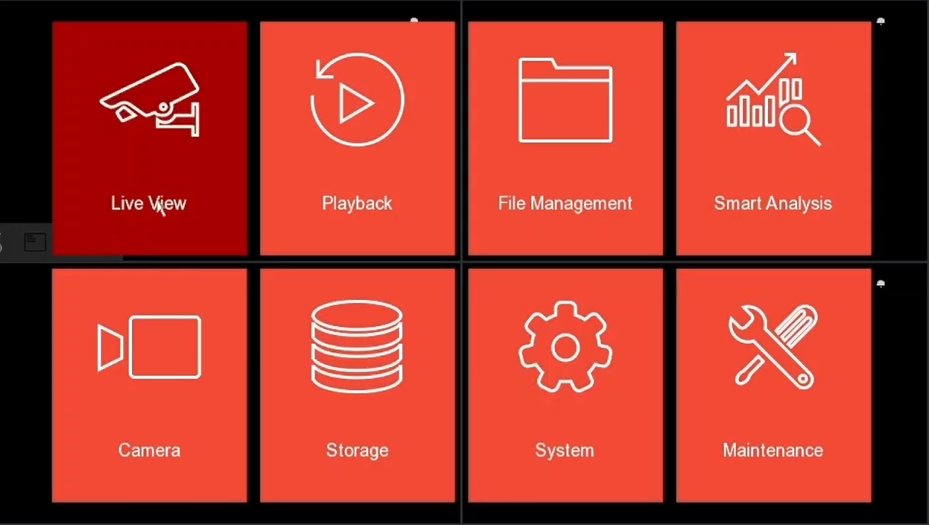

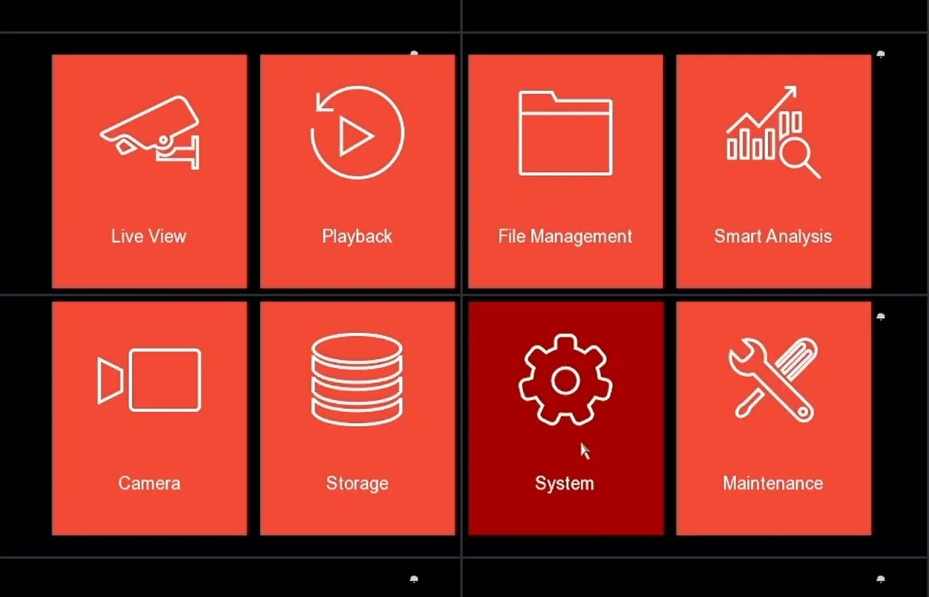

1. Haga clic con el botón derecho del ratón y seleccione Sistema.

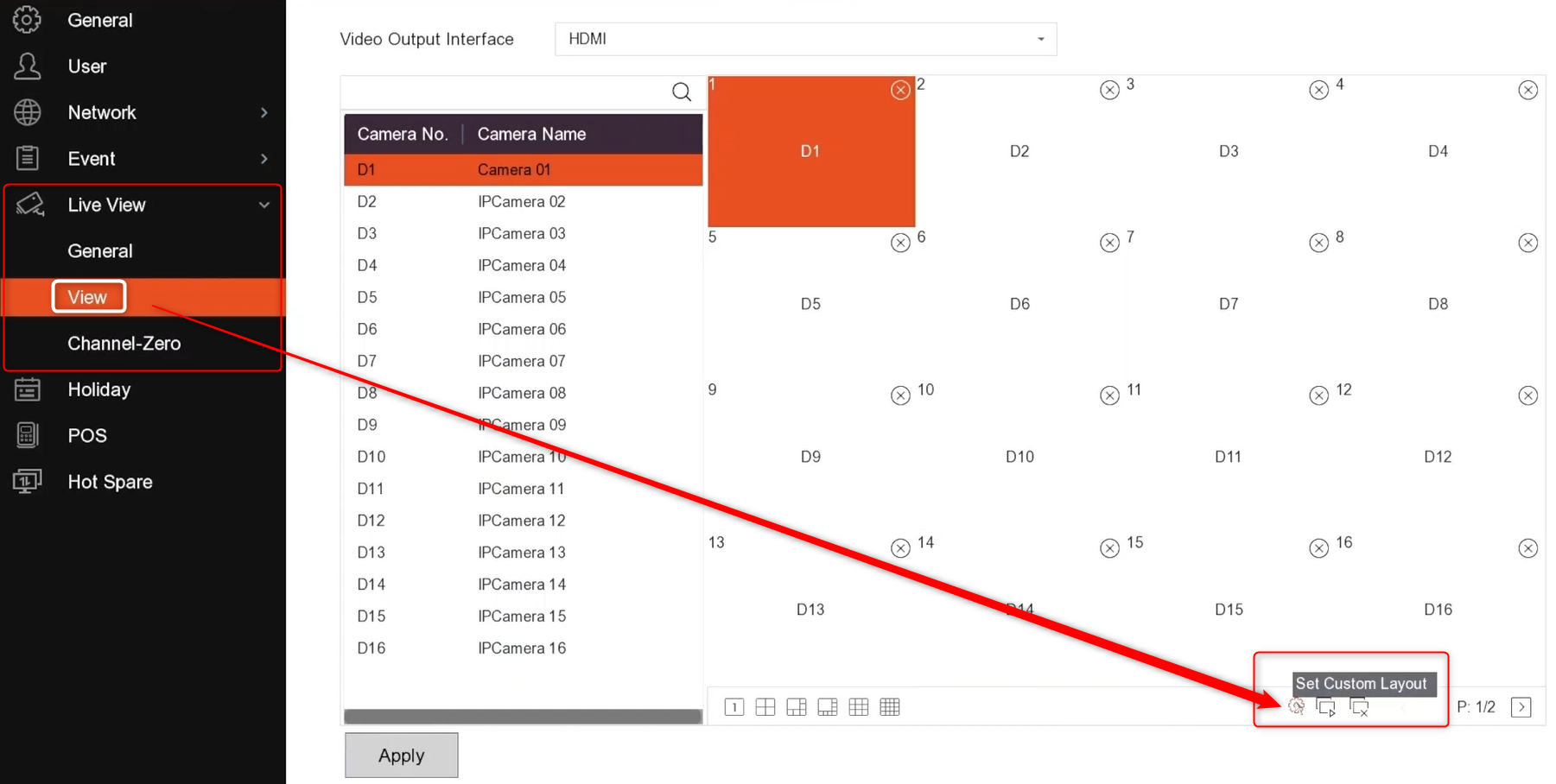

2. Abra la Vista en Vivo y luego la Vista y haga clic en Establecer Diseño Personalizado

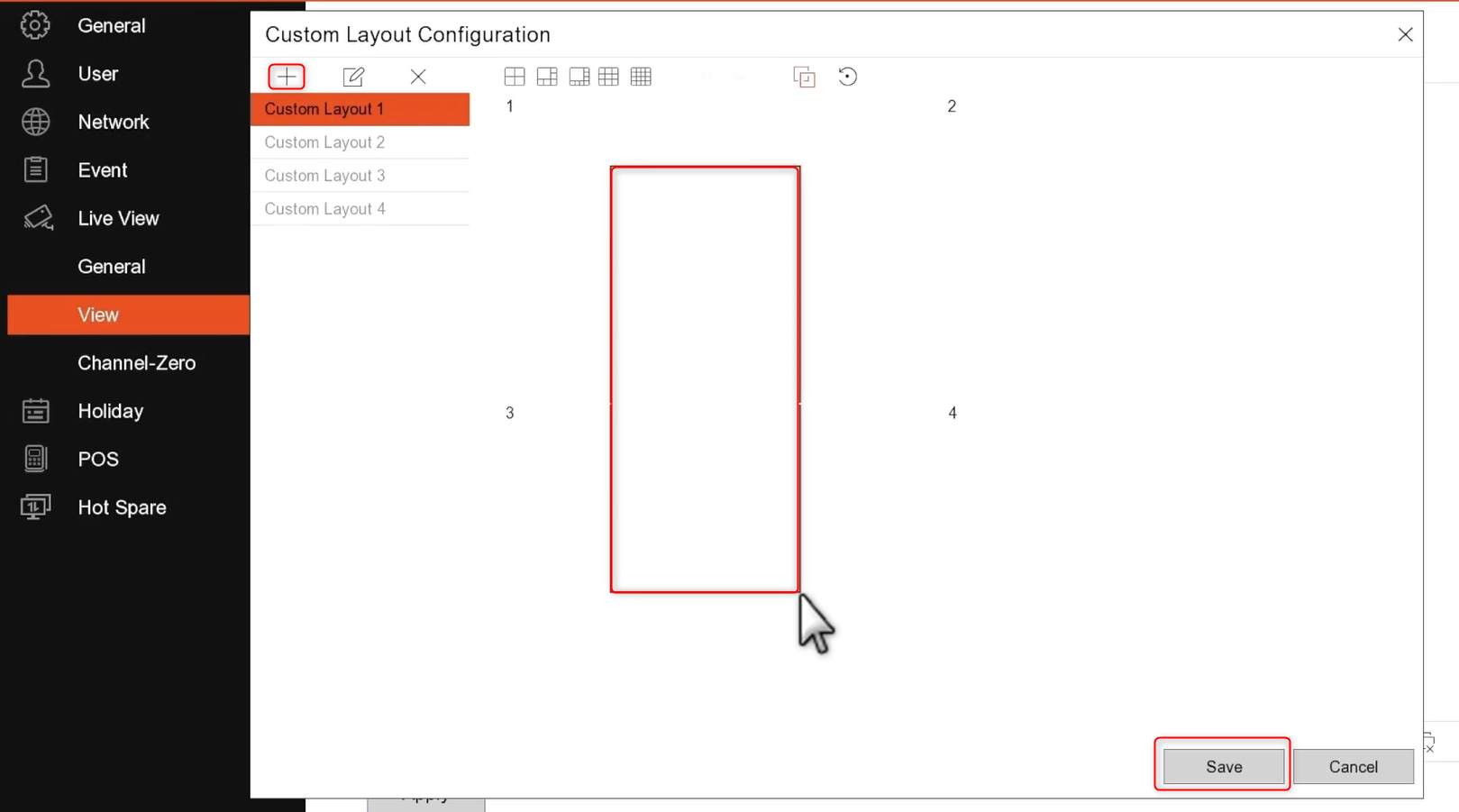

3. Haga clic en el signo más de la parte superior izquierda
4. Cambia el nombre cuando sea necesario
5. Marca y selecciona las dos ventanas a fusionar
6. A continuación, guarde

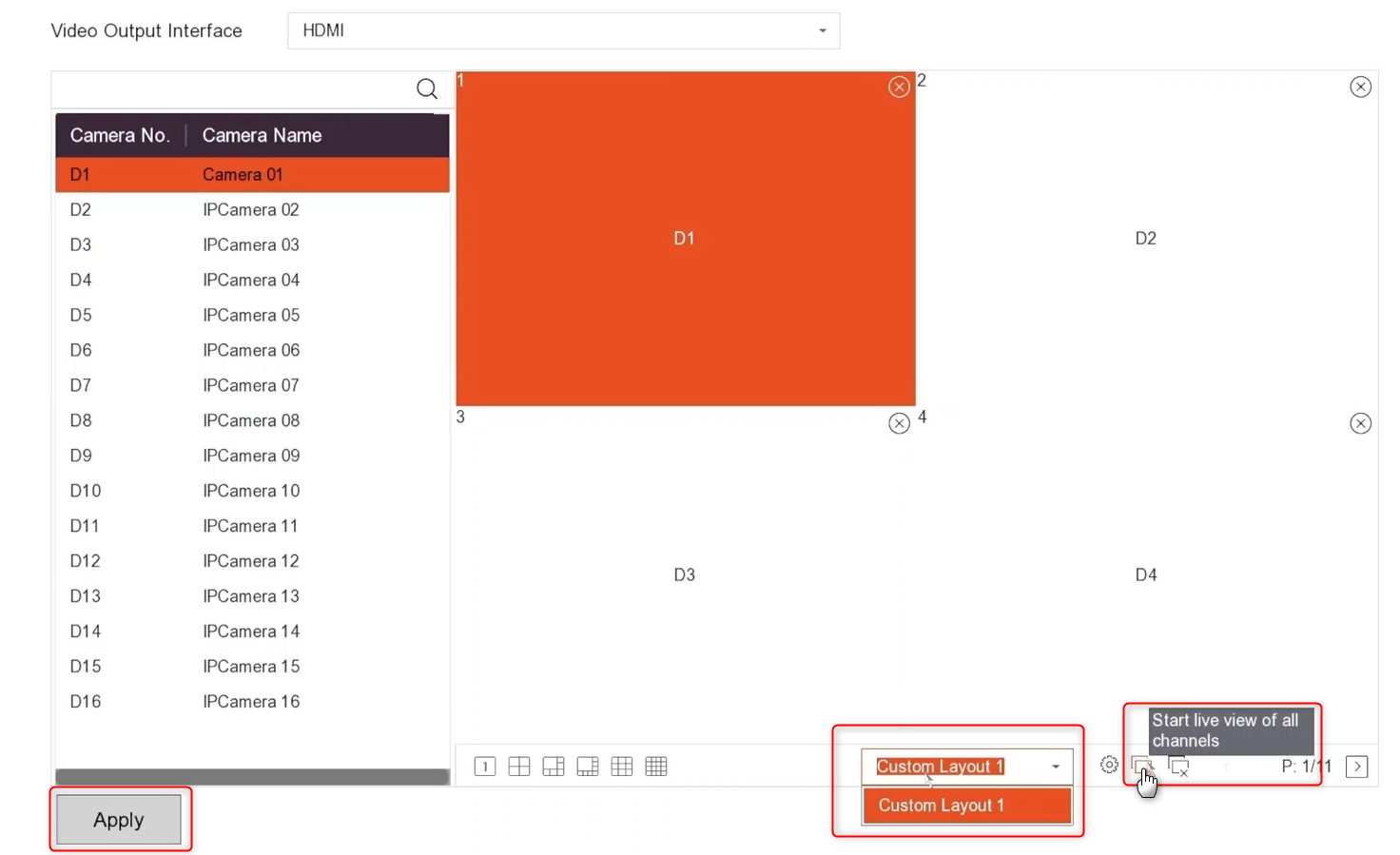

7. Seleccione el diseño personalizado que acaba de crear
8. Haga clic en el botón de reproducción para establecer la vista y haga clic en Aplicar
Ahora que está de vuelta en la pantalla principal, necesita mostrar el Diseño Personalizado

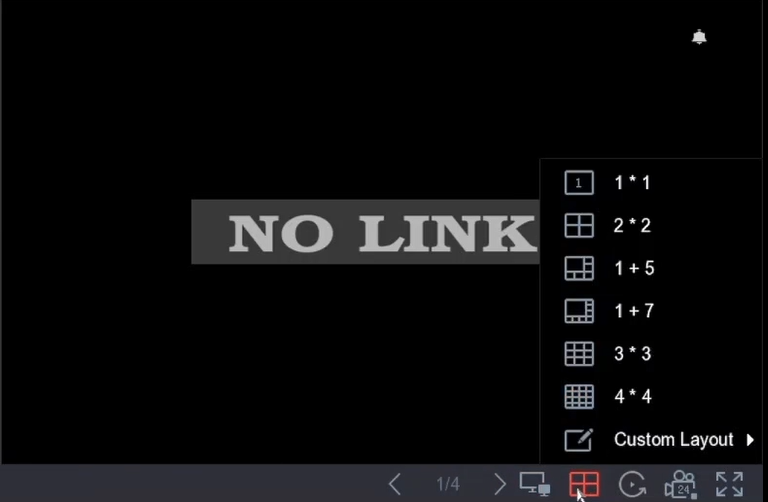

1. Haga clic con el botón derecho del ratón y seleccione el botón Live View
2. En la parte inferior derecha, se selecciona el Diseño Personalizado

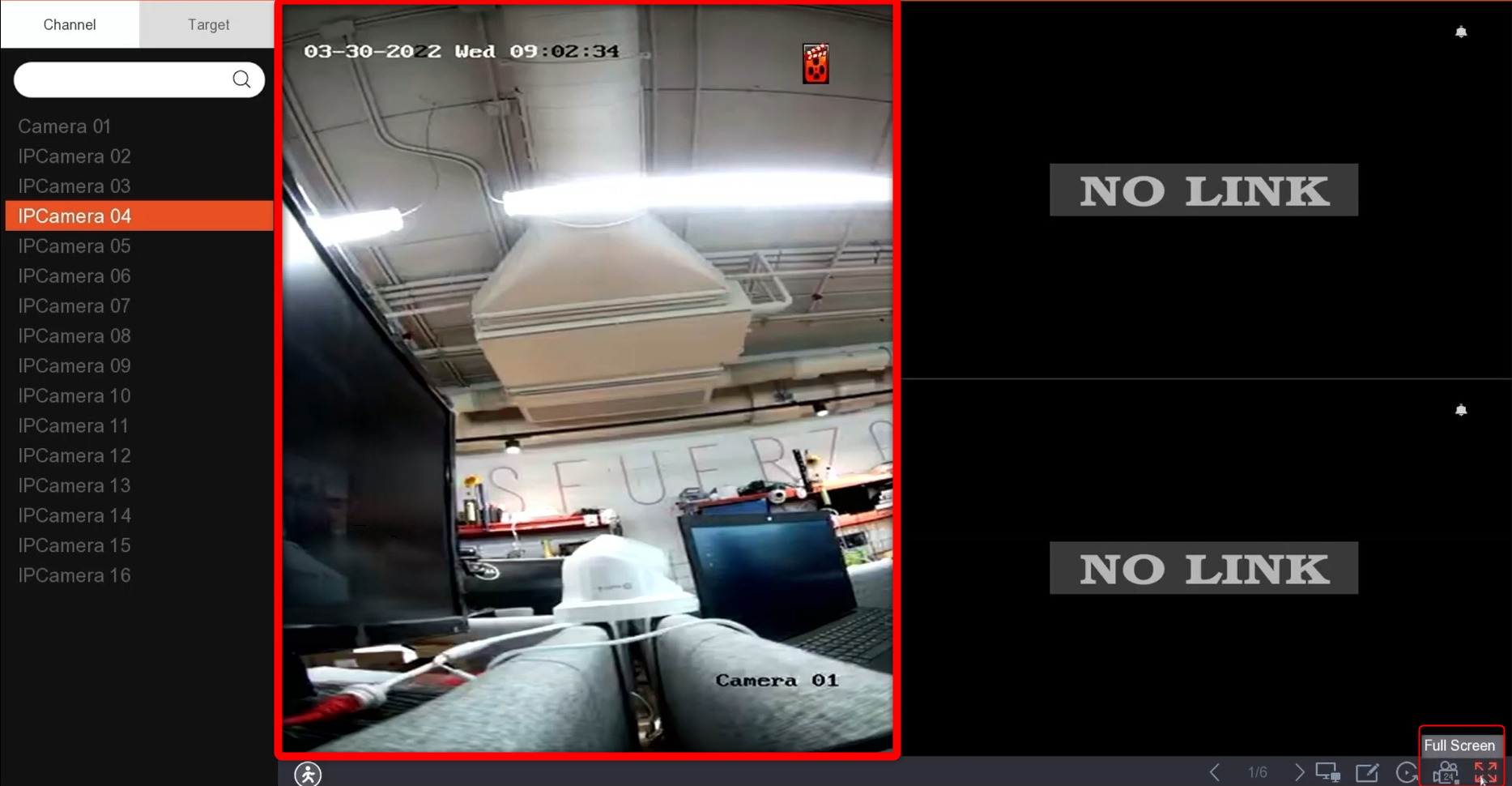

Ahora ves el nuevo diseño con la cámara vertical
Seleccione el icono de pantalla completa para tener una pantalla completa.
