Nota:
Este tutorial está hecho con el modelo y firmware:
SF-VIMOD-CAM-IP versión V2.2.45 build 210519
SF-VIDISP05-10WIP-A versión V2.1.22 build 210708
SF-VIDISP-MASTER-IP versión V1.0.30 build 210602
SF-VIDISP01-7WIP versión V2.1.20 build 210519

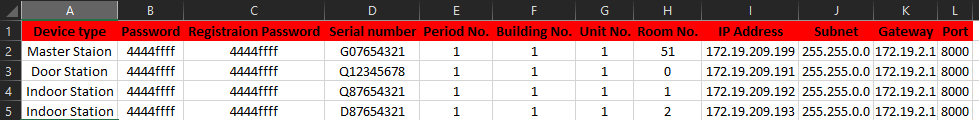

Active y establezca las direcciones IP para todos los dispositivos:
Para esta prueba se ha utilizando:
1 SF-VIMOD-CAM-IP con el módulo SF-VIMOD-KEY6
1 SF-VIDISP05-10WIP-A
1 SF-VIDISP01-7WIP
1 SF-VIDISP-MASTER-IP
La master station se debe configurar a través del navegador web y se debe establecer un id, el 51 por defecto.
Primero:
- Añada la Master Station al SCC (Safire Control Center)
- Abra Internet Explorer.
- Utilice la dirección IP de la Master Station
- Inicie la sesión y vaya a Gestión de dispositivos

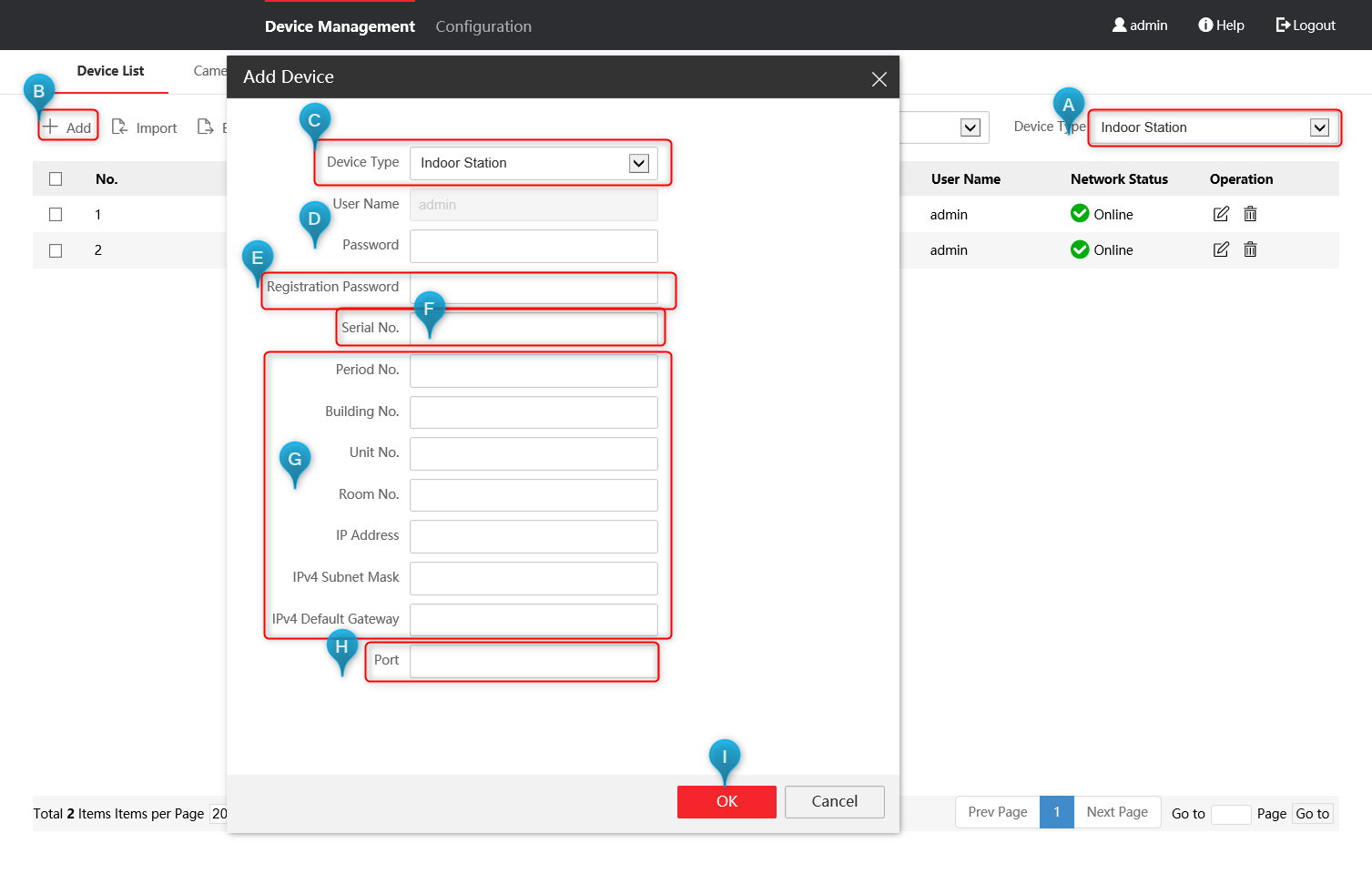

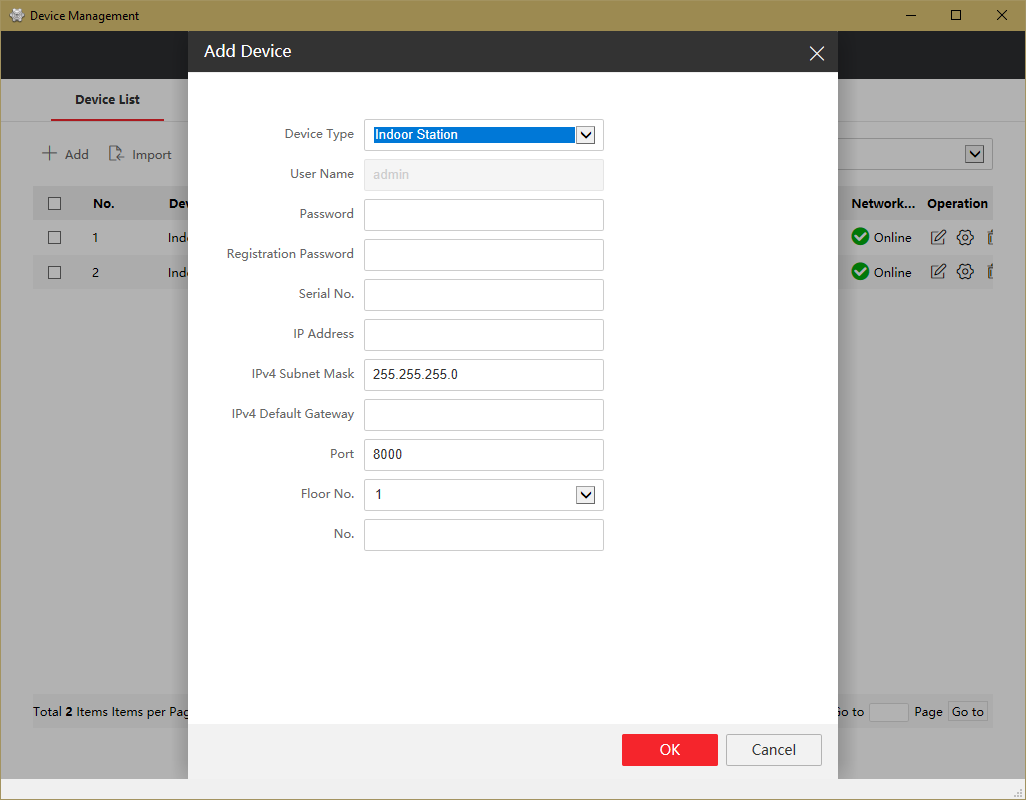

Añade los dispositivos a través de la gestión de dispositivos en la estación maestra:
Monitor:
- A Seleccione el tipo de dispositivo (para la visión general)
- B Haga clic en Añadir y aparecerá una nueva ventana
- C Seleccionar el tipo de dispositivo correcto
-
- Estación interior (el monitor (SF-VIDISP****)
-
- D Introduzca la contraseña del dispositivo
- E La contraseña de registro no tiene por qué ser la misma (es más fácil para pruebas)
-
- Contraseña de registro =La contraseña de registro de la estación interior, la estación exterior y la estación de puerta comunicadas
-
- F El número de serie que debe encontrar en la etiqueta del dispositivo
- G Rellene el resto de los campos
- H El puerto por defecto es el 8000
- I OK
- al principio, el dispositivo aparecerá fuera de línea esto es normal en algunos casos esto puede tomar algunos minutos para aparecer en línea

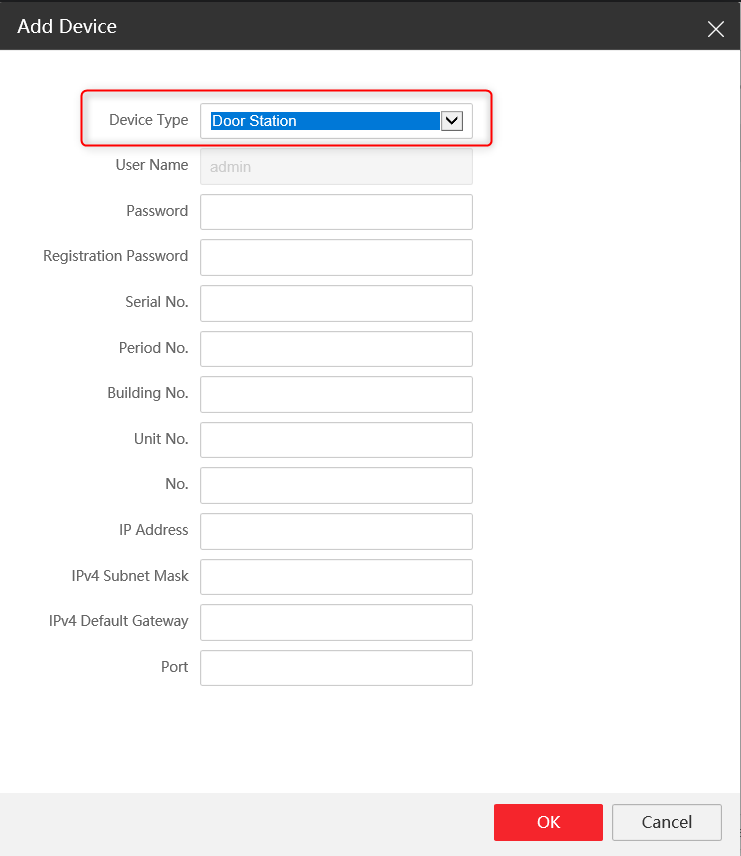

La Placa:
- Seleccione el modelo de aparato: Estación de puerta para la unidad exterior (SF-VIMOD-CAM-****)
- Asegúrese de que está seleccionada la "estación de puerta". ("Door Station")

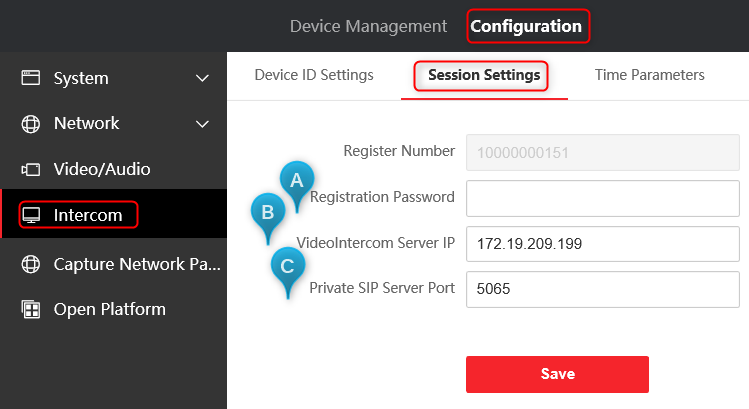

Configuración de la sesión:
En la estación maestra, es importante guardar la contraseña de registro correcta y la dirección IP del servidor.
- Ir a los ajustes de configuración
- Seleccione Intercom
- Configuración de la sesión
- A Introduzca la contraseña de registro
- B Dirección IP del servidor de intercomunicación de vídeo (es la misma dirección IP de la estación maestra)
- C Puerto del servidor SIP Puerto: 5065
- Haga clic en Guardar "Save"
La Placa principal:
- Añadir la placa exterior a SCC
- Abra la página de configuración de la estación exterior
- Vuelva a añadir los dispositivos a este dispositivo también a través de la gestión de dispositivos al igual que la estación maestra (no es necesario añadir la estación maestra. Cuando hay más de una estación exterior, se añaden en la estación exterior maestra y se selecciona el tipo de estación de puerta secundaria
- Rellenar los campos como en la Master Station

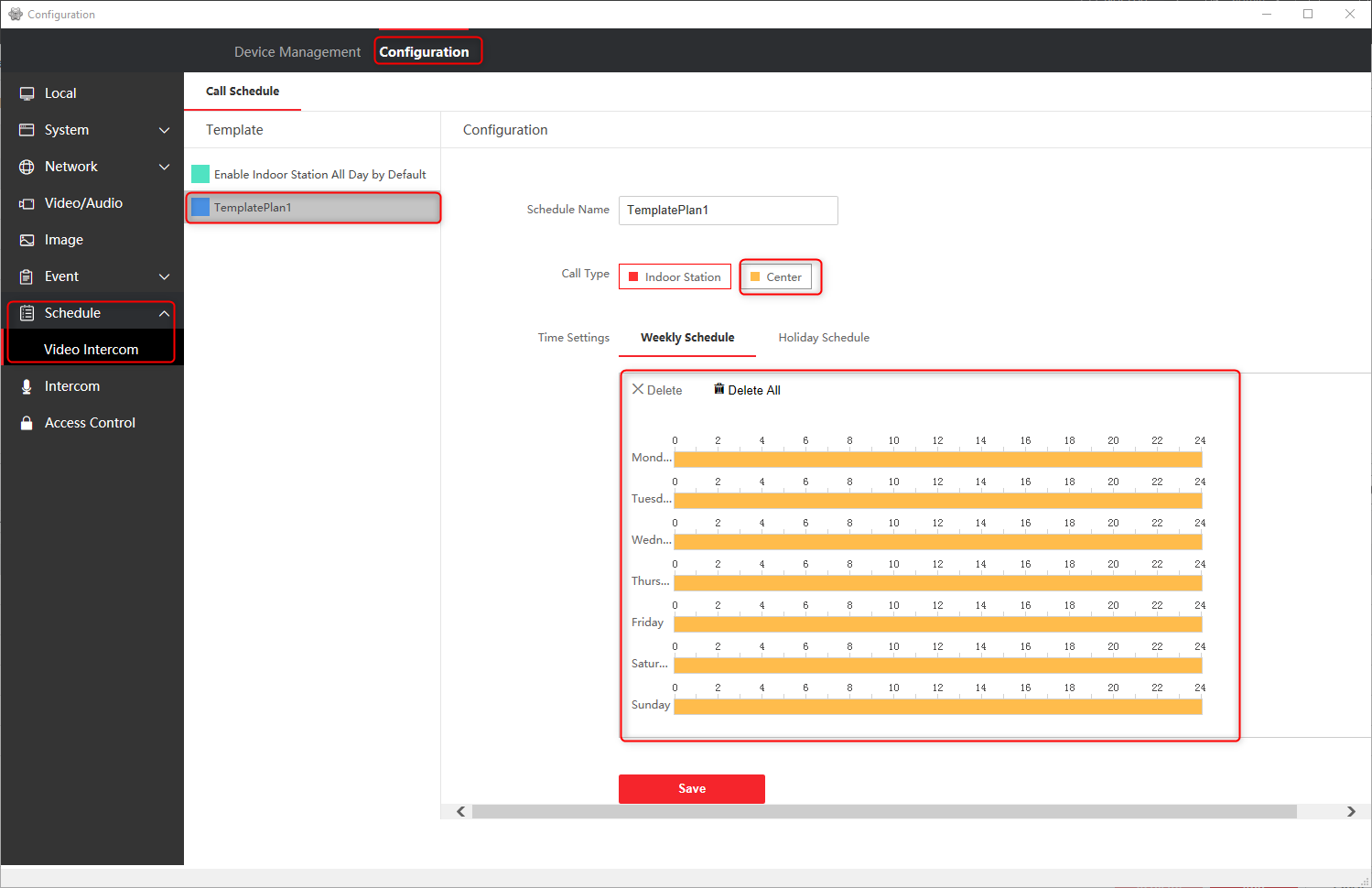

Editar el horario:
- Volver a la configuración de la estación exterior
- Seleccione la programación
- Cree el plan de horarios de llamadas para la estación principal
- A continuación, guarde

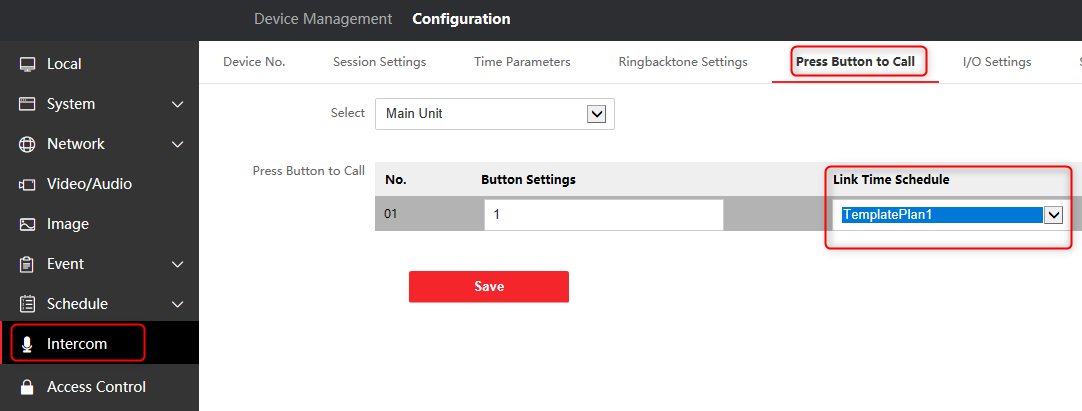

Configuración del botón de llamada:
- Ir a Intercom
- Pulse el botón para llamar ("Press Button to Call")
- Para el primer botón de llamada a la estación principal, seleccione el Plantilla1 (o el que acaba de crear)
- Guardar

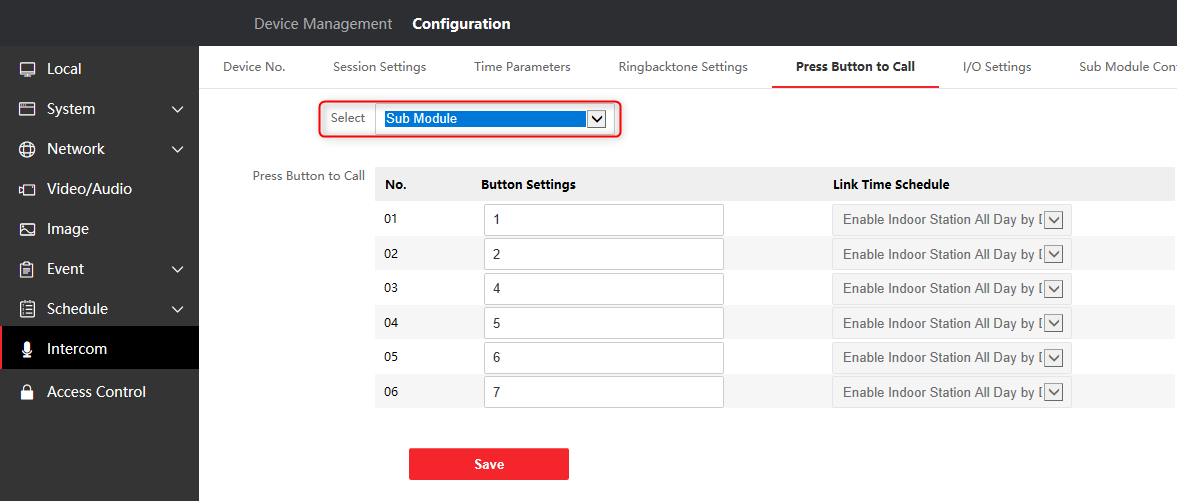

- Cuando se utiliza el submódulo SF-VIMOD-KEY6
- Seleccione el "Submódulo" y edite el número de los apartamentos ("Sub Module")

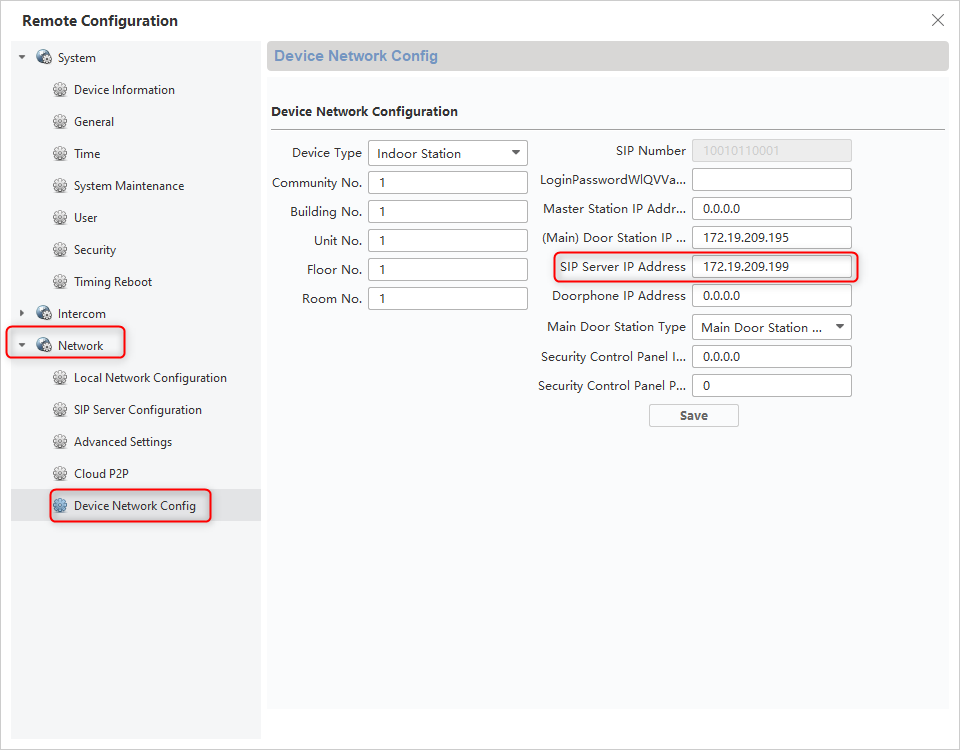

Por último:
Añada la dirección IP del servidor SIP (la estación principal es también el servidor SIP)
- A través del SCC abra la página de configuración del monitor
- Vaya a Red y seleccione Configuración de red del dispositivo
- Introduzca la dirección IP del servidor SIP (es la dirección IP de la estación principal)
