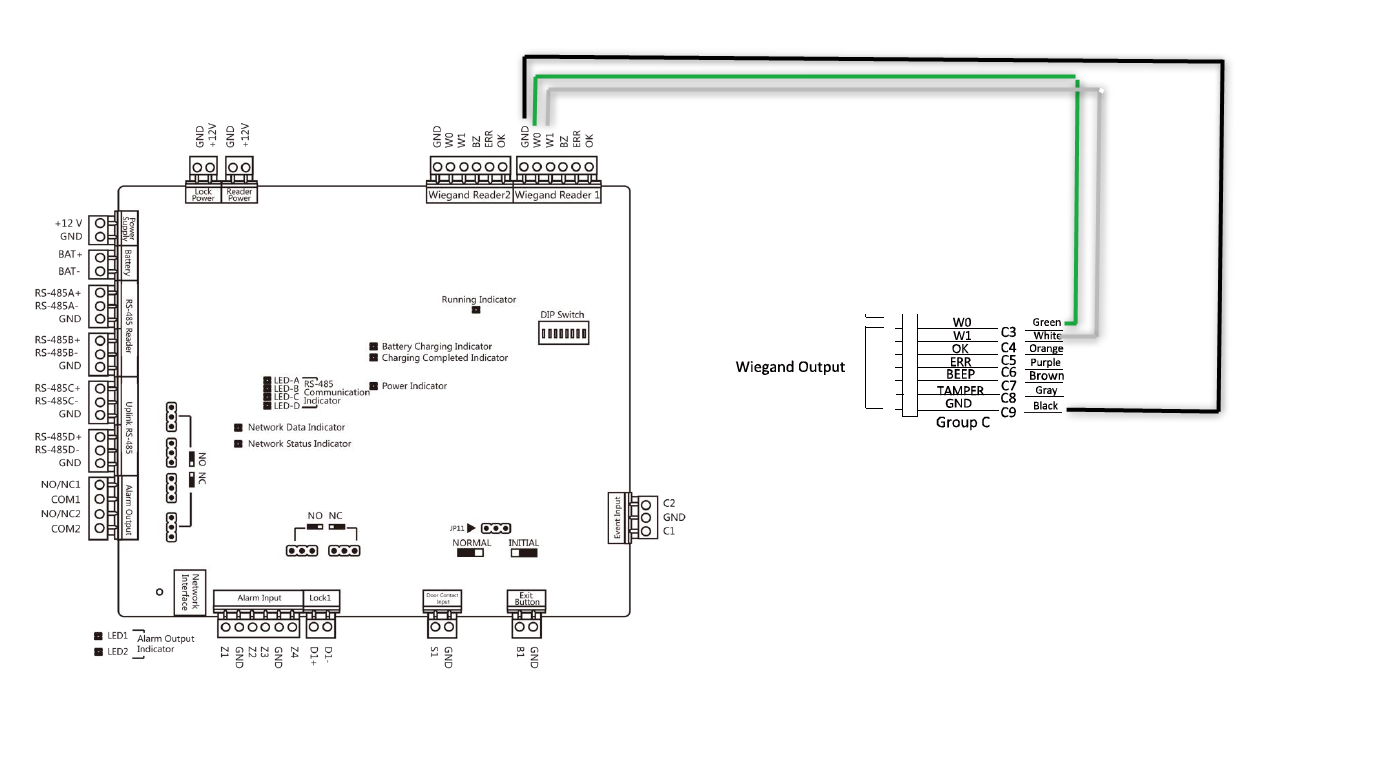

Para el conexionado de estos terminales solo es necesario llevar el Wiegand 0 y 1 y, por lo menos, un GND, del SF-AC3011 a la controladora. Si se alimenta el SF-AC3011 desde la controladora también sirve para esa conexión del GND

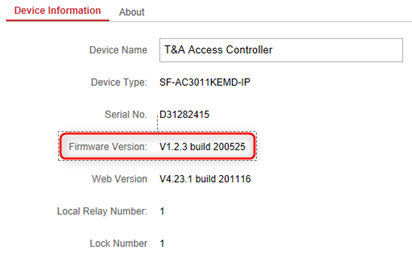

El SF-AC3011 debe estar en una versión como la siguiente o posterior

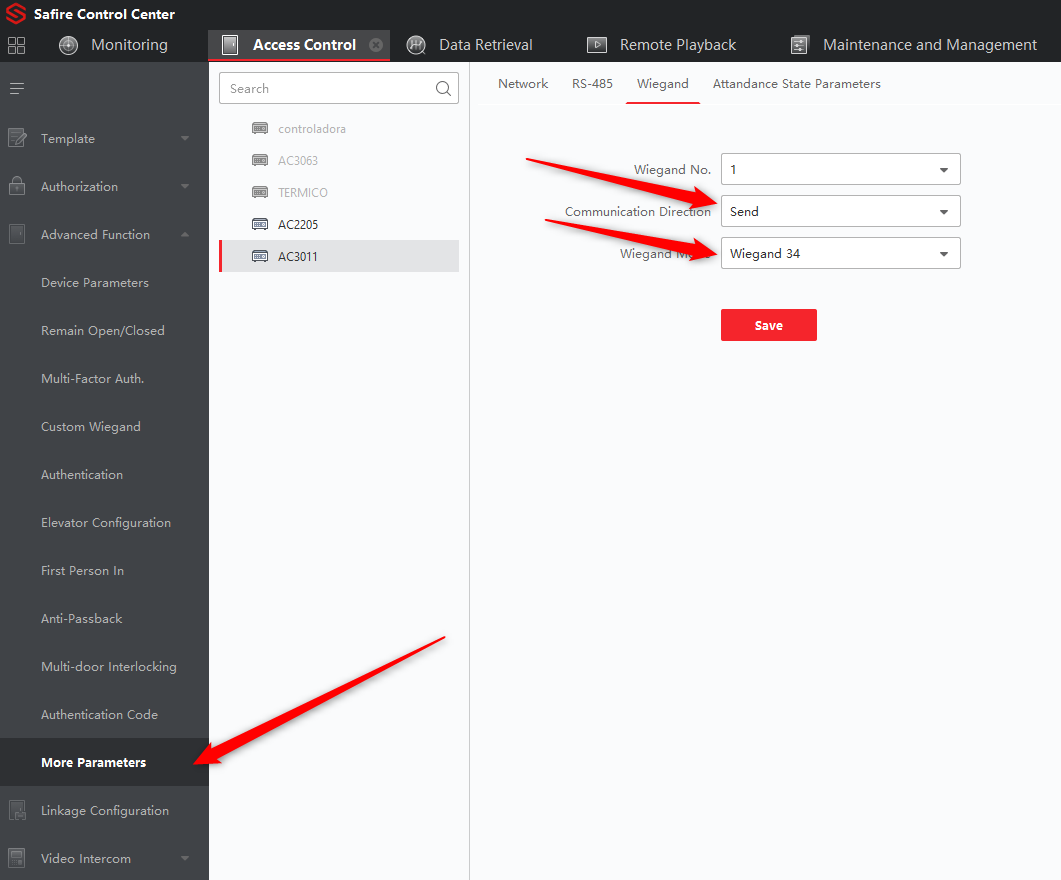

Hay que configurar la conexión Wiegand del SF-AC3011 como Sender (Enviar), esto se puede hacer tanto en el menú del propio equipo como con el SCC:
IMPORTANTE: lo que envía el SF-AC3011 es el número de tarjeta asociado al usuario, por lo que será imprescindible que los usuarios lleven una tarjeta, que puede ser inventada. En función del tipo de Wiegand que establezca, si 26 o 34 la cantidad de dígitos de la tarjeta que le añada al usuario cambiará:
- Wiegand 26 - 8 dígitos
- Wiegand 34 - 10 dígitos

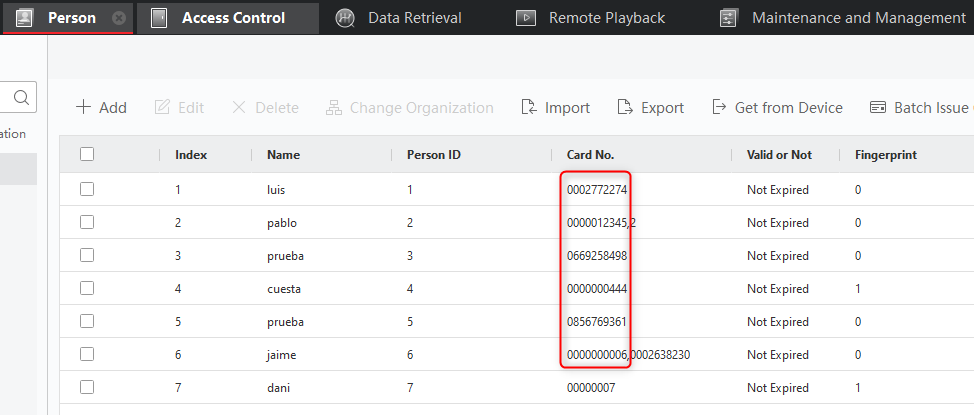

Si los usuarios creados no tienen esta cantidad de dígitos en la tarjeta, al registrarse, el terminal no mandará la información por Wiegand. En este ejemplo con Wiegand34 los usuarios tienen 10 dígitos de tarjeta:

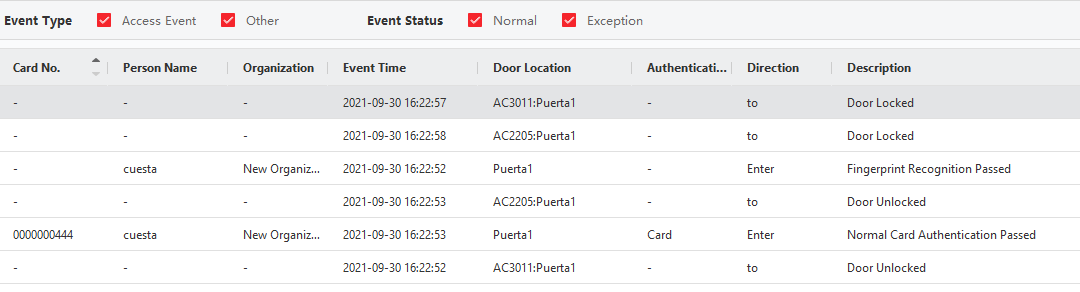

Una vez hecho estas configuraciones al añadir los usuarios tanto al lector como a la controladora, el evento se recibe en los dos equipos y en la controladora actúa el relé al recibir ese número de tarjeta y tener el usuario permisos de acceso
Si, por el contrario, se hubiese configurado en el SF-AC3011 Wiegand26, los dígitos de la tarjeta tendrían que ser 8.
