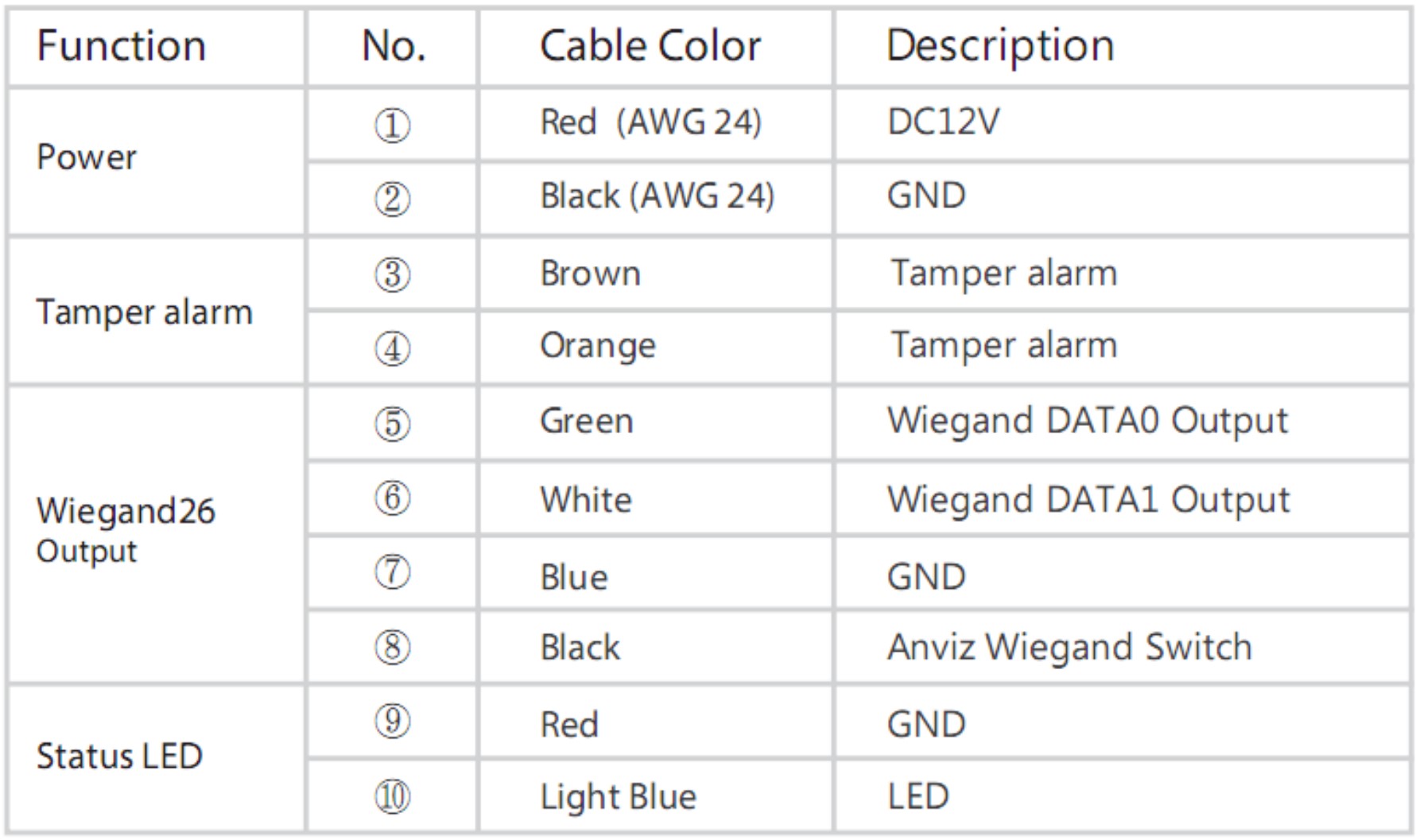

En este tutorial se explica el conexionado entre los dispositivos Anviz T5 / M5 con la controladora Anviz SC011. En primer lugar se expone un esquema del conexionado, porteriormente se explica la descripción, función y color de cada cable del terminal y por último se pública una fotografía real del conexionado.

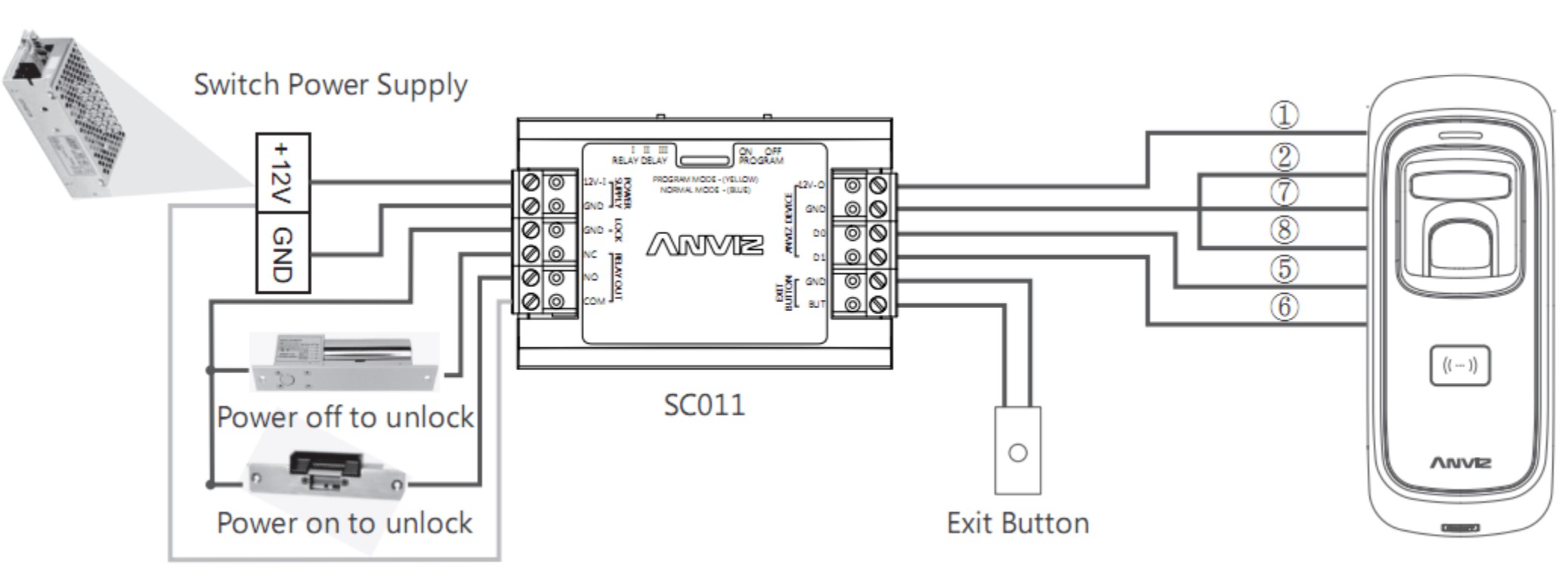

Para conectar un M5/T5 con la controladora SC011, se debe seguir el siguiente esquema:

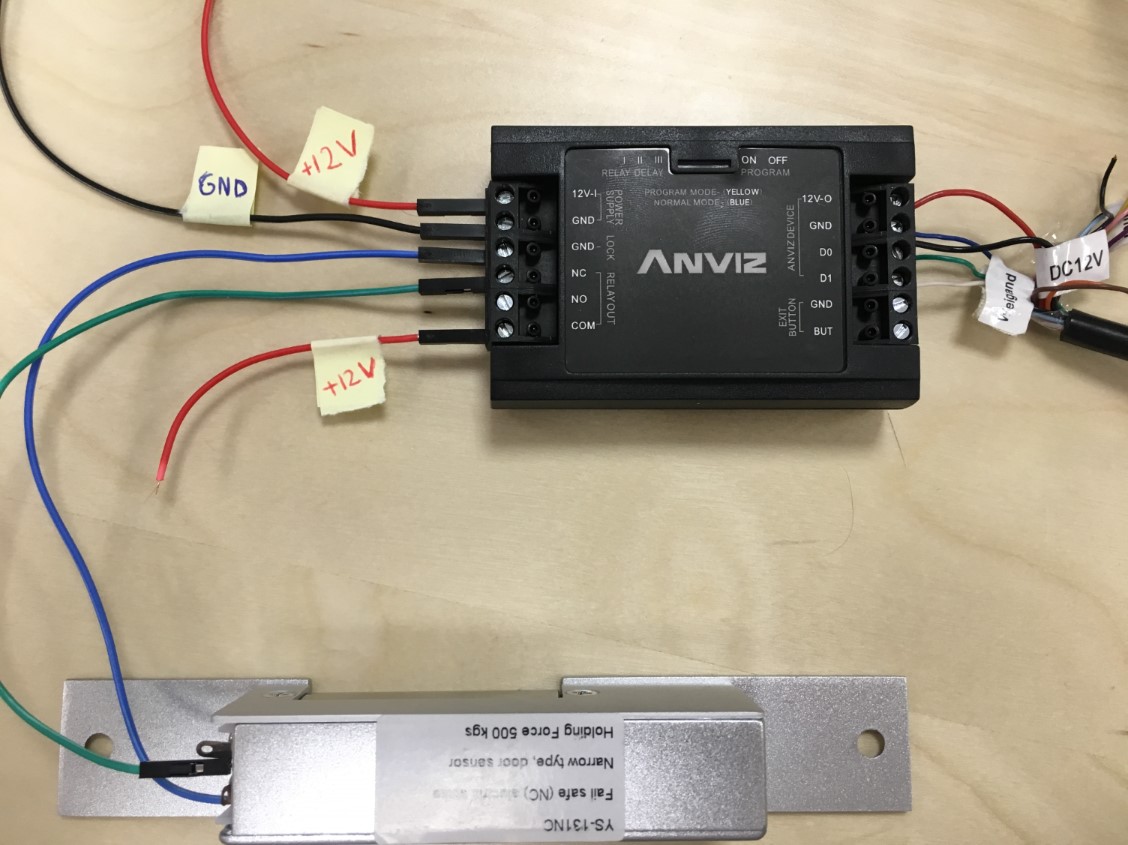

Para realizarlo de una forma más sencilla, se expone la siguiente foto real, en la que hay que tener en cuenta:
- COM y 12V-I deben estar cortocircuitadas, ambas entradas de la SC011 se conectan a +12V.
- En la conexión Wiegand, cable azul oscuro a GND, cable verde a D0 y cable blanco a D1.
