Con una cámara Uniview con salida de relé simulando un Touch Exit al videoportero Safire de 2ª Generación.

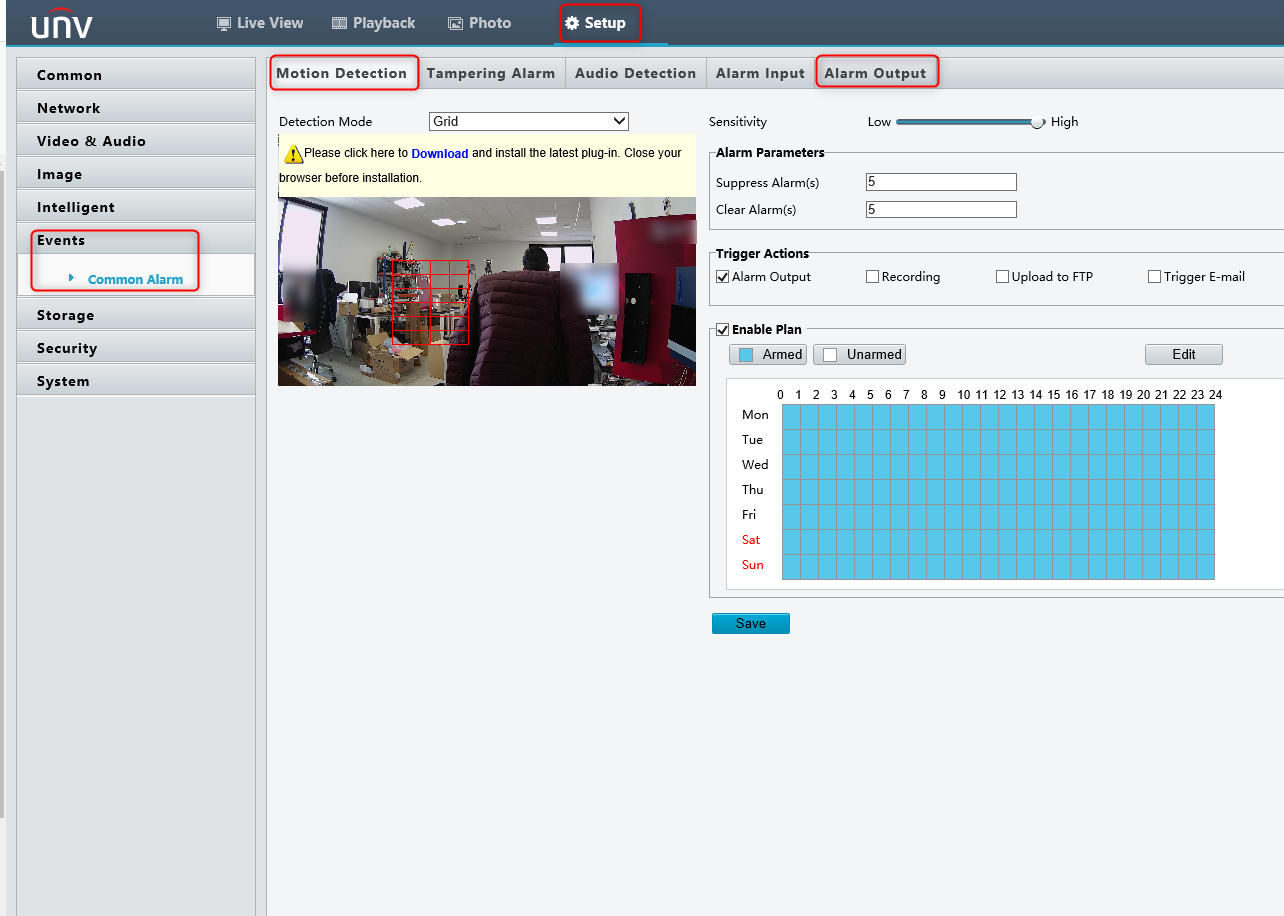

Se dibuja una zona en detección de movimiento y si la cámara detecta movimiento la cámara enviará señal al video portero y abrirá la puerta.

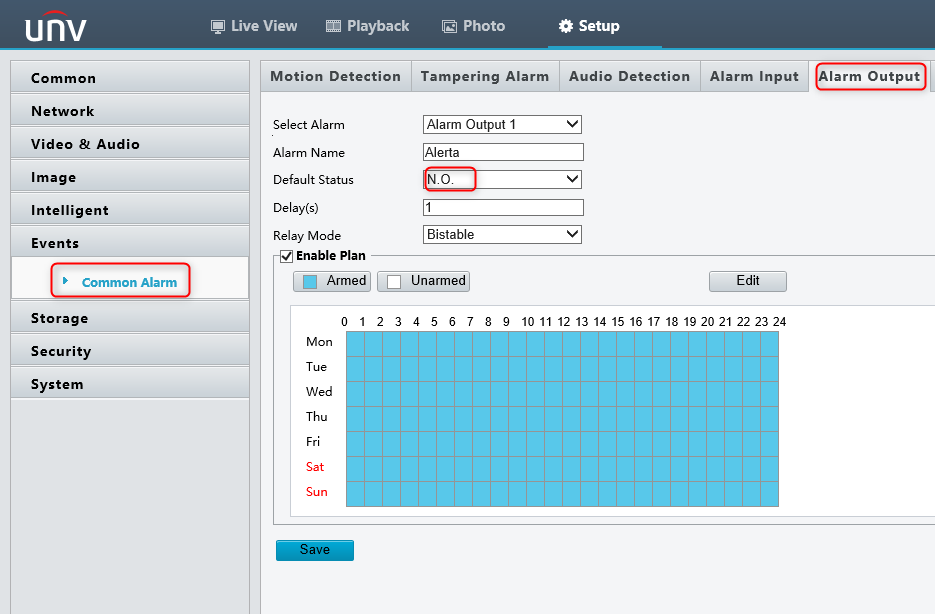

El relé de salida de la cámara deberá estar en NA.

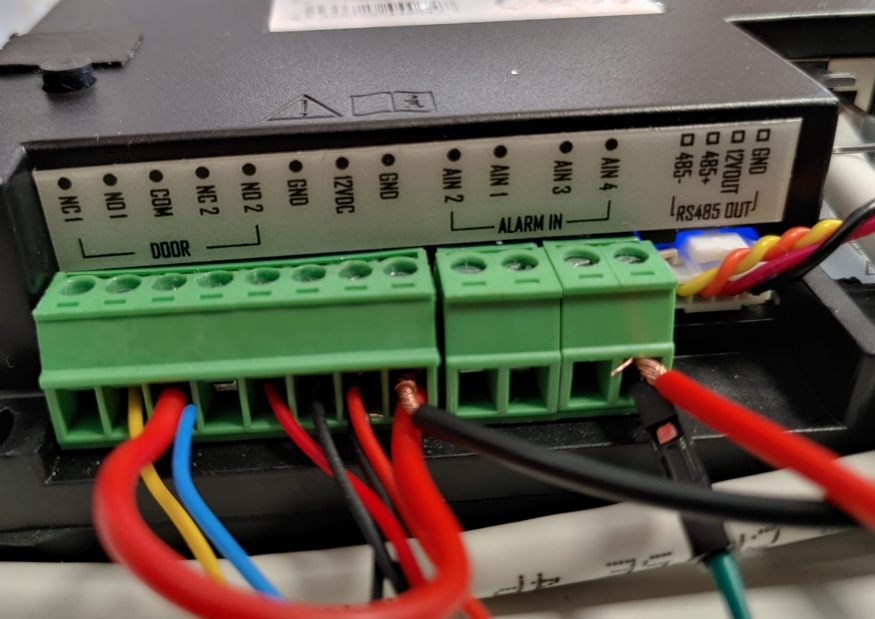

Ahora ya es cuestión de hacer bien las conexiones en la Placa SF-VIMOD-CAM-IP
Sus conexiones son:
NC1
NO1 Cable negativo del 1º Led simulando una puerta
COM Cable rojo hecho puente con GND y cable azul el com del Pulsador Touch Exit
Door = NC2
NO2 Cable rojo negativo del 2º Led simulando otra puerta
GND Cable negro del GND del Pulsador Touch Exit
12VDC Cable rojo del positivo del pulsador y de los positivos de los Leds
GND Cable rojo hecho puente con COM y el GND de la cámara con salida de relé
AIN2
AIN1
Alarm=AIN3
AIN4 Cable verde NO del Pulsador y el cable rojo de la cámara con salida de relé
Esta instalación está hecha de tal forma que puedo abrir la puerta 2 (LED2) con el pulsador y con la cámara cuando detecta movimiento en la zona que he dibujado. La puerta 1 (LED1) se abrirá con el Sub módulo SF-VIMOD-CARD-MF.
Podemos utilizar AIN3 o AIN4 para simular puertas.

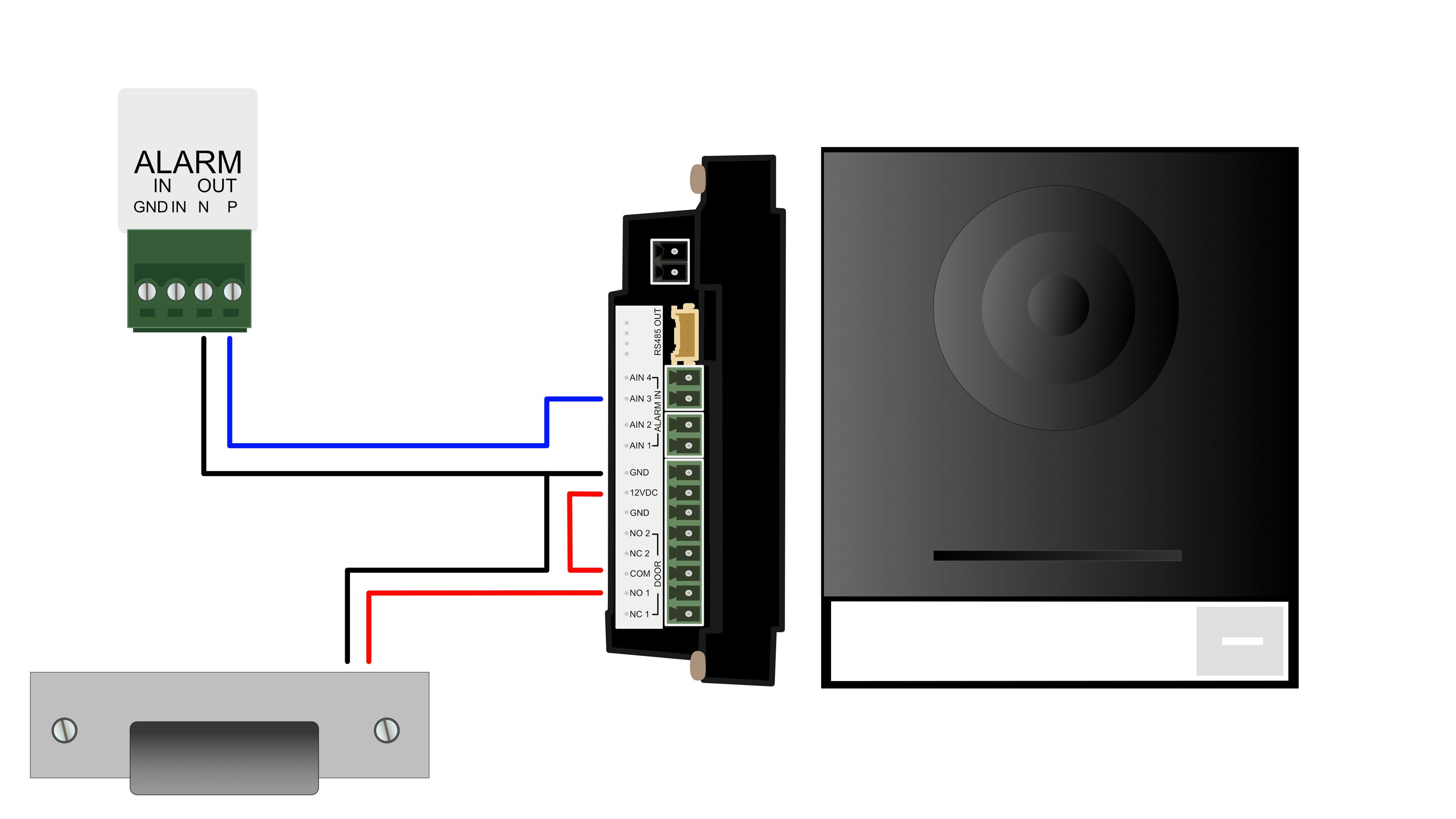

El mismo ejemplo con una cámara con salida de relé y una puerta sin leds.
