Para este FAQ hemos utilizado dispositivos distintos con el objetivo de demostrar la fiabilidad y la facilidad de configuración de este sistema.
Placas de Calle
1 x SF-VIMOD-CAM-IP-BF + SF-VIMOD-KEY6
1 x SF-VIMOD-CAM-IP + SF-VIMOD-KEY6
1 x SF-VIMOD-CAM-2
Master Station
1 x SF-VI209M-IP
Pantallas
4 x SF-VIDISP01-7W2
2 x SF-VIDISP01-7WIP
1º PASO - Activación de los dispositivos

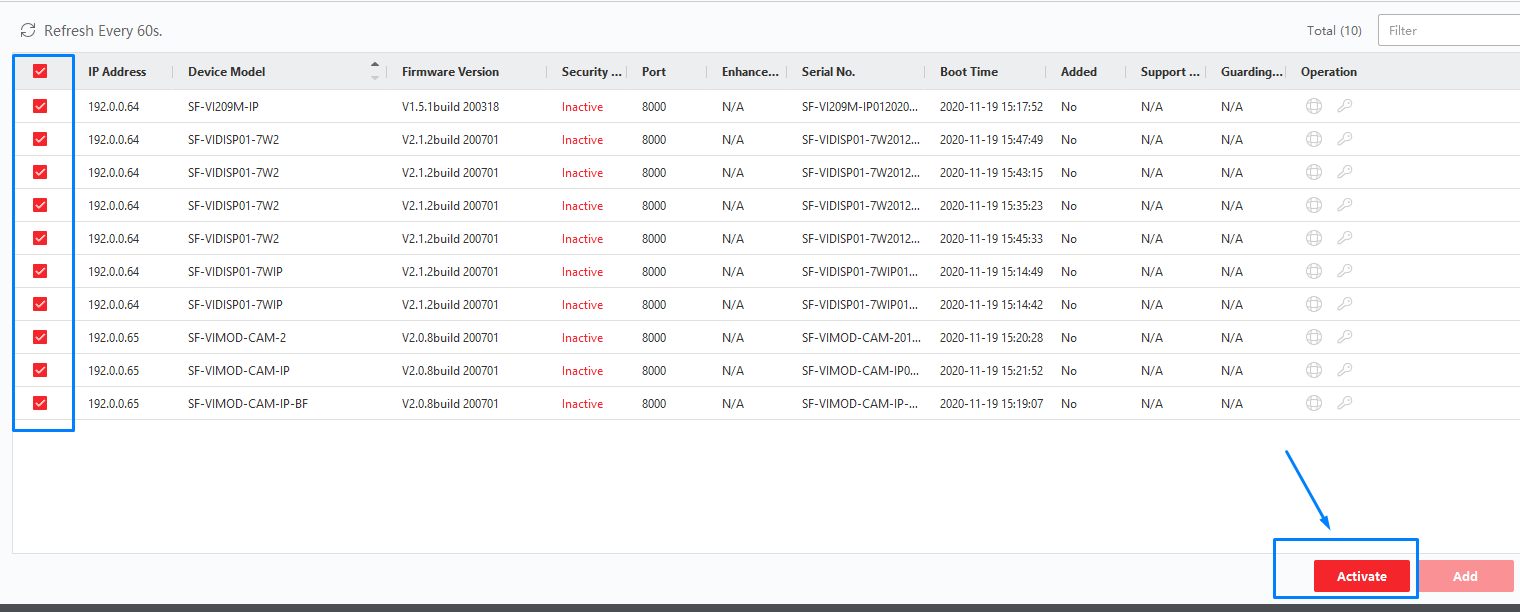

Al tener muchos dispositivos, podemos seleccionar todos y activarlos a la vez. La ventaja es que estaremos seguros de que la misma contraseña es la que está configurada para todos los dispositivos.
2º PASO - Añadir los dispositivos al SAFIRE CONTROL CENTER

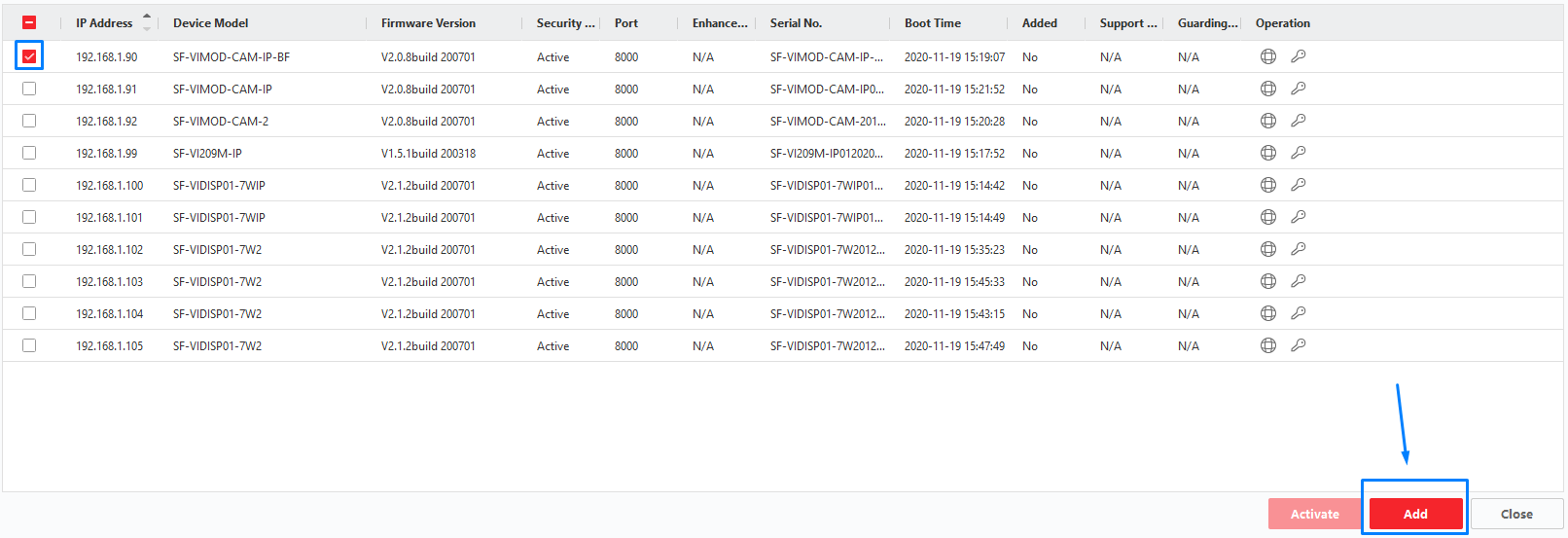

Seleccionamos el dispositivo y luego elegimos la opción ADD.

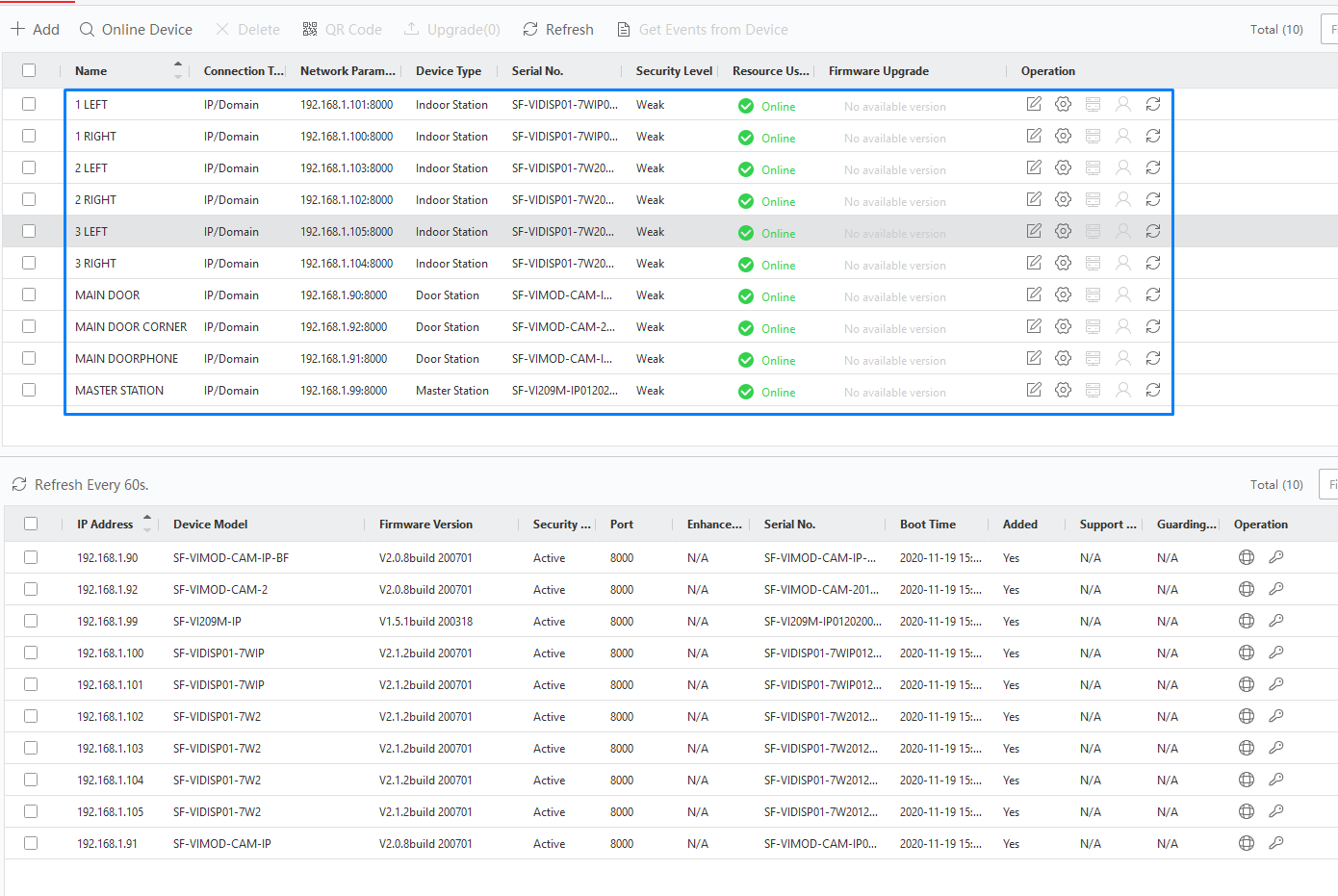

Una vez que tengamos todos los dispositivos asociados al menú superior, podemos empezar a configurar los dispositivos.
3º PASO - Configuración MASTER STATION
El primer paso es configurar la estación master, para ello pulsamos en "Configuración Remota".

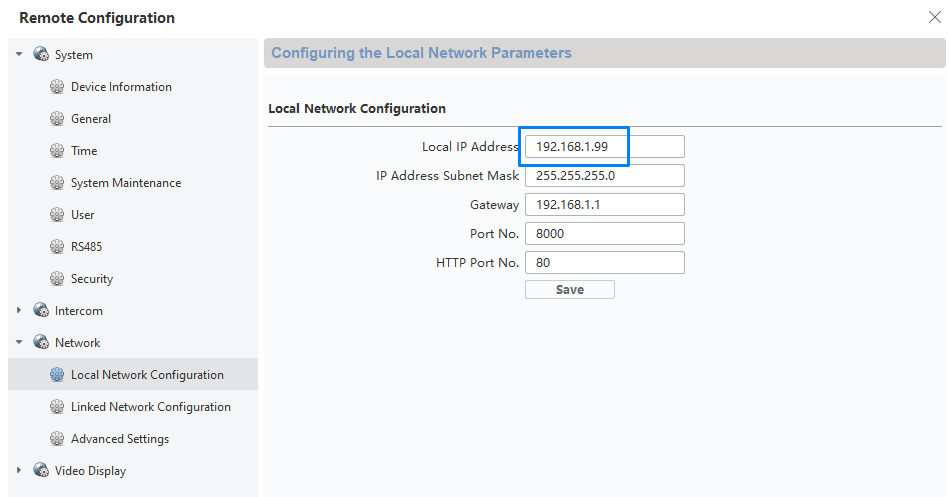

Vamos a la configuración de red y apuntamos la dirección IP de la MASTER STATION, en nuestro caso la dirección IP es 192.168.1.99.

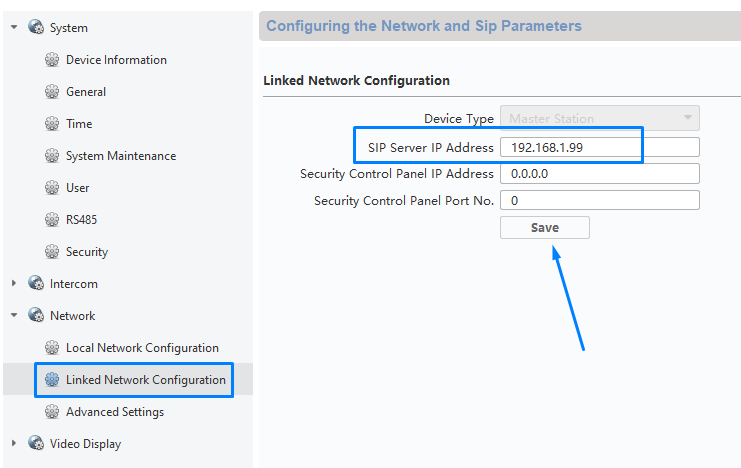

A continuación, vamos al menú SIP SERVER, añadimos dicha dirección IP y guardamos la operación, haciendo quedar todo como en la imagen abajo:

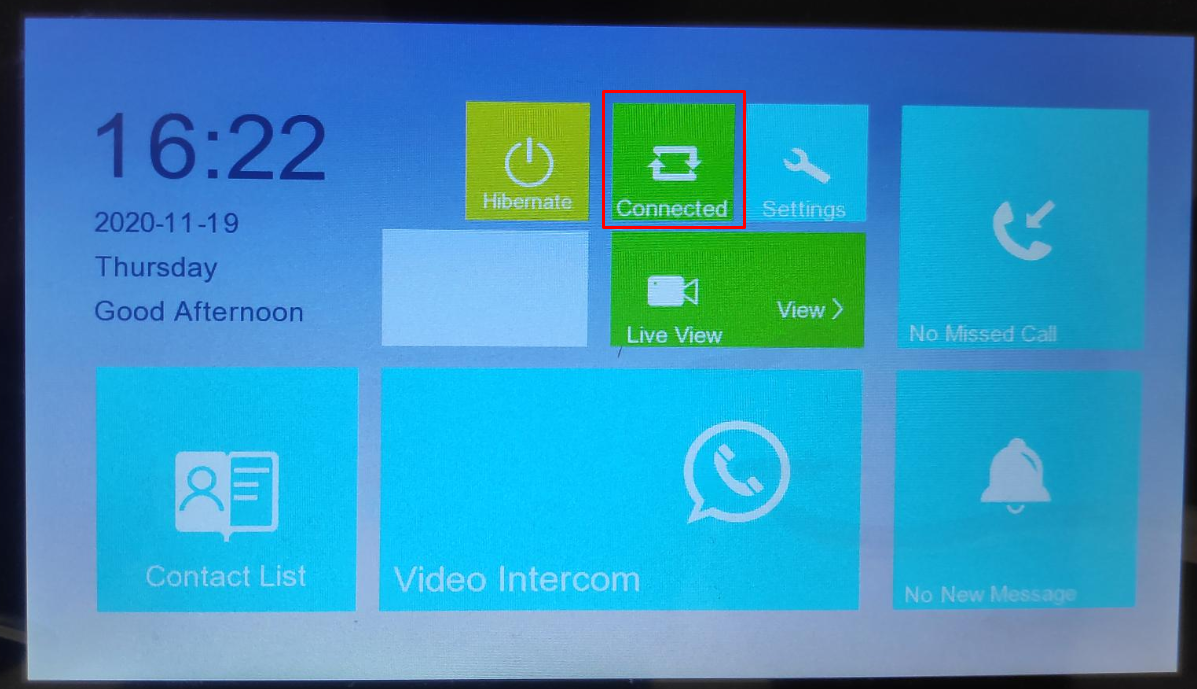

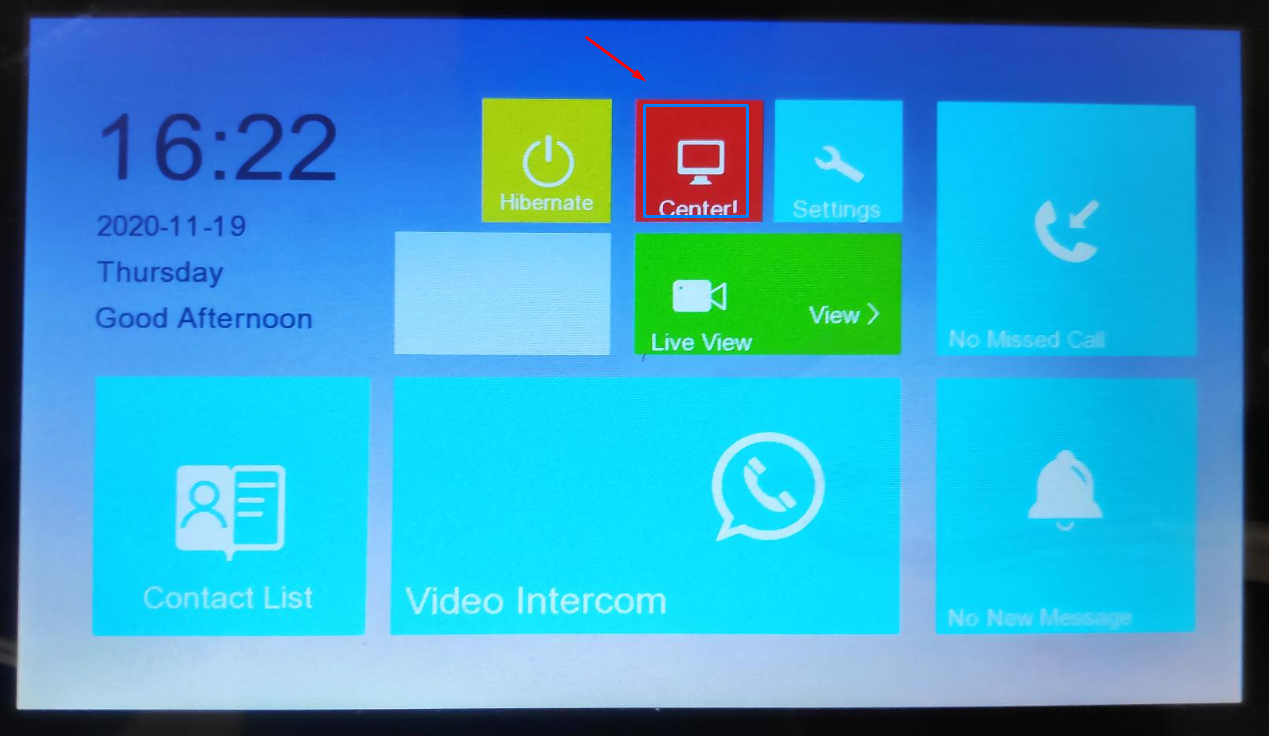

Además podemos comprobar que antes de cambiar la dirección IP, en la pantalla de la MASTER STATION, el ícono del CENTER estará en ROJO, indicando justo que el SIP Server no está configurado.
Una vez alterada la dirección IP en dicho campo, tendremos la conexión establecida.

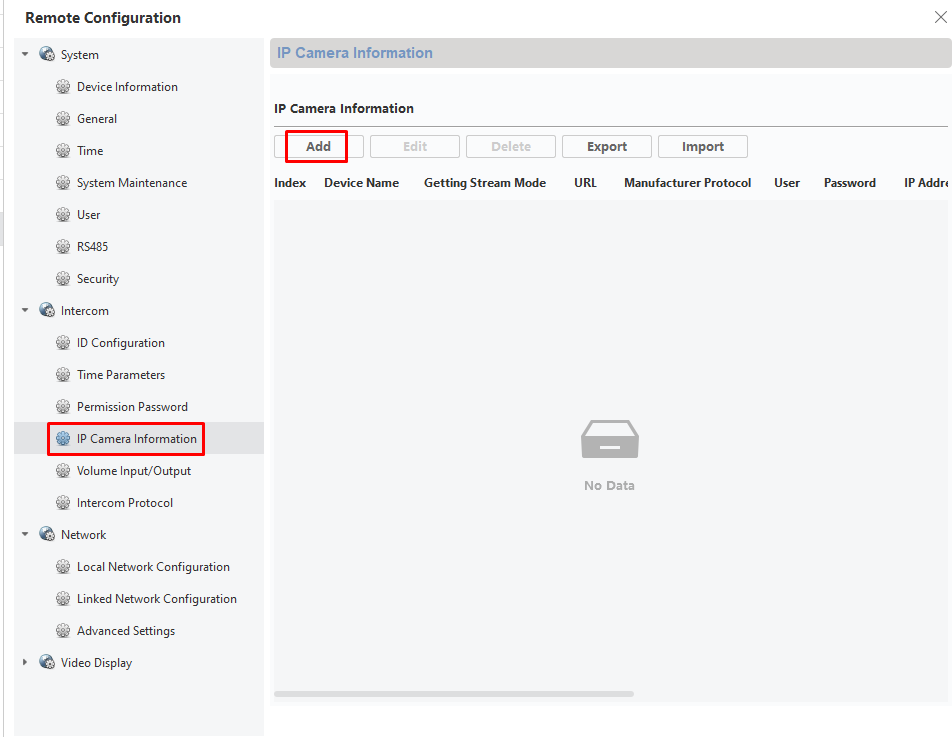

Muy importante, también es necesario añadir las direcciones IP de las placas de calle directamente en la MASTER STATION, caso contrario no se podráabrir el audio bidireccional desde el Master Station y tendremos que esperar a que nos llamen desde la placa de calle. Por lo tanto, vamos a comprobar como añadir las placas de calle a la MASTER STATION.

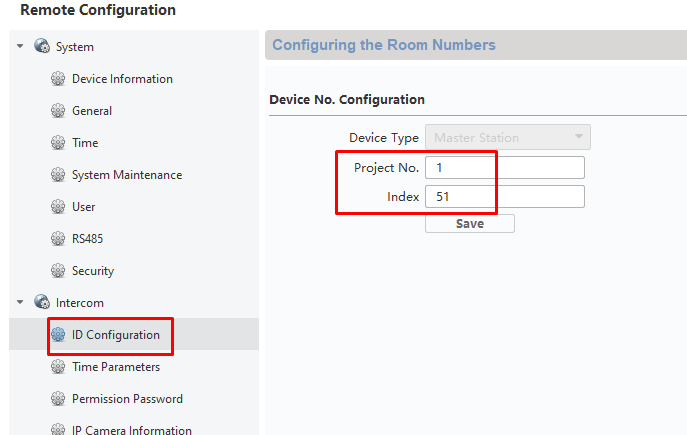

Recordar, el Project number y el Index están en el menú llamado ID CONFIGURATION:

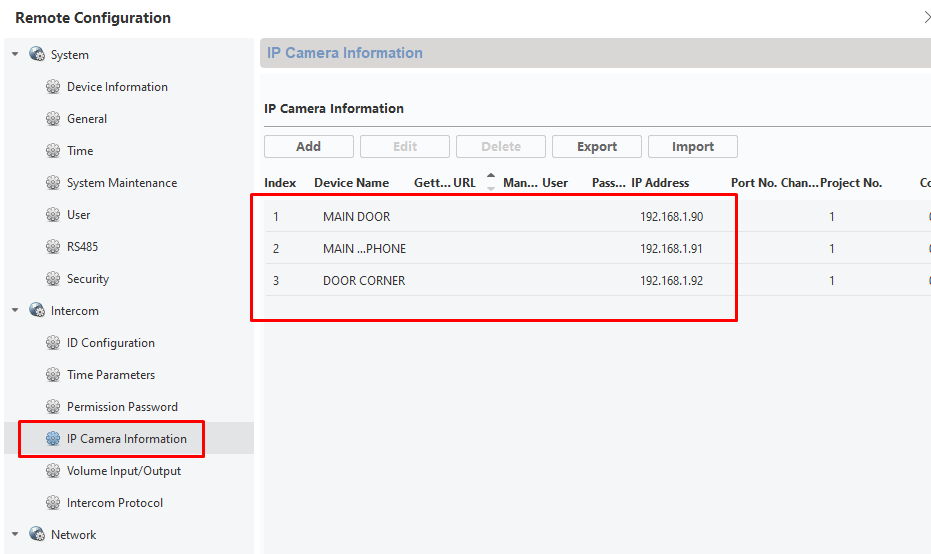

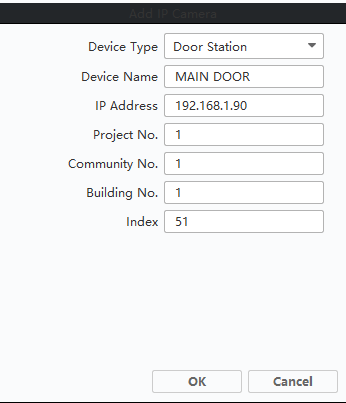

La configuración seria la siguiente:

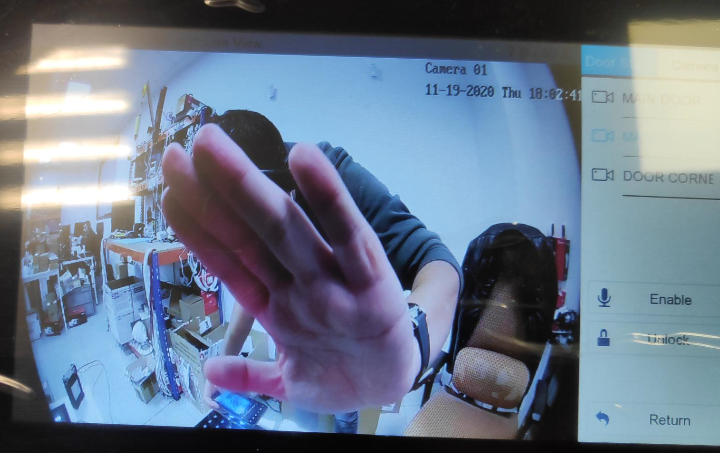

Así, desde la MASTER STATION, podemos comprobar la imagen de la placa MAIN DOOR y también abrir el audio bidireccional, además de abrir la puerta. Si no hiciéramos así, tendríamos que aguardar la llamada desde una de las placas.

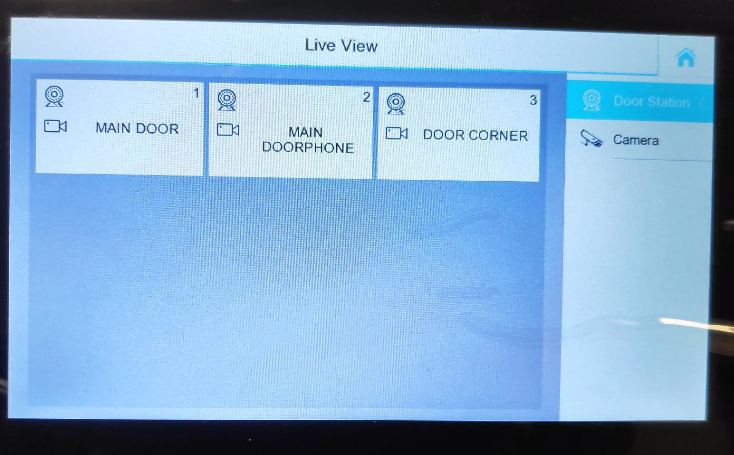

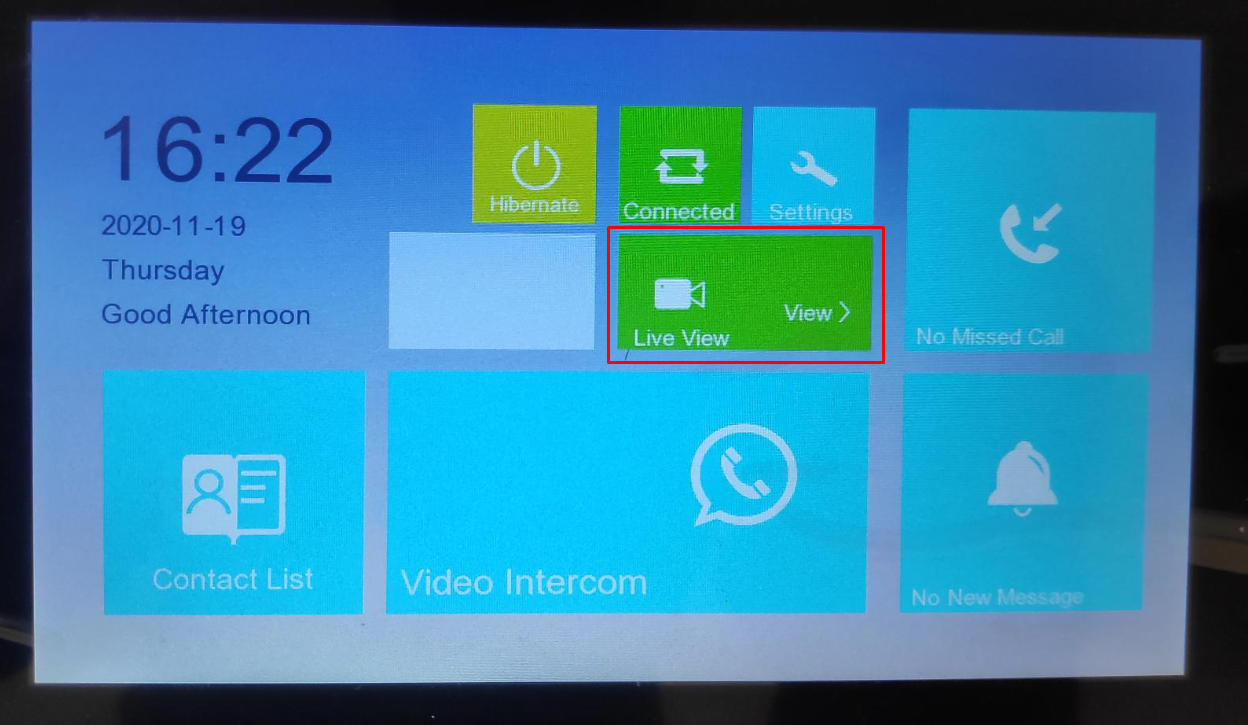

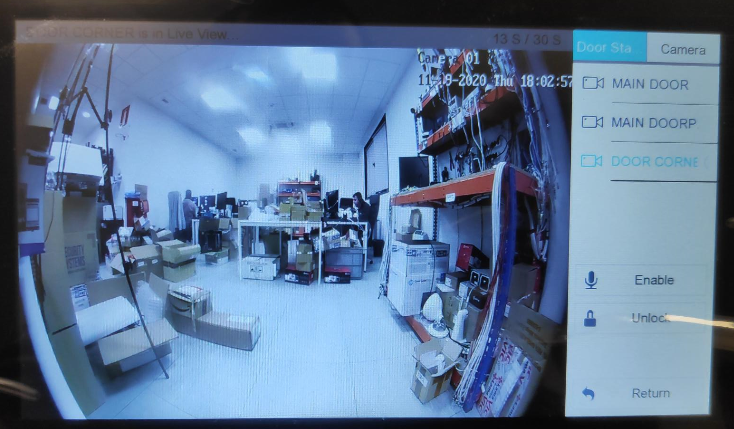

Una vez realizada la configuración, podemos comprobar la conectividad intentando visualizar el video en directo:
4º PASO - Configuración de las Estaciones de Puerta
Empezaremos por la principal. En nuestro caso tenemos 3 placas de calle, por lo tanto tendremos una segunda placa como Puerta secundaria y la última placa de calle como esclava de cualquiera de las anteriores.

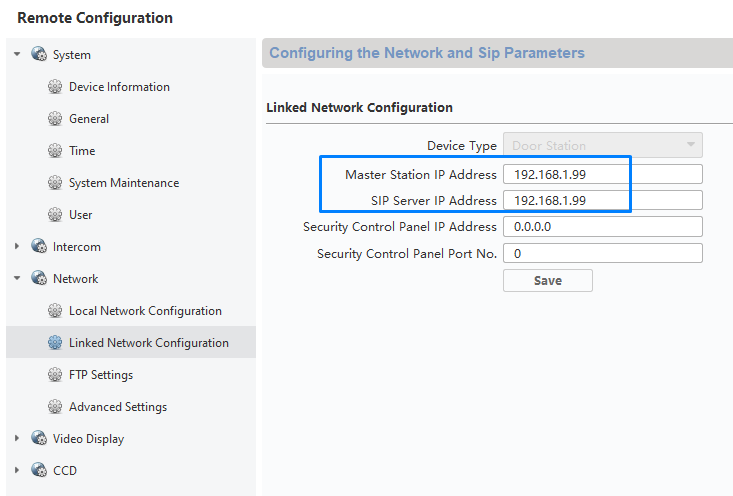

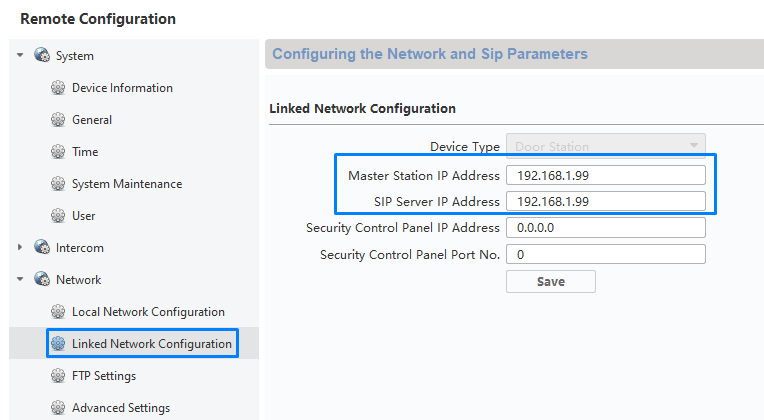

Vamos a la configuración de "LINKED NETWORK CONFIGURATION" y en MASTER STATION IP y SIP SERVER IP vamos a introducir la dirección IP de nuestra estación master, en nuestro caso 192.168.1.99.

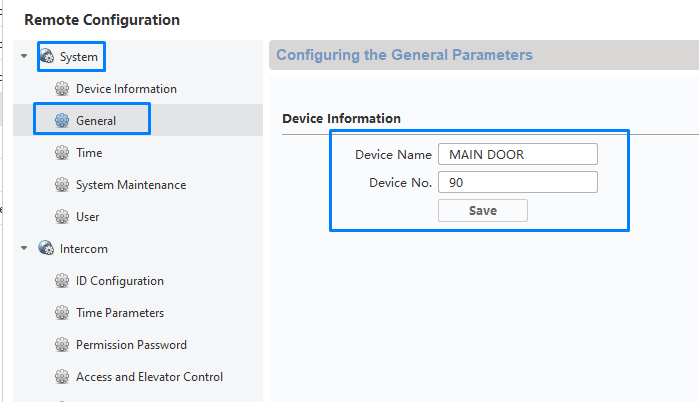

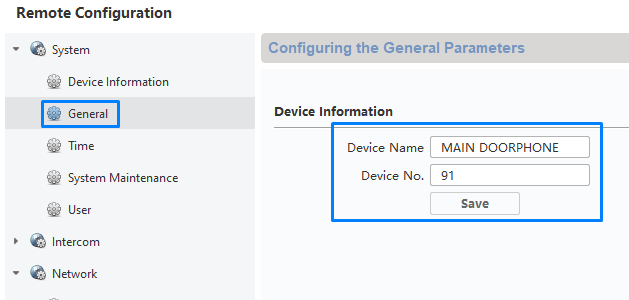

Como tenemos 3 placas de calle, también hemos cambiado el nombre y la combinación DEVICE NAME / DEVICE NUMBER de cada placa de calle:
Hemos utilizado el final de la dirección IP de cada placa para aplicar el valor al DEVICE NUMBER (por defecto llevan el valor 88).

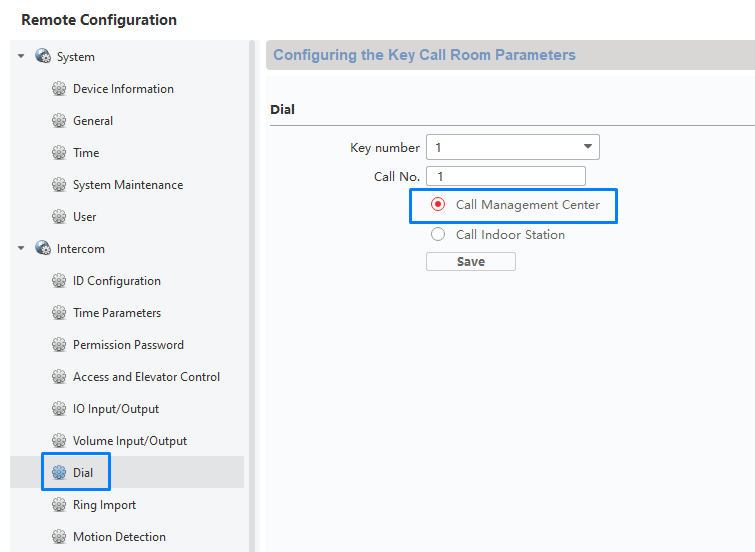

Entonces, en DIAL, configuramos el BOTÓN PRINCIPAL de nuestra placa para que llame al CENTRO (MASTER STATION) y no a las pantallas.
Este procedimiento vamos a repetirlo en la placa MAIN DOORPHONE. En nuestro caso, imaginaremos que se trate de una segunda puerta de entrada para el edificio.
La configuración será de la siguiente manera para nuestra segunda puerta:
En la configuración de "LINKED NETWORK CONFIGURATION", aplicamos la dirección IP de la MASTER STATION tal cual está en la imagen; recordar que es la misma dirección IP para el SERVER SIP.

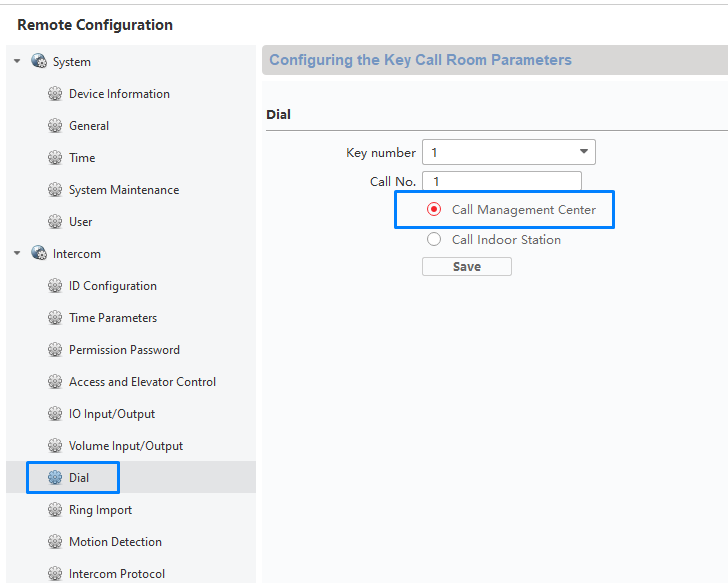

Vamos a DIAL y marcamos la opción de CALL MANAGEMENT CENTER también. Una vez guardada la operación podemos probar sin ningún problema, veremos que la llamada llegará a la MASTER STATION.
Para nuestra 3º Placa vamos a repetir el procedimiento. En nuestro caso, la placa no dispone del SF-VIMOD-KEY6, por lo tanto solo tiene un botón de llamada, así que la utilizaremos apenas para llamar a la estación master. Entonces la configuración es igual que la de las demás placas.
5º PASO - Configuración de las pantallas

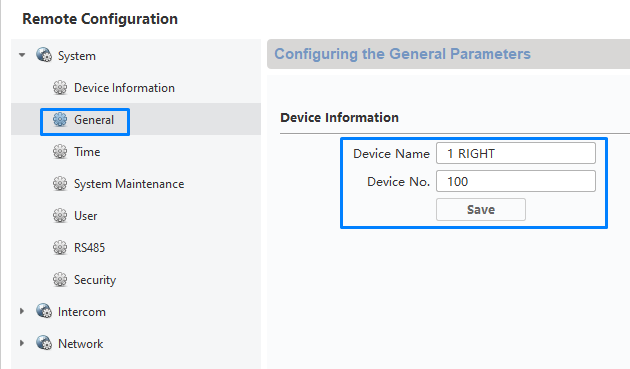

Lo primero, vamos a cambiar el nombre del dispositivo para 1º DERECHA, pero evitamos los caracteres especiales, ya que pueden generar algún problema. Vamos a configurar el ID CALL NUMBER como 100.

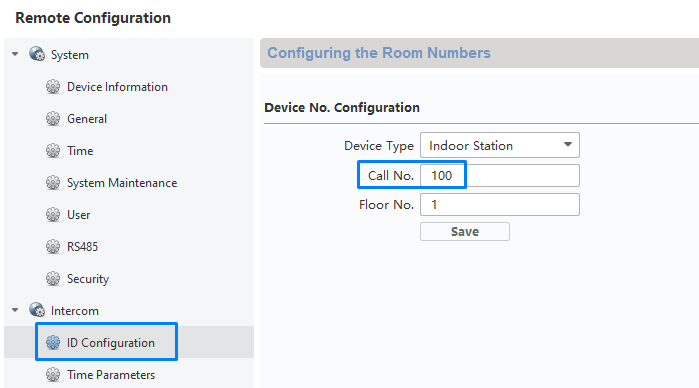

Luego, en ID CONFIGURATION, vamos a parametrizar en el campo seleccionado el número 100, este será el número para recibir llamadas desde la placa externa y desde la MASTER STATION, por lo tanto hay que tener cuidado para no repetir los números.

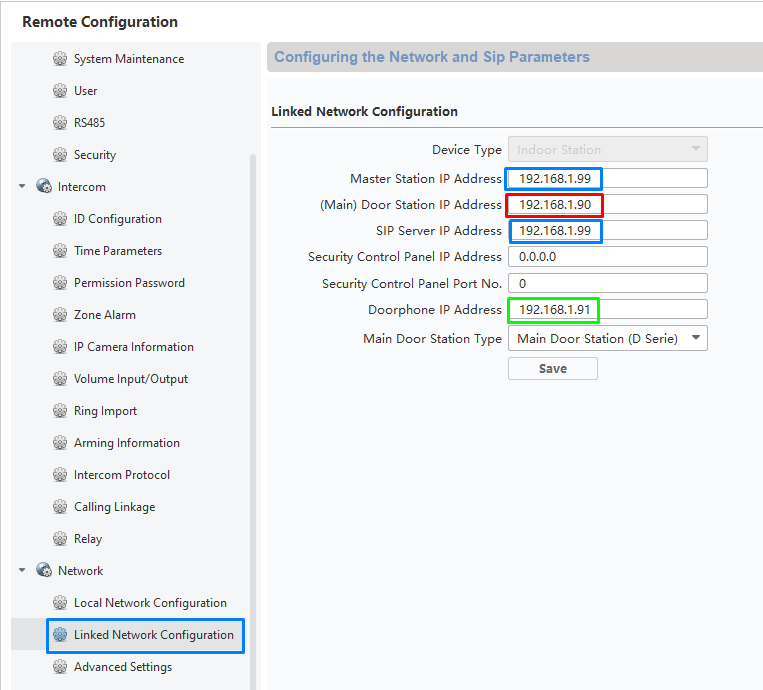

Por ello, en la configuración LINKED NETWORK CONFIGURATION, tenemos que parametrizar las direcciones IPs de nuestras estaciones de llamadas.
Color Azul: Las direcciones IP que están marcadas de azul corresponden a la MASTER STATION.
Color Rojo: La dirección IP en rojo corresponde a nuestra PLACA DE CALLE PRINCIPAL.
Color Verde: La dirección IP en verde corresponde a nuestra segunda PLACA DE CALLE, digamos que sería una puerta secundaria.
Recordar que la dirección IP 192.168.1.92 es de nuestra placa de calle (que llamará apenas la estación master), por lo tanto no hay razón de seguir con las configuraciones locales en las pantallas.

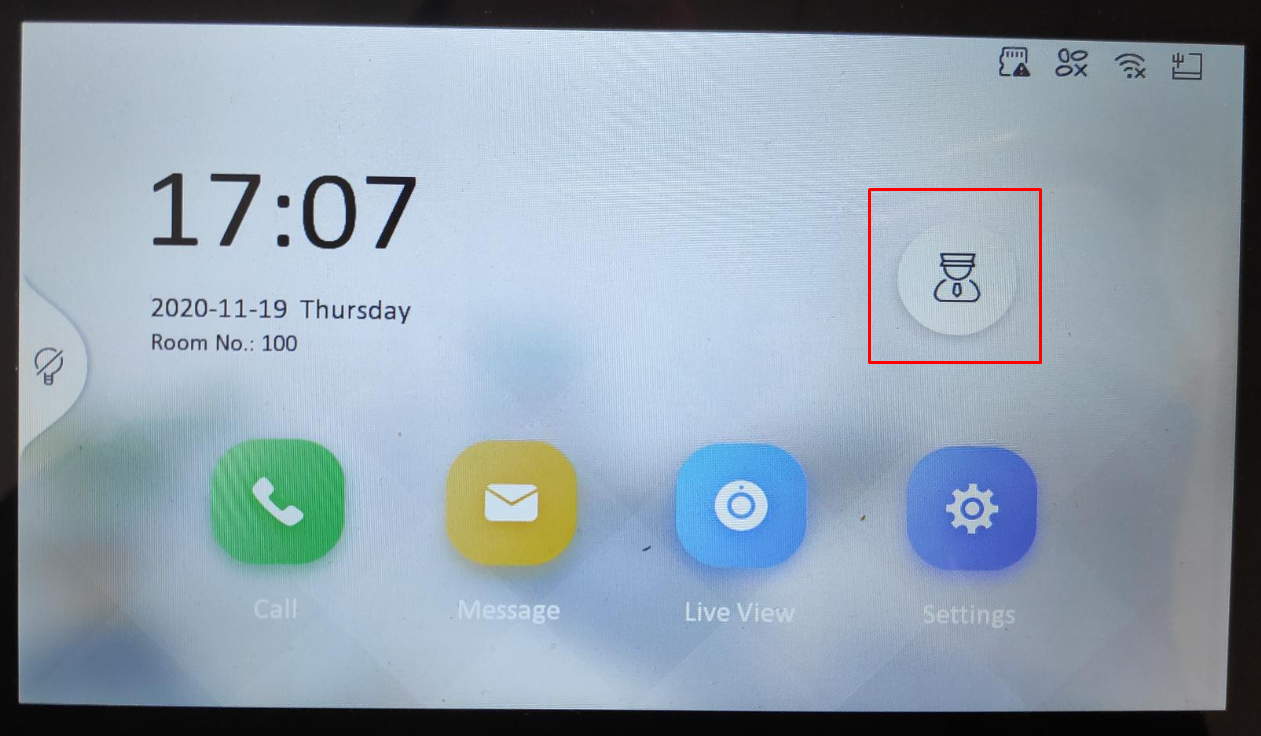

Una vez realizada esta configuración podríamos hacer la siguiente prueba:

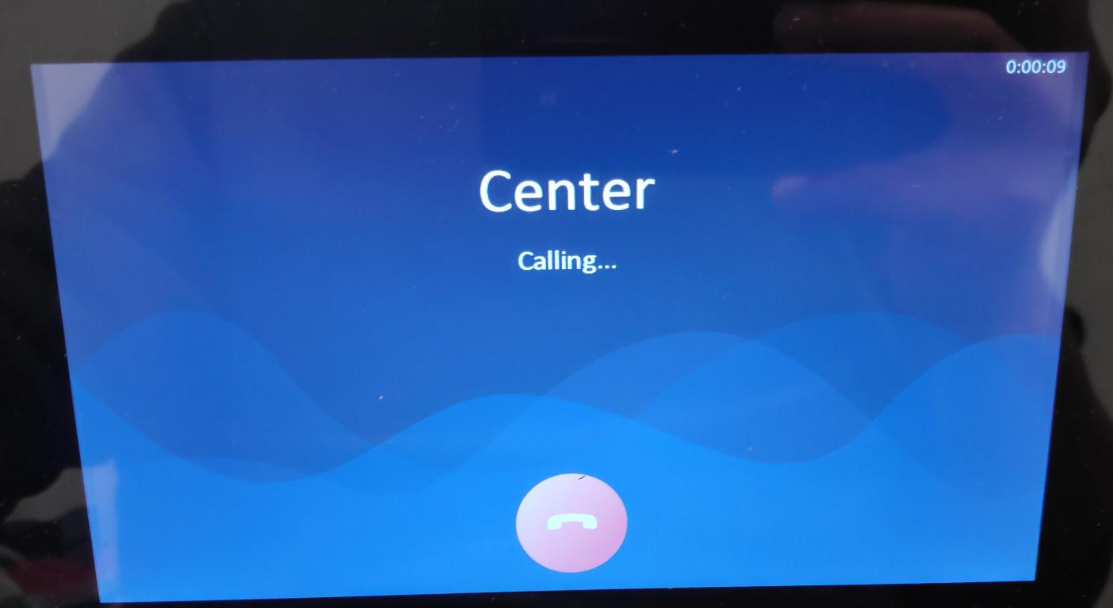

Una vez pulsando en el ícono marcado, deberíamos poder llamar a la MASTER STATION.
LA CONFIGURACIÓN QUE ACABAMOS DE PRESENTAR TIENE QUE HACERSE EN TODAS LAS PANTALLAS.

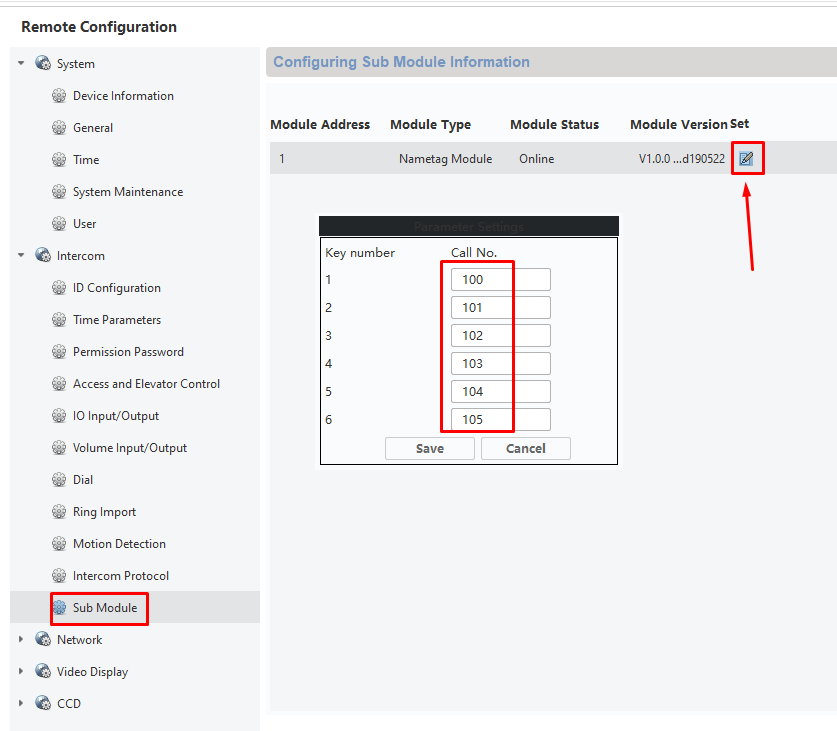

Para la configuración del módulo KEY6, tenemos que irnos a las placas correspondientes, elegir la opción SUB MODULE, pinchar sobre Parameter Settings y en seguida determinar que (ejemplo) el botón 1 del módulo llamará la pantalla con ID 100, con el botón 2 llamaremos a la pantalla con ID 101, etc...
