Los terminales FACE-TEMP se pueden conectar a controladoras de terceros usando la salida Wiegand del equipo. Esta salida puede tener una de estas dos formas:

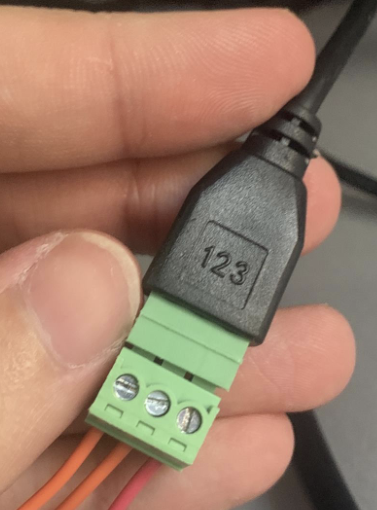

- La primera es un conector negro que sale directamente del terminal:
1. W0 2. W1 3. GND

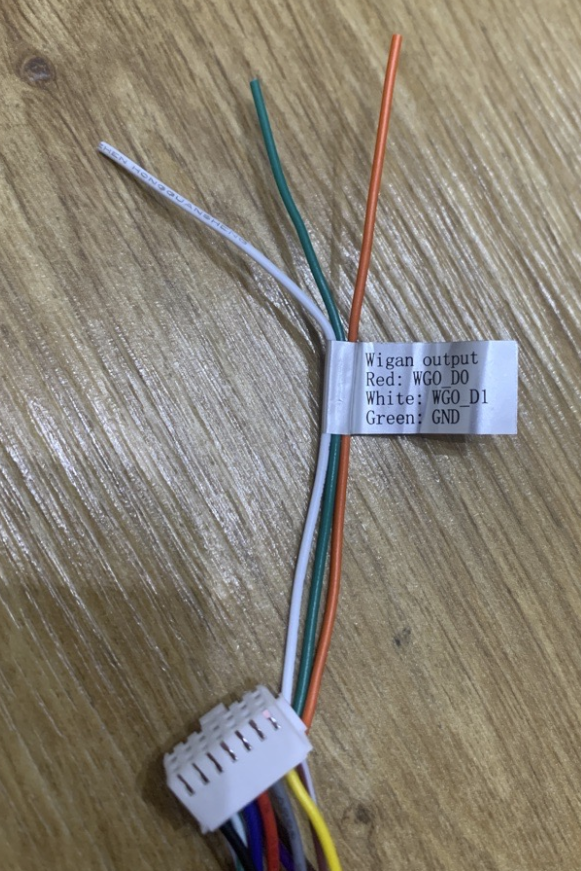

- La segunda es con un adaptador con todas las conexiones:
A continuación crearemos nuestro usuario en el FACE-TEMP; poner atención al número de tarjeta configurado (el terminal te obliga a ponerlo) porque es lo que se mandará por Wiegand, en este caso le hemos dado el 34:

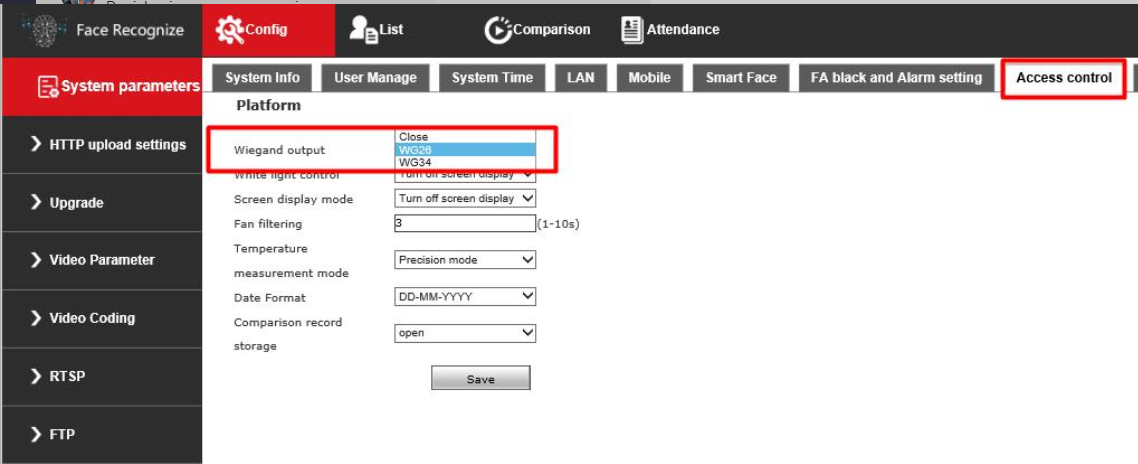

El terminal dispone de los modos de salida de Wiegand 26 y 34, podemos decidir cuál usar en el siguiente apartado:
Cuando tengamos los usuarios creados, podemos ponernos en la monitorización en tiempo real del software de la controladora para ver el código recibido. En nuestro caso hemos realizado el ejemplo con una controladora de Safire. Lo que recibimos depende del tipo de Wiegand que hayamos configurado en el FACE-TEMP.
- Wiegand 26: recibimos 8 dígitos, el número de la tarjeta que hemos puesto en el usuario y el resto de números hasta completar los 8 dígitos se rellena con ceros
- Wiegand 34: recibimos 10 dígitos, el número de la tarjeta que hemos puesto en el usuario y el resto de números hasta completar los 10 dígitos se rellena con ceros
INFORMACIÓN IMPORTANTE: Cuando el usuario que intenta registrarse no está en la base de datos del FACE-TEMP lo que envía por Wiegand es un código formado solamente por ceros (W26 - 00000000 / W34 - 0000000000)
Sabiendo la información que manda el FACE-TEMP por Wiegand, sólo queda crear el usuario en el software de la controladora, los datos para crearlo son los siguientes:
- ID del usuario: pondremos el que queramos, puede ser el mismo ID que hemos usado al crear el usuario en el FACE-TEMP. Recomendable que no sea el mismo número que el de la tarjeta
- Número de tarjeta: este DEBE ser el número que transmite el FACE-TEMP por Wiegand
