La conexión de cualquiera de los módulos de videoportero sobre la placa se realizará a través del conector RS-485.

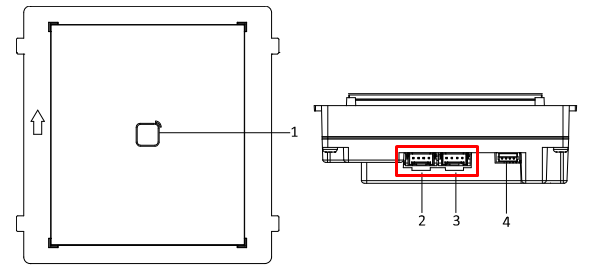

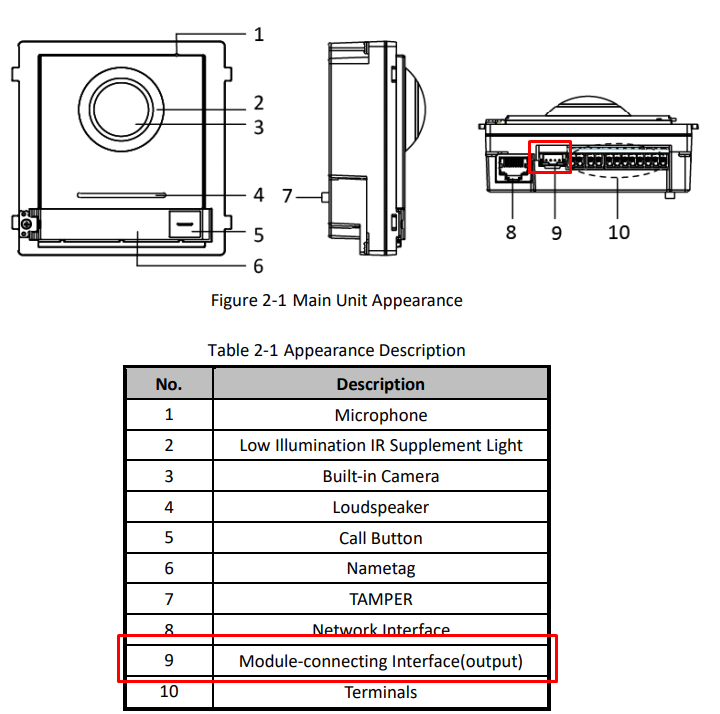

Conector RS-485 de salida de la placa:

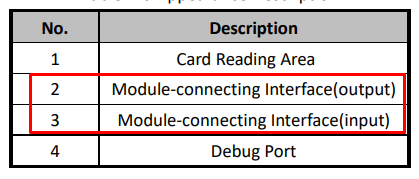

En cuanto a los módulos, disponen de una entrada y de una salida RS-485; el de entrada sirve para conectarlo con la placa o con con la salida de otro módulo y, de esta forma, encadenar varios módulos.

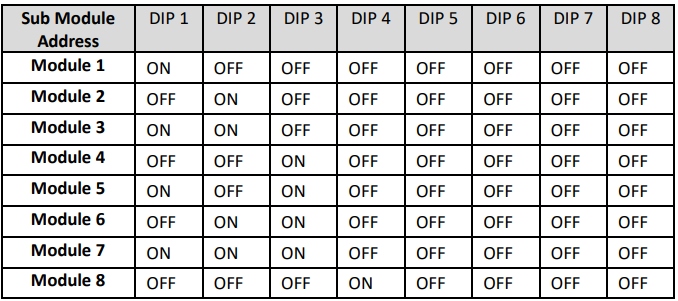

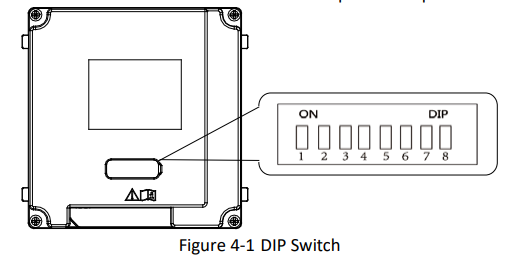

Aparte de conectarlos, tendremos que configurar los DipSwitch de cada módulo para indicarle la dirección que va a tener. Si tuviésemos varios módulos configuraríamos cada uno con hasta un máximo de 8. La posición va en binario:
La conexión debe hacerse con los terminales apagados. Si no fuese así tendríamos que reiniciarlos todos para que cojan las nuevas configuración y dirección.

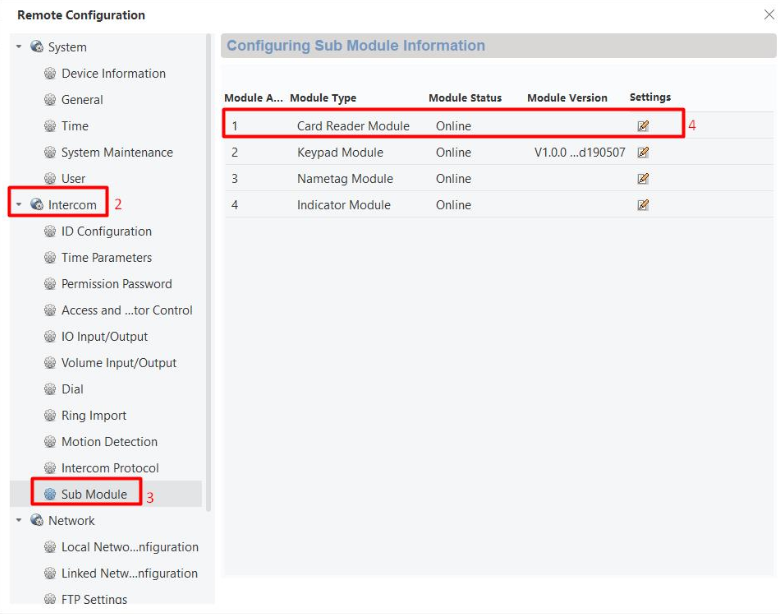

Cuando ya han arrancado los equipos y está la placa agregada al software, veremos que el terminal es detectado correctamente por la placa:

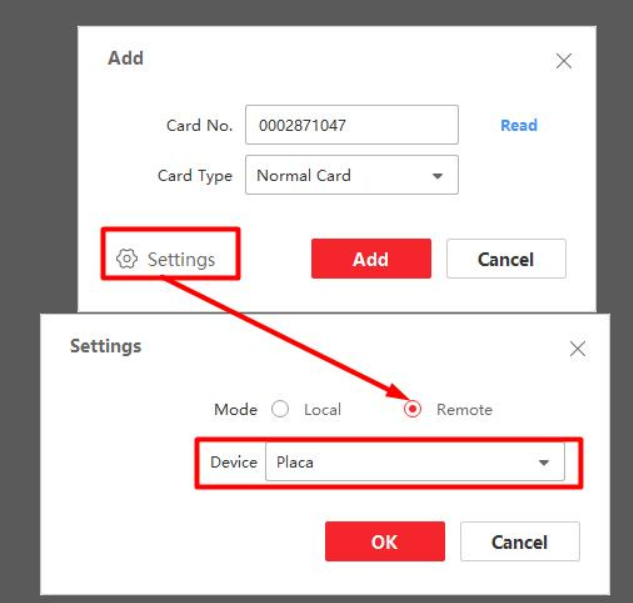

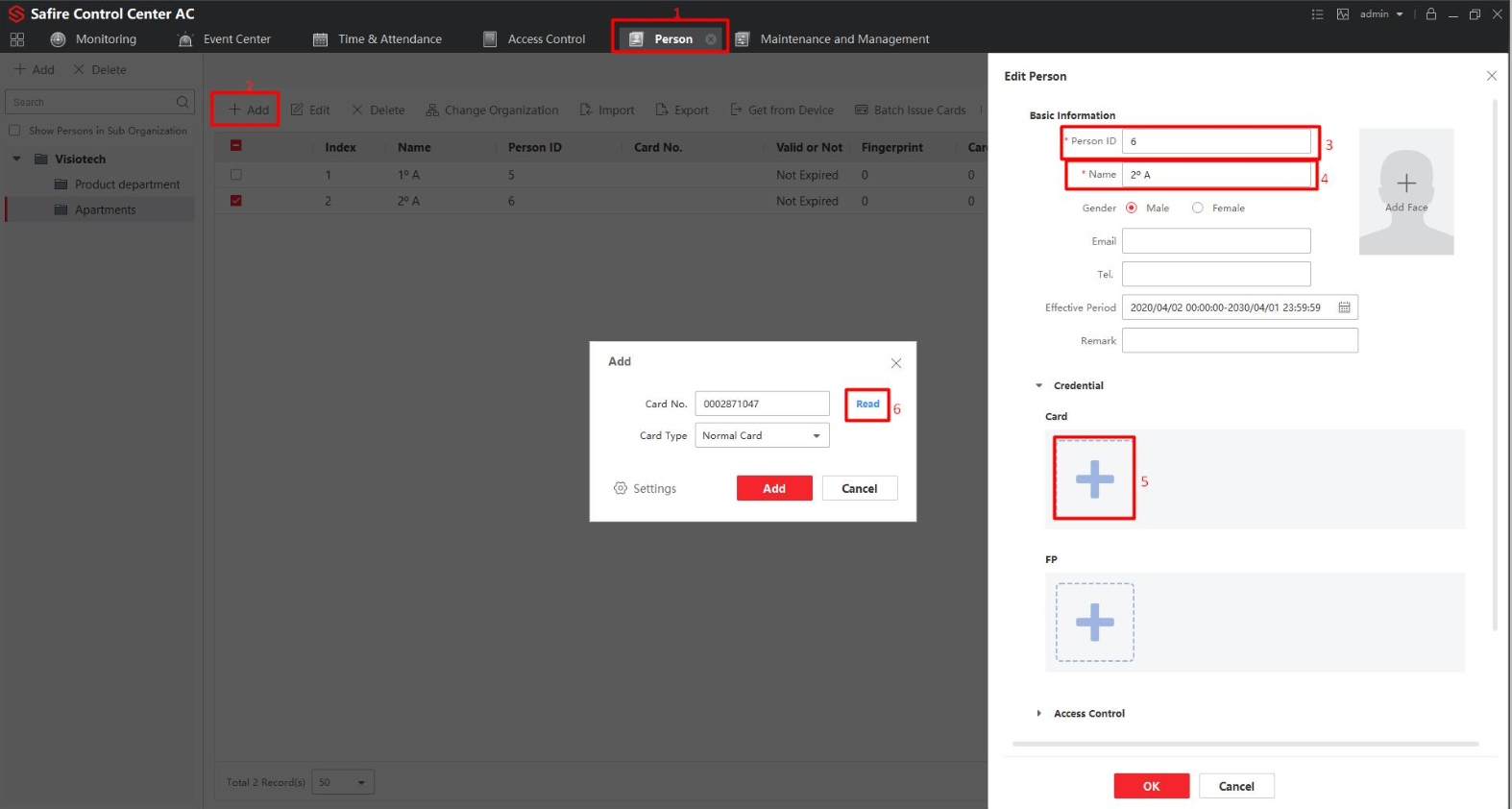

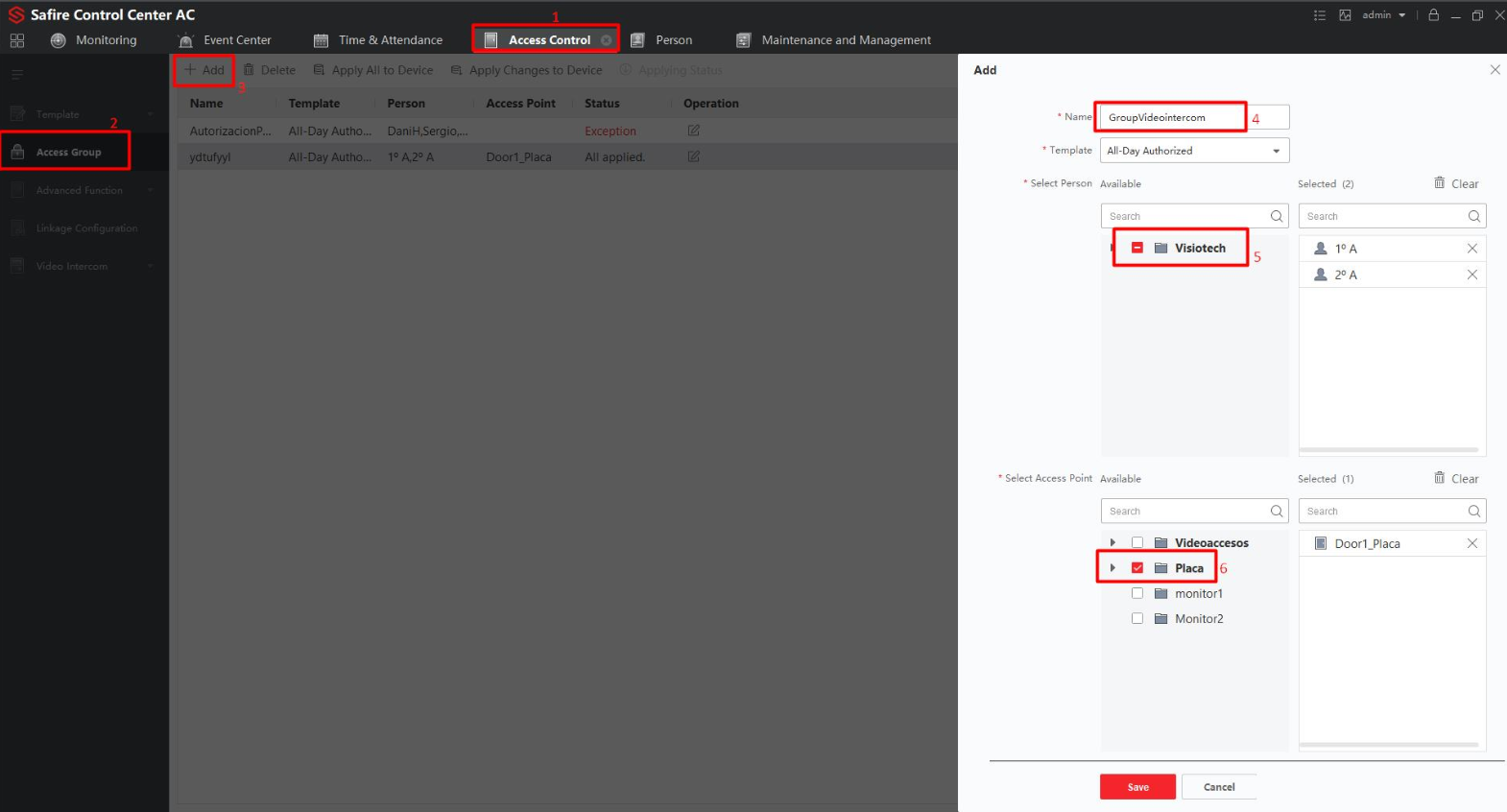

Por último, sólo queda comenzar a agregar usuarios a la placa. Primero crearemos el usuario leyendo la tarjeta desde el propio módulo de tarjetas, o bien usando algún otro tipo de lector para especificar manualmente el número de dicha tarjeta:

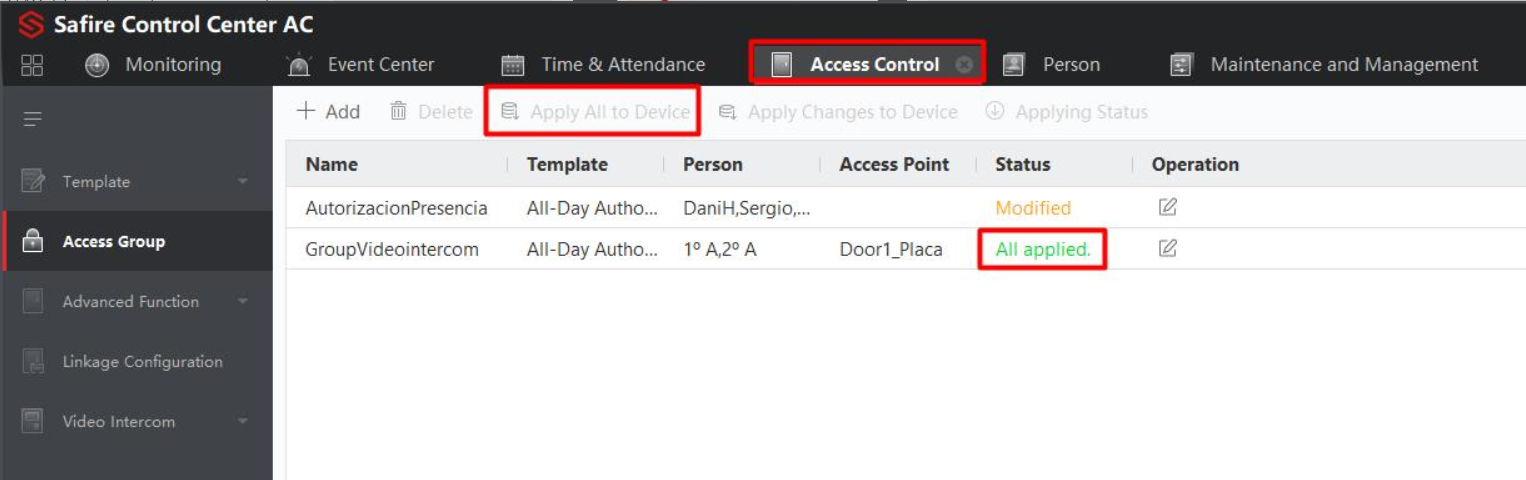

A continuación enviaremos el usuario a la placa:
Con estos pasos ya tenemos el usuario cargado y con la tarjeta lista para usarse.
