En este FAQ vamos a conocer los detalles de la controladora antimanipulación SF-AC2101-WR de SAFIRE. Con ella obtendremos más seguridad tanto en controles de CCAA como en Videoporteros, ya que la información se ransmite de forma codificada y si la controladora no está accesible desde el exterior no la podremos sabotear, como en vez sí es posible con las salidas de relé accesibles desde el exterior.

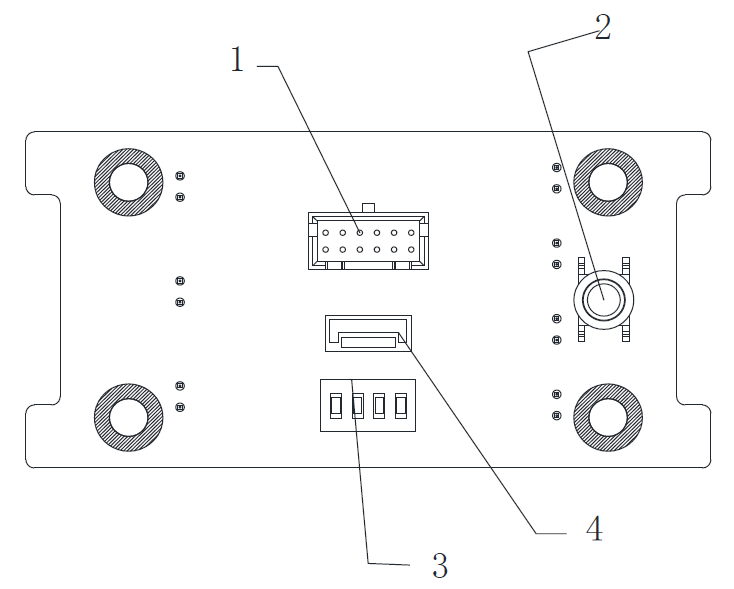

VISTA TRASERA
1 - Interfaz del cableado RS485, alimentación, LED Control, etc.
2 - Tamper antimanipulación
3 - DIP Switch
4 - Interface Wiegand

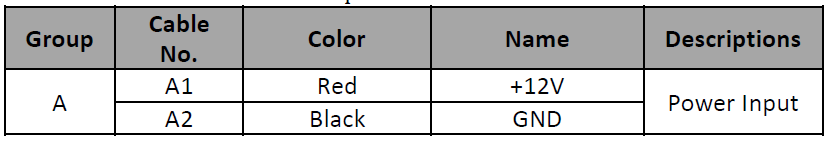

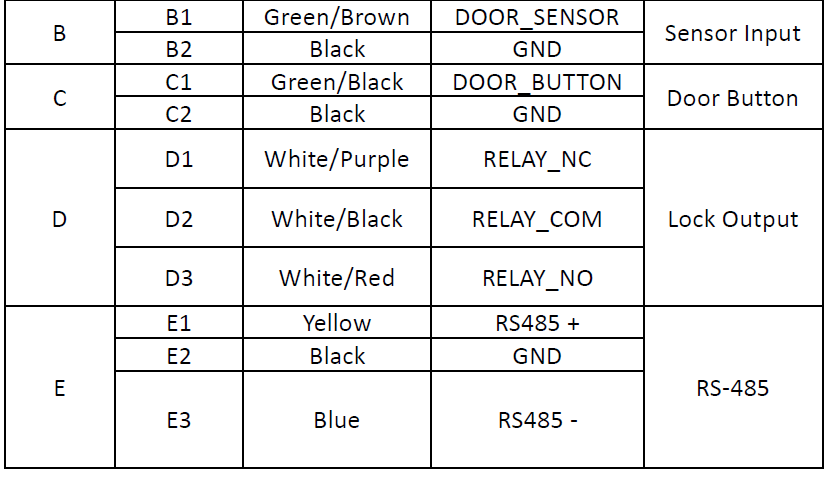

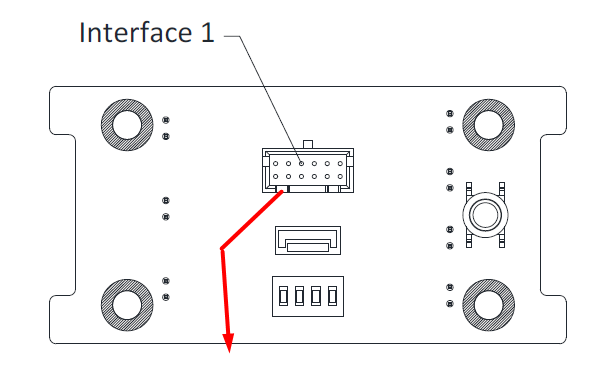

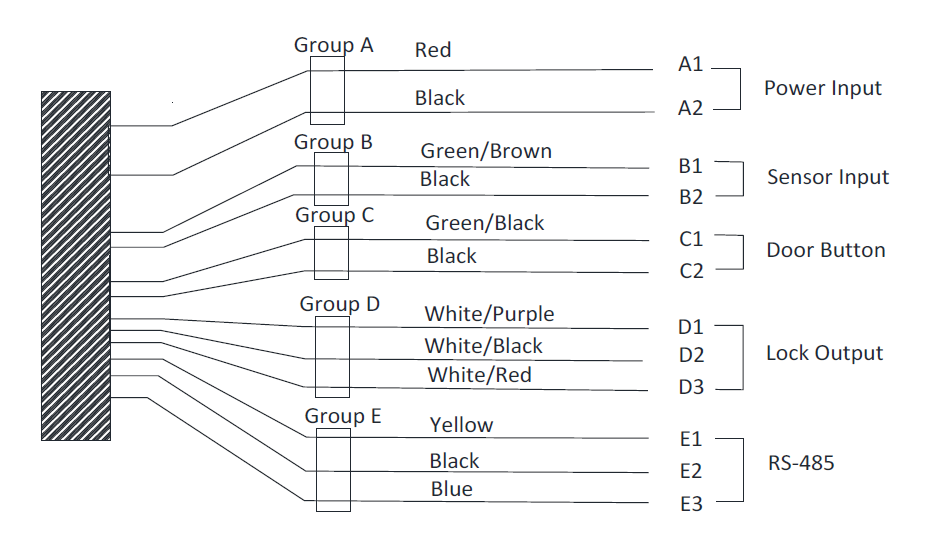

Interfaz del cableado RS485, alimentación, LED Control, etc.

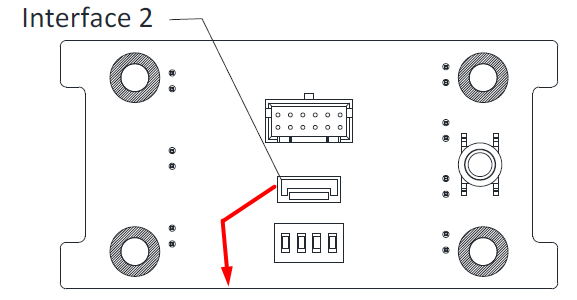

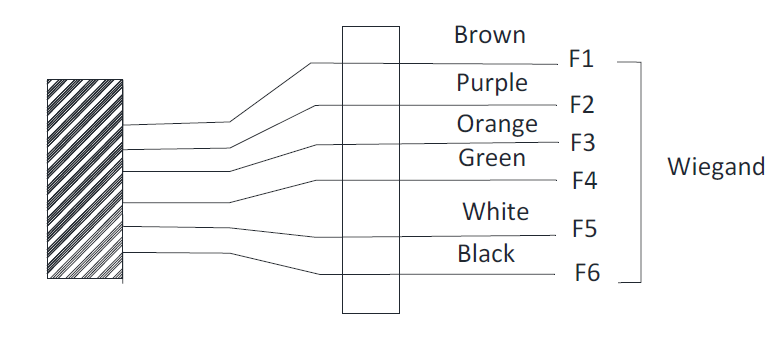

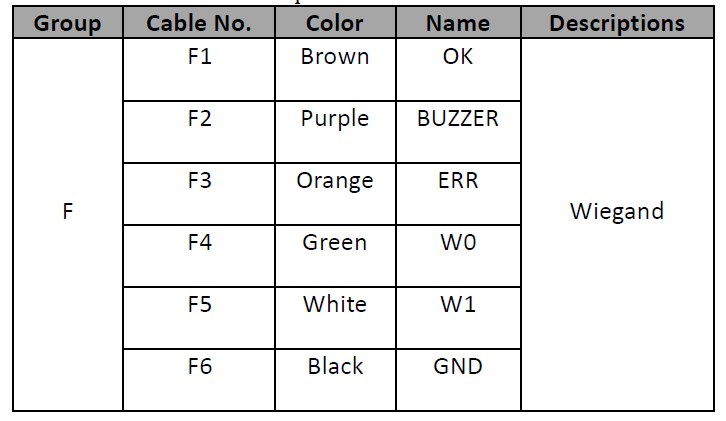

Cableado de la interfaz Wiegand
DIP Switch
Introducción del DIP Switch
El número de interruptores DIP de izquierda a derecha va de 1 a 4.
Representa 0 en modo binario
Representa 1 en modo binario
CONFIGURACIÓN
Toda la configuración hay que realizarla en la placa exterior del Videoportero o del Control de Acceso desde el software Safire Control Center.
Tenemos que asignar el ID 1 a la controladora, para hacerlo solo hay que poner en ON el dip-switch 1 y en OFF los otros tris dip-switch.

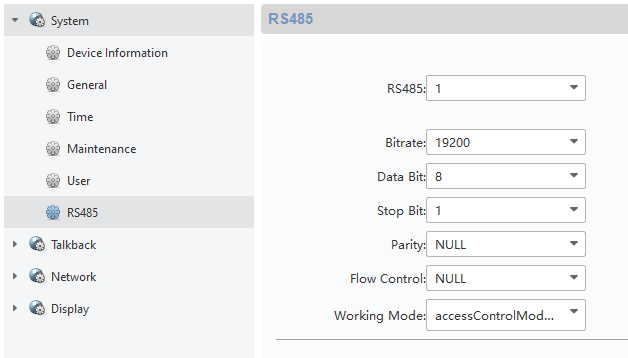

En seguida debemos cambiar la configuración del RS485 de la placa de Videoportero en el Safire Control Center.
Reiniciando los dispositivos podemos ver como ahora en la pantalla nos dará 2 botones de desbloqueo. El tiempo de apertura del relay de la controladora es el mismo del relay de la placa.

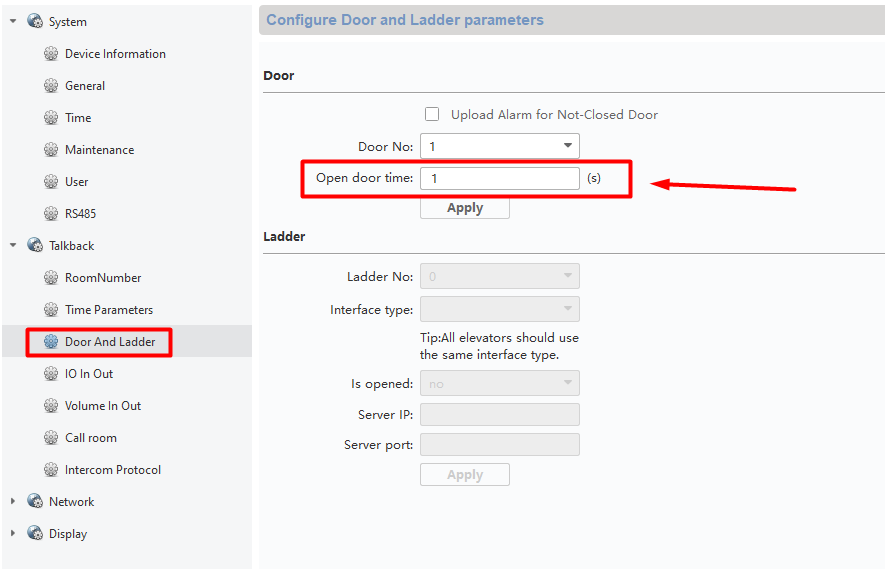

Tendríamos que ajustar el tiempo desde la opción abajo:
Además, adjuntamos el manual completo del dispositivo.
