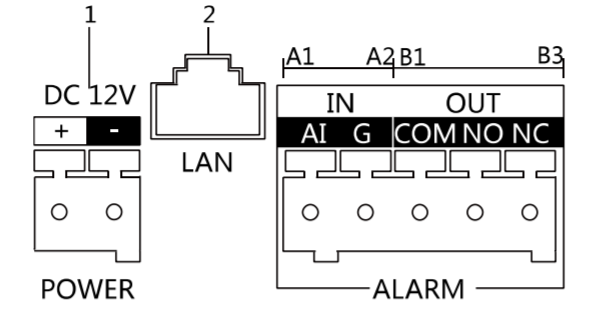

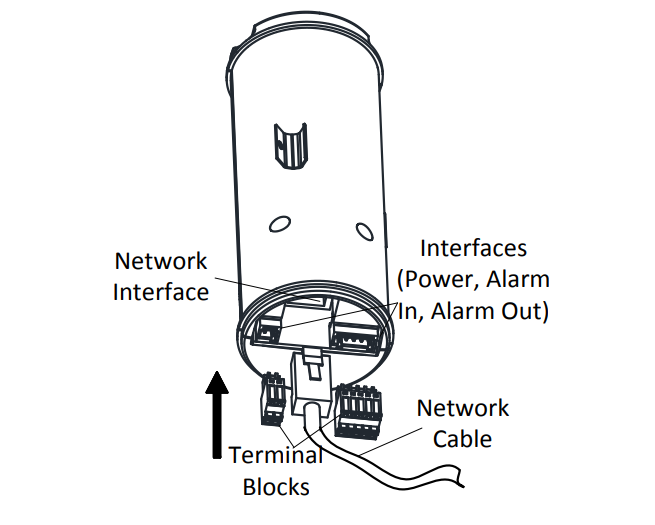

1. TERMINALES Y INTERFACES
1 - 12 VDC Entrada de alimentación.
2 - Interface de red (PoE IEEE802.3af)
A1 - Entrada de Alarma
A2 - GND
B1 - Comun
B2 - NO (Conexión de Cerradura tipo "Strike")
B3 - NC (Conexión de Ventosa electromagnética)
2. CABLEADO CERRADURAS
La salida de alarma NC/COM está configurada de manera predeterminada para conectar ventosas electromagnéticas.
La salida de alarma NO/COM está configurada por defecto para conectar cerraduras eléctricas / abrepuertas eléctricos.
Para conectar la cerradura eléctrica, es necesario configurar la salida del terminal NC / COM / NO para el modo deseado, abierto o cerrado, a través del Safire Control Center o desde Navegador web.

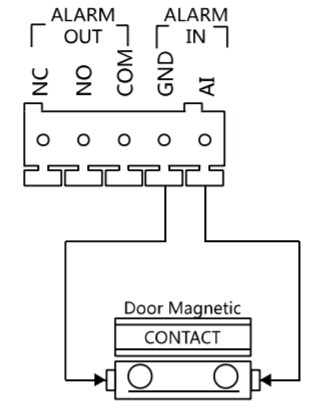

3. CONTACTO MAGNÉTICO
Para conectar un contacto magnético, es necesario configurar la entrada del terminal AI para ser el "Door Status" a través del Safire Control Center o desde Navegador Web.

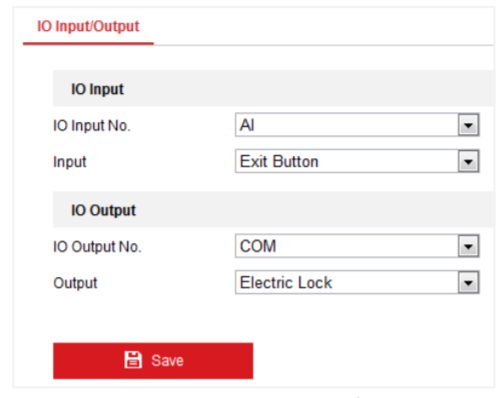

En la opción de Entrada de Alarma, se puede configurar el el modo Input como: Deshabilitado, Botón de Salida, Door Status y Personalizado.

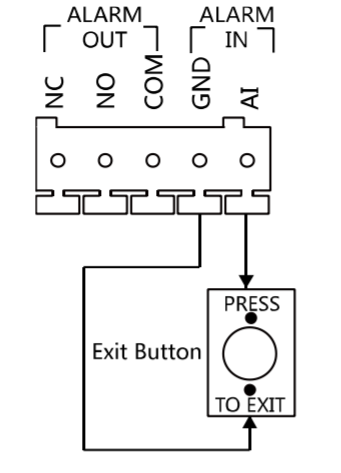

4. BOTÓN DE SALIDA
Para conectar el botón de salida, es necesario configurar la entrada del terminal AI como Exit Button, a través del Safire Control Center o desde Navegador Web.

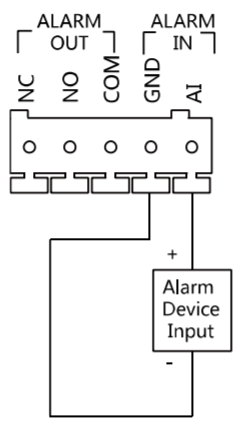

5. DISPOSITIVO DE ALARMA CABLEADO
Para conectar un dispositivo de alarma cableado, es necesario configurar la entrada del terminal AI como CUSTOM, a través del Safire Control Center o desde Navegador Web.
