VORHERIGER SCHRITT: STATISCHE IP AUF DER PLATTE UND DEM MONITOR EINSTELLEN

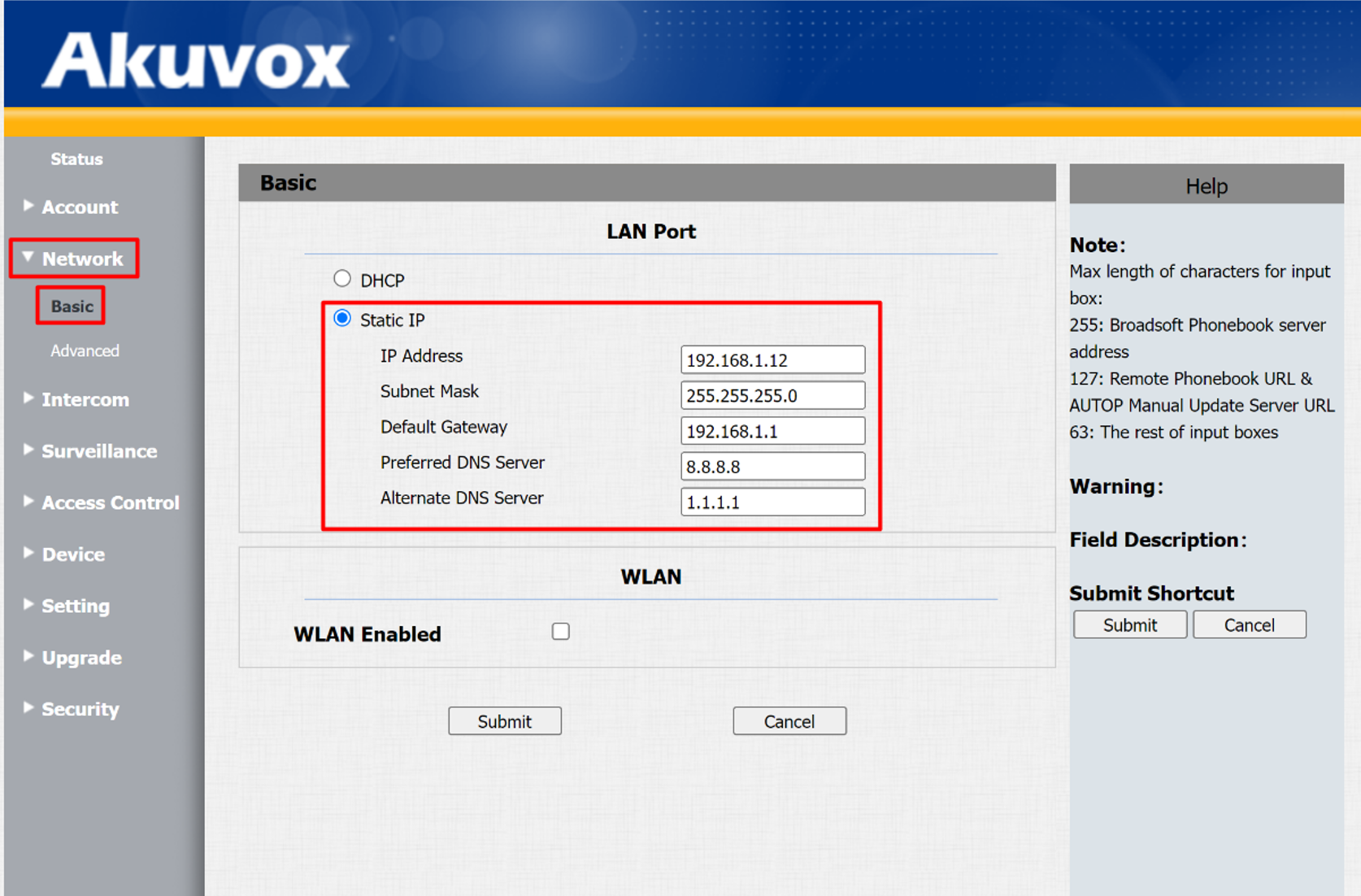

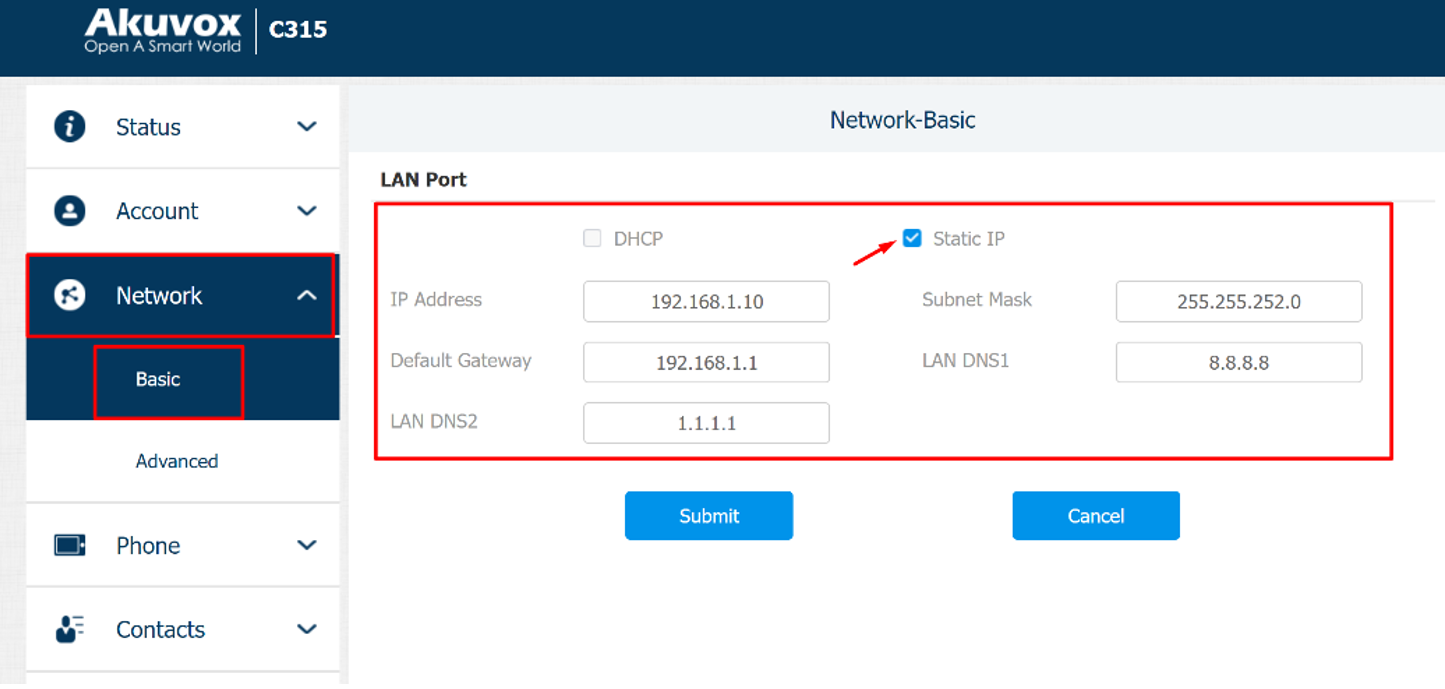

Greifen Sie auf die Webkomponente jedes Geräts zu, indem Sie die IP-Adressen in einen Browser eingeben, und klicken Sie auf die Registerkarte "Network --> Basic", um eine statische IP zu konfigurieren.
PLATTE
MONITOR
PLATTE-KONFIGURATION
1) IP DES MONITORS ZUM ANRUFEN EINSTELLEN

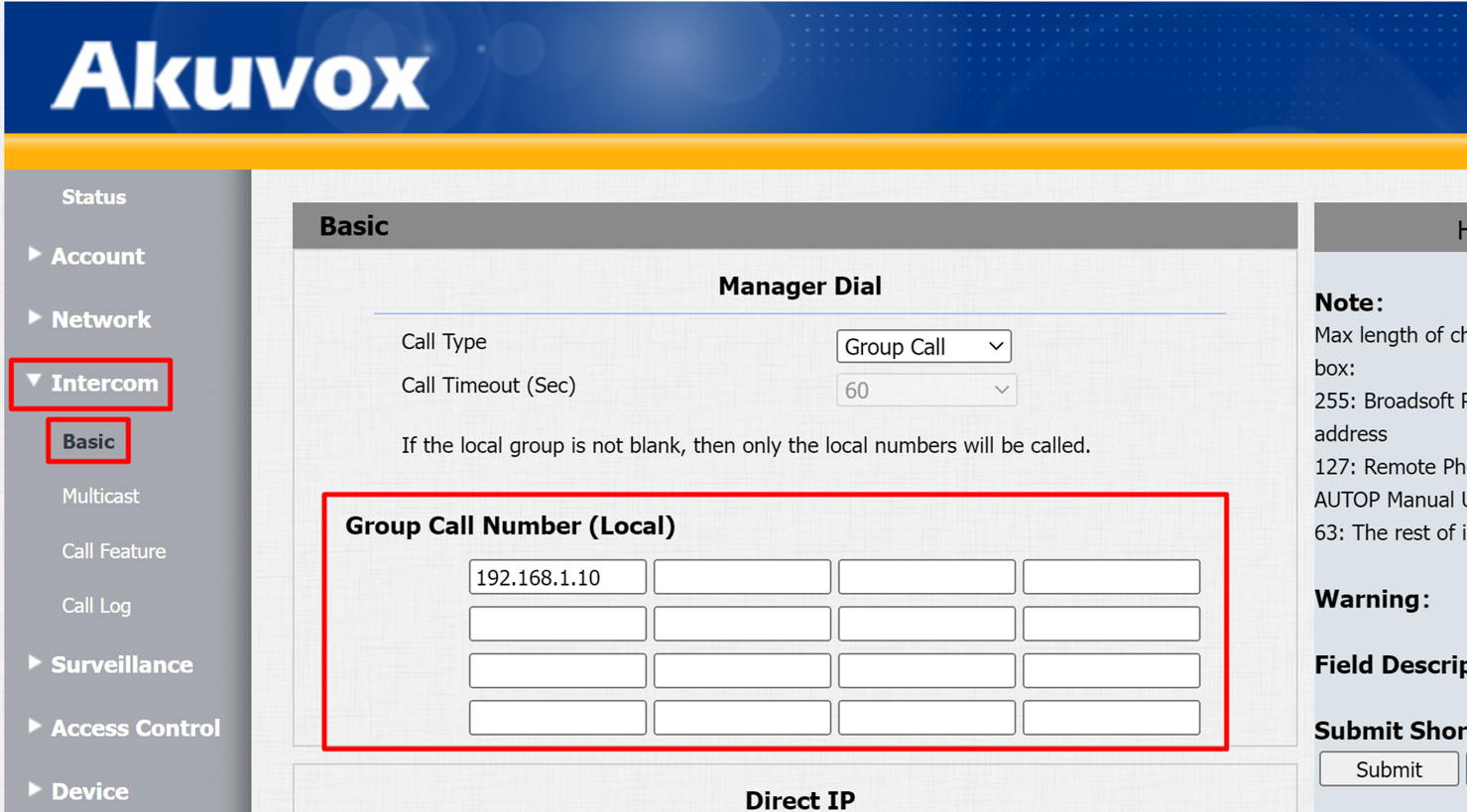

Geben Sie in der Registerkarte "Intercom --> Basic" die IP-Adresse des Monitors an, den die Zentrale anrufen soll.
2) AKTIVIEREN SIE DIE ÖFFNUNG DES RELAIS ÜBER HTTP

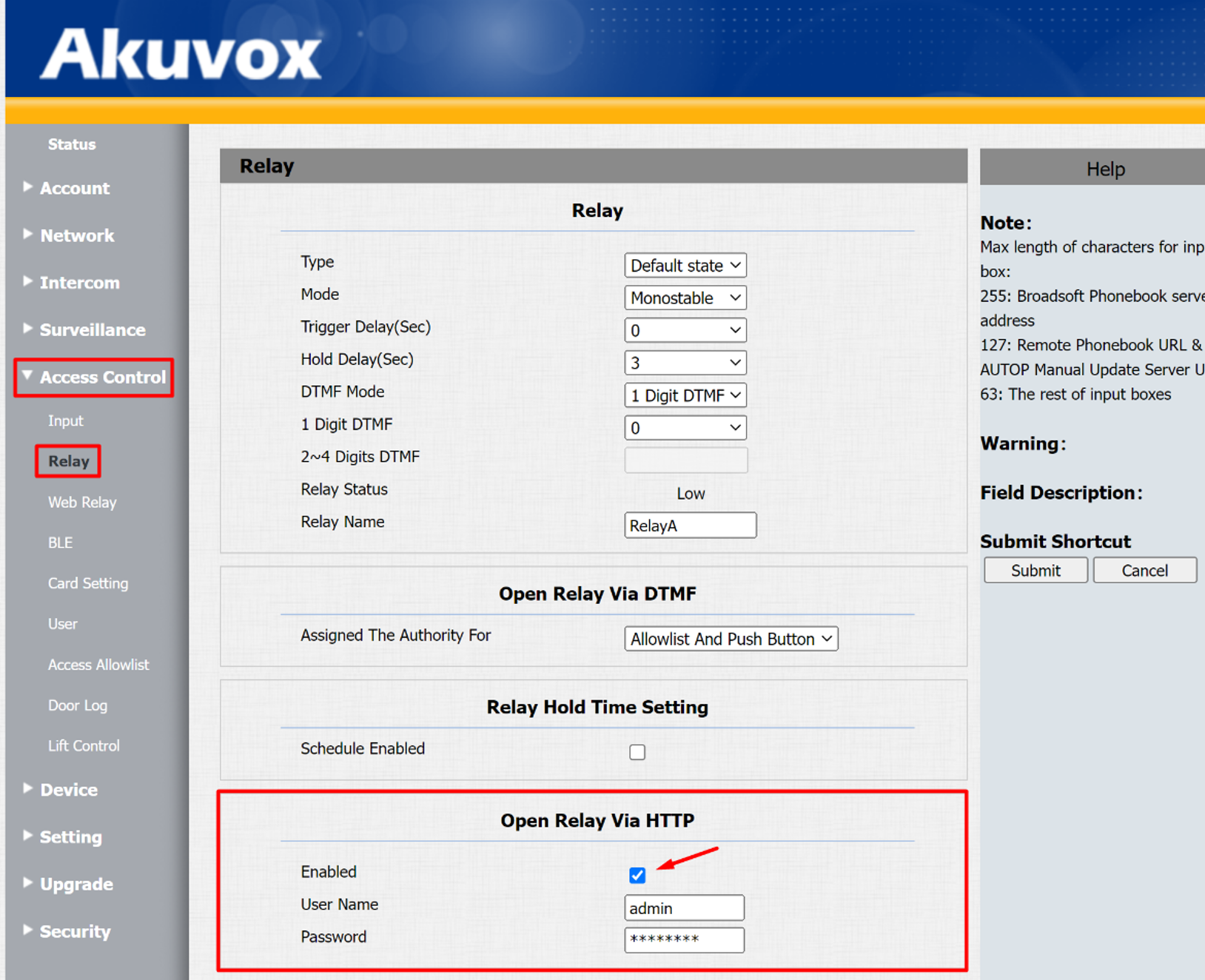

Aktivieren Sie auf der Registerkarte "Access Control --> Relay" die Option "Open Relay Via HTTP" und geben Sie einen Benutzernamen und ein Passwort ein, die bei der späteren Konfiguration der Relais für den Monitor verwendet werden (sie können sich von den Anmeldedaten des Geräts unterscheiden).
MONITOR-KONFIGURATION
1) FÜGEN SIE DIE PLATTE ALS KAMERA HINZU

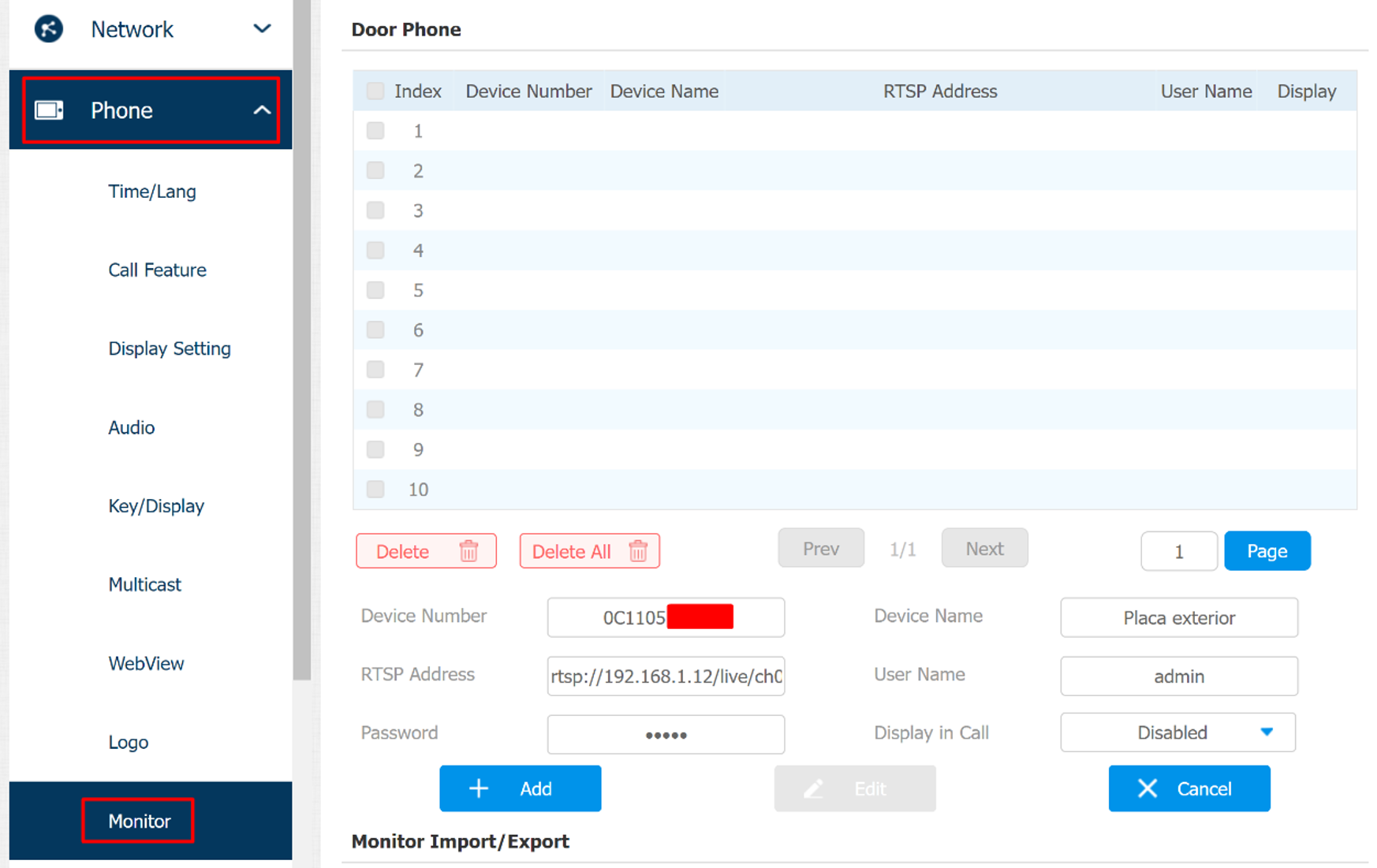

In der Registerkarte "Phone --> Monitor" muss die Kamera der externen Karte unter Angabe der folgenden Parameter hinzugefügt werden:
a) Device Number: MAC der Karte.
b) Device Name: Name der Platte (wählen Sie den von Ihnen bevorzugten Namen).
c) RTSP-Adresse: RTSP-Adresse der Platte (rtsp://IP_PLACA/live/ch00_0)
d) User Name/Password: Benutzer und Passwort für den Zugriff auf die Platte (standardmäßig admin/admin).
e) Display In Call: Es ist als Disabled markiert.
2) AKTIVIEREN SIE DIE ANZEIGE DER PLATTE WÄHREND EINES ANRUFS

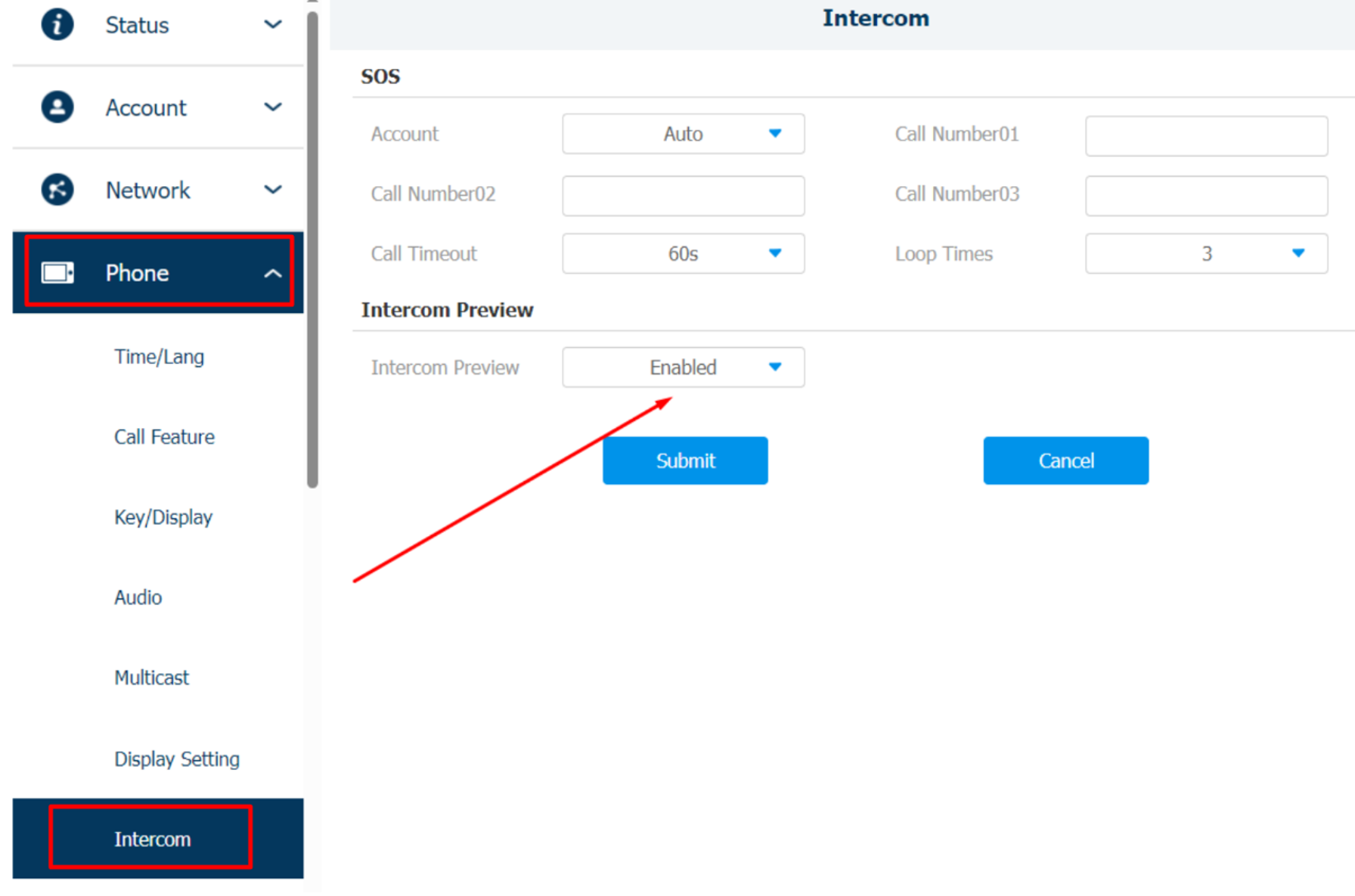

In der Registerkarte "Phone --> Intercom" muss das Kästchen "Intercom Preview" als Aktiviert markiert sein.
3) DIE ÖFFNUNG DER RELAIS EINSTELLEN

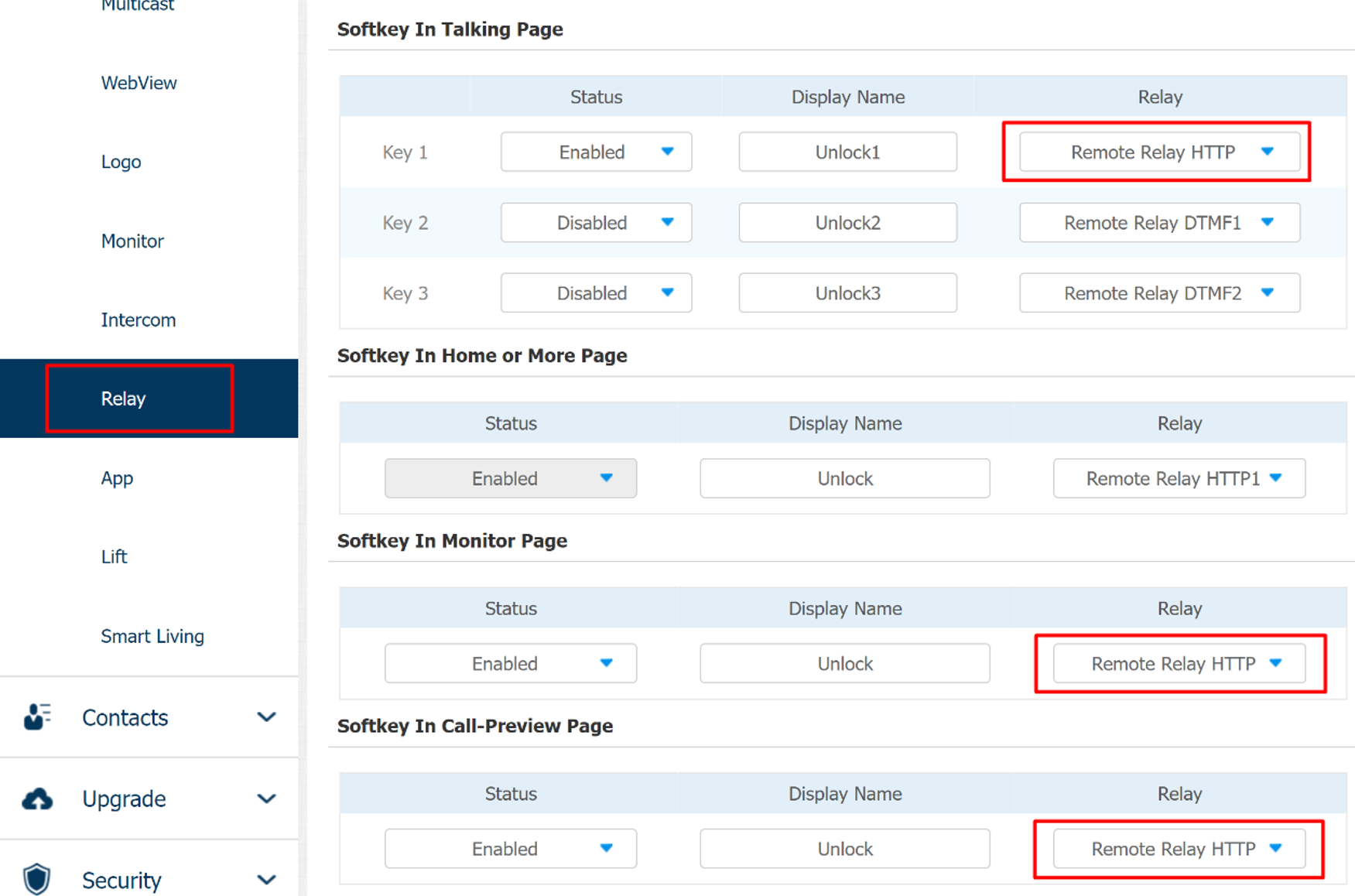

Auf der Seite "Phone --> Relay" geben Sie in den Abschnitten "Softkey In Talking Page", "Softkey auf der Monitor-Seite" und "Softkey In Call-Preview Page" "Remote Relay HTTP" an.

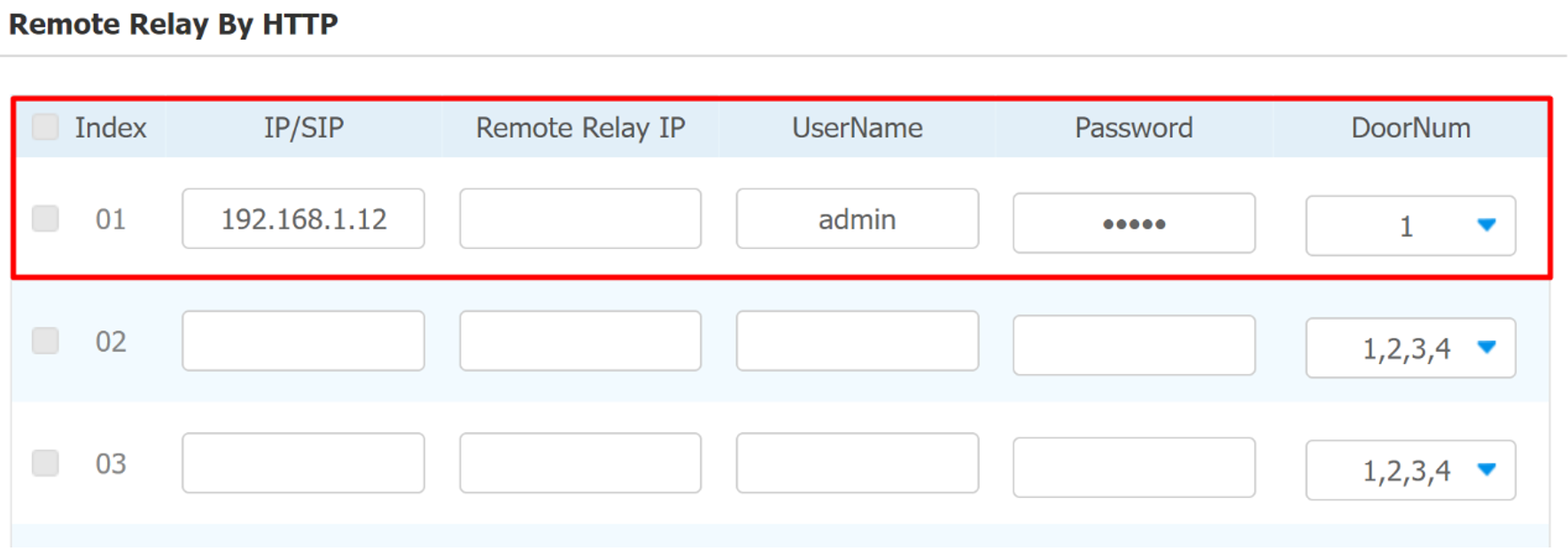

Anschließend sind unter "Remote Relay By HTTP" die der Karte entsprechenden Daten einzugeben, wobei Folgendes anzugeben ist
a) IP/SIP: IP-Adresse der Platte.
b) User Name/Password: Benutzer und Passwort, die im Schritt Open Relay Via HTTP öffnen" der Zentrale angegeben wurden.
c) Door Number: Nummer des Relais, das betroffen ist.
HINWEIS: Bei einigen Monitormodellen wird auch das Feld URL angezeigt und muss eingegeben werden:
FW ohne High Security Mode:
http://IP_PLACA/fcgi/do?action=OpenDoor&UserName=USER_PLACA&Password=PASSWORD_PLACA&DoorNum=NUM_RELE
FW mit High Security Mode:
http://USER_PLACA:PASSWORD_PLACA@IP_PLACA/fcgi/OpenDoor?action=OpenDoor&DoorNum=NUM_RELE
4) DIE PLATTE ALS KONTAKT HINZUFÜGEN

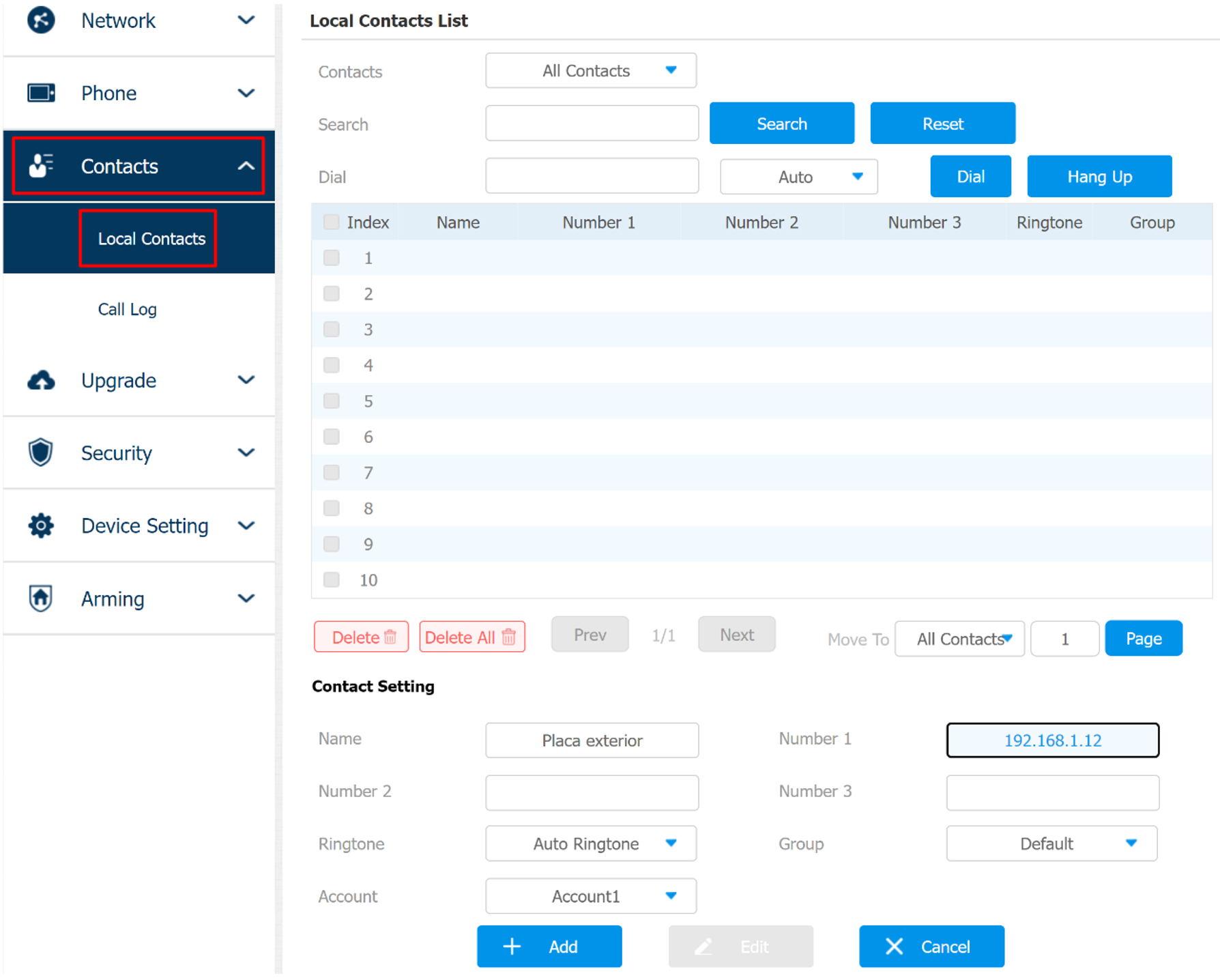

Schließlich muss auf der Registerkarte "Contacts --> Local Contacts" der Kontakt, der sich auf die Platte bezieht, erstellt werden:
a) Name: Name der Platte (es ist ratsam, ihm den gleichen Namen zu geben, den Sie Ihrer Kamera im Schritt Monitor gegeben haben).
b) Number 1: IP-Adresse der Platte.
